Beim Kauf eines Hydraulikzylinders sind Funktion, Abmessungen und Befestigung entscheidend. Bei Spare Parts Holland finden Sie einfachwirkende und doppeltwirkende Hydraulikzylinder, Teleskopzylinder, Anhängerbremszylinder und Zubehör. Wählen Sie zuerst die Produktgruppe und vergleichen Sie die Zeichnung mit Ihrem vorhandenen Zylinder oder Ihrer Maschine.
1. Funktion wählen. Soll der Zylinder in einer oder beiden Richtungen hydraulisch bewegt werden?
2. Maße vergleichen. Hub, Einbaulänge, Kolben- und Stangendurchmesser prüfen.
3. Befestigungen und Anschlüsse prüfen. Beide Zylinderenden und Hydraulikanschlüsse mit der Zeichnung vergleichen.
Welchen Hydraulikzylinder benötigen Sie?
| Produktgruppe | Worauf achten? |
|---|---|
| Doppeltwirkende Zylinder | Für hydraulisches Aus- und Einfahren. Hub, Befestigungen und Anschlüsse vergleichen. |
| Einfachwirkende Zylinder | Hydraulische Kraft in einer Richtung. Die Rückbewegung muss zur Ausführung und Maschine passen, etwa durch die Last oder eine äußere Kraft. |

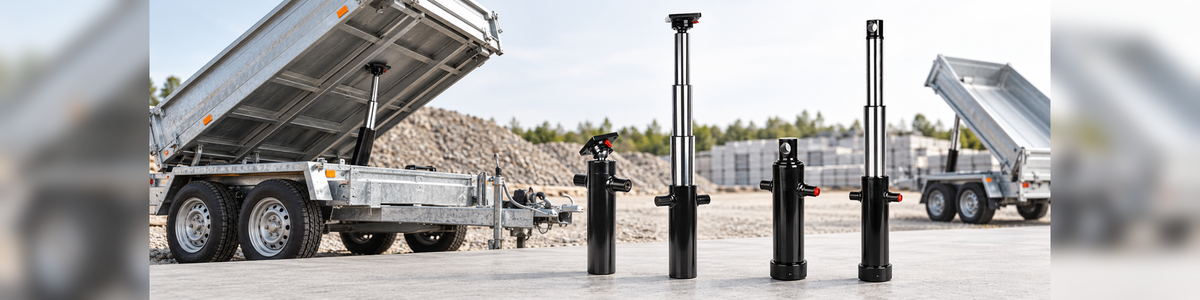

| Teleskopzylinder | Mehrere Stufen fahren aus. Für großen Hub bei kurzer eingefahrener Länge; Stufenzahl, Funktion und Befestigungen prüfen. |

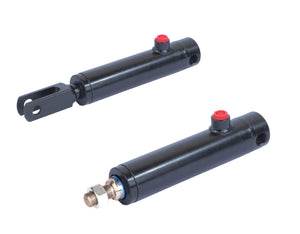

| Anhängerbremszylinder | Ausführung, Hub und Befestigung mit dem vorhandenen Bremsmechanismus vergleichen. |

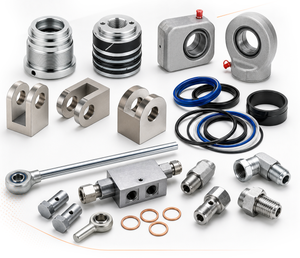

| Zubehör und Ersatzteile | Maße und Eignung von Befestigungsteilen, Dichtsätzen und weiteren Komponenten prüfen. |
Doppeltwirkende Zylinder nach Befestigung auswählen
| Ausführung | Vor der Bestellung vergleichen |
|---|---|
| Standard | Prüfen Sie die vorhandenen Endstücke und die erforderlichen Befestigungsteile. |
| Mit Querbohrung | Der Befestigungsbolzen verläuft durch die Querbohrung im Endstück. Bohrungsdurchmesser, Breite und Abstand der Befestigungspunkte vergleichen. |
| Mit Gelenkauge | Gelenklager, Anschlussmaße und Bewegungsfreiraum prüfen. Ein Gelenklager ist eine andere Ausführung als eine feste Bohrung. |
| Mit Gabel und Auge | Gabelweite, Bolzendurchmesser und das gegenüberliegende Auge vergleichen. |
| Mit Querbuchsen | Innendurchmesser und Breite der quer angeordneten Buchsen vergleichen. |
| Mit Frontflansch | Anlagefläche, Lochbild und stangenseitige Befestigung prüfen. |
| Mit Stangenauge und Hydraulikverschraubungen | Metrische Reihe mit Hydraulikverschraubungen. Stangenauge und gebohrte bodenseitige Lasche vergleichen. Die Verschraubungen gehören zum Hydraulikanschluss. |
Einfachwirkend: Standard oder mit Querbohrung
Vergleichen Sie Standardausführungen und Ausführungen mit Querbohrung. Prüfen Sie, wie der Zylinder in Ihrer Maschine in die Ausgangsstellung zurückkehrt.
Welche Maße und Anschlüsse sind wichtig?
- Hub und Einbaulänge: eingefahrene und ausgefahrene Länge an den Messpunkten der Zeichnung vergleichen.
- Kolben und Stange: 25/16 bezeichnet bei dieser metrischen Reihe 25 mm Kolbendurchmesser und 16 mm Stangendurchmesser, nicht Rohr-Außenmaß oder Befestigungsbohrung.
- Befestigung: beide Enden, Breiten und Freiraum während der gesamten Bewegung prüfen.
- Anschlüsse: Gewindeart, Größe und Abdichtung vergleichen. Gleiche Nenngrößen allein reichen nicht aus.
- Druck und Last: bestätigte Angaben zum Produkt und zur Maschine verwenden; Hub und Durchmesser allein belegen keine Eignung.
Standardzylinder oder Sonderanfertigung?
Keine passende Kombination aus Hub, Einbaulänge und Befestigung? Informieren Sie sich über Hydraulikzylinder nach Maß. Zeichnung, Anwendung und Fotos der Montagepunkte helfen bei der technischen Beurteilung.
Weitere Hydraulikkomponenten
Prüfen Sie auch die Hydraulikschläuche. Für die obere Verbindung einer Dreipunktaufhängung verwenden Sie hydraulische Oberlenker. Ersatz für die Traktorlenkung finden Sie unter Lenkzylinder. Hydraulikkupplungen.
Häufige Fragen
Reichen Kolbendurchmesser und Hub für die Auswahl?
Nein. Auch Einbaulänge, beide Befestigungen, Anschlüsse, Funktion sowie bestätigte Druck- und Lastangaben müssen passen.
Was unterscheidet eine feste Bohrung von einem Gelenklager?
Eine feste Bohrung enthält kein Gelenklager. Ein Auge kann dagegen mit einem Gelenklager ausgestattet sein; die Bezeichnung Auge allein reicht nicht aus.
Sind alle Teleskopzylinder gleich?
Nein. Stufenzahl, Hub, eingefahrene Länge, Befestigung und Produktdaten vergleichen. Prüfen Sie, ob Pumpe oder weitere Teile separat benötigt werden.
Sind Schläuche und Befestigungsteile enthalten?
Das ist produktabhängig. Maßgeblich ist der angegebene Lieferumfang; Teile auf Montagebeispielen sind nicht automatisch enthalten.
Hilfe bei der Auswahl?
Senden Sie uns per WhatsApp Fotos Ihres Zylinders und beider Befestigungspunkte, die Anwendung, bekannte Maße und vorhandene Typennummern. So können wir gezielt bei der Auswahl helfen.
