Hydraulische topstang Cat 2-2 met twee slangen, snelkoppelingen, twee banjobouten en vier afdichtringen
Hydraulische topstang Cat 2-2 met twee slangen, snelkoppelingen, twee banjobouten en vier afdichtringen
Hydraulische topstang Cat 2-2 (615–955 mm) inclusief 2 slangen – SPH320090

Hydraulische topstang Cat 2-2 (615–955 mm) inclusief 2 slangen – SPH320090

SKU :  SPH320090
€155,00
€128,10 excl. btw
Op voorraad
2 jaar garantie Garantie-informatie
Verzending naar Nederland Bekijk verzendinformatie
Uitstekend op Trustpilot Lees onze reviews
2 jaar garantie Bekijk Verzending naar Nederland Bekijk Uitstekend op Trustpilot Reviews

Beschrijving

Deze hydraulische topstang Cat 2 verstelt de verbinding tussen tractor en werktuig. Het lengtebereik is 615–955 mm en de slag is 340 mm. De boring en zuigerstangdiameter zijn 50/30 mm. Geleverd met 2 hydrauliekslangen met snelkoppelingen, 2 banjobouten en 4 afdichtringen.

CAT 2-2 · 615–955 MM · 340 MM SLAG · 50/30 MM

Controleer de passing vóór u bestelt. Vergelijk de benodigde ingeschoven en uitgeschoven lengte met de meetpunten op de technische tekening. Controleer daarnaast de gaten en aansluitbreedtes aan beide uiteinden. Alleen de categorie of het tractormerk bevestigt niet dat de topstang past.

Wat wordt er meegeleverd?

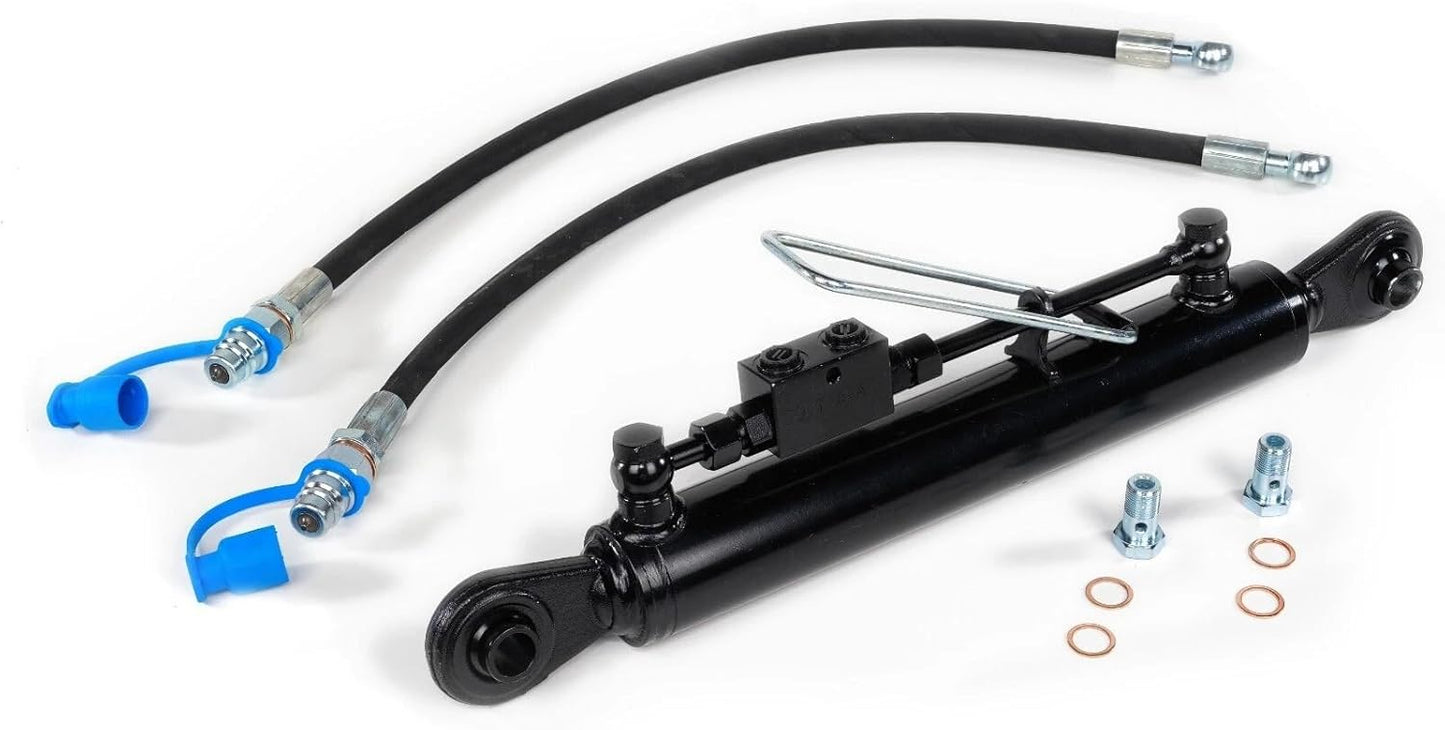

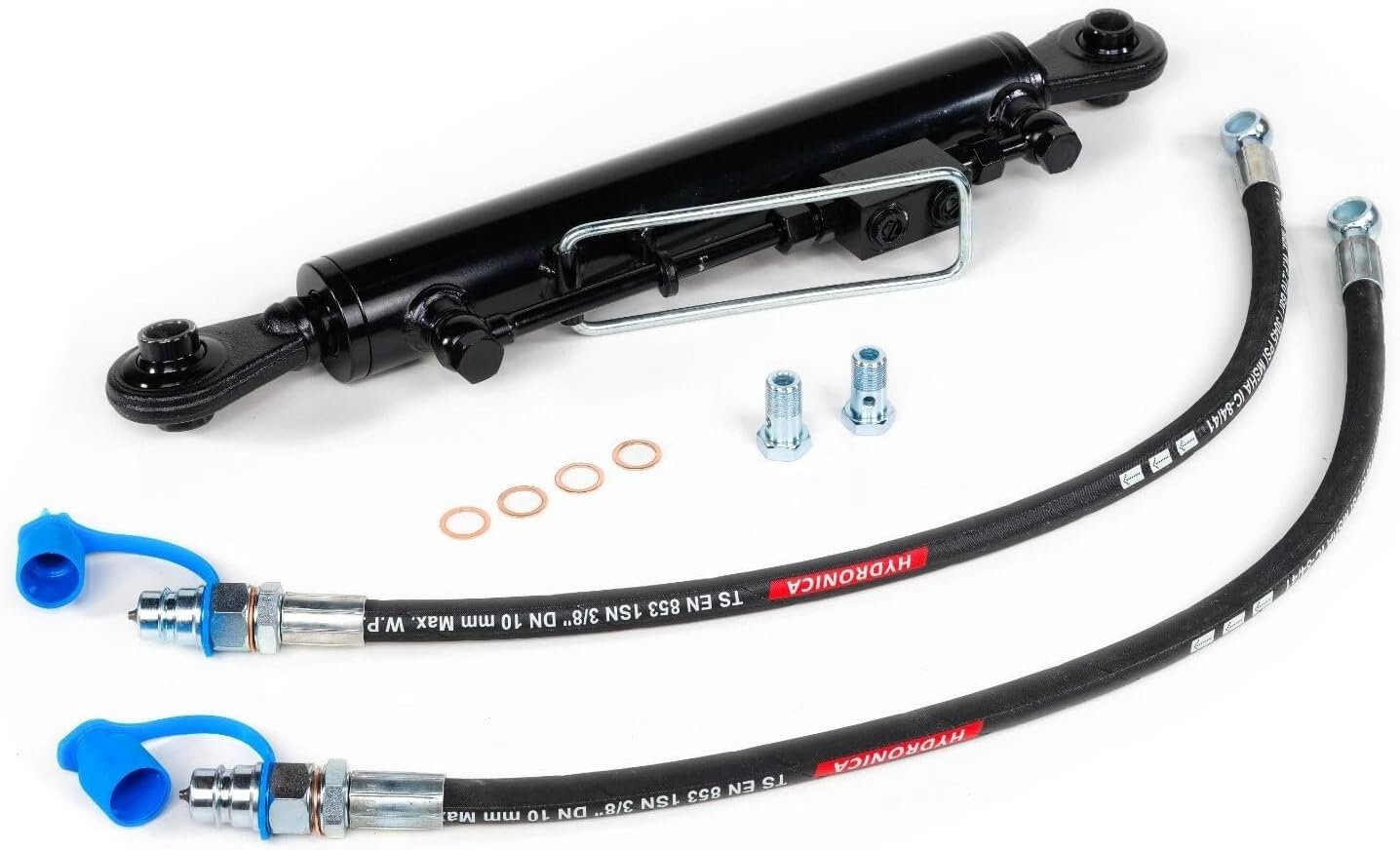

U ontvangt de hydraulische topstang met vergrendelblok en:

  • 2 hydrauliekslangen met snelkoppelingen
  • 2 banjobouten
  • 4 afdichtringen

Past deze uitvoering bij uw tractor en werktuig?

Deze uitvoering heeft Cat 2-2-kogelgewrichten aan beide uiteinden. Controleer of het lengtebereik van 615–955 mm past bij de benodigde standen van uw combinatie van tractor en werktuig. Vergelijk ook de gatdiameter en aansluitbreedte met de bevestigingspunten.

De maat 50/30 mm staat voor de boring en zuigerstangdiameter. De bevestigingsgaten hebben een diameter van Ø25,4 mm en de aansluitbreedte is aan beide uiteinden 51 mm.

Technische gegevens

Categorie aansluitingenCat 2-2
UitvoeringKogelgewrichten aan beide uiteinden
Ingeschoven lengte¹615 mm
Uitgeschoven lengte¹955 mm
Slag340 mm
Boring / zuigerstang50 / 30 mm
Gatdiameter per kogelgewrichtØ25,4 mm
Aansluitbreedte cilinderzijde51 mm
Aansluitbreedte zuigerstangzijde51 mm
CilinderpoortenG3/8″ (2×)

¹ Lengte tussen de middelpunten van de bevestigingsgaten. Een gatdiameter is niet automatisch de nominale penmaat.

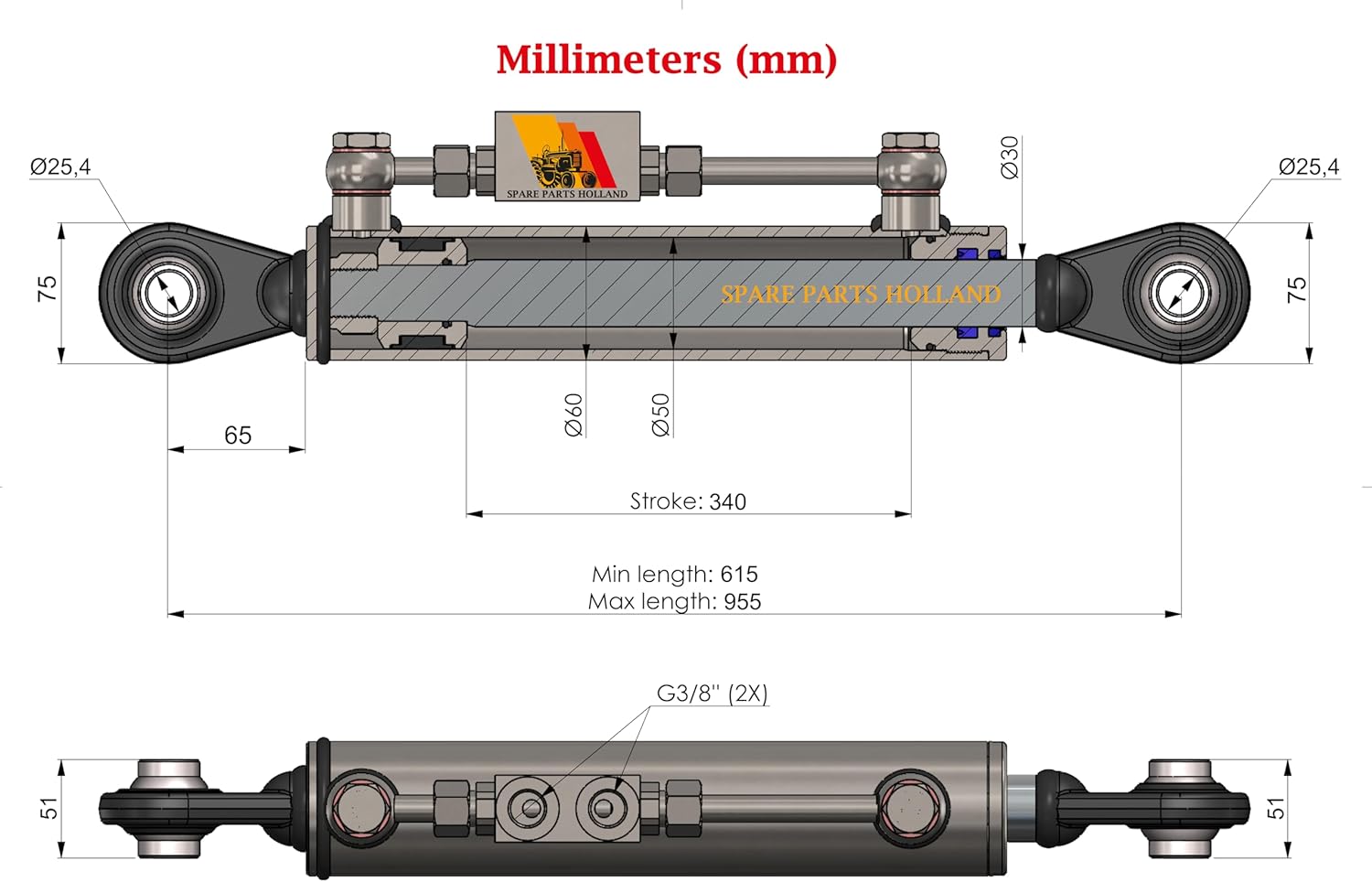

Bekijk de metrische technische tekening voor de maatvoering en meetpunten. De G3/8″-aanduiding betreft de cilinderpoorten; controleer de meegeleverde snelkoppelingen afzonderlijk met de aansluitingen van uw tractor.

Controle vóór montage

  1. Vergelijk het lengtebereik: controleer of 615–955 mm past bij de benodigde standen van uw werktuig.
  2. Meet beide aansluitingen: vergelijk gatdiameter, aansluitbreedte en de beschikbare ruimte aan tractor- en werktuigzijde.
  3. Controleer de hydraulische aansluiting: vergelijk de meegeleverde snelkoppelingen met uw tractor. G3/8″ is de maat van de cilinderpoorten.
  4. Controleer de slangloop: voorkom knikken, spanning en contact met bewegende onderdelen in alle werkstanden.

Een ander lengtebereik nodig?

Vergelijk de overige hydraulische topstangen met Cat 2-2-kogelgewrichten en 50/30 mm boring/zuigerstang: 430–590 mm, 480–690 mm, 550–830 mm en 670–1070 mm. Controleer bij elke uitvoering ook de eigen tekening en aansluitmaten.

Bekijk het overzicht van standaard hydraulische topstangen Cat 2 of alle hydraulische topstangen.

Veelgestelde vragen

Past deze topstang op iedere Cat 2-tractor?

Nee, de categorie alleen is niet voldoende. Vergelijk het lengtebereik van 615–955 mm en de aansluitmaten aan beide uiteinden met uw tractor en werktuig.

Hoe meet ik de benodigde lengte?

Meet tussen de middelpunten van de bevestigingsgaten en vergelijk de kortste en langste benodigde positie met het lengtebereik van 615–955 mm.

Is de slag hetzelfde als de totale lengte?

Nee. De slag is de verstelweg. Deze topstang heeft een slag van 340 mm en een lengtebereik van 615–955 mm.

Hulp nodig bij het kiezen?

Stuur via WhatsApp uw tractormodel, foto’s van beide bevestigingspunten en de maten van uw huidige topstang. Vermeld ook welk werktuig u gebruikt.

Vraag advies via WhatsApp
