Unterlenker-Fanghaken Kat. 1 ohne Schweißen – Easy Change-Set – SPH430525

Wichtige Eigenschaften und Vorteile

• Kein Schweißen oder Schneiden: Die Montage erfolgt mit den mitgelieferten Schraub- und Befestigungsteilen direkt an geeigneten Traktorunterlenkern.
• Schneller Gerätewechsel: Das Ankuppeln geeigneter Pflüge, Grubber, Eggen, Sämaschinen und anderer Anbaugeräte der Kategorie 1 wird einfacher und bequemer.

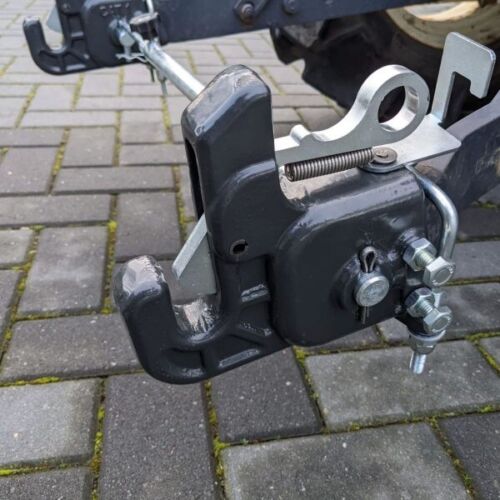

• Federbelastete Verriegelung: Der federbelastete Schließmechanismus hilft, den Anbaugerätebolzen sicher im Fanghaken zu halten.
• Offenstellung der Verriegelung: Die Verriegelung kann bei Bedarf während des An- oder Abkuppelns offen gehalten werden.

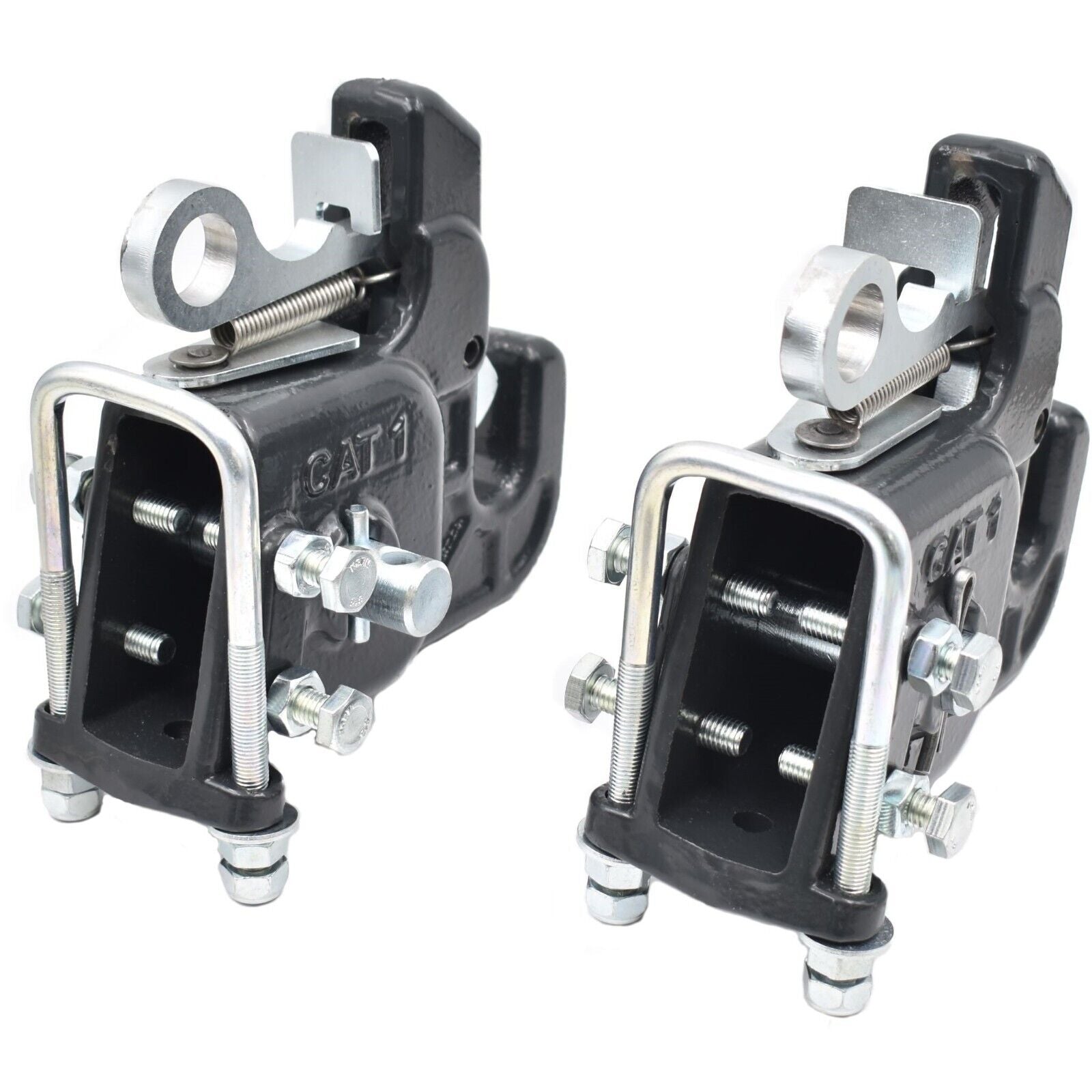

• Vormontierte Befestigungsteile: Beide Fanghakengehäuse werden bereits mit den erforderlichen Schrauben, Muttern, Bolzen und U-Bügeln geliefert.

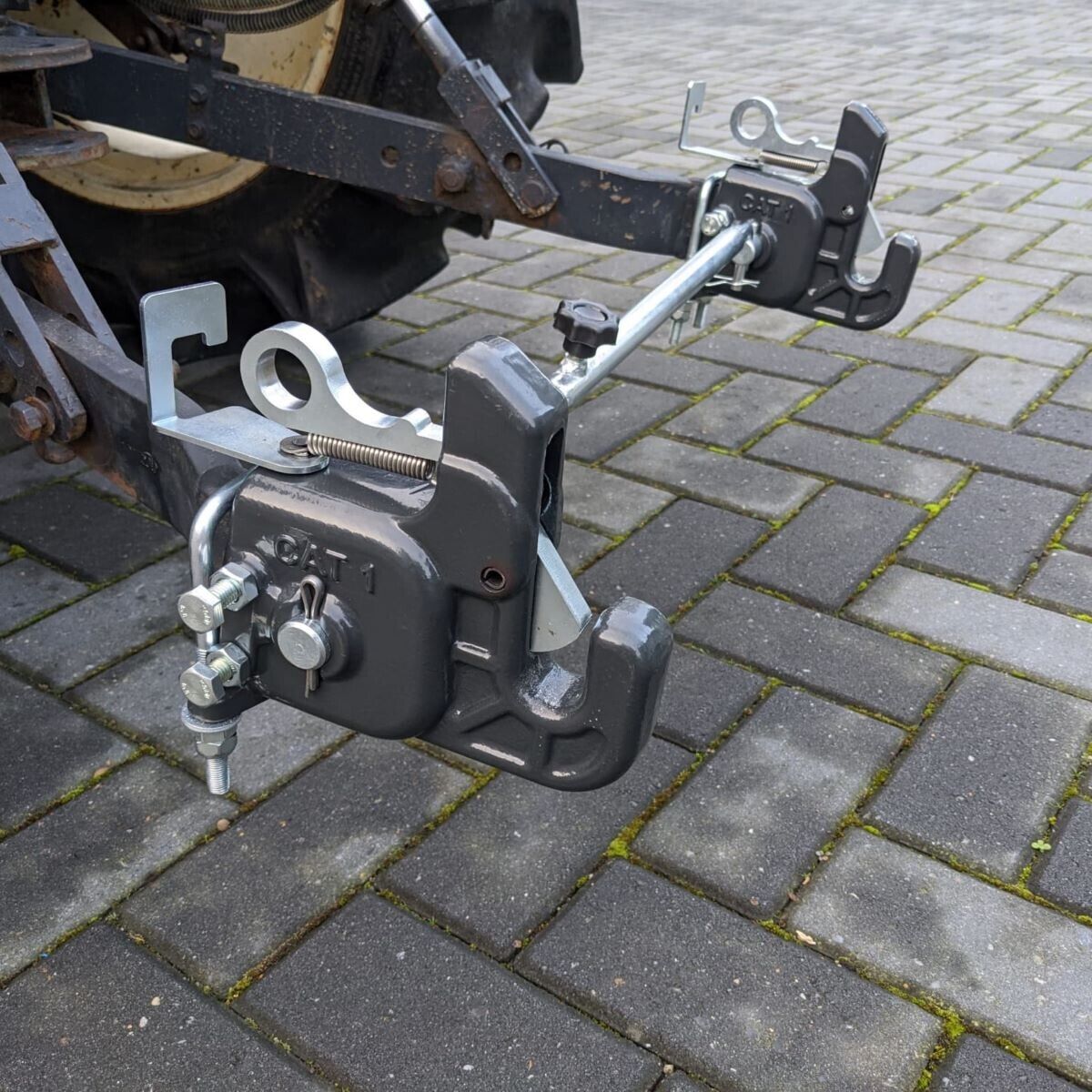

• Verstellbare Stabilisierungsstange: Verbindet beide Fanghakeneinheiten und unterstützt beim Anfahren an ein Anbaugerät den richtigen Abstand zwischen den Unterlenkern.
• Ausgleichsplatten inklusive: Mit den mitgelieferten Einstellplatten können die Fanghakeneinheiten parallel zu den Unterlenkern ausgerichtet werden.
• Abnehmbar und wiederverwendbar: Dank der Schraubbefestigung können die Fanghaken entfernt und an einem anderen geeigneten Traktor montiert werden.

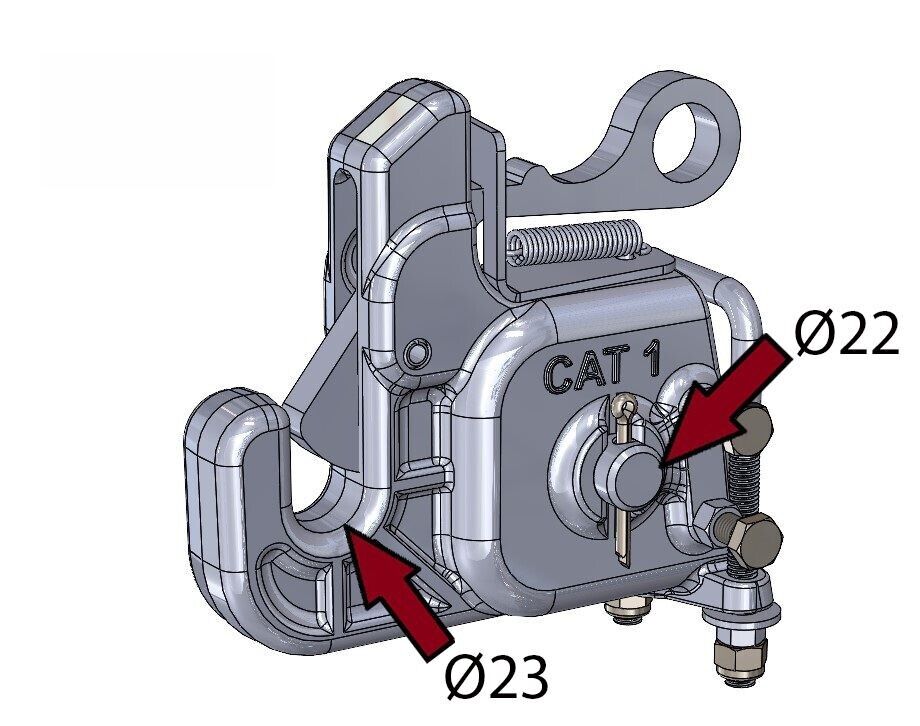

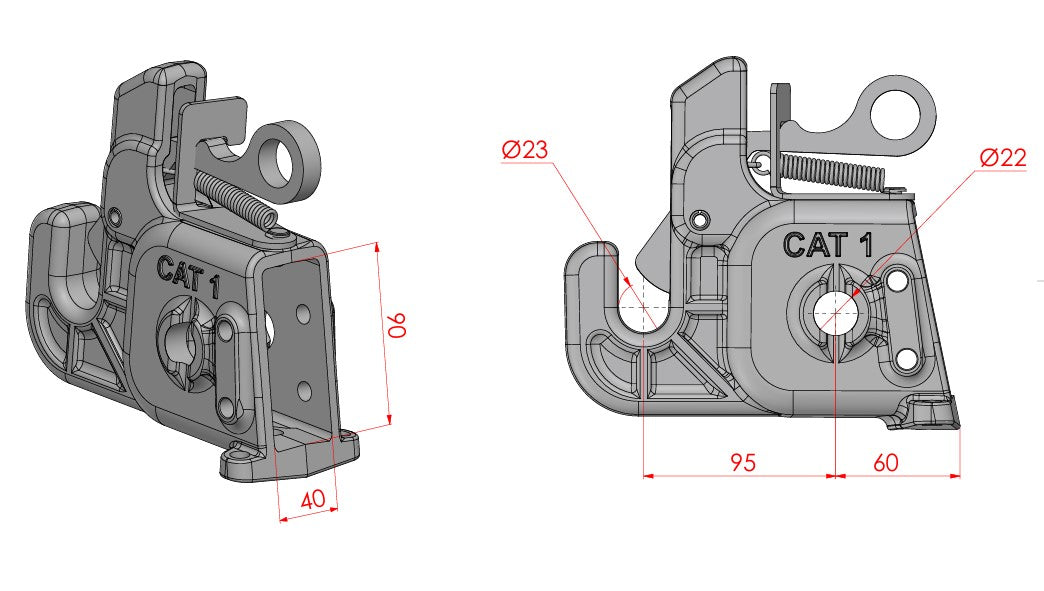

Wichtige Maße – vor der Bestellung prüfen

Prüfen Sie für eine korrekte Montage sowohl die Höhe als auch die Dicke Ihrer Traktorunterlenker. Das Fanghakengehäuse muss mit ausreichend Platz für die Befestigungs- und Einstellteile über den Unterlenker passen.

Wie funktioniert das Schnellkuppelsystem?

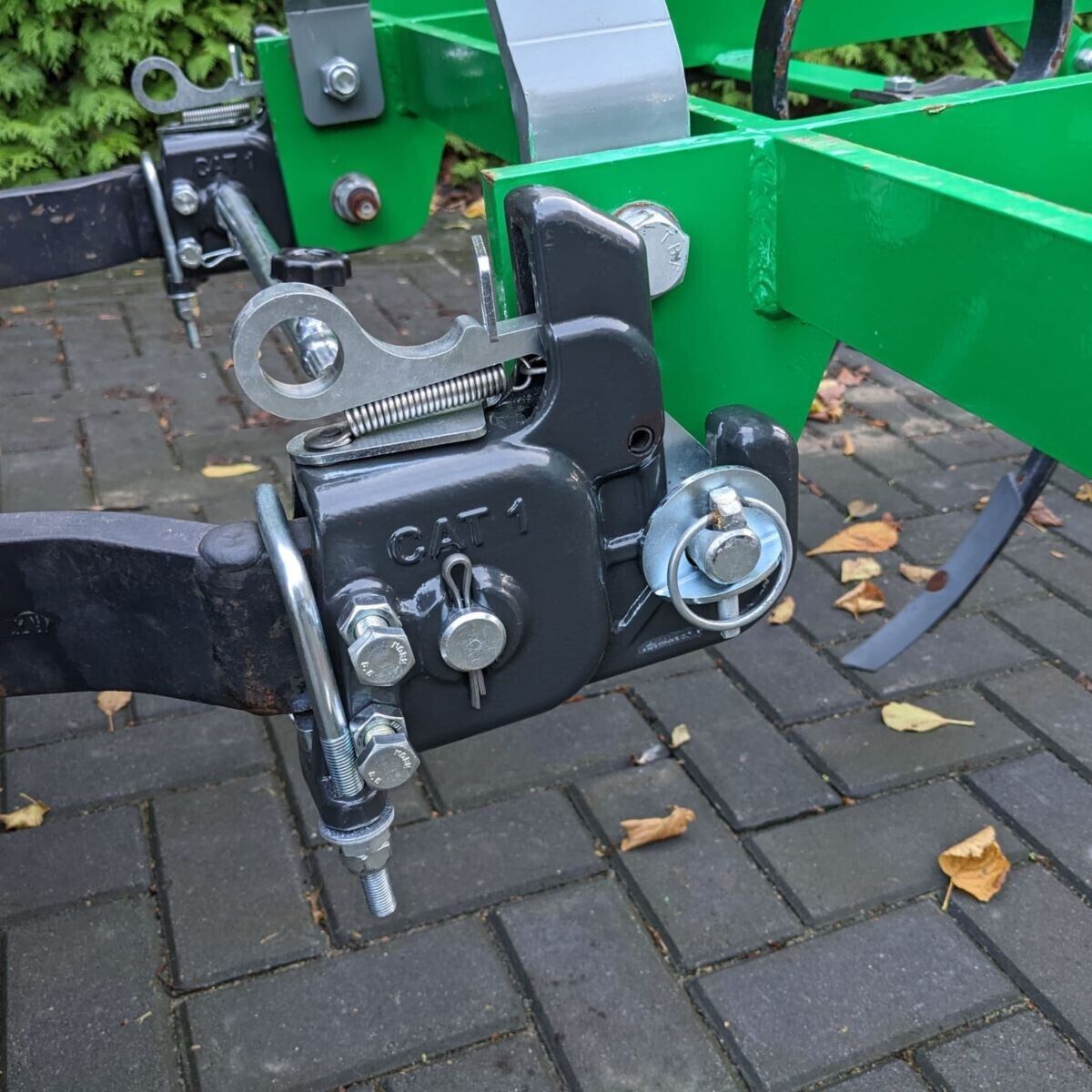

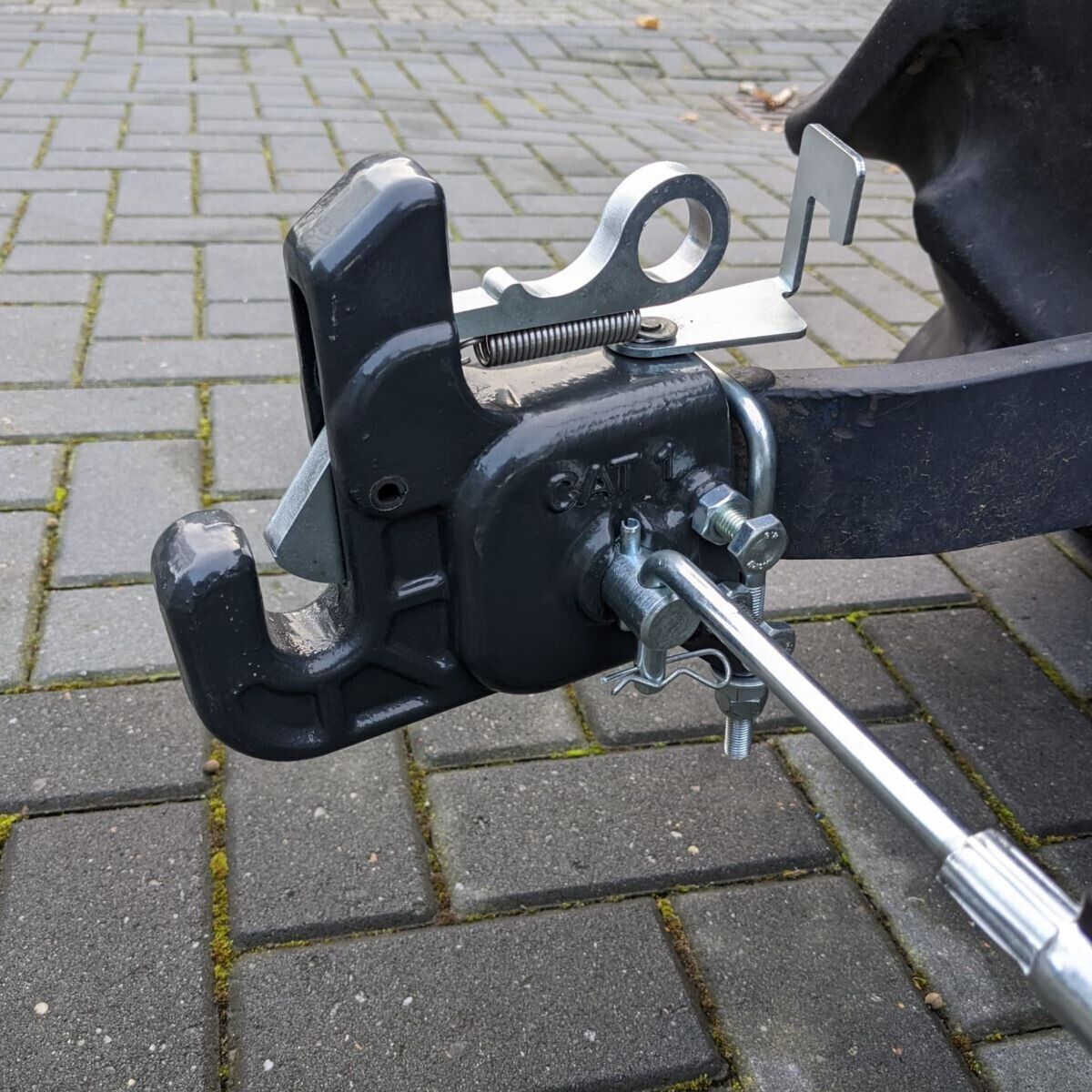

Das Set SPH430525 ersetzt die herkömmliche Verbindung am Unterlenker durch zwei Fanghaken-Aufnahmepunkte, die direkt an den vorhandenen Unterlenkern des Traktors befestigt werden.

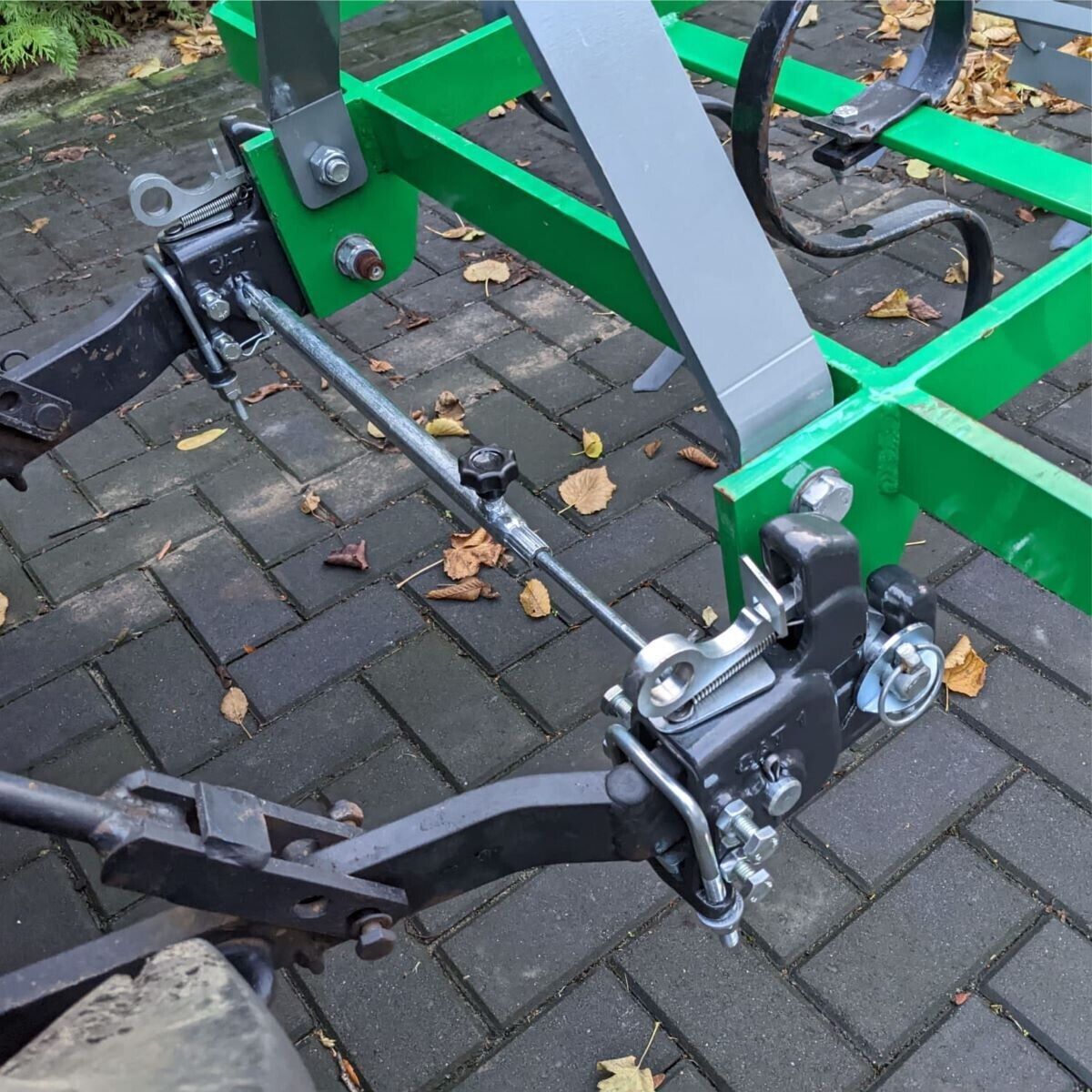

Fahren Sie mit dem Traktor vorsichtig rückwärts an das Anbaugerät, positionieren Sie die Fanghaken unter den passenden unteren Anbaubolzen und heben Sie die Dreipunktaufhängung langsam an.

Sobald die Anbaubolzen richtig in den Haken sitzen, prüfen Sie vor dem Betrieb, ob beide federbelasteten Verriegelungen sicher eingerastet sind.

Oberlenker und gegebenenfalls erforderliche Zapfwelle müssen weiterhin separat angeschlossen werden.

Einfache Montage ohne Schweißen

1. Fanghaken vorbereiten: Entfernen Sie die Hauptbefestigungsbolzen und lösen Sie die Einstellschrauben und Kontermuttern.
2. Einheiten positionieren: Schieben Sie jedes Fanghakengehäuse über den jeweiligen Unterlenker des Traktors.
3. Ausrichtung prüfen: Prüfen Sie, ob Einstellplatten mit 6 mm oder 10 mm benötigt werden, damit der Fanghaken parallel zum Unterlenker sitzt.
4. Einstellplatten sichern: Befestigen Sie die ausgewählten Platten mit den Ø10-mm-Sicherungsstiften und positionieren Sie diese im Fanghakengehäuse.
5. Hauptbefestigung montieren: Montieren und sichern Sie die Hauptbolzen und U-Bügel entsprechend der mitgelieferten Anleitung.
6. Endeinstellung: Richten Sie beide Fanghakeneinheiten aus und ziehen Sie anschließend die Einstellschrauben, Kontermuttern und U-Bügel-Muttern fest.

Befolgen Sie stets die mitgelieferte Montageanleitung und prüfen Sie alle Befestigungen, Sicherungsstifte und Verriegelungen vor dem Einsatz.

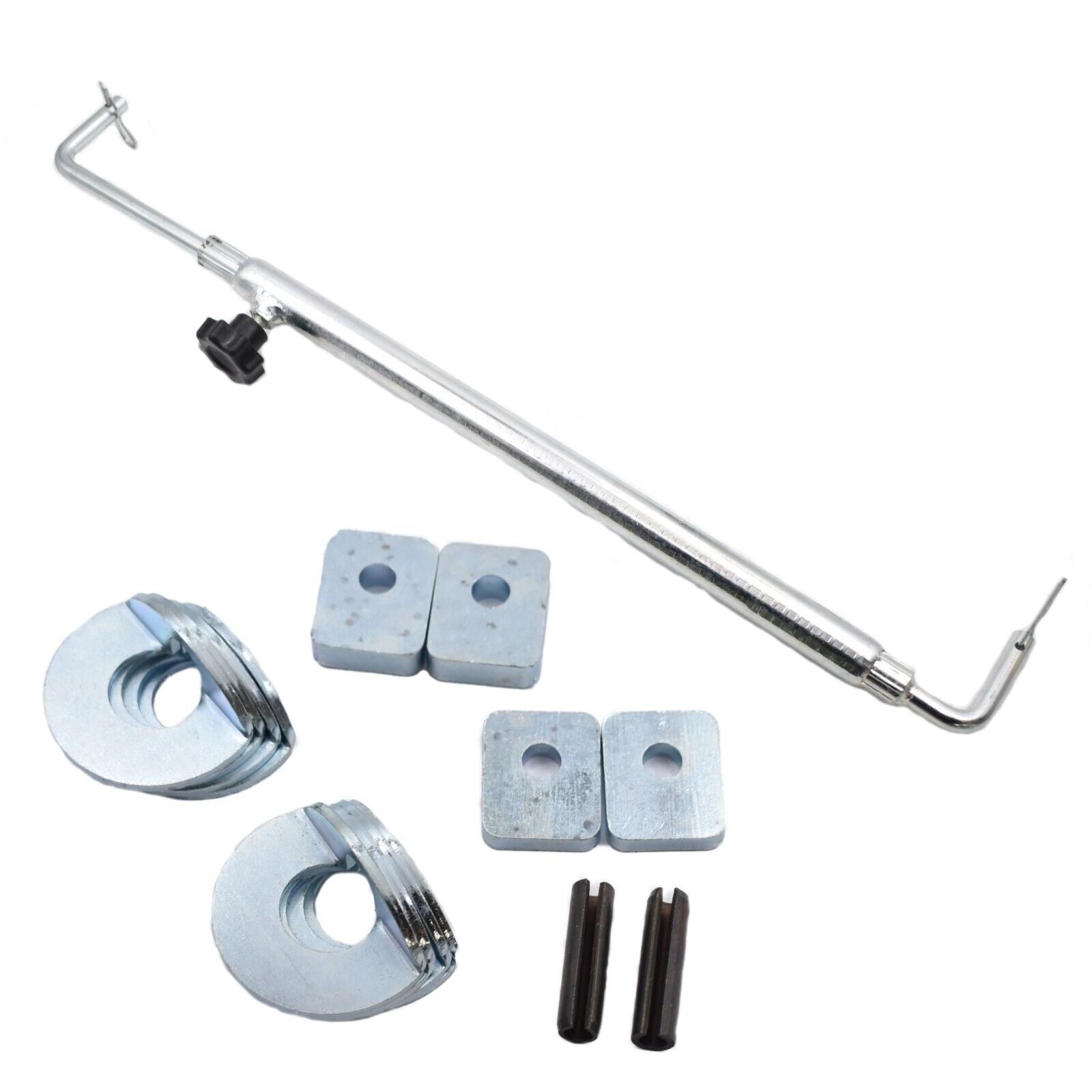

Was gehört zum Lieferumfang?

SPH430525 wird als vollständiger Nachrüstsatz mit zwei Fanghaken geliefert. Die Befestigungsteile sind bereits an den Fanghakengehäusen vormontiert.

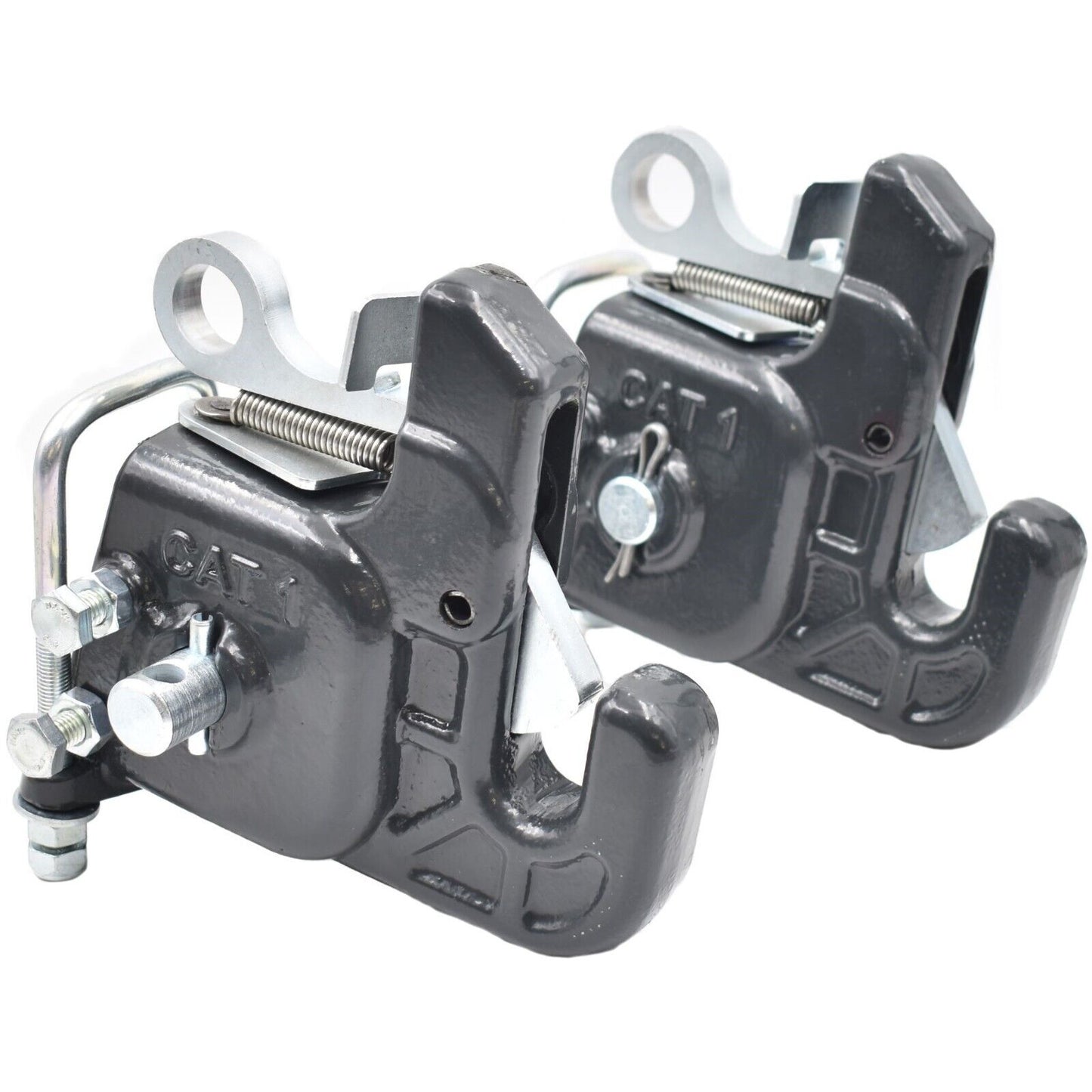

• 2 × Fanghakeneinheiten Kat. 1 – mit vormontierten Schrauben, Muttern, Befestigungsbolzen und U-Bügeln.
• 1 × verstellbare Stabilisierungsstange – zur Verbindung der beiden Fanghakeneinheiten.
• 2 × Einstellplatten 10 mm
• 2 × Einstellplatten 6 mm
• Sicherungsstifte Ø10 mm – zur Befestigung der Einstellplatten.
• 8 × Montagescheiben
• 1 × Montageanleitung
