Hydraulischer Oberlenker Kat. 2–2 mit zwei Schläuchen, Schnellkupplungen, zwei Banjo-Schrauben und vier Dichtungsringen
Hydraulischer Oberlenker Kat. 2–2 mit zwei Schläuchen, Schnellkupplungen, zwei Banjo-Schrauben und vier Dichtungsringen
Hydraulischer Oberlenker Kat. 2-2 (615–955 mm) inkl. 2 Schläuche – SPH320090

Hydraulischer Oberlenker Kat. 2-2 (615–955 mm) inkl. 2 Schläuche – SPH320090

SKU :  SPH320090
€155,00
€128,10 zzgl. MwSt.
Auf Lager
2 Jahre Garantie Garantieinformationen
Versand nach Niederlande Versandinformationen
Hervorragend auf Trustpilot Bewertungen lesen
2 Jahre Garantie Infos Versand: Niederlande Infos Hervorragend auf Trustpilot Bewertungen

Beschreibung

Dieser hydraulische Oberlenker der Kategorie 2 verstellt die Verbindung zwischen Traktor und Anbaugerät. Der Längenbereich beträgt 615–955 mm, der Hub 340 mm. Zylinderbohrung und Kolbenstangendurchmesser betragen 50/30 mm. Im Lieferumfang enthalten sind 2 Hydraulikschläuche mit Schnellkupplungen, 2 Hohlschrauben und 4 Dichtringe.

Cat 2-2 · 615–955 mm · 340 mm · 50/30 mm

Prüfen Sie vor der Bestellung, ob der Oberlenker passt. Vergleichen Sie die benötigte eingefahrene und ausgefahrene Länge mit den Messpunkten der technischen Zeichnung. Prüfen Sie außerdem Lochdurchmesser und Anschlussbreite an beiden Enden. Die Kategorie oder Traktormarke allein bestätigt die Passform nicht.

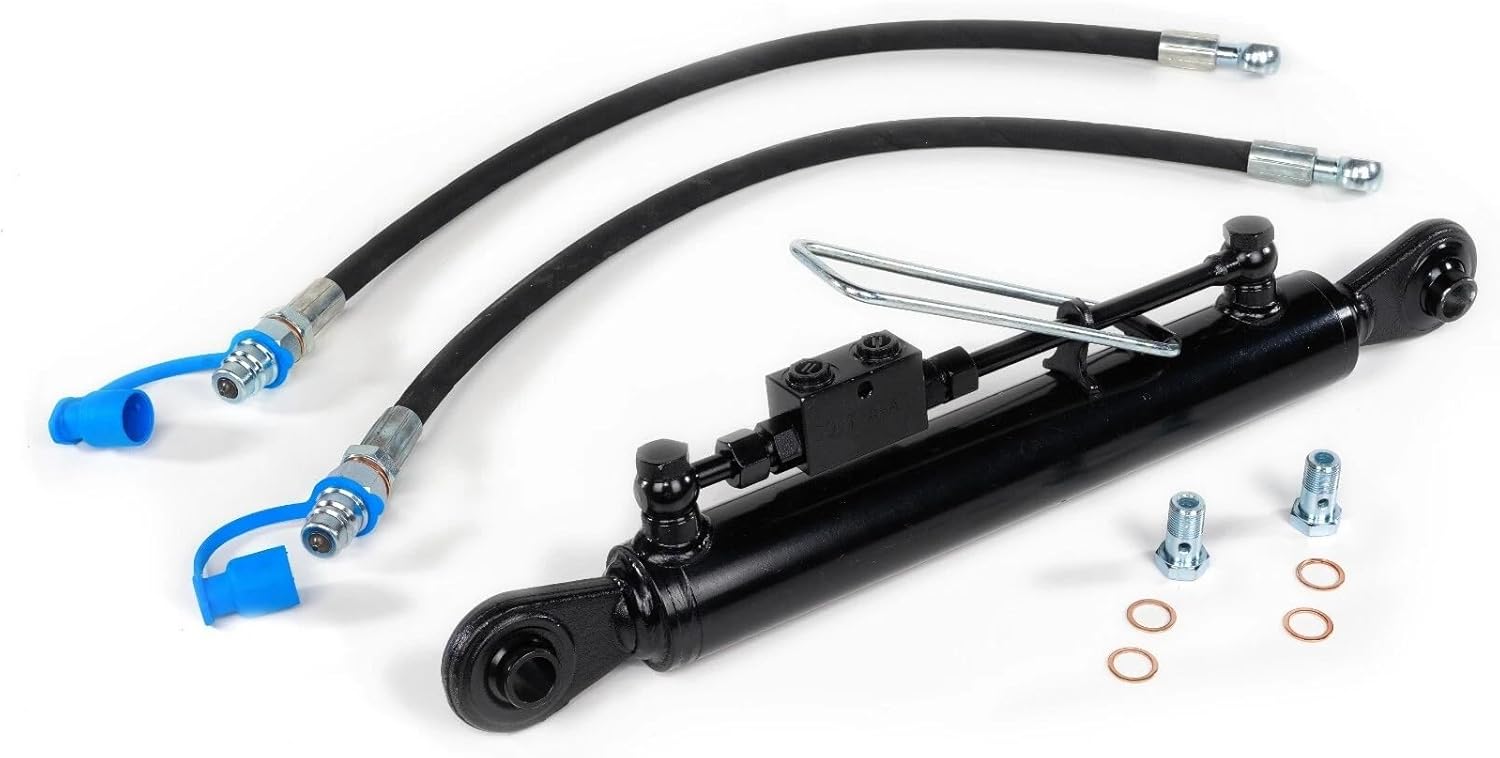

Lieferumfang

Sie erhalten den Oberlenker mit Verriegelungsblock sowie:

  • 2 Hydraulikschläuche mit Schnellkupplungen
  • 2 Hohlschrauben
  • 4 Dichtringe

Passt diese Ausführung zu Ihrem Traktor und Anbaugerät?

Diese Ausführung hat Cat-2-2-Kugelgelenke an beiden Enden. Prüfen Sie, ob der Längenbereich von 615–955 mm zu den benötigten Arbeitspositionen von Traktor und Anbaugerät passt. Vergleichen Sie auch Lochdurchmesser und Anschlussbreite mit den Befestigungspunkten.

Die Abmessung 50/30 mm bezeichnet Zylinderbohrung und Kolbenstangendurchmesser, nicht den Lochdurchmesser der Kugelgelenke. Die Befestigungsbohrungen haben einen Durchmesser von Ø25,4 mm; die Anschlussbreite beträgt an beiden Enden 51 mm.

Technische Daten

AnschlusskategorieCat 2-2
AusführungKugelgelenke an beiden Enden
Eingefahrene Länge¹615 mm
Ausgefahrene Länge¹955 mm
Hub340 mm
Bohrung / Kolbenstange50 / 30 mm
Lochdurchmesser je KugelgelenkØ25,4 mm
Anschlussbreite Zylinderseite51 mm
Anschlussbreite Kolbenstangenseite51 mm
ZylinderanschlüsseG3/8″ (2×)

¹ Länge zwischen den Mittelpunkten der Befestigungsbohrungen. Der Lochdurchmesser ist nicht automatisch der Nenndurchmesser des Bolzens. G3/8″ bezeichnet die Zylinderanschlüsse; prüfen Sie die Schnellkupplungen separat am Traktor.

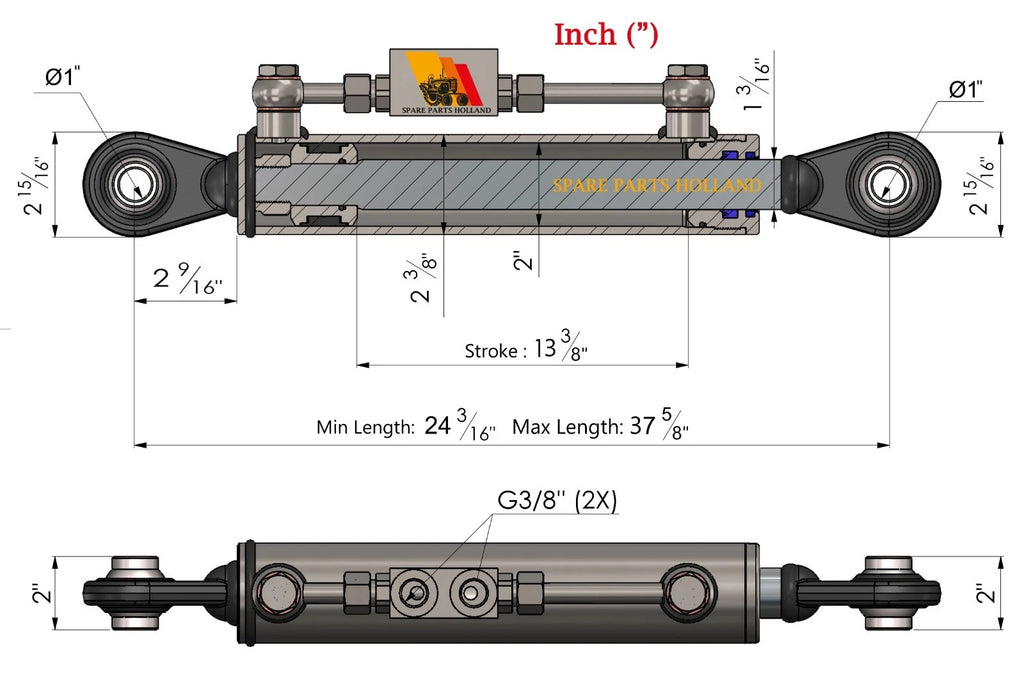

Metrische technische Zeichnung ansehen.

Vor der Montage prüfen

  1. Prüfen Sie, ob der Längenbereich 615–955 mm zu den benötigten Arbeitspositionen passt.
  2. Messen Sie beide Anschlüsse: Lochdurchmesser, Anschlussbreite und verfügbaren Platz an Traktor und Gerät.
  3. Vergleichen Sie die Schnellkupplungen mit den Hydraulikanschlüssen Ihres Traktors. G3/8″ ist die Größe der Zylinderanschlüsse.
  4. Prüfen Sie den Schlauchverlauf in allen Arbeitspositionen. Vermeiden Sie Knicke, Zug und Kontakt mit beweglichen Teilen.

Sie benötigen einen anderen Längenbereich?

Weitere Cat-2-2-Oberlenker mit anderen Längen: 430–590 mm · 480–690 mm · 550–830 mm · 670–1070 mm

Hydraulische Oberlenker Cat 2, Standardausführung · Alle hydraulischen Oberlenker

Häufige Fragen

Passt dieser Oberlenker an jeden Cat-2-Traktor?

Nein. Die Kategorie allein reicht nicht aus. Vergleichen Sie den Längenbereich 615–955 mm und die Anschlussmaße an beiden Enden.

Wie messe ich die benötigte Länge?

Messen Sie zwischen den Mittelpunkten der Befestigungsbohrungen und vergleichen Sie kürzeste und längste Position mit dem Bereich von 615–955 mm .

Ist der Hub gleich der Gesamtlänge?

Messen Sie zwischen den Mittelpunkten der Befestigungsbohrungen und vergleichen Sie die kürzeste und längste benötigte Position mit dem Längenbereich von 615–955 mm.

Hilfe bei der Auswahl benötigt?

Senden Sie uns per WhatsApp Ihr Traktormodell, Fotos beider Befestigungspunkte und die Maße Ihres aktuellen Oberlenkers.

Fragen Sie per WhatsApp
