Hydraulische Hubstrebe SPH320107 – mit Schläuchen und Schnellkupplungen
Hydraulische Hubstrebe SPH320107 – mit Schläuchen und Schnellkupplungen

Hydraulische Hubstrebe mit Gabelkopf (500–650 mm), inklusive 2 Schläuchen – SPH320107

SKU :  SPH320107
€219,00 inkl. MwSt.
€180,99 zzgl. MwSt.
Auf Lager
Die Versandkosten werden an der Kasse berechnet.
Hydrauliköl mitbestellen 5–210 L
Hydrauliköl Eurol Hykrol VHLP ISO VG 46 Produktdetails
Inhalt
€35,43 inkl. MwSt.
2 Jahre Garantie Garantieinformationen
Versand nach Niederlande Versandinformationen
Hervorragend auf Trustpilot Bewertungen lesen
2 Jahre Garantie Garantieinformationen
Versand nach Niederlande Versandinformationen
Hervorragend auf Trustpilot Bewertungen lesen

Beschreibung

Diese hydraulische Hubstrebe hat eine Einbaulänge von 500–650 mm, einen Hub von 150 mm und einen Gabelkopf an der Zylinderseite. Über die Traktorhydraulik stellen Sie die seitliche Neigung eines Anbaugeräts an der Dreipunktaufhängung ein. Lieferung mit zwei 85 cm langen Hydraulikschläuchen und Schnellkupplungen mit Staubschutzkappen.

Passt diese Ausführung zu Ihrem Traktor?

Vergleichen Sie den Längenbereich und beide Befestigungspunkte mit Ihrer vorhandenen Hubstrebe. Zylinderseitiger Anschluss: Gabelkopf, Bohrung Ø23 mm; lichte Gabelweite 38 mm. An der Kolbenstangenseite befindet sich ein Gabelkopf mit einer runden Bohrung Ø26 mm und einem Langloch. Die lichte Weite des stangenseitigen Gabelkopfs beträgt 38 mm.

Der Längenbereich allein bestätigt keine passende Montage. Prüfen Sie Bolzenpassung, Anschlussbreiten und Freiraum während der gesamten Hubbewegung. Ein doppeltwirkender Hydraulikanschluss ist erforderlich.

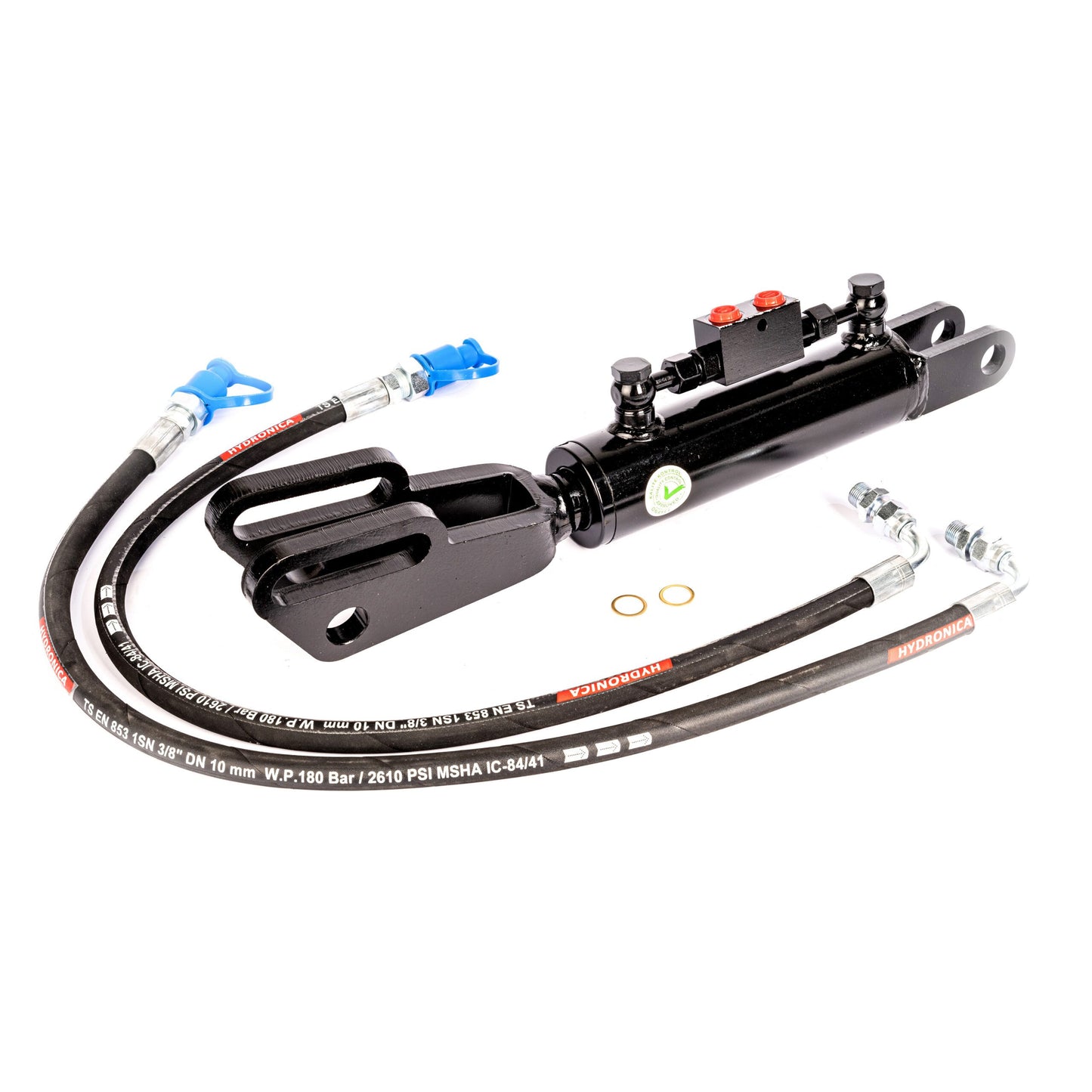

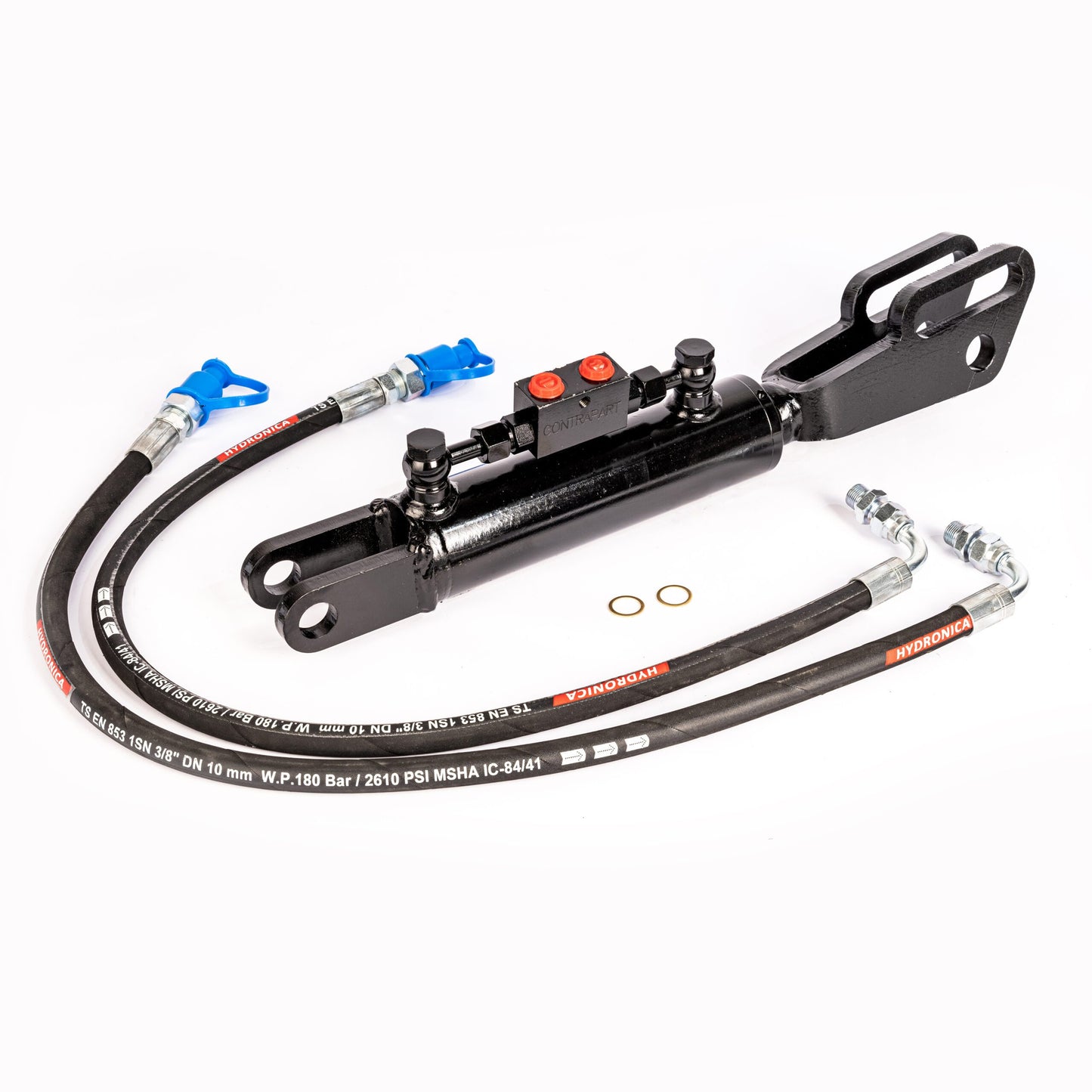

Was ist im Lieferumfang enthalten?

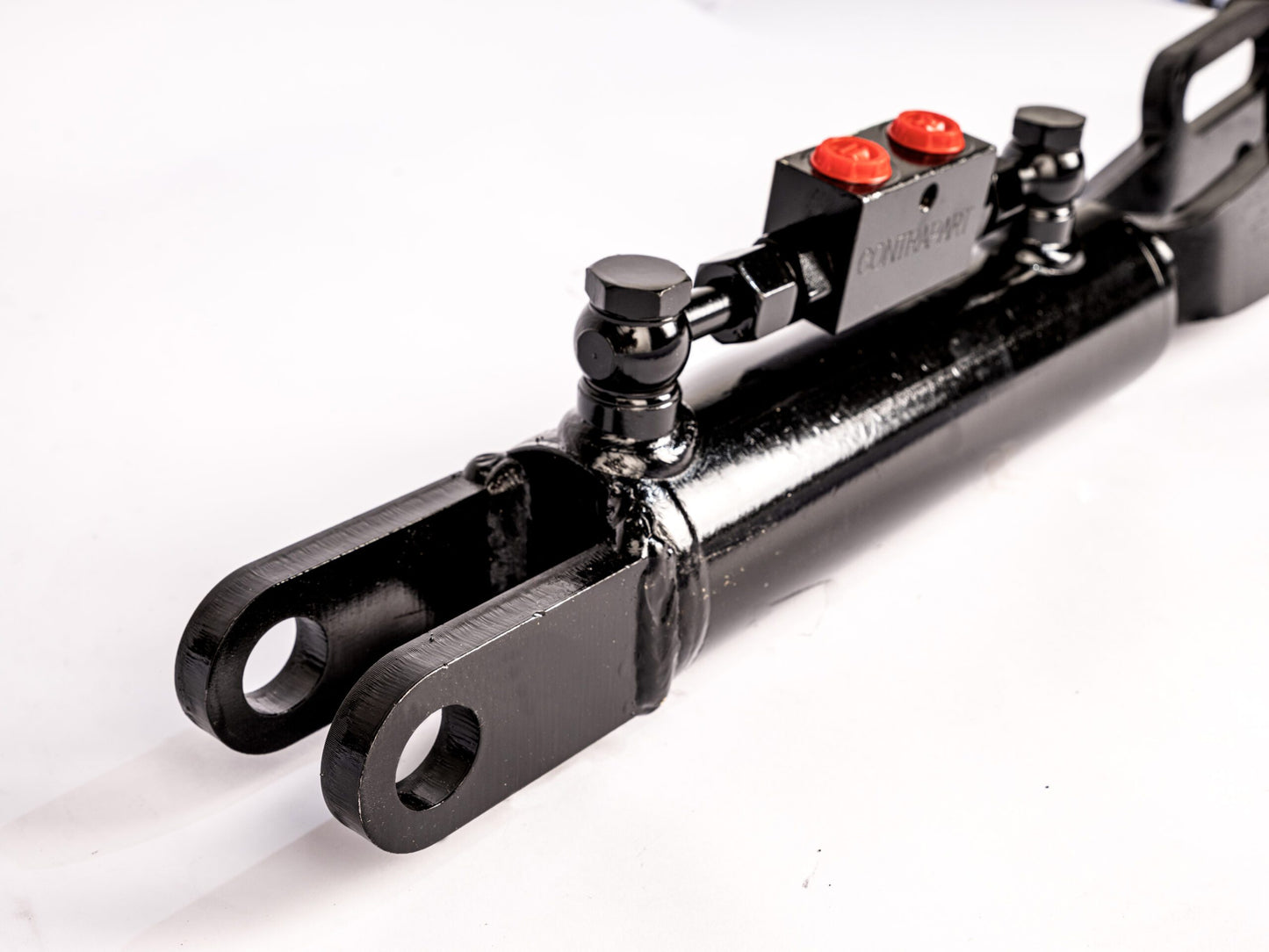

  • 1 hydraulische Hubstrebe mit montiertem Ventilblock.
  • 2 Hydraulikschläuche mit jeweils 85 cm Länge.
  • 2 Hydraulik-Schnellkupplungen in Poppet-Ausführung mit ½″ BSP-Außengewinde und Staubschutzkappen.

Technische Daten

ArtikelnummerSPH320107
Minimale Einbaulänge500 mm
Maximale Einbaulänge650 mm
Hub150 mm
ZylinderbohrungØ60 mm
KolbenstangendurchmesserØ40 mm
Anschluss ZylinderseiteGabelkopf
Bohrung ZylinderseiteØ23 mm
Breite Zylinderseitelichte Gabelweite: 38 mm
Anschluss KolbenstangenseiteGabelkopf mit Rund- und Langloch
Runde Bohrung KolbenstangenseiteØ26 mm
Lichte Gabelweite Kolbenstangenseite38 mm
Anschlüsse am VentilblockG3/8″ (2×)
Schlauchlänge85 cm
SchnellkupplungenPoppet-Ausführung, ½″ BSP-Außengewinde
KolbenstangeDrehbar

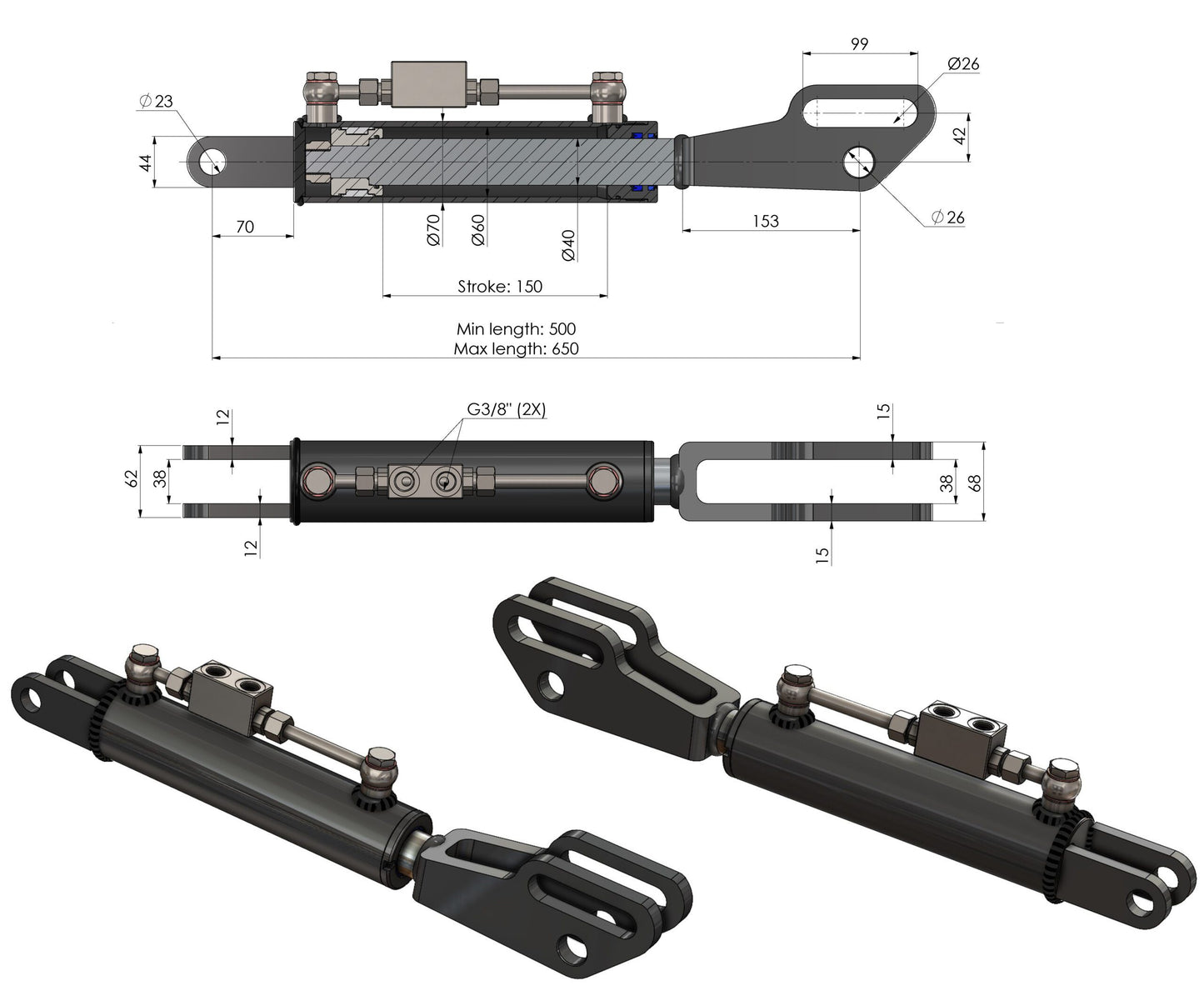

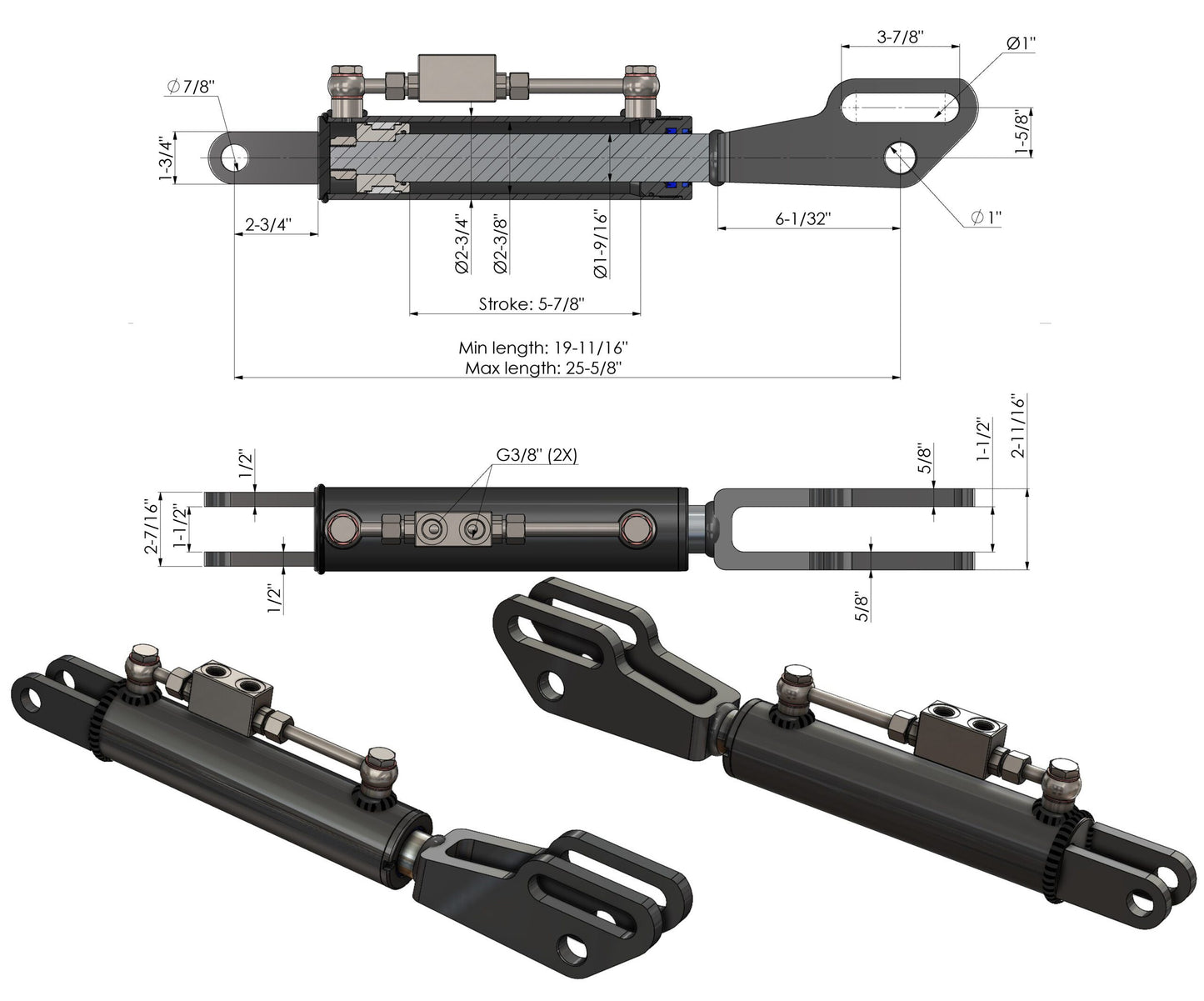

Die Einbaulänge wird laut Zeichnung von der Mitte der zylinderseitigen Befestigungsbohrung bis zur Mitte der runden Bohrung an der Kolbenstangenseite gemessen. Das Langloch ist kein Bezugspunkt dieser Längenangabe. Bohrungsdurchmesser sind Zeichnungsmaße, keine daraus abgeleiteten Nenndurchmesser der Bolzen oder Anbaukategorien.

Technische Zeichnung in Millimetern ansehen

Drehbare Kolbenstange

Die Kolbenstange kann nach Bedarf gedreht werden, um den stangenseitigen Anschluss auszurichten.

Prüfung vor der Montage

Vergleichen Sie beide Anschlüsse, den Längenbereich und den verfügbaren Freiraum. Prüfen Sie die Eignung von Schläuchen und Kupplungen für Ihren Traktor und den Abstand zu beweglichen Teilen. Klären Sie den zulässigen Betriebsdruck der gesamten Kombination anhand der Komponentendaten und der Traktoranleitung. Montage und Prüfung müssen nach den Vorgaben für Traktor und Hydraulikkomponenten erfolgen.

Alle hydraulischen Hubstreben vergleichen

Häufig gestellte Fragen

Ist dies ein hydraulischer Oberlenker?

Nein. Diese Hubstrebe verstellt die seitliche Neigung des Anbaugeräts. Ein Oberlenker verändert dessen Neigung in Längsrichtung.

Passt diese Hubstrebe an jeden Traktor?

Nein. Vergleichen Sie Einbaulänge, Anschlussmaße, Freiraum und Hydraulikanschlüsse mit der Zeichnung und Ihrer vorhandenen Hubstrebe.

Wie messe ich den Längenbereich?

Messen Sie zwischen den Mittelpunkten der in der Zeichnung angegebenen Befestigungsbohrungen. An der Kolbenstangenseite ist die runde Bohrung maßgeblich.

Benötigen Sie Hilfe bei der Auswahl?

Senden Sie uns per WhatsApp das Traktormodell, Fotos beider Befestigungspunkte und die Maße Ihrer vorhandenen Hubstrebe. Nennen Sie auch das verwendete Anbaugerät. Die Artikelnummer ist bereits in der Nachricht enthalten.
