Hydraulischer Oberlenker mit Sperrblock und zwei Schläuchen mit Schnellkupplungen; mit Fanghaken
Hydraulischer Oberlenker mit Sperrblock und zwei Schläuchen mit Schnellkupplungen; mit Fanghaken

Hydraulischer Oberlenker Kat 1-1 mit Fanghaken (575–855 mm) mit 2 Schläuchen – SPH320049

SKU :  SPH320049
$214.00
Auf Lager
Staffelpreise
MengeStückpreis
1 Stück $214.00
Ab 10 Stück $206.09
Ab 20 Stück $198.17

Komplette hydraulische Oberlenker werden zusammengezählt. Den Rabatt sehen Sie im Warenkorb und an der Kasse.

Die Versandkosten werden an der Kasse berechnet.
Hydrauliköl mitbestellen 5–210 L
Hydrauliköl Eurol Hykrol VHLP ISO VG 46 Produktdetails
Inhalt
$29.28
Keine Einfuhrzölle oder Zollgebühren bei der Zustellung Bei Bestellungen in die Vereinigten Staaten übernimmt Spare Parts Holland die Einfuhrzölle und Zollgebühren. Bei der Zustellung müssen Sie diese Kosten nicht bezahlen.
2 Jahre Garantie Garantieinformationen
Versand nach Vereinigte Staaten Versandinformationen
Hervorragend auf Trustpilot Bewertungen lesen
2 Jahre Garantie Garantieinformationen
Versand nach Vereinigte Staaten Versandinformationen
Hervorragend auf Trustpilot Bewertungen lesen

Beschreibung

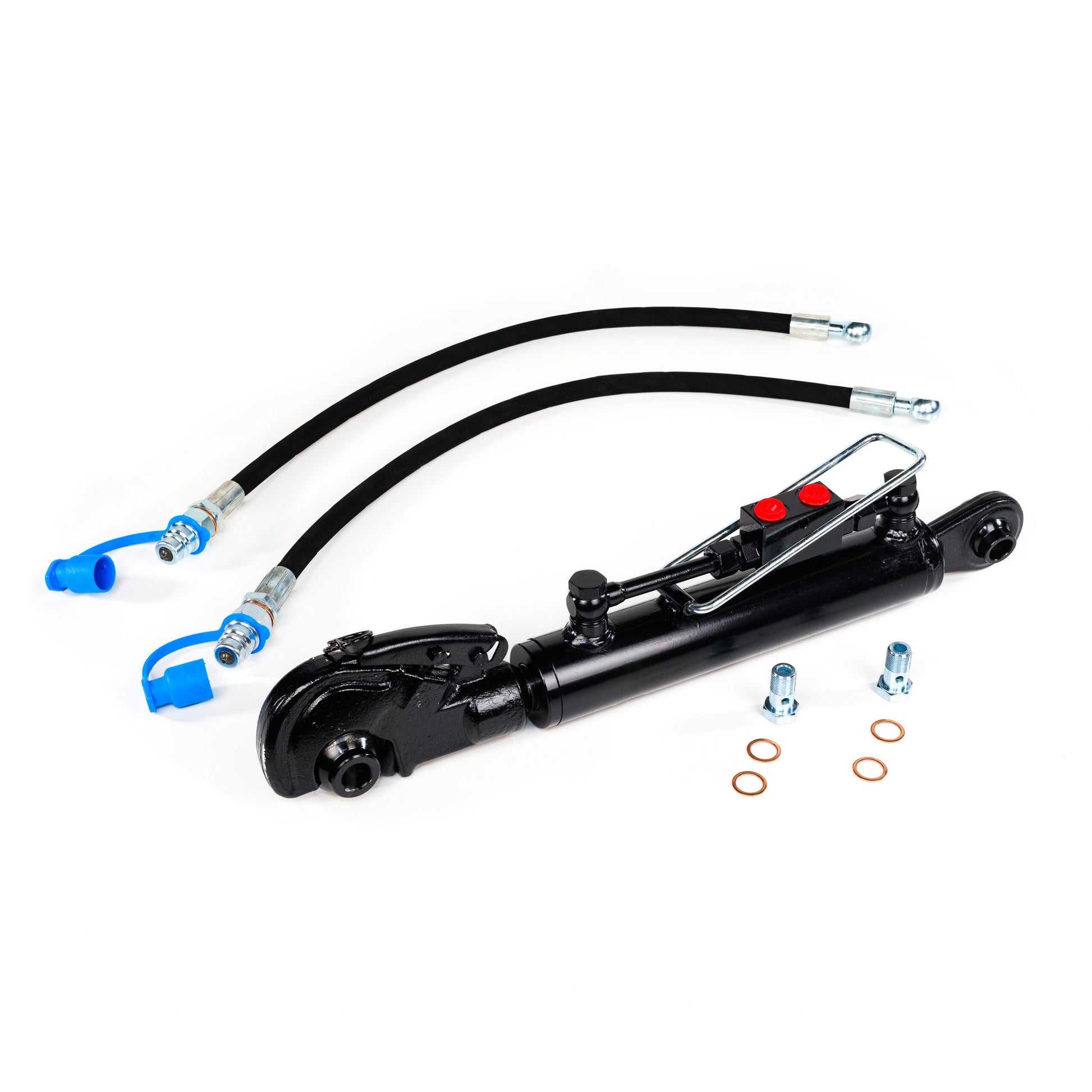

Dieser hydraulische Oberlenker Kat 1 mit Fanghaken ersetzt den mechanischen Oberlenker Ihres Traktors. Über die Traktorhydraulik verstellen Sie die Länge und damit den Arbeitswinkel des Anbaugeräts vom Fahrersitz aus. Der Längenbereich beträgt 575–855 mm, der Hub 280 mm und die Zylinderbohrung/Kolbenstange 50/30 mm. Geliefert mit 2 Schläuchen mit Schnellkupplungen, 2 Hohlschrauben und 4 Dichtringen.

CAT 1-1 · 575–855 MM · 50/30 MM

Passform vor der Bestellung prüfen. Vergleichen Sie die benötigte Länge, beide Befestigungspunkte und den Freiraum mit der technischen Zeichnung. Kategorie oder Traktormarke allein bestätigen die Passform nicht.

Befestigungsbohrungen: Ø19,2 mm; Anschlussbreiten: 44 mm und 44 mm.

Lieferumfang

  • 1 × hydraulischer Oberlenker
  • 2 × Hydraulikschläuche — DN10 / 3/8″ SAE 100 R1AT; 75 cm; 1/2″-Kupplungsstecker mit Poppetventil
  • 2 × Hohlschrauben — 3/8″ BSP
  • 4 × Dichtringe

Die Länge von 75 cm schließt den Kupplungsstecker ein und wird von der Mitte des Ringauges bis zur Spitze des Kupplungssteckers gemessen.

Der hydraulische Sperrblock ist der Ventilblock oben am Zylinder. Prüfen Sie, ob die Schnellkupplungen zum Traktor passen und die Schläuche in allen Arbeitsstellungen ausreichend Freiraum haben.

Passt diese Ausführung zu Ihrem Traktor?

Auf der Zylinderseite befindet sich ein Kugelgelenk, auf der Kolbenstangenseite ein Fanghaken. Prüfen Sie Fanghaken, passende Kugel und Bolzen gemeinsam. Der Haken muss vor dem Einsatz geschlossen und verriegelt sein. Ein doppeltwirkender Hydraulikanschluss ist erforderlich. 50/30 bezeichnet 50 mm Zylinderbohrung und 30 mm Kolbenstange.

Technische Daten

ArtikelnummerSPH320049
AnschlusskategorieCat 1-1
AnschlüsseKugelgelenk und Fanghaken
Eingefahrene Länge¹575 mm
Ausgefahrene Länge¹855 mm
Hub280 mm
Bohrung / Kolbenstange50 / 30 mm
Bohrungsdurchmesser KugelgelenkØ19,2 mm
Bohrungsdurchmesser Kugel im FanghakenØ19,2 mm
Anschlussbreite Zylinderseite44 mm
Anschlussbreite am Hakenende44 mm
ZylinderanschlüsseG3/8″ (2×)
Hydraulik­schläucheDN10 / 3/8″ SAE 100 R1AT; 75 cm
Schnellkupplungen1/2″-Kupplungsstecker mit Poppetventil
Druckkraft≈ 3.600 kgf (180 bar)
Zugkraft≈ 2.300 kgf (180 bar)

¹ Messen Sie von der Mitte des Kugelgelenks bis zur Mitte der Kugel im Fanghaken. Der Bohrungsdurchmesser entspricht nicht automatisch dem Nenndurchmesser des Bolzens; 44 mm bezeichnet nicht die Hakenöffnung.

Metrische technische Zeichnung ansehen

Vor der Montage prüfen

  1. Benötigte Mindest- und Höchstlänge mit 575–855 mm vergleichen.
  2. Beide Bolzen, Bohrungen, Anschlussbreiten und den Freiraum prüfen.
  3. Doppeltwirkende Bedienung und Schnellkupplungen prüfen. G3/8″ bezeichnet den Zylinderanschluss, nicht die Schnellkupplung am Traktor.
  4. Schläuche ohne Knicke, Zugbelastung oder Kontakt mit beweglichen Teilen verlegen.

Andere Längenbereiche vergleichen

Andere Längenbereiche vergleichen: 455–615 mm · 160 mm; 505–715 mm · 210 mm; 650–990 mm · 340 mm.

Vergleichen Sie hydraulische Oberlenker Kat 1 in Standardausführung oder hydraulische Oberlenker Kat 1 mit Fanghaken. Prüfen Sie die Anschlussmaße jeder Ausführung separat.

Häufige Fragen

Passt der Oberlenker an jeden Traktor mit Kat 1?

Nein. Prüfen Sie Längenbereich, beide Befestigungen, Freiraum und Hydraulikanschlüsse.

Wie messe ich die benötigte Oberlenkerlänge?

Messen Sie von der Mitte des Kugelgelenks bis zur Mitte der Kugel im Fanghaken. Vergleichen Sie die benötigte kürzeste und längste Länge mit 575–855 mm. Messen Sie nicht bis zur Außenkante des Hakens. Das Maß 44 mm bezeichnet nicht die Hakenöffnung.

Ist der Hub von 280 mm die Baulänge?

Nein. Der Hub ist der Verstellweg. Die eingefahrene Länge beträgt 575 mm, die ausgefahrene Länge 855 mm, gemessen zwischen den angegebenen Befestigungspunkten.

Hilfe bei der Auswahl?

Senden Sie uns per WhatsApp das Traktormodell, Fotos beider Befestigungen und die Maße Ihres bisherigen Oberlenkers. Nennen Sie auch das Anbaugerät. Die Artikelnummer ist bereits in der Nachricht enthalten.

Beratung per WhatsApp
