Beschreibung

HYDRAULIKZYLINDER-ERSATZTEILE · DOPPELTWIRKEND

Hydraulikzylinder-Dichtsätze – doppeltwirkend

Dichtsätze zur Wartung und Abdichtung kompatibler doppeltwirkender SPH-Hydraulikzylinder in Landtechnik und Industrie.

Der Satz umfasst die in der Tabelle angegebenen Dichtungselemente. Beim Maß 32/20 ist keine Führungsabmessung angegeben; das bedeutet nicht, dass dieses Bauteil sicher fehlt.

Passende Ersatzteile für die fachgerechte Instandsetzung; wählen Sie aus acht metrischen Bohrungs-/Stangengrößen.

Zylinderbohrung / Kolbenstangendurchmesser (mm)

40/25 bezeichnet 40 mm Zylinderbohrung und 25 mm Kolbenstange. Wählen Sie die Größe in den Produktvarianten.

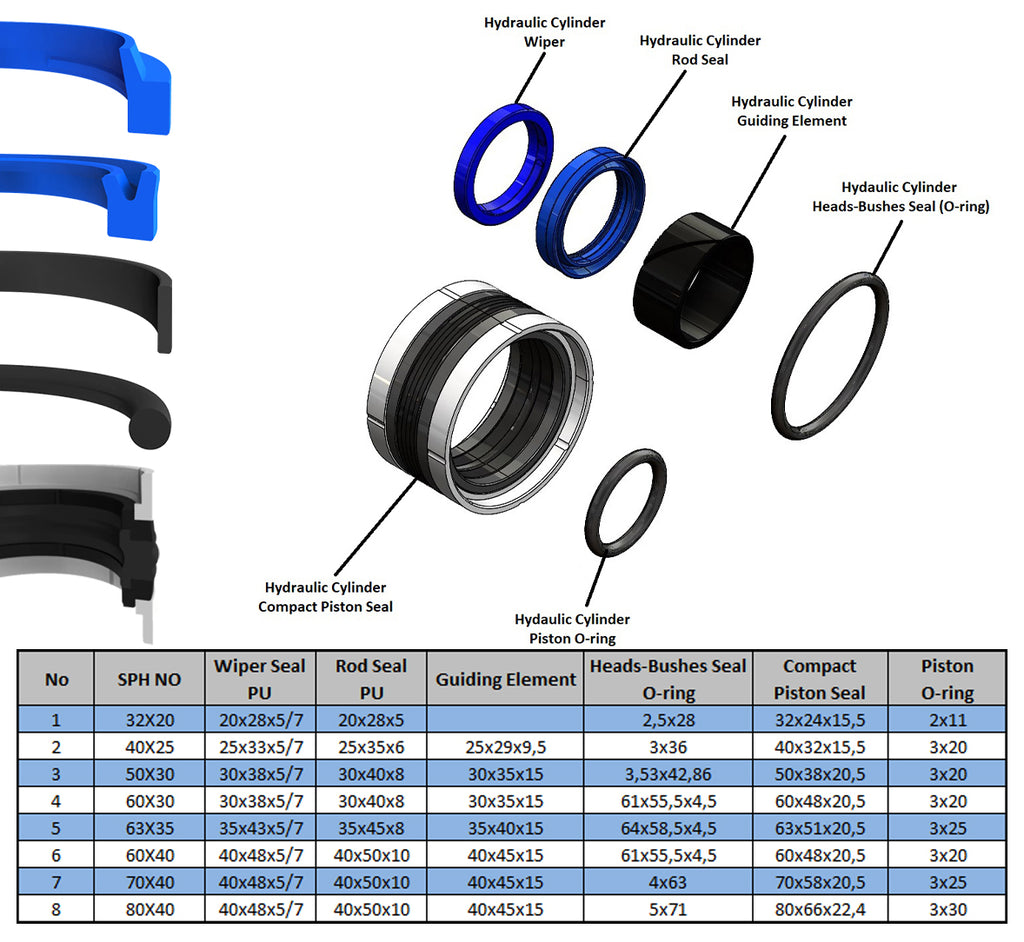

Technische Maße und Lieferumfang

Zylindergröße antippen, um die technischen Maße zu öffnen.

32/20 mm  ·  SPH341022
Abstreifer (PU)20x28x5/7 mm
Stangendichtung (PU)20x28x5 mm
FührungselementNicht angegeben
Kopf-/Buchsen-O-Ring2,5x28 mm
Kompakt-Kolbendichtung32x24x15,5 mm
Kolben-O-Ring2x11 mm
40/25 mm  ·  SPH341023
Abstreifer (PU)25x33x5/7 mm
Stangendichtung (PU)25x35x6 mm
Führungselement25x29x9,5 mm
Kopf-/Buchsen-O-Ring3x36 mm
Kompakt-Kolbendichtung40x32x15,5 mm
Kolben-O-Ring3x20 mm
50/30 mm  ·  SPH341024
Abstreifer (PU)30x38x5/7 mm
Stangendichtung (PU)30x40x8 mm
Führungselement30x35x15 mm
Kopf-/Buchsen-O-Ring3,53x42,86 mm
Kompakt-Kolbendichtung50x38x20,5 mm
Kolben-O-Ring3x20 mm
60/30 mm  ·  SPH341025
Abstreifer (PU)30x38x5/7 mm
Stangendichtung (PU)30x40x8 mm
Führungselement30x35x15 mm
Kopf-/Buchsen-O-Ring61x55,5x4,5 mm
Kompakt-Kolbendichtung60x48x20,5 mm
Kolben-O-Ring3x20 mm
63/35 mm  ·  SPH341036
Abstreifer (PU)35x43x5/7 mm
Stangendichtung (PU)35x45x8 mm
Führungselement35x40x15 mm
Kopf-/Buchsen-O-Ring64x58,5x4,5 mm
Kompakt-Kolbendichtung63x51x20,5 mm
Kolben-O-Ring3x25 mm
60/40 mm  ·  SPH341027
Abstreifer (PU)40x48x5/7 mm
Stangendichtung (PU)40x50x10 mm
Führungselement40x45x15 mm
Kopf-/Buchsen-O-Ring61x55,5x4,5 mm
Kompakt-Kolbendichtung60x48x20,5 mm
Kolben-O-Ring3x20 mm
70/40 mm  ·  SPH341026
Abstreifer (PU)40x48x5/7 mm
Stangendichtung (PU)40x50x10 mm
Führungselement40x45x15 mm
Kopf-/Buchsen-O-Ring4x63 mm
Kompakt-Kolbendichtung70x58x20,5 mm
Kolben-O-Ring3x25 mm
80/40 mm  ·  SPH341028
Abstreifer (PU)40x48x5/7 mm
Stangendichtung (PU)40x50x10 mm
Führungselement40x45x15 mm
Kopf-/Buchsen-O-Ring5x71 mm
Kompakt-Kolbendichtung80x66x22,4 mm
Kolben-O-Ring3x30 mm
Wichtig: Kompatibilität prüfen

Diese Maße gelten für die entsprechenden Hydraulikzylinder von Spare Parts Holland (SPH). Bei anderen Herstellern sämtliche Durchmesser, Dichtungsprofile, Nuten, Befestigungen und Gewinde mit dem Originalteil vergleichen. Gleiche Bohrung und Stangengröße garantieren keine Passgenauigkeit.

Fragen zur Auswahl? Senden Sie uns Fotos und Maße Ihres bisherigen Bauteils.

Montage und Wartung

Hydraulikanlage vor der Demontage drucklos machen. Oberflächen, Dichtungen und Führungen prüfen. Montage und Funktionstest durch qualifiziertes Personal vornehmen lassen.

Häufige Fragen

Passt das Ersatzteil auch für einen Zylinder einer anderen Marke?

Nur wenn sämtliche Maße, Dichtungsprofile und Befestigungsmerkmale übereinstimmen. Vergleichen Sie das Originalbauteil und die technische Zeichnung.
