Unterlenker-Fanghaken Kat. 2 ohne Schweißen – SPH430530

✓ Kein Schweißen oder Schneiden erforderlich

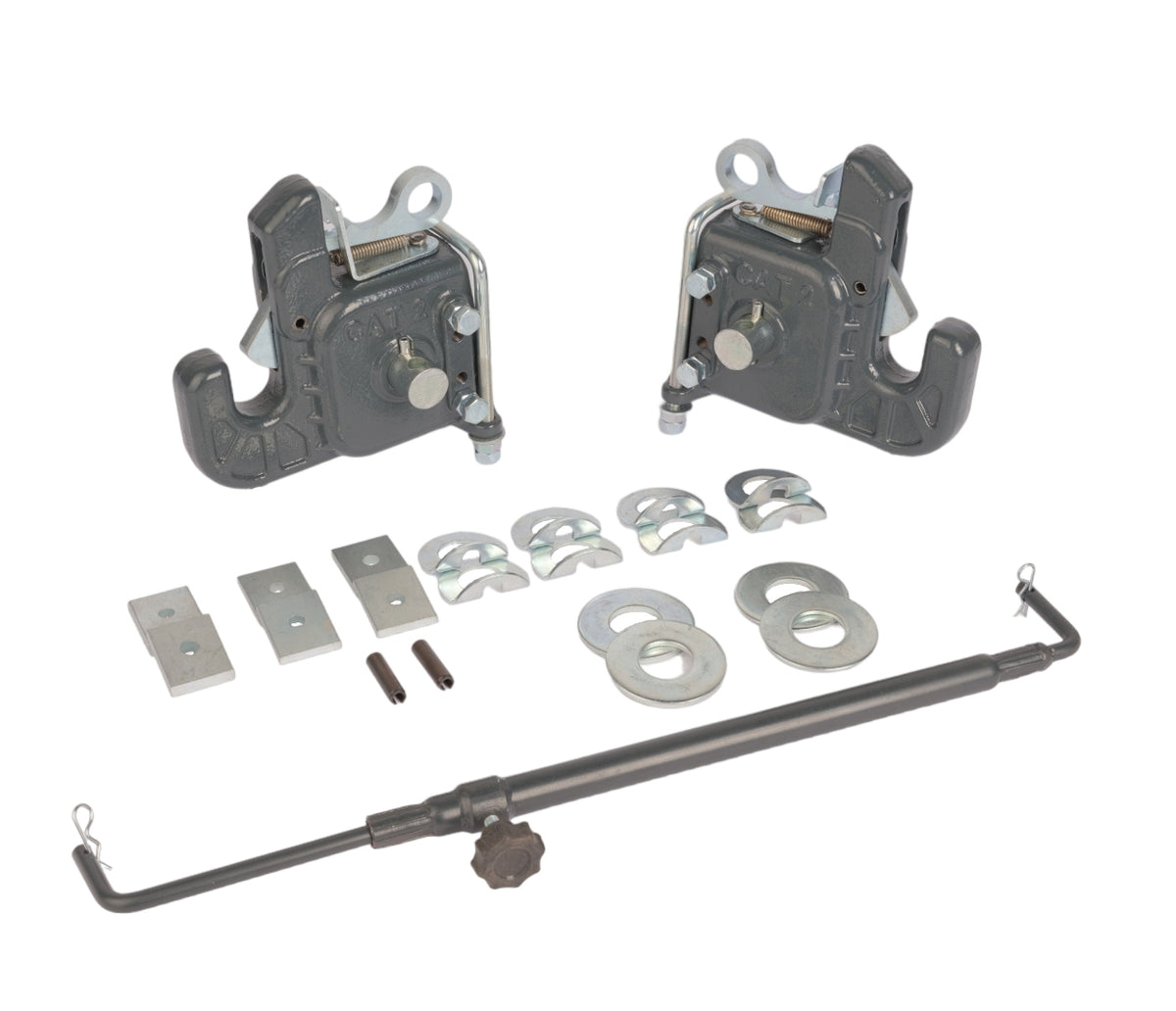

Die Fanghaken-Einheiten werden mit anschraubbaren Montageteilen an kompatiblen vorhandenen Traktorunterlenkern befestigt. Eine dauerhafte Änderung durch Schweißen ist nicht erforderlich.

✓ Schnellerer Gerätewechsel
Erleichtert das Ankuppeln kompatibler Pflüge, Grubber, Eggen, Sämaschinen, Düngerstreuer und anderer Dreipunktgeräte der Kategorie 2.

✓ Federbelastete Verriegelungen
Der integrierte federbelastete Verriegelungsmechanismus hält die Anschlussbolzen des Geräts in den Fanghaken. Bei Bedarf lassen sich die Verriegelungen auch in geöffneter Stellung halten.

✓ Abnehmbar und wiederverwendbar
Die Schraubkonstruktion ermöglicht es, die Einheiten abzunehmen und an einem anderen kompatiblen Traktor zu montieren.

✓ Einstellbarer Unterlenkerabstand
Die Stabilisierungsstange verbindet die linke und rechte Fanghaken-Einheit und hilft, beim Ankuppeln den gewünschten Unterlenkerabstand einzuhalten.

✓ Zwei unabhängige Einstellsysteme
Ausrichtplatten richten die Fanghaken parallel zu den Unterlenkern aus. Separate Distanzscheiben verringern übermäßiges seitliches Spiel an den Hauptbefestigungsbolzen.

Unterlenker Ihres Traktors prüfen

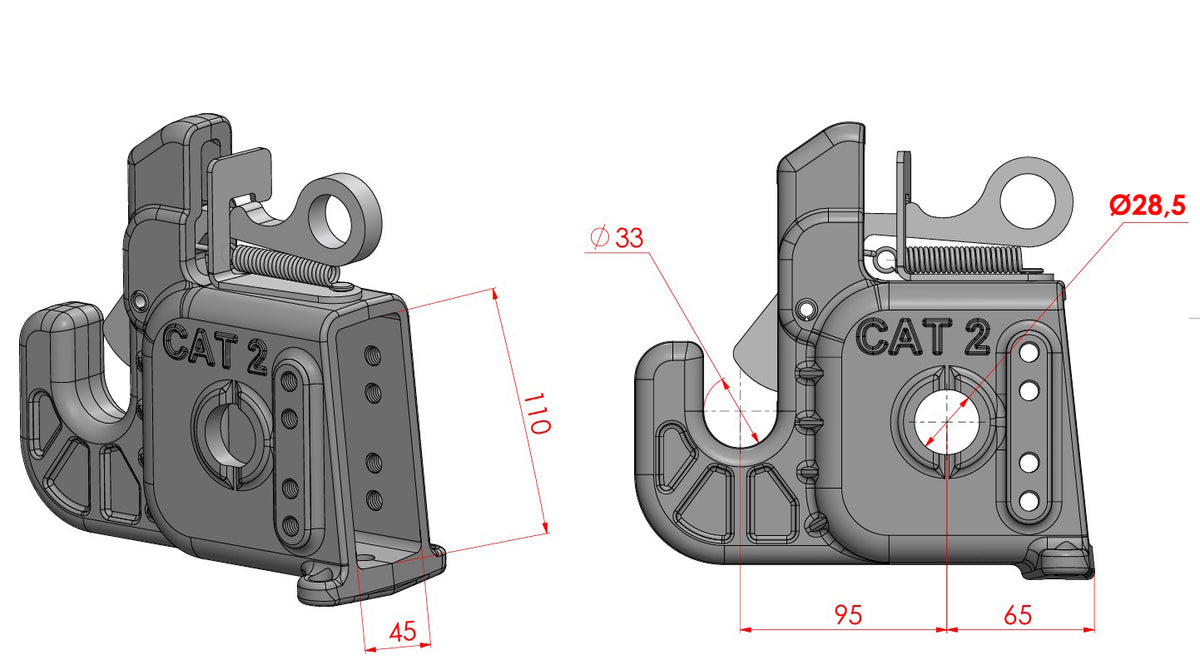

Der innere Montageraum des Fanghakengehäuses Kat. 2 beträgt 110 × 45 mm (4.33 × 1.77"). Der Unterlenker muss mit ausreichend Freiraum für eine sichere Montage in diesen Raum passen.

• Prüfen Sie, ob Ihr Traktor eine kompatible Dreipunktaufnahme Kat. 2 besitzt.
• Messen Sie Höhe und Dicke des Unterlenkers.
• Prüfen Sie, ob der Unterlenker in den Montageraum des Fanghakens passt.
• Prüfen Sie, ob die Bohrung der vorhandenen Unterlenkerkugel den Hauptbefestigungsbolzen Ø28.5 mm (1.12") aufnimmt.
• Prüfen Sie, ob sich die Montageteile richtig positionieren und sichern lassen.
• Prüfen Sie die unteren Anschlussbolzen des Geräts auf Kompatibilität mit den Fanghaken Kat. 2.

Hilfe bei der Kompatibilität benötigt? Senden Sie Spare Parts Holland vor der Bestellung Fotos und Maße der Unterlenker Ihres Traktors.

1. Ausrichtplatten – 6 mm & 10 mm

Die Ausrichtplatten werden innen im unteren hinteren Bereich jedes Fanghakengehäuses angebracht, um das Schnellkuppelsystem parallel zum Unterlenker auszurichten.

Je Fanghaken-Einheit: Eine Ausrichtplatte mit 10 mm (0.39") und zwei mit 6 mm (0.24") werden mitgeliefert. Wählen Sie die passende Kombination zur korrekten Ausrichtung und sichern Sie diese mit dem mitgelieferten Befestigungsmaterial.

2. Distanzscheiben – 3 mm & 5 mm

Die Enden von Traktorunterlenkern Kat. 2 können unterschiedlich breit sein. Die mitgelieferten Distanzscheiben werden auf dem Hauptbefestigungsbolzen Ø28.5 mm (1.12") an den entsprechenden Seiten der vorhandenen Unterlenkerkugel eingesetzt.

Diese Scheiben verringern übermäßiges seitliches Spiel im Fanghakengehäuse. Wählen und positionieren Sie die Scheiben entsprechend der Breite des vorhandenen Unterlenkerendes.

Ausrichtplatten und Distanzscheiben erfüllen unterschiedliche Aufgaben. Die Platten stellen den Winkel des Fanghakens zum Unterlenker ein; die Scheiben verringern das seitliche Spiel am Hauptbefestigungsbolzen.

Schritt 1 – Fanghaken-Einheiten vorbereiten
Entfernen Sie die Hauptbefestigungsbolzen und Sicherungssplinte. Lösen Sie die seitlichen Stellschrauben und Kontermuttern.

Schritt 2 – Fanghaken positionieren
Schieben Sie jedes Schnellkuppelgehäuse Kat. 2 über den zugehörigen Unterlenker.

Schritt 3 – Ausrichtung einstellen
Prüfen Sie den parallelen Verlauf zum Unterlenker. Wählen Sie die erforderlichen Ausrichtplatten mit 6 mm (0.24") oder 10 mm (0.39") und sichern Sie diese mit dem Befestigungsmaterial im Fanghakengehäuse.

Schritt 4 – Seitliches Spiel einstellen
Setzen Sie die benötigten Distanzscheiben mit 3 mm (0.12") oder 5 mm (0.20") auf den Hauptbefestigungsbolzen neben der vorhandenen Unterlenkerkugel, um übermäßiges seitliches Spiel zu verringern.

Schritt 5 – Hauptbolzen und U-Bügel sichern
Führen Sie den Hauptbefestigungsbolzen Ø28.5 mm (1.12") durch Fanghaken-Einheit und vorhandene Unterlenkerkugel. Sichern Sie den Bolzen und montieren Sie die U-Bügel-Befestigungsteile.

Schritt 6 – Beide Fanghaken ausrichten und festziehen
Richten Sie die linke und rechte Einheit mit den seitlichen Stellschrauben aus. Ziehen Sie Stellschrauben, Kontermuttern und U-Bügel-Muttern fest. Prüfen Sie den sicheren Sitz aller Montage- und Sicherungsteile.

Prüfen Sie bei zapfwellengetriebenen Geräten die Position der Stabilisierungsstange. Sie darf die Gelenkwelle oder andere bewegliche Teile nicht beeinträchtigen. Befolgen Sie die mitgelieferte Montageanleitung.

Anschlussinformation: Der Hauptbefestigungsbolzen wird durch die vorhandene Kugel im Traktorunterlenker geführt. Der Schnellkuppelsatz benötigt keine separaten Gerätekugeln; separate Unterlenkerkugeln werden nicht mitgeliefert.

Cat. 2-Unterlenker Ihres Traktors umrüsten

Erleichtern Sie das Ankuppeln kompatibler Landmaschinen mit dem SPH430530 Schnellkuppel-Umrüstsatz Kat. 2 ohne Schweißen.
