Hydraulische topstang Cat 1 met vanghaak (650–990 mm) inclusief 2 slangen – SPH320093

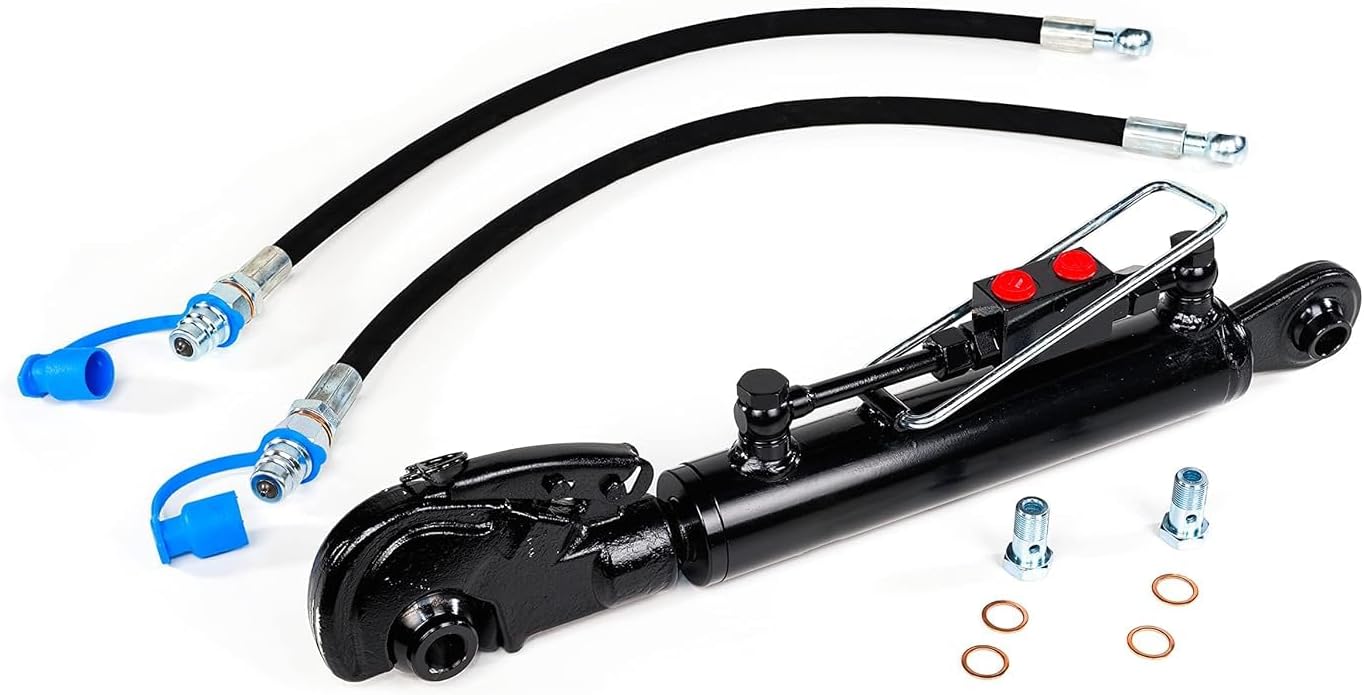

Wat wordt er meegeleverd?

U ontvangt de topstang met de volgende onderdelen:

• 1 × hydraulische topstang
• 2 × hydrauliekslangen — DN10 / 3/8″ SAE 100 R1AT; 75 cm; mannelijke 1/2″ poppet-snelkoppelingen
• 2 × banjobouten — 3/8″ BSP
• 4 × afdichtringen

De lengte van 75 cm is inclusief snelkoppeling, gemeten vanaf het midden van het banjo-oog tot de punt van de snelkoppeling.

Het hydraulische vergrendelblok is het ventielblok boven op de cilinder. De vergrendeling van de vanghaak is een apart onderdeel. Controleer vóór montage of de snelkoppelingen op uw tractor aansluiten en of de slangen in alle werkstanden voldoende ruimte hebben.

Past deze uitvoering bij uw tractor?

Deze uitvoering heeft een kogelgewricht aan de cilinderzijde en een vanghaak aan de zuigerstangzijde. De vanghaak sluit om een passende kogel. Controleer daarom de combinatie van haak, kogel en bevestigingspen, niet alleen de penmaat. Voor het in- en uitschuiven gebruikt u een dubbelwerkende hydraulische aansluiting op de tractor.

De maat 50/30 betekent een cilinderboring van 50 mm en een zuigerstangdiameter van 30 mm. Dit zijn andere maten dan de bevestigingsgaten. De bevestigingsgaten hebben een diameter van Ø19,2 mm en de aansluitbreedte is aan beide uiteinden 44 mm. Vergelijk ook de ruimte rond de haak en de bediening van de haakvergrendeling.

Technische gegevens

¹ Meet van het middelpunt van het kogelgewricht tot het middelpunt van de kogel in de vanghaak. De gatdiameter is niet automatisch de nominale penmaat; 44 mm is niet de haakopening.

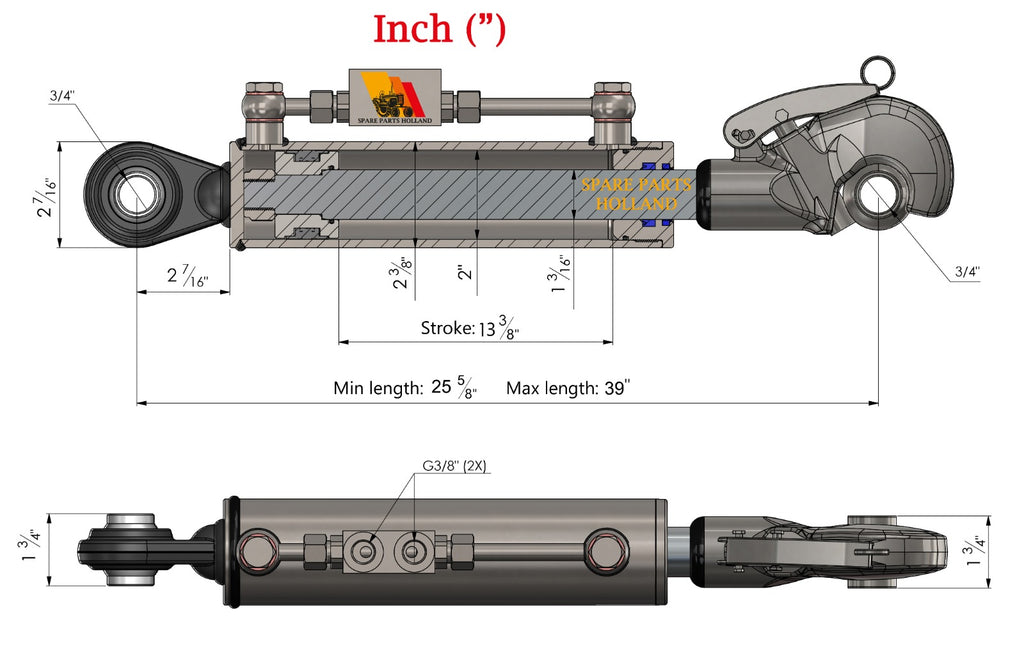

Bekijk de metrische technische tekening voor de meetpunten en aansluitdetails.

Controle vóór montage

1. Vergelijk het lengtebereik: controleer of 650–990 mm past bij de benodigde standen van uw werktuig.
2. Controleer beide aansluitingen: vergelijk de pennen, kogel, vanghaak, aansluitbreedtes en vrije ruimte. Controleer vóór gebruik of de haak correct is gesloten en vergrendeld.
3. Controleer de hydrauliek: vergelijk de dubbelwerkende bediening en de snelkoppelingen met de meegeleverde onderdelen. G3/8″ is de cilinderpoortmaat; dit zegt niet welke snelkoppeling uw tractor heeft.
4. Controleer de slangloop: voorkom knikken, spanning en contact met bewegende onderdelen tijdens het heffen en verstellen.

Een ander lengtebereik nodig?

Vergelijk de andere 50/30-uitvoeringen met vanghaak: 455–615 mm (160 mm slag), 505–715 mm (210 mm slag), 575–855 mm (280 mm slag). Controleer bij iedere uitvoering opnieuw de aansluitmaten en beide eindlengtes.

Bekijk alle hydraulische topstangen Cat 1 met vanghaak. Zoekt u kogelgewrichten aan beide uiteinden? Bekijk dan de standaard hydraulische topstangen Cat 1.
