Teleskopcylindrar med 2 steg
Fyra modeller med slaglängder på 500, 620, 700 och 820 mm. Modellen med 700 mm har en annan infästning än de övriga tre; jämför ritningarna.
Visa modeller med 2 stegHydrauliska teleskopcylindrar
En hydraulisk teleskopcylinder har flera utskjutande steg. Den kombinerar därmed en lång slaglängd med en relativt kompakt indragen längd. Jämför modeller med 2, 3 och 4 steg för din tipp- eller lyftkonstruktion utifrån slaglängd, inbyggnadsutrymme och infästning.
Börja med konstruktionen och infästningen
Antalet steg eller slaglängden avgör inte ensamt vilken cylinder som passar. Jämför infästningen i maskinen och den rörliga delen, den indragna längden och frigången under hela rörelsen. Kontrollera sedan modellens specifika tryck- och belastningsuppgifter.
Välj antal steg
Teleskopcylindrar med 3 steg
Fyra modeller med slaglängder på 570, 730, 912 och 1030 mm. Kontrollera även sidoinfästningen och anslutningen till den rörliga delen.
Visa modeller med 3 stegTeleskopcylindrar med 4 steg
Tre modeller med slaglängder på 726, 945 och 1190 mm. Jämför inbyggnadsutrymme och infästning. Fler steg innebär inte automatiskt högre tillåten belastning.
Visa modeller med 4 stegJämför slaglängd och SPH-kod
Slaglängden är utskjutningssträckan, inte den totala längden. Klicka på SPH-koden för produkt och teknisk ritning. Infästningen varierar mellan modellerna. Öppna önskad grupp för att se koder och slaglängder.
Infästningar: jämför utförandet, inte bara slaglängden

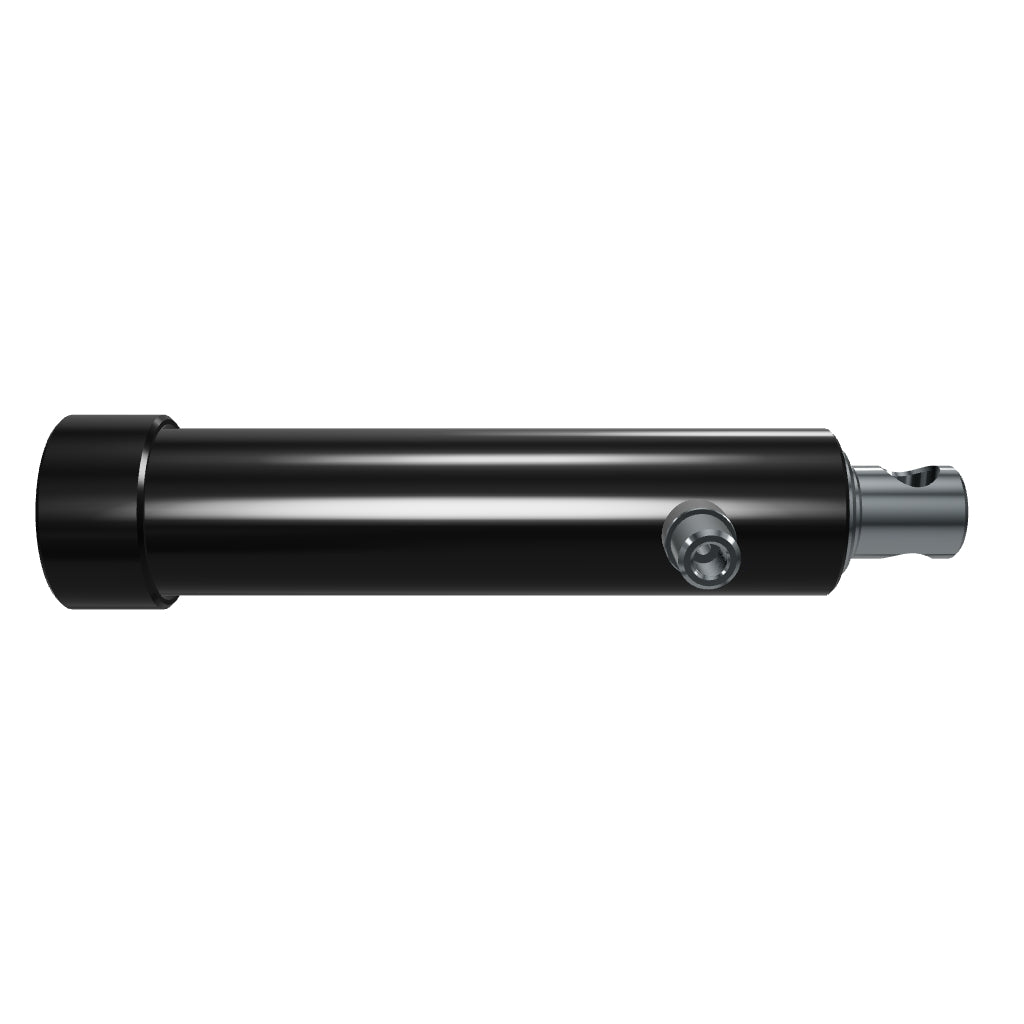

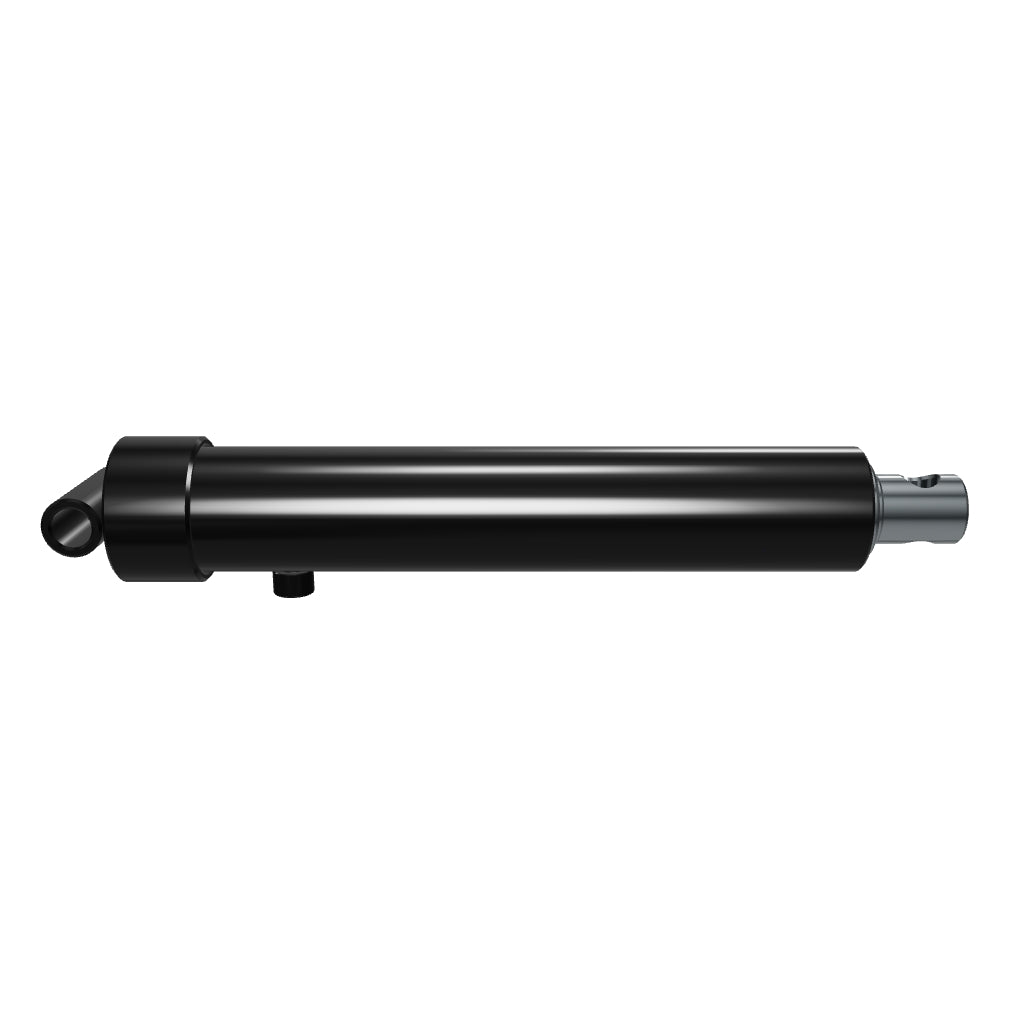

Modellerna med 2 steg och slaglängder på 500, 620 och 820 mm har infästningspunkter på cylinderns sidor och ett hål i den utskjutande änden. Modellen med 700 mm har infästningshål i båda ändarna. Ritningarna för modeller med 3 och 4 steg visar sidoinfästning och en rörlig anslutning med monteringsplatta i den utskjutande änden.
Mät infästningen i din konstruktion och jämför mått och mätpunkter med produktritningen. En annan slaglängd kan även innebära andra monteringsmått.
Kontrollera inbyggnadslängd och rörelse
Kontrollera utrymmet med cylindern helt indragen och utskjuten med samma mätpunkter som i ritningen. Ta hänsyn till tippflakets eller lyftdelens rörelse: erforderlig cylinderslaglängd är inte automatiskt samma som den vertikala lyfthöjden.
Belastning, tryck och hydraulanslutningar
Anpassa cylindern till hela konstruktionen och hydraulsystemet. Infästningspunkternas placering och lastfördelningen påverkar vilken cylinder som krävs. Använd uppgifterna för vald modell; utgå inte från ett gemensamt tryck- eller kapacitetsvärde för hela kollektionen.
Pumpen måste passa cylindern och systemet. Se vid behov den borrmaskinsdrivna hydrauliska tipppumpen SPH390255 och kontrollera tryck, erforderlig oljevolym och anslutningar innan du väljer en kombination.
Behöver du ingen teleskopmodell? Jämför Enkelverkande hydraulcylindrar eller Dubbelverkande hydraulcylindrar. Tillbaka till Alla hydraulcylindrar.
Vanliga frågor
Vad betyder 2, 3 eller 4 steg?
Antalet steg anger hur många delar som skjuts ut teleskopiskt. Jämför även total slaglängd, indragna mått och infästning.
Kan jag välja enbart efter slaglängd?
Nej. Kontrollera också infästningspunkter, tillgängligt utrymme och modellens specifika tryck- och belastningsuppgifter. Slaglängden beskriver bara utskjutningssträckan.
Är alla infästningar likadana?
Nej. Även inom gruppen med 2 steg finns olika infästningar. Jämför den tekniska ritningen med den befintliga konstruktionen.
Är cylinderns tonnage samma som släpvagnens lastförmåga?
Inte utan bedömning av hela konstruktionen. Cylinderuppgifter anger inte automatiskt släpvagnens tillåtna lastförmåga. Infästningspunkter, lastfördelning och konstruktion måste bedömas tillsammans.
Behöver du hjälp att välja?
Skicka foton på cylindern och infästningen via WhatsApp, tillsammans med önskad slaglängd och tillgängligt inbyggnadsutrymme. Ange användningsområde och, om känt, hydraultryck och SPH-nummer.
