Työntövarren varaosat ja tarvikkeet
Etsitkö hydraulisen työntövarren osia? Valikoimassa on letkusarjoja, työntövarren pidikkeitä, palloja, supistusholkkeja, hitsattavia palloniveliä ja hydrauliikan korjausosia. Valitse osa ja vertaa rakennetta nykyiseen työntövarteesi.
Valitse osan ja mittojen perusteella. Pelkkä luokka 1, 2 tai 3 ei varmista sopivuutta. Tarkista mekaaniset mitat tai hydrauliikkaliitännät tuotesivulta ja saatavilla olevasta piirustuksesta.
Mitä työntövarren osaa etsit?
| Osa | Valitse malli |
|---|---|
| Letkusarjat | Tarkista letkun pituus ja molemmat liitännät. |
| Työntövarren pidikkeet | Vertaa kiinnitystä ja asennuspaikkaa. |
| Palloteline | Irrallisten pallojen säilytykseen; pallot eivät sisälly. |
| Työntövarren pallot | Vertaa reikää, ulkohalkaisijaa ja leveyttä. |
| Supistusholkit | Tarkista sisä- ja ulkohalkaisija sekä pituus. |
| Hitsattavat pallonivelet | Vertaa hitsauspäätä ja liitäntämittoja. |
| Venttiili ja banjo-osat | Tarkista liitännät ja asennustapa. |
| Sylinterin korjaus | Valitse rakenteen ja osan mittojen mukaan. |
Työntövarren pallot: tarkista muutkin mitat kuin reikä
Vertaa reiän halkaisijaa tapin halkaisijaan. Myös ulkohalkaisijan ja leveyden on sovittava kouraan tai kiinnitykseen. Molemmissa piirustuksissa ulkohalkaisija on Ø50 mm, mutta reiät ja leveydet eroavat.
| Tuote | Reikä | Mitat¹ |
|---|---|---|
| Cat 1 · SPH341114 | Ø19,2 mm | Ø50 / 44 mm |
| Cat 2 · SPH341115 | Ø25,4 mm | Ø50 / 51 mm |
¹ Pallon ulkohalkaisija / leveys suoraan metrisestä tuotepiirustuksesta. Tarkista myös muoto ja sopivuus kouraan tai kiinnitykseen.
Supistusholkin tai hitsattavan pallonivelen valinta
Supistusholkki asennetaan nykyiseen reikään, ja sen sisäreikä on pienempi tappia varten. Tarkista molemmat halkaisijat ja pituus. Vaihtoehdoissa on eri mitat; älä valitse vain luokan perusteella.
Hitsattavan pallonivelen rakenne eroaa irrallisesta työntövarren pallosta. Vertaa hitsauspäätä, reikää ja muita piirustusmittoja. Arvioituta rakenne ja hitsausliitos ennen nykyisen työntövarren muuttamista.
Tarkista letkut ja venttiilin osat erikseen

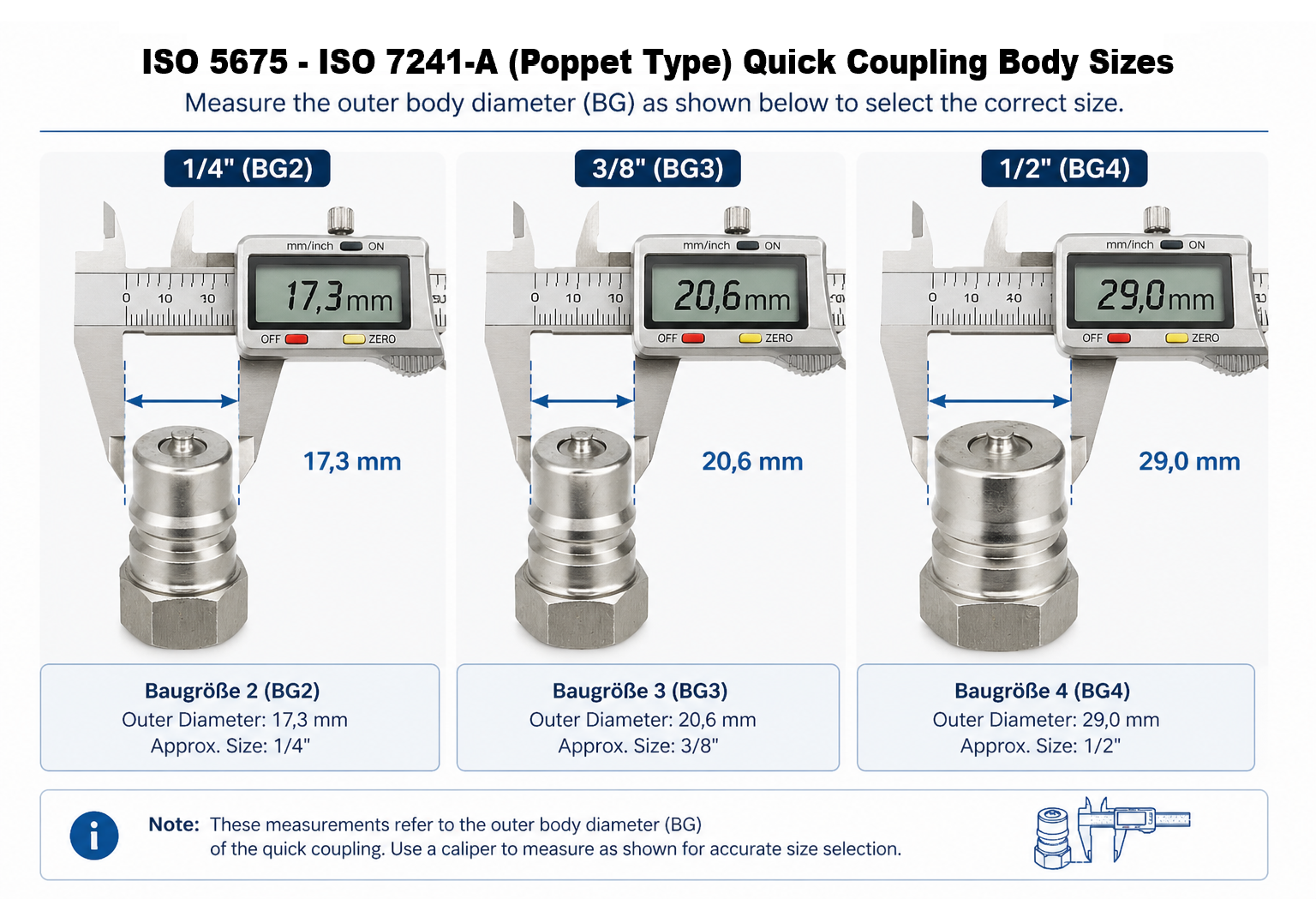

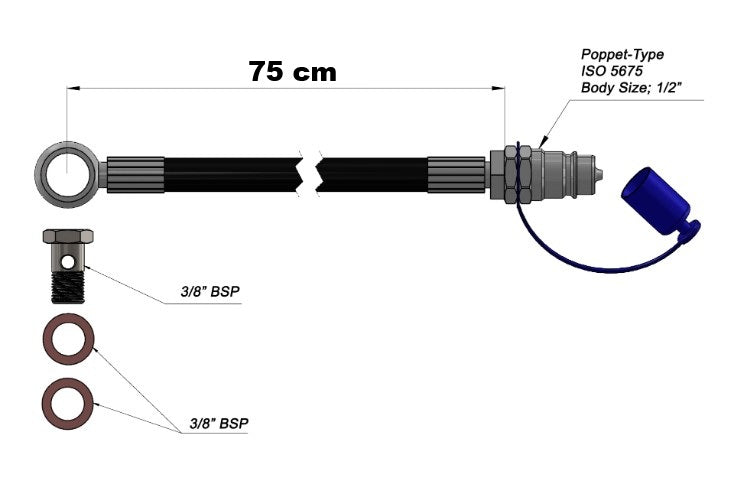

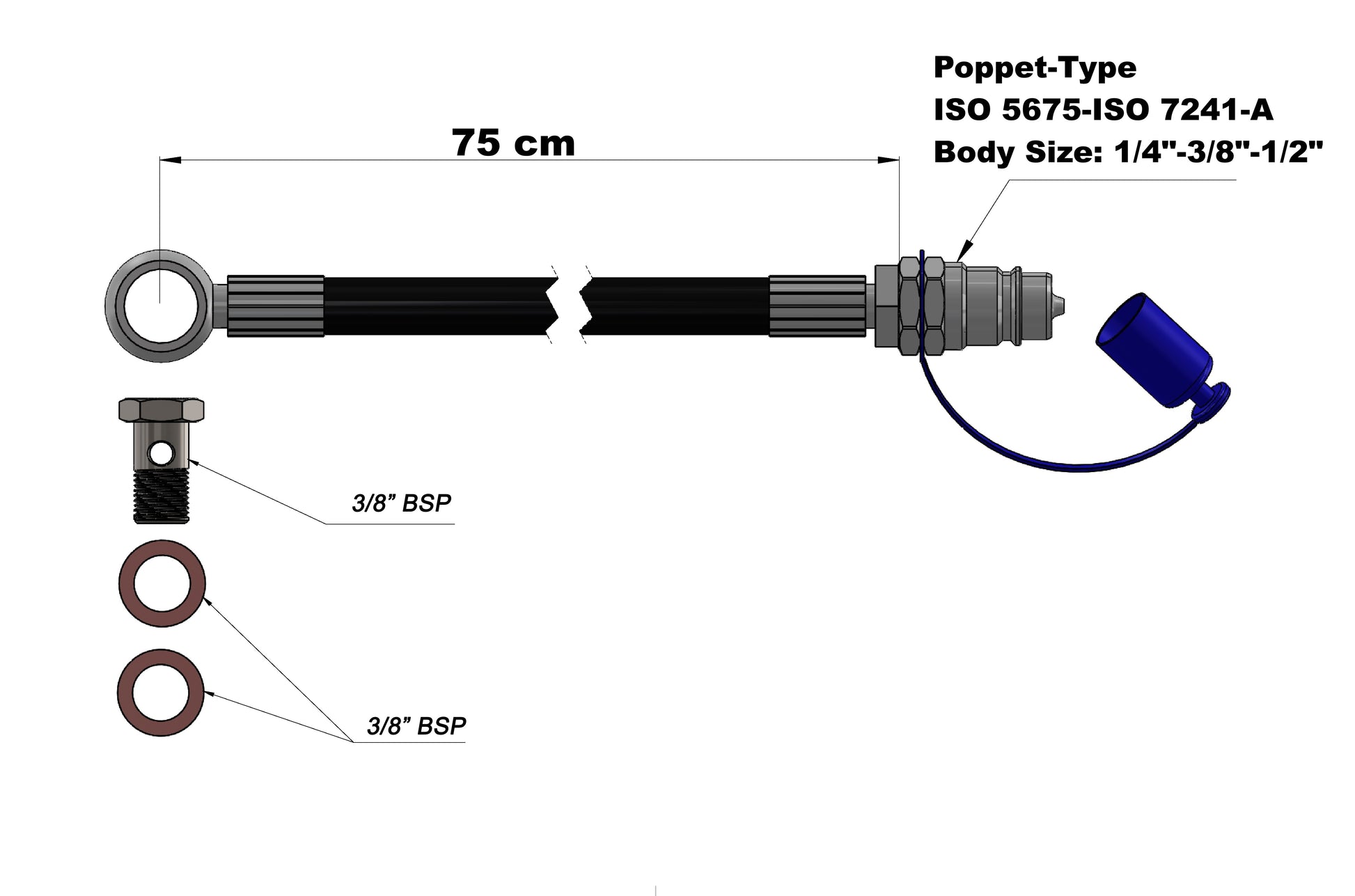

Vertaa letkun pituutta, sylinteriliitäntää ja traktorin pikaliitintä. Pikaliittimen koko ja sylinteriliitännän kierre ovat eri tietoja. Mittaa samoista pisteistä kuin piirustuksessa.
Ohjatun vastaventtiilin on sovittava sylinteriin ja hydrauliikkapiiriin. Tarkista liitännät, tila ja asennustapa. Sama kierrekoko ei yksin varmista vaihdettavuutta.
Sylinterin korjaus: poraus ja männänvarsi ovat lähtökohta
Sylinterin korjausosissa 50/30 mm tarkoittaa 50 mm:n sylinteriporausta ja 30 mm:n männänvartta. Sama mittapari ei takaa tiivisteiden, männän tai päätyholkin sopivuutta. Vertaa myös rakennetta ja yksittäisten osien mittoja.
Kirjaa työntövarren tuotekoodi ja ota kuvat nykyisestä osasta. Jos tarvittava mitta puuttuu, varmista sopivuus ennen tilausta.
Tarvitsetko kokonaisen hydraulisen työntövarren?
Kaikki hydrauliset työntövarret · Cat 1 · Cat 2 · Cat 3
Vertaa kokonaisen työntövarren molempia kiinnityksiä, sisäänvedettyä ja ulostyönnettyä pituutta sekä hydrauliikkaliitäntöjä.
Usein kysytyt kysymykset
Riittääkö oikea reiän halkaisija?
Ei. Myös ulkohalkaisijan ja leveyden on sovittava kouraan tai kiinnitykseen. Käytä valitun tuotteen piirustusta.
Onko työntövarren pidike sama kuin palloteline?
Pidike tukee sopivaa työntövartta silloin, kun sitä ei käytetä. Pallotelineessä säilytetään irrallisia veto- tai työntövarren palloja.
Muodostavatko erilliset banjo-osat kokonaisen asennussarjan?
Osat ovat erillisiä vaihtoehtoja tuotesivulla. Tarkista valittu vaihtoehto ja toimitussisältö. Venttiili asennussarjoineen on valintaoppaassa erillinen tuote.
Sopivatko osat, joissa on sama poraus ja männänvarsi?
Eivät automaattisesti. Myös rakenteen, tiivisteiden ja osien mittojen on vastattava toisiaan. Lähetä epäselvässä tapauksessa tuotekoodi, kuvat ja mitat WhatsAppissa.
Tarvitsetko apua osan valinnassa?
Lähetä WhatsAppissa työntövarren tuotekoodi, kuvat osasta ja mitatut mitat. Kerro, mitä osaa tai vaihtoehtoa harkitset.
