Barre de poussée hydraulique Cat 2 avec crochet et deux flexibles — SPH320053
Barre de poussée hydraulique Cat 2 avec crochet et deux flexibles — SPH320053
Barre de poussée hydraulique Cat 2 avec crochet automatique (600–880 mm), 2 flexibles inclus – SPH320053

Barre de poussée hydraulique Cat 2 avec crochet automatique (600–880 mm), 2 flexibles inclus – SPH320053

SKU :  SPH320053
€215,00
€177,69 HT
Expédition calculée lors du paiement.
En stock
Prix dégressifs
Quantité Prix unitaire (TTC)
1 pièce €215,00
Dès 10 pièces €207,06
Dès 20 pièces €199,11

Les troisièmes points hydrauliques complets se cumulent. La remise s’affiche dans votre panier et au moment du paiement.
Garantie de 2 ans Informations sur la garantie
Livraison vers Pays-Bas Voir les informations de livraison
Excellent sur Trustpilot Lire nos avis
Garantie de 2 ans Voir Livraison : Pays-Bas Voir Excellent sur Trustpilot Avis

Description

Cette barre de poussée hydraulique Cat 2 avec crochet automatique, également appelée troisième point hydraulique, remplace le troisième point mécanique de votre tracteur. Réglez sa longueur avec l’hydraulique du tracteur pour modifier l’angle de travail de l’outil depuis le siège. Elle offre une longueur de 600–880 mm, une course de 280 mm et un alésage/diamètre de tige de 63/35 mm. Livrée avec 2 flexibles à raccords rapides, 2 vis banjo et 4 rondelles d’étanchéité.

CAT 2-2 · 600–880 MM · 63/35 MM

Vérifiez le montage avant de commander. Comparez la longueur nécessaire, les deux points de fixation et l’espace disponible avec le plan technique. La catégorie ou la marque du tracteur ne suffit pas à confirmer la compatibilité.

Trous de fixation : Ø25,4 mm ; largeurs : 51 mm et 51 mm.

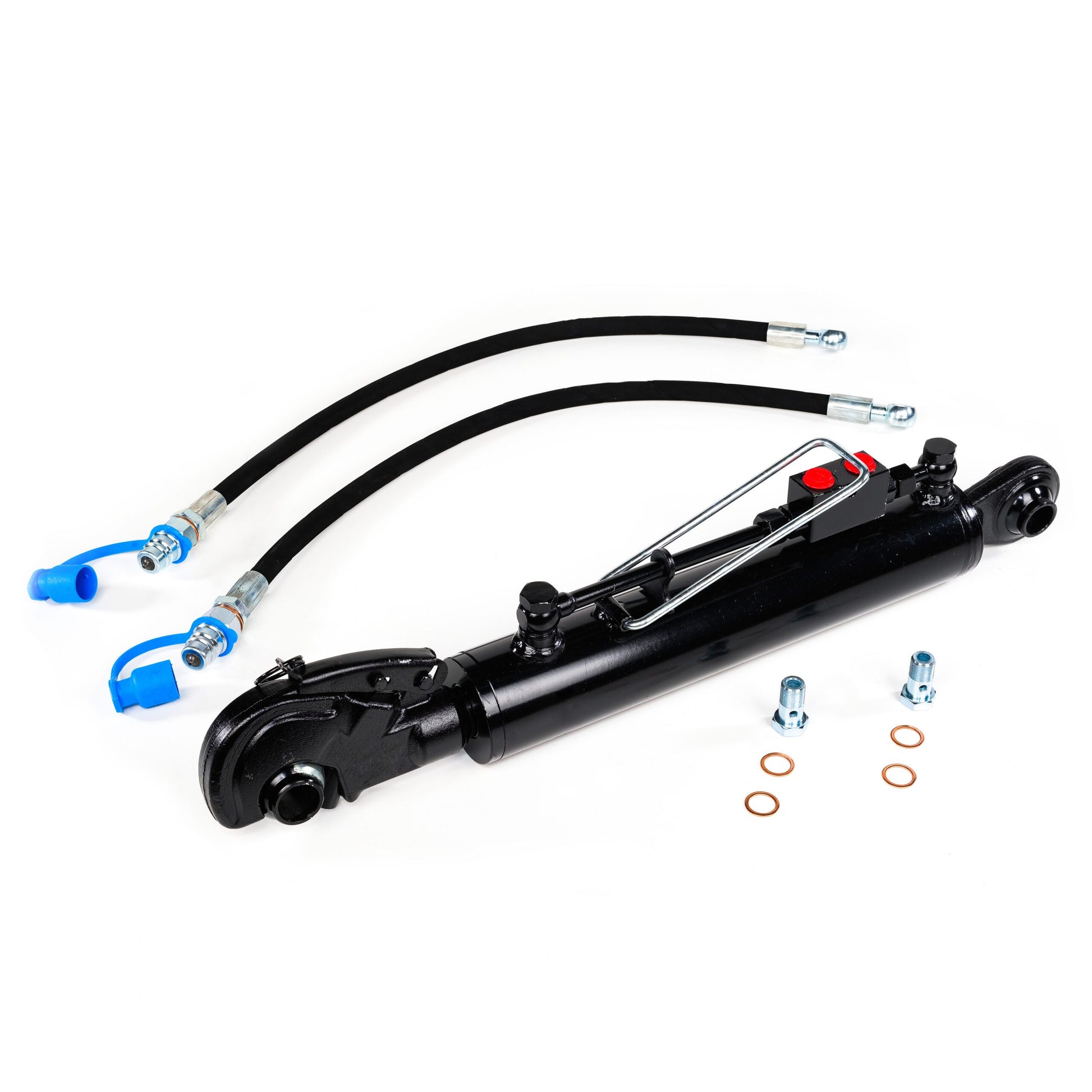

Contenu de la livraison

  • 1 × barre de poussée hydraulique
  • 2 × flexibles hydrauliques — DN10 / 3/8″ SAE 100 R1AT ; 75 cm; Coupleurs rapides mâles 1/2″ à clapet; capuchons de protection
  • 2 × vis banjo — 3/8″ BSP
  • 4 × joints d’étanchéité

La longueur de 75 cm comprend le coupleur rapide. Elle est mesurée du centre de l’œil banjo à la pointe du coupleur.

Le bloc hydraulique se trouve au-dessus du vérin. Vérifiez la correspondance des raccords rapides avec votre tracteur et le dégagement des flexibles dans toutes les positions de travail.

Cette version convient-elle à votre tracteur ?

Ce troisième point hydraulique possède une rotule côté corps du vérin et un crochet automatique côté tige. Vérifiez ensemble le crochet, la rotule adaptée et l’axe. Le crochet doit être fermé et verrouillé avant utilisation. Une commande hydraulique double effet est nécessaire. La désignation 63/35 correspond à un alésage de 63 mm et une tige de 35 mm.

Ce troisième point en acier possède un revêtement noir protecteur et une tige orientable. Le bloc hydraulique intégré avec clapet anti-retour aide à maintenir la longueur réglée après relâchement de la commande.

Le support intégré permet de suspendre le troisième point lorsqu’il n’est pas utilisé.

Caractéristiques techniques

RéférenceSPH320053
Catégorie des fixationsCat 2-2
ExtrémitésRotule et crochet automatique
Longueur rentrée¹600 mm
Longueur sortie¹880 mm
Course280 mm
Alésage / tige63 / 35 mm
Diamètre du trou de la rotuleØ25,4 mm
Diamètre du trou de la rotule dans le crochetØ25,4 mm
Largeur côté corps du vérin51 mm
Largeur côté crochet51 mm
Orifices du vérinG3/8″ (2×)
Pression de service180 bar
Pression maximale250 bar
Force de poussée5 700 kgf à 180 bar
Force de traction3 950 kgf à 180 bar
Puissance indicative du tracteur²40–120 ch
Commande hydrauliqueDistributeur hydraulique double effet nécessaire
Flexibles hydrauliquesDN10 / 3/8″ SAE 100 R1AT; 75 cm
Coupleurs rapidesCoupleurs rapides mâles 1/2″ à clapet; capuchons de protection
Vis banjo3/8″ BSP (2×)

¹ Mesurez du centre de la rotule au centre de la rotule logée dans le crochet. Le diamètre du trou ne correspond pas automatiquement au diamètre nominal de l’axe ; 51 mm ne désigne pas l’ouverture du crochet.

Consulter le plan technique métrique

² La puissance du tracteur est indicative. Vérifiez les fixations, la plage de longueur et l’utilisation prévue.

Contrôles avant le montage

  1. Comparez les longueurs minimale et maximale nécessaires avec la plage de 600–880 mm.
  2. Vérifiez les axes, les trous, les largeurs des deux fixations et l’espace disponible.
  3. Vérifiez la commande double effet et les raccords rapides. G3/8″ désigne les orifices du vérin, pas le type de raccord rapide du tracteur.
  4. Prévoyez un passage des flexibles sans pliure, traction ni contact avec les pièces mobiles.

Comparer d’autres plages de longueur

570–790 mm · 620–920 mm · 665–1005 mm.

Barres de poussée hydrauliques Cat 2 avec crochet

Questions fréquentes

Convient-elle à tous les tracteurs Cat 2 ?

Non. Vérifiez la plage de longueur, les deux fixations, les dégagements et les raccordements hydrauliques.

Comment mesurer la longueur nécessaire du troisième point ?

Mesurez du centre de la rotule au centre de la rotule logée dans le crochet. Comparez les longueurs minimale et maximale nécessaires à 600–880 mm. Ne mesurez pas jusqu’au bord extérieur du crochet. La cote de 51 mm ne désigne pas l’ouverture du crochet.

La course de 280 mm correspond-elle à la longueur totale ?

Non. La course est le déplacement du vérin. La longueur rentrée est de 600 mm et la longueur sortie de 880 mm, entre les points de fixation indiqués.

Besoin d’aide pour choisir ?

Envoyez-nous sur WhatsApp le modèle du tracteur, des photos des deux fixations et les dimensions de votre troisième point actuel. Précisez l’outil utilisé. La référence est déjà renseignée dans le message.
