Clapet anti-retour double piloté 1/4″ · 3/8″ · 1/2″ BSP

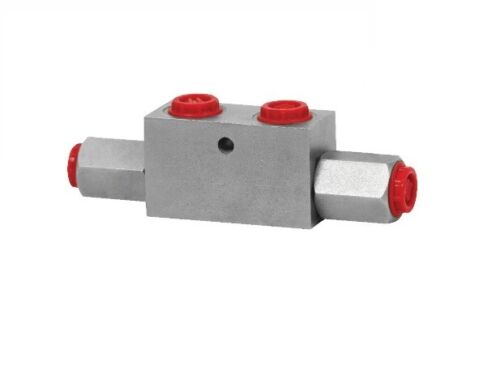

Ce clapet anti-retour hydraulique double piloté forme un bloc de verrouillage pour vérins double effet. Choisissez 1/4″, 3/8″ ou 1/2″ BSP pour les orifices d’alimentation et de vérin. Chaque version possède ses propres valeurs de débit, de pression maximale et de pression d’ouverture.

Choisissez la dimension de raccordement en haut de la page ou utilisez les liens de variantes ci-dessous. Vérifiez les caractéristiques de la référence correspondante.

Fonctionnement des clapets pilotés

Le bloc contient deux clapets anti-retour pilotés hydrauliquement. L’huile peut circuler de l’alimentation vers le vérin. Le retour du vérin est bloqué jusqu’à ce que la pression de pilotage ouvre le clapet concerné. Le bloc permet ainsi de verrouiller les deux côtés d’un vérin hydraulique double effet.

Il s’agit d’une fonction de verrouillage. Le clapet ne régule pas à lui seul la vitesse de descente d’une charge. Vérifiez que son fonctionnement et son schéma de raccordement conviennent à votre installation.

Caractéristiques par version

La dimension BSP indiquée s’applique à C1, C2, V1 et V2. La pression d’ouverture correspond à l’ouverture du clapet dans le sens passant ; ce n’est pas la pression de pilotage nécessaire pour déverrouiller un vérin chargé.

Dimensions par version

Les lettres de cote renvoient au plan dans les images. Toutes les dimensions ci-dessous sont en millimètres.

Raccordement et montage

Raccordez l’alimentation à V1 et V2 et les conduites du vérin à C1 et C2, conformément au schéma hydraulique. Avant le montage, vérifiez les raccords, l’espace disponible, la pression du système et le débit nécessaire. Travaillez sur un circuit dépressurisé et maintenez les conduites et raccords propres.

Cette version possède des orifices filetés BSP. Des raccords adaptés sont nécessaires pour raccorder un tube hydraulique. Ne choisissez pas uniquement selon la dimension : pression, débit et pression d’ouverture doivent également convenir.

Besoin d’une autre version ou de composants hydrauliques ?

Clapet double piloté 1/4″ BSP avec 12L · Clapet double piloté 3/8″ BSP avec 12L · Clapet double piloté 1/2″ BSP avec 15L.

Découvrez aussi nos valves hydrauliques et flexibles hydrauliques. Comparez les raccordements et les caractéristiques avant d’associer des composants.
