Tilbehør og reservedele til topstænger
Søger du dele til en hydraulisk topstang? Her finder du slangesæt, topstangsholdere, topstangskugler, reduktionsbøsninger, svejsbare kugleled og hydrauliske reparationsdele. Vælg delen, og sammenlign udførelsen med din eksisterende topstang.
Vælg efter del og mål. Kategori 1, 2 eller 3 alene bekræfter ikke pasformen. Kontroller mekaniske mål eller hydrauliktilslutninger på produktsiden og den tilgængelige tegning.
Hvilken topstangsdel søger du?
| Del | Vælg udførelse |
|---|---|
| Slangesæt | Kontroller slangelængde og begge tilslutninger. |
| Topstangsholdere | Sammenlign fastgørelse og monteringsposition. |
| Kugleholder | Til opbevaring af løse kugler; kugler medfølger ikke. |
| Topstangskugler | Sammenlign hul, udvendig diameter og bredde. |
| Reduktionsbøsninger | Kontroller indvendig og udvendig diameter samt længde. |
| Svejsbare kugleled | Sammenlign svejseende og tilslutningsmål. |
| Ventil og banjodele | Kontroller tilslutninger og montering. |
| Cylinderreparation | Vælg efter udførelse og komponentmål. |
Topstangskugler: kontroller mere end huldiameteren
Sammenlign huldiameteren med tappens diameter. Udvendig diameter og bredde skal også passe til fangkrogen eller forbindelsen. Begge tegninger angiver Ø50 mm udvendigt, men hullerne og bredderne er forskellige.
| Produkt | Hul | Mål¹ |
|---|---|---|
| Kat 1 · SPH341114 | Ø19,2 mm | Ø50 / 44 mm |
| Kat 2 · SPH341115 | Ø25,4 mm | Ø50 / 51 mm |
¹ Kuglens udvendige diameter / bredde, direkte fra den metriske produkttegning. Kontroller også form og pasning i fangkrogen eller forbindelsen.
Valg af reduktionsbøsning eller svejsbart kugleled
En reduktionsbøsning sættes i det eksisterende hul og giver et mindre indvendigt hul til tappen. Kontroller begge diametre og længden. Varianterne har forskellige mål; vælg ikke kun efter kategori.
Et svejsbart kugleled har en anden konstruktion end en løs topstangskugle. Sammenlign svejseende, hul og øvrige tegningsmål. Få konstruktion og svejsning vurderet, før du ændrer en eksisterende topstang.
Kontroller slanger og ventildele hver for sig
Sammenlign slangelængde, cylinderens tilslutning og traktorens lynkobling. Koblingsstørrelse og cylindergevind er forskellige oplysninger. Mål mellem de samme punkter som på tegningen.
En pilotstyret kontraventil skal passe til cylinderen og hydraulikkredsen. Kontroller tilslutninger, plads og montering. Samme gevindmål bekræfter ikke alene, at ventiler kan udskiftes med hinanden.

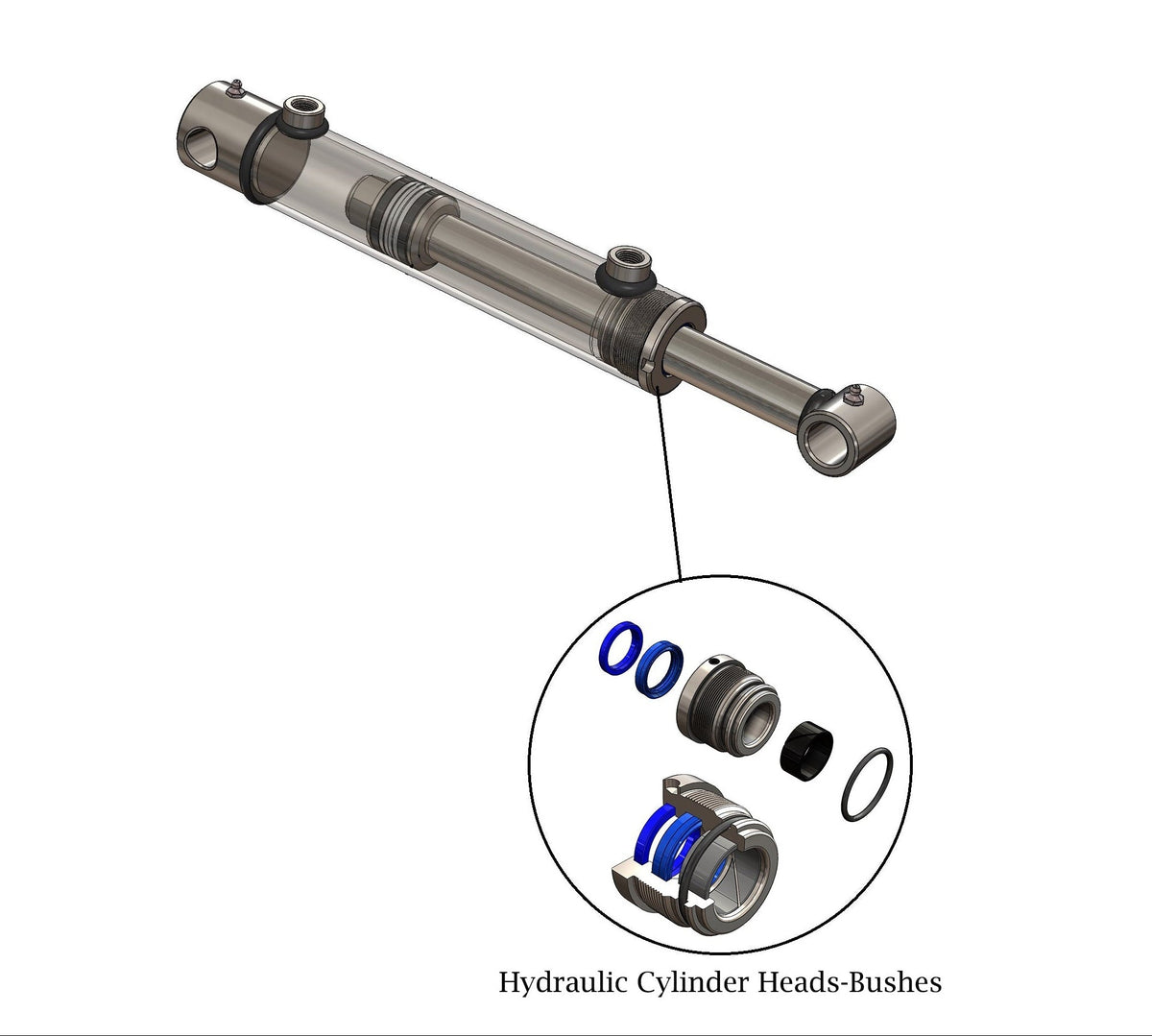

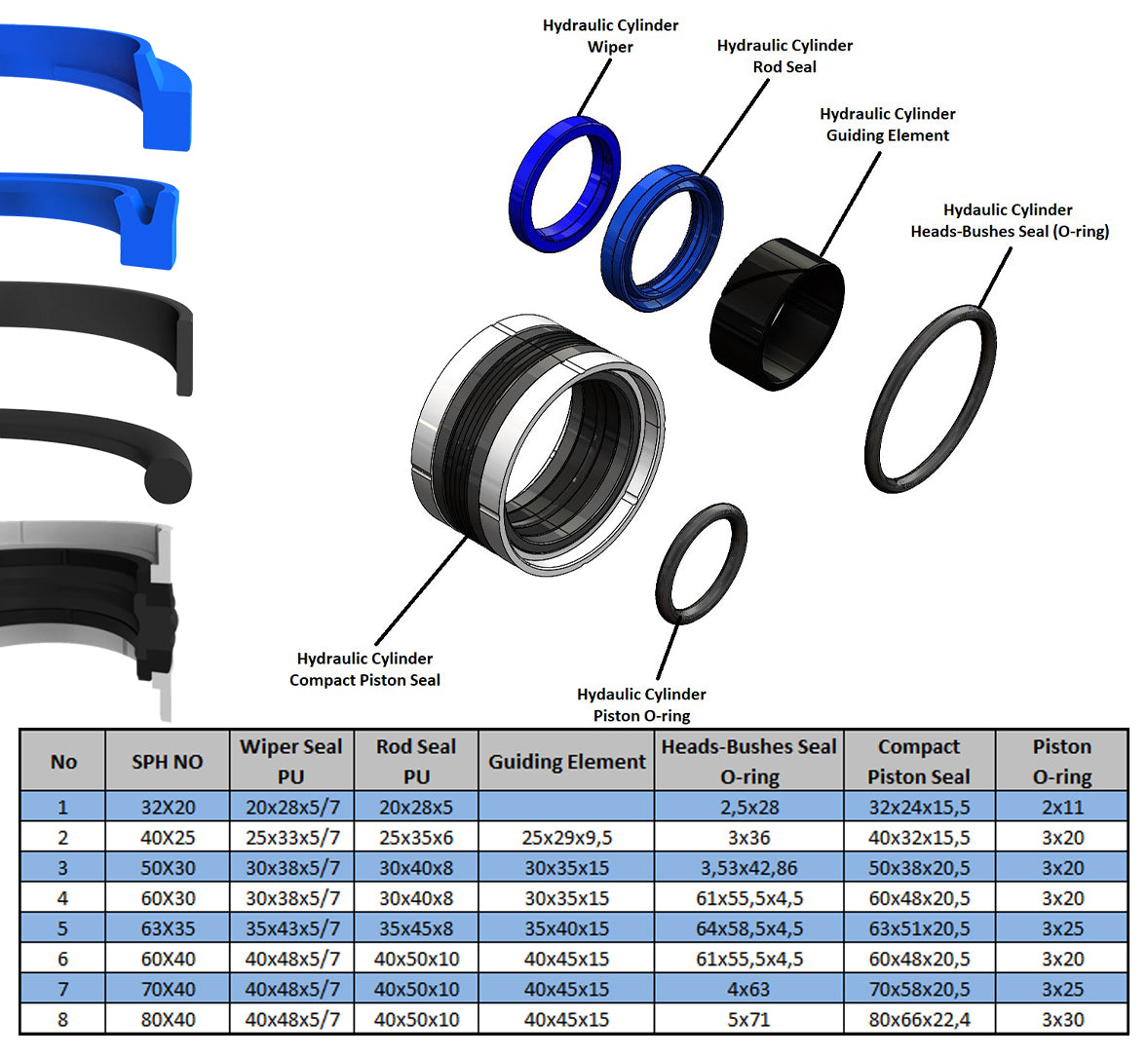

Cylinderreparation: boring og stempelstang er begyndelsen
Ved cylinderreparationsdele betyder 50/30 mm en cylinderboring på 50 mm og en stempelstang på 30 mm. Samme målkombination garanterer ikke, at tætninger, stempel eller hovedbøsning passer. Sammenlign også konstruktion og komponentmål.
Noter topstangens produktkode, og tag billeder af den eksisterende del. Hvis et nødvendigt mål mangler, skal pasformen bekræftes før bestilling.
Har du brug for en komplet hydraulisk topstang?
Alle hydrauliske topstænger · Kat 1 · Kat 2 · Kat 3
Ved en komplet topstang skal begge forbindelser, indskudt og udskudt længde samt hydrauliktilslutninger sammenlignes.
Ofte stillede spørgsmål
Er den rigtige huldiameter tilstrækkelig?
Nej. Udvendig diameter og bredde skal også passe til fangkrogen eller forbindelsen. Brug tegningen for det valgte produkt.
Er en topstangsholder det samme som en kugleholder?
En topstangsholder støtter en passende topstang, når den ikke bruges. En kugleholder opbevarer løse liftarms- eller topstangskugler.
Er de løse banjodele et komplet monteringssæt?
Delene er særskilte varianter på produktsiden. Kontroller valgt variant og leveringsomfang. Ventilen med monteringssæt er et separat produkt i valgguiden.
Passer dele med samme boring/stempelstang altid?
Ikke automatisk. Konstruktion, tætninger og komponentmål skal også stemme. Send produktkode, billeder og mål via WhatsApp, hvis du er i tvivl.
Brug for hjælp til at vælge delen?
Send topstangens produktkode, billeder af delen og de målte dimensioner via WhatsApp. Angiv den del eller variant, du overvejer.
Send billeder via WhatsApp
