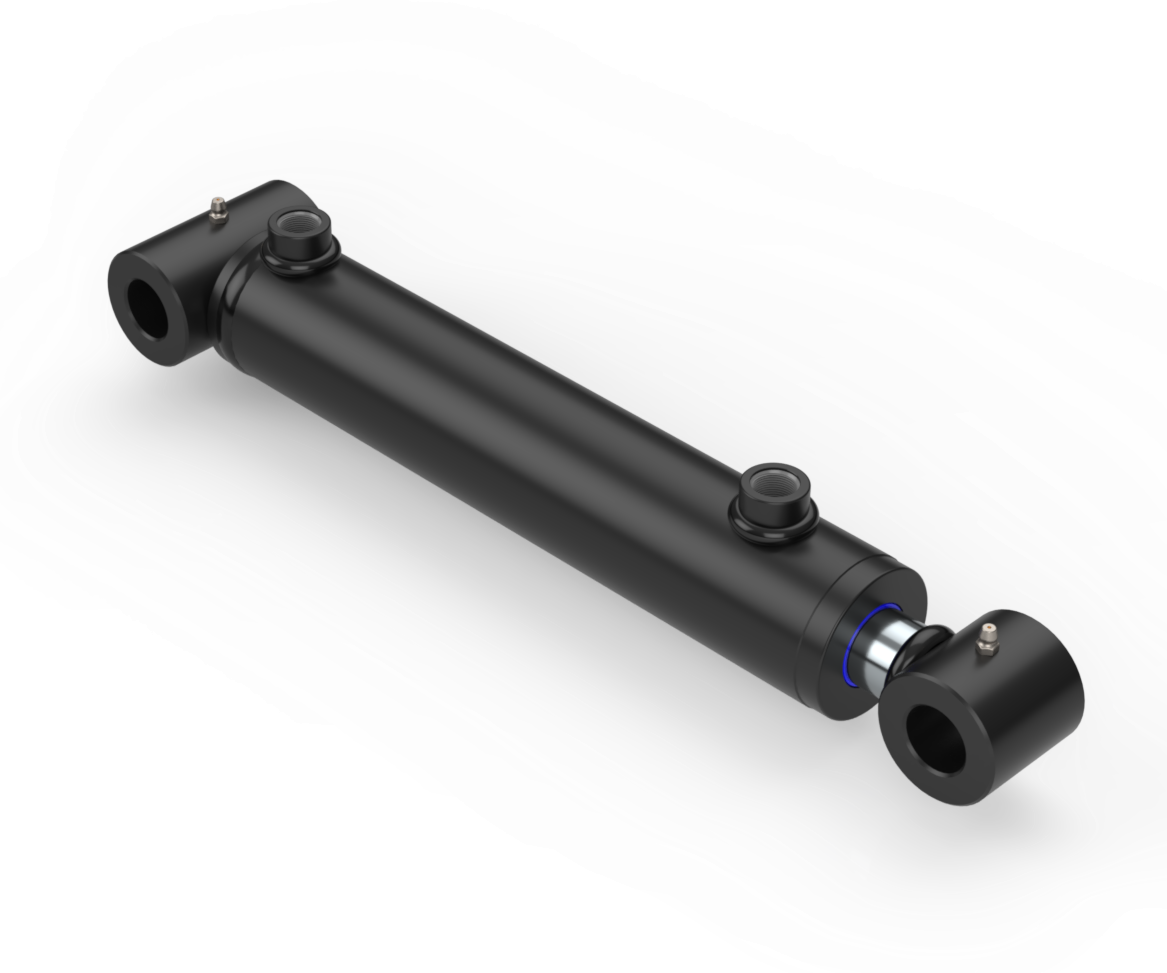

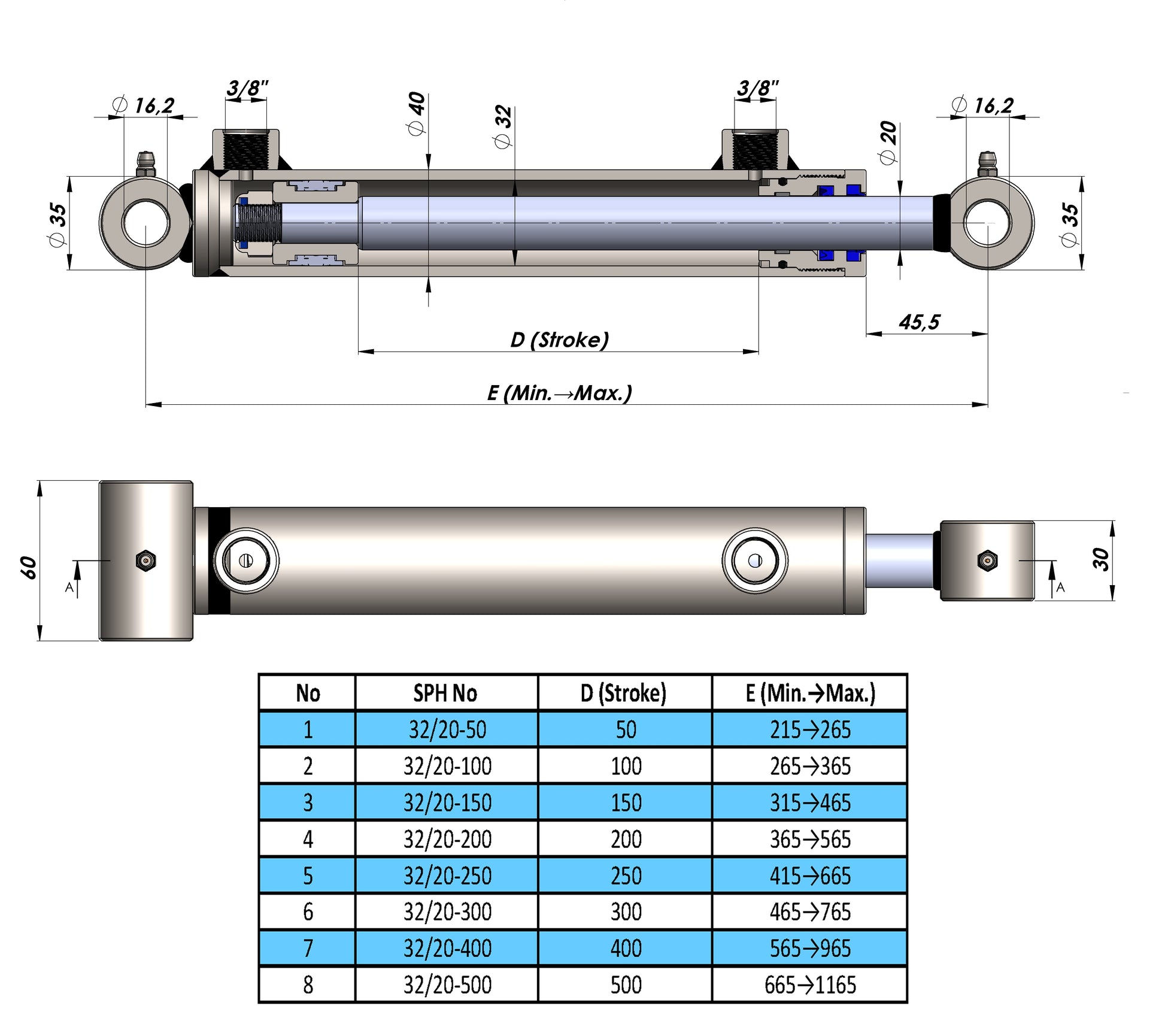

Tværgående bøsninger 32/20
Slaglængder: 50, 100, 150, 200, 250, 300, 400, 500 mm.
Huldiameter: 16,2 mm.
Bøsningens bredde: 60 mm i bundenden; 30 mm i stangenden.

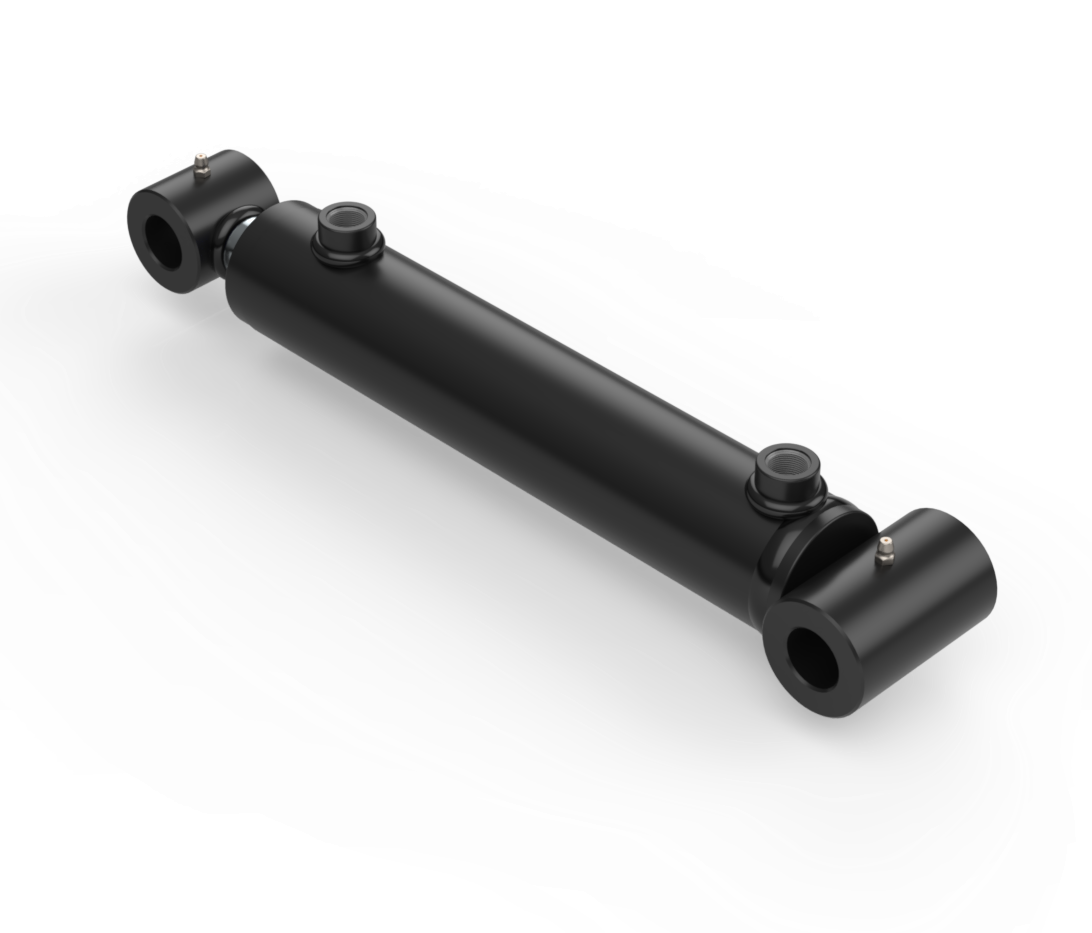

Dobbeltvirkende hydraulikcylindre med tværgående bøsninger
En dobbeltvirkende hydraulikcylinder med tværgående bøsninger har et tværstillet rørformet befæstigelsespunkt i begge ender. Hydrauliktrykket fører cylinderen både ud og ind. Sammenlign fem størrelser efter slaglængde, centerafstand og befæstigelsesmål.
Passer befæstigelsen til din maskine?
Kontrollér huldiameteren og bredden på begge tværgående bøsninger. Bøsningen i bundenden og bøsningen i stangenden har forskellig bredde. Sammenlign også slaglængden og afstanden mellem befæstigelseshullerne i indskudt og udskudt tilstand. Disse befæstigelser har ikke sfæriske ledlejer; monteringen skal passe til maskinens bevægelse.
Vælg den rigtige størrelse
Eksempelvis betyder 50/30 en cylinderdiameter på 50 mm og en stangdiameter på 30 mm. Det er ikke befæstigelseshullernes diametre. Alle mål nedenfor er i millimeter.

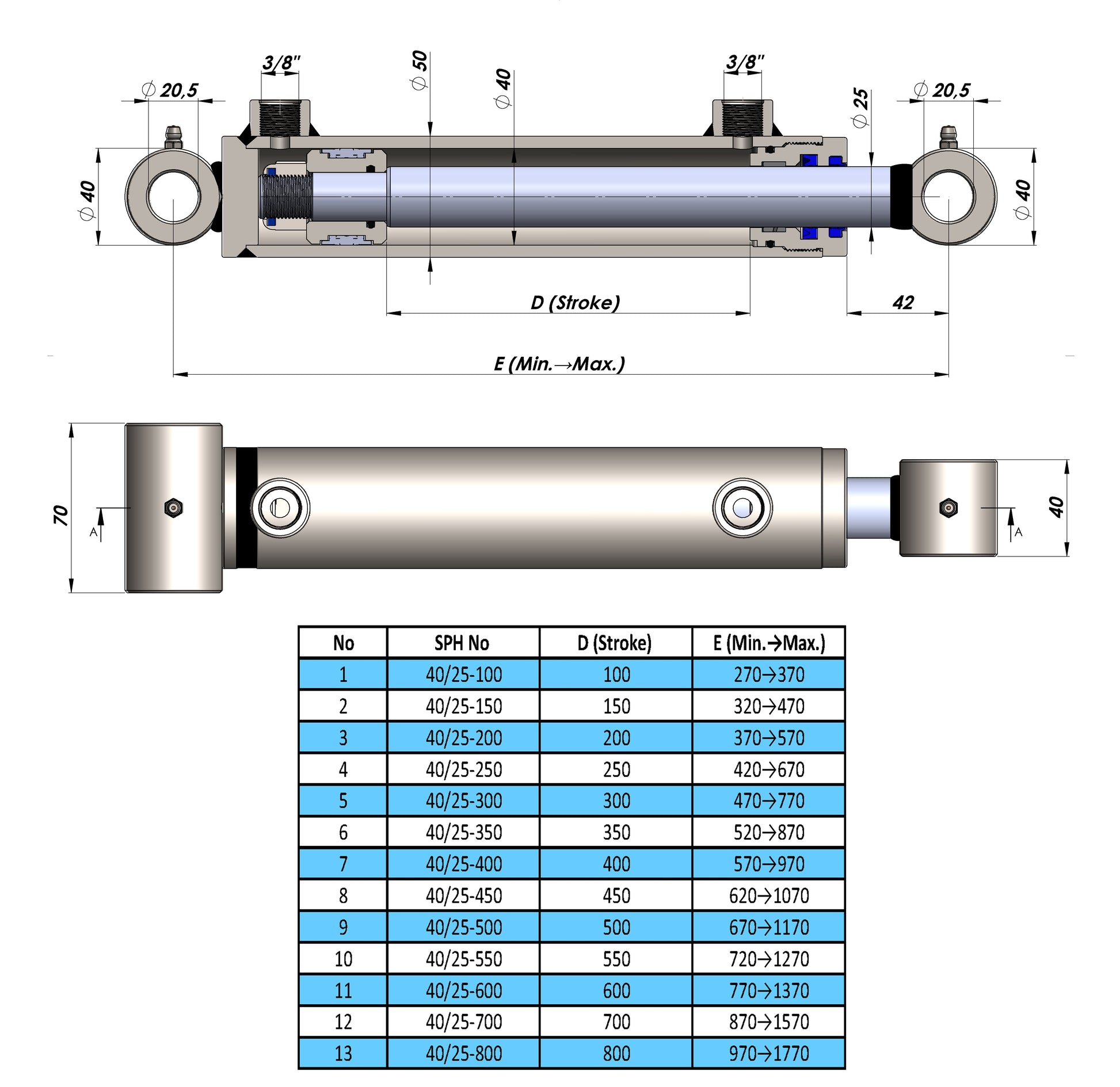

Tværgående bøsninger 40/25
Slaglængder: 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800 mm.
Huldiameter: 20,5 mm.
Bøsningens bredde: 70 mm i bundenden; 40 mm i stangenden.
Tværgående bøsninger 50/30
Slaglængder: 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800 mm.
Huldiameter: 25,5 mm.
Bøsningens bredde: 80 mm i bundenden; 50 mm i stangenden.
Tværgående bøsninger 60/30
Slaglængder: 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800 mm.
Huldiameter: 25,5 mm.
Bøsningens bredde: 80 mm i bundenden; 50 mm i stangenden.
Tværgående bøsninger 70/40
Slaglængder: 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 mm.
Huldiameter: 30,5 mm.
Bøsningens bredde: 110 mm i bundenden; 60 mm i stangenden.
Sammenlign slaglængde og indbygningslængde efter SPH-kode
Indskudt og udskudt længde måles fra centrum af det ene befæstigelseshul til centrum af det andet. Åbn din størrelse, og vælg SPH-koden for at se varianten. På en smal skærm kan tabellen rulles vandret.
32/20 — 8 slagvarianter med SPH-koder
40/25 — 13 slagvarianter med SPH-koder
| SPH-kode | Slaglængde (mm) | Indskudt længde (mm) | Udskudt længde (mm) |
|---|---|---|---|
| SPH340738 | 100 | 270 | 370 |
| SPH340739 | 150 | 320 | 470 |
| SPH340740 | 200 | 370 | 570 |
| SPH340741 | 250 | 420 | 670 |
| SPH340742 | 300 | 470 | 770 |
| SPH340743 | 350 | 520 | 870 |
| SPH340744 | 400 | 570 | 970 |
| SPH340745 | 450 | 620 | 1070 |
| SPH340746 | 500 | 670 | 1170 |
| SPH340747 | 550 | 720 | 1270 |
| SPH340748 | 600 | 770 | 1370 |
| SPH340749 | 700 | 870 | 1570 |
| SPH340750 | 800 | 970 | 1770 |
50/30 — 13 slagvarianter med SPH-koder
| SPH-kode | Slaglængde (mm) | Indskudt længde (mm) | Udskudt længde (mm) |
|---|---|---|---|
| SPH340753 | 100 | 290 | 390 |
| SPH340754 | 150 | 340 | 490 |
| SPH340755 | 200 | 390 | 590 |
| SPH340756 | 250 | 440 | 690 |
| SPH340757 | 300 | 490 | 790 |
| SPH340758 | 350 | 540 | 890 |
| SPH340759 | 400 | 590 | 990 |
| SPH340760 | 450 | 640 | 1090 |
| SPH340761 | 500 | 690 | 1190 |
| SPH340762 | 550 | 740 | 1290 |
| SPH340763 | 600 | 790 | 1390 |
| SPH340764 | 700 | 890 | 1590 |
| SPH340765 | 800 | 990 | 1790 |
60/30 — 13 slagvarianter med SPH-koder
| SPH-kode | Slaglængde (mm) | Indskudt længde (mm) | Udskudt længde (mm) |
|---|---|---|---|
| SPH340768 | 100 | 310 | 410 |
| SPH340769 | 150 | 360 | 510 |
| SPH340770 | 200 | 410 | 610 |
| SPH340771 | 250 | 460 | 710 |
| SPH340772 | 300 | 510 | 810 |
| SPH340773 | 350 | 560 | 910 |
| SPH340774 | 400 | 610 | 1010 |
| SPH340775 | 450 | 660 | 1110 |
| SPH340776 | 500 | 710 | 1210 |
| SPH340777 | 550 | 760 | 1310 |
| SPH340778 | 600 | 810 | 1410 |
| SPH340779 | 700 | 910 | 1610 |
| SPH340780 | 800 | 1010 | 1810 |
70/40 — 12 slagvarianter med SPH-koder
Arbejdstryk og belastning
Det anbefalede arbejdstryk er 180 bar; det maksimalt tilladte tryk er 250 bar. Den tilladte belastning afhænger også af slaglængde, knækbelastning og montering. Vælg derfor ikke cylinder alene efter det maksimale tryk.
Hvilken befæstigelse har du brug for?
Ved udskiftning skal du sammenligne hele befæstigelsen og den tilgængelige monteringsplads. Andre udførelser:
- Cylindre med gaffel og øje
- Cylindre med ledlejer
- Alle dobbeltvirkende hydraulikcylindre
- Alle hydraulikcylindre
Ofte stillede spørgsmål
Er huldiameteren den samme som tapdiameteren?
Nej. Det angivne mål er huldiameteren i bøsningen. Kontrollér, at befæstigelsestappen og den nødvendige pasning er egnede til anvendelsen.
Er begge bøsninger lige brede?
Nej. På disse modeller er bøsningen i bundenden bredere end bøsningen i stangenden. Sammenlign begge bredder med maskinens beslag.
Kan tværgående bøsninger erstatte ledlejer?
Monteringen skal vurderes først. Bøsningerne har ikke sfæriske ledlejer til vinkeludligning. Kontrollér bevægelsesfrihed, belastning og befæstigelsesmål.
Hvordan måler jeg min eksisterende cylinder?
Mål mellem befæstigelseshullernes centre, både helt indskudt og helt udskudt. Forskellen er slaglængden. Sammenlign også cylinder- og stangdiameter samt målene på begge bøsninger.
Brug for hjælp til at vælge?
Send størrelse, ønsket slaglængde, centerafstande og befæstigelsesmål via WhatsApp. Et foto af den eksisterende montering gør sammenligningen lettere.
