Hydraulisk toppstag Kat 2 med fanghake og to hydraulikkslanger — SPH320094
Hydraulisk toppstag Kat 2 med fanghake og to hydraulikkslanger — SPH320094
Hydraulisk toppstag Kat 2 med fanghake (665–1005 mm), inkludert 2 slanger – SPH320094

Hydraulisk toppstag Kat 2 med fanghake (665–1005 mm), inkludert 2 slanger – SPH320094

Varenummer : SPH320094
€225,00
€185,95 ekskl. mva
Frakt beregnes i kassen.
På lager
2 års garanti Garantiinformasjon
Levering til Nederland Se leveringsinformasjon
Utmerket på Trustpilot Les anmeldelsene våre
2 års garanti Se Levering til Nederland Se Utmerket på Trustpilot Anmeldelser

Beskrivelse

Dette hydrauliske toppstaget Kat 2 med fanghake erstatter traktorens mekaniske toppstag. Juster lengden med traktorhydraulikken for å endre redskapets arbeidsvinkel fra førersetet. Det har et lengdeområde på 665–1005 mm, 340 mm slaglengde og 63/35 mm sylinderboring/stempelstang. Leveres med 2 slanger med hurtigkoblinger, 2 banjobolter og 4 tetningsskiver.

CAT 2-2 · 665–1005 MM · 63/35 MM

Kontroller passformen før bestilling. Sammenlign nødvendig lengde, begge festepunktene og tilgjengelig plass med tegningen. Kategori eller traktormerke alene bekrefter ikke passformen.

Festehull: Ø25,4 mm; tilkoblingsbredder: 51 mm og 51 mm.

Dette følger med

  • 1 × hydraulisk toppstag
  • 2 × hydraulikkslanger — DN10 / 3/8″ SAE 100 R1AT; 75 cm; 1/2″ hurtigkoblingsnipler med seteventil; støvhetter
  • 2 × banjobolter — 3/8″ BSP
  • 4 × tetningsskiver

Lengden på 75 cm inkluderer hurtigkoblingen og måles fra midten av banjoøyet til spissen av koblingen.

Ventilblokken sitter oppå sylinderen. Kontroller at hurtigkoblingene passer traktoren, og at slangene har nok plass i alle arbeidsstillinger.

Passer denne utgaven til traktoren din?

Et kuleledd sitter ved sylinderen og en fanghake ved stempelstangen. Kontroller krok, passende kule og bolt sammen. Kroken skal være lukket og låst før bruk. En dobbeltvirkende hydraulikktilkobling kreves. 63/35 angir en sylinderboring på 63 mm og en stempelstang på 35 mm.

Toppstaget i stål har et svart pulverlakkering og en dreibar stempelstang. Den integrerte hydrauliske låseblokken med tilbakeslagsventil bidrar til å holde innstilt lengde når hydraulikkbetjeningen slippes.

Den integrerte holderen gjør det mulig å henge opp toppstaget når det ikke er i bruk.

Tekniske data

ArtikkelnummerSPH320094
FestekategoriCat 2-2
EndefesterKuleledd og fanghake
Innskjøvet lengde¹665 mm
Utskjøvet lengde¹1005 mm
Slaglengde340 mm
Boring / stempelstang63 / 35 mm
Hulldiameter i kuleleddØ25,4 mm
Hulldiameter i kulen i fangkrokenØ25,4 mm
Tilkoblingsbredde ved sylinderen51 mm
Tilkoblingsbredde ved krokenden51 mm
SylinderporterG3/8″ (2×)
Arbeidstrykkområde160–200 bar
Trykkraft5 700 kgf ved 180 bar
Trekkraft3 900 kgf ved 180 bar
Veiledende traktoreffekt²40–120 hk
Hydraulisk betjeningDobbeltvirkende hydraulikkventil kreves
HydraulikkslangerDN10 / 3/8″ SAE 100 R1AT; 75 cm
Hurtigkoblinger1/2″ hurtigkoblingsnipler med seteventil; støvhetter
Banjobolter3/8″ BSP (2×)

¹ Mål fra kuleleddets sentrum til sentrum av kulen i fanghaken. Hulldiameteren er ikke automatisk boltens nominelle diameter, og målet 51 mm angir ikke krokåpningen.

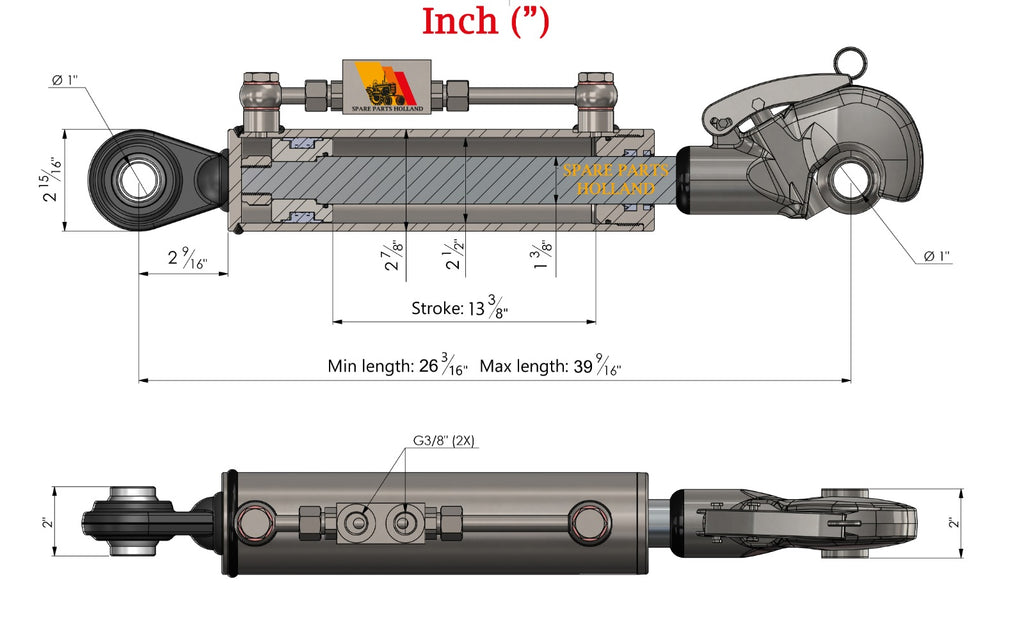

Se den metriske måltegningen

² Traktoreffekten er bare veiledende. Kontroller fester, lengdeområde og bruksområde.

Kontroller før montering

  1. Sammenlign nødvendig minste og største lengde med 665–1005 mm.
  2. Kontroller bolter, hull, begge festebredder og fri plass.
  3. Kontroller dobbeltvirkende betjening og hurtigkoblinger. G3/8″ angir sylinderportene, ikke traktorens hurtigkobling.
  4. Legg slangene uten knekk, strekk eller kontakt med bevegelige deler.

Sammenlign andre lengdeområder

600–880 mm · 620–920 mm · 720–1120 mm.

Hydrauliske toppstag Kat 2 med fanghake

Vanlige spørsmål

Passer det til alle traktorer med Kat 2?

Nei. Kontroller lengdeområde, begge fester, fri plass og hydraulikktilkoblinger.

Hvordan måler jeg nødvendig toppstaglengde?

Mål fra kuleleddets sentrum til sentrum av kulen i fanghaken. Sammenlign nødvendig korteste og lengste lengde med 665–1005 mm. Ikke mål til krokens ytterkant. Målet 51 mm angir ikke krokåpningen.

Er 340 mm slaglengde det samme som byggelengden?

Nei. Slaglengden er sylinderens bevegelse. Innskjøvet lengde er 665 mm og utskjøvet lengde 1005 mm mellom de angitte festepunktene.
