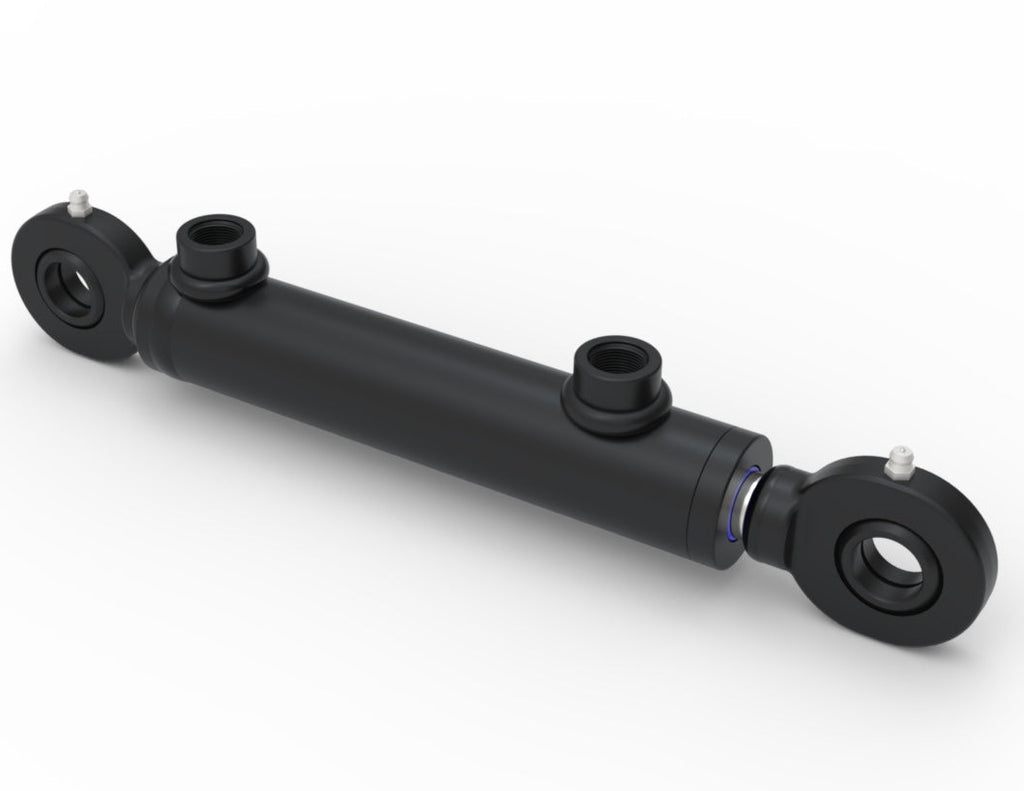

Dobbelvirkende hydraulisk cylinder med kugleled (32/20)

Denne dobbelvirkende hydrauliske cylinder med kugleled (32/20) er udviklet til krævende opgaver inden for landbrug, entreprenørmaskiner og industri. Kugleleddene (sfæriske lejer) giver fleksibel montering og muliggør vinkelbevægelse, hvilket reducerer belastningen på cylinderen under drift.

Konstruktionen sikrer stabil og jævn funktion, selv ved mindre fejljusteringer. Dette øger levetiden og reducerer slid sammenlignet med faste monteringsløsninger.

Cylinderen leveres fuldt samlet og er klar til brug. Det innovative stempeldesign med en særlig låsering sikrer høj driftssikkerhed og pålidelig ydeevne under belastning.

Egenskaber

• Kugleled (sfæriske lejer) for fleksibel montering
• Fuldt samlet – klar til installation
• Robust stålkonstruktion
• 3/8" hydrauliske porte
• Hårdforkromet stempelstang for reduceret slid og korrosion
• Innovativt stempeldesign med låsering

Fordele

• Optager fejljustering og vinkelbevægelser
• Reducerer mekanisk belastning på systemet
• Lang levetid under krævende forhold
• Høj driftssikkerhed

Tekniske data

• Type: Dobbelvirkende hydraulisk cylinder med kugleled
• Cylinder / stang: 32 / 20 mm
• Porte: 3/8"
• Arbejdstryk: op til 180 bar
• Maks. tryk: op til 250 bar
• Medium: Mineralolie (HLP ISO VG 32 – 46)
• Renhed: ISO 4406 22/20/17 eller NAS 9
• Maks. radial belastning: 10% af aksial kraft

Ydelse ved 180 bar

• 25 / 16 mm: Trykkraft 0,90 t / trækkraft 0,50 t
• 32 / 20 mm: Trykkraft 1,45 t / trækkraft 0,85 t
• 40 / 25 mm: Trykkraft 2,30 t / trækkraft 1,40 t
• 50 / 30 mm: Trykkraft 3,60 t / trækkraft 2,30 t
• 60 / 30 mm: Trykkraft 5,10 t / trækkraft 3,80 t
• 60 / 40 mm: Trykkraft 5,10 t / trækkraft 2,80 t
• 63 / 35 mm: Trykkraft 5,70 t / trækkraft 3,90 t
• 70 / 40 mm: Trykkraft 7,00 t / trækkraft 4,70 t

Bemærk: Værdierne er vejledende og kan variere afhængigt af olie, temperatur og system.

Vigtig information

• Alle cylindre er sortlakerede for beskyttelse mod korrosion
• Mindre ridser kan forekomme og betragtes ikke som fejl
• Beskyt cylinderen mod svejsesprøjt under montering

Anvendelser

Velegnet til traktorer, landbrugsmaskiner, entreprenørudstyr og industrielle hydrauliske systemer, hvor fleksibel montering og pålidelig kraft er nødvendig.
