Terzi punti idraulici Cat 2
Un terzo punto idraulico Cat 2 regola il collegamento superiore dell’attacco a tre punti tramite l’impianto idraulico del trattore. Scelga la versione standard, con gancio oppure con gancio e forcella, quindi confronti le quote con trattore e attrezzo.
CONTROLLARE PRIMA DI SCEGLIERE
Scelga in base a categoria, quote degli attacchi, lunghezza chiusa e aperta, alesaggio del cilindro e diametro dello stelo. Controlli entrambe le estremità e confronti il disegno tecnico con il trattore e l'attrezzo. La categoria o la marca del trattore da sole non determinano la compatibilità.
Scelga la versione Cat 2
| Scelga la versione Cat 2 | Prodotto |
|---|---|

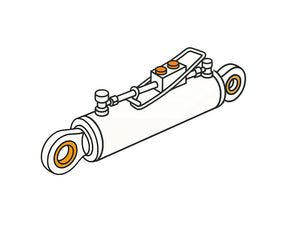

| Terzi punti idraulici Cat 2 standard | Snodi sferici a entrambe le estremità. Confronti alesaggio/stelo, lunghezza e larghezze di fissaggio. |

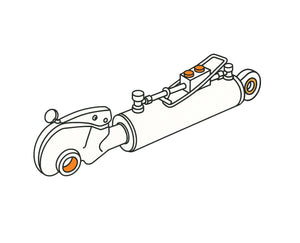

| Terzi punti idraulici Cat 2 con gancio | Snodo sferico e gancio. Verifichi sfera, bloccaggio e spazio di montaggio. |

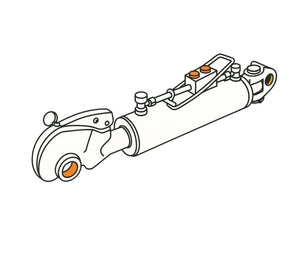

| Terzi punti idraulici Cat 2 con gancio e forcella | Gancio e forcella. Verifichi le quote della forcella e lo spazio disponibile. |
Alesaggio del cilindro e diametro dello stelo
50/30, 60/40 e 63/35 mm indicano rispettivamente alesaggio del cilindro e diametro dello stelo. Non sono il diametro esterno del cilindro o quello del perno. Un cilindro più grande non conferma da solo un carico ammissibile maggiore per la sua applicazione.
Quali misure deve confrontare?
Il terzo punto idraulico deve corrispondere ai punti di fissaggio e al campo di regolazione necessario. Prima dell'ordine, controlli:
Categoria e quote degli attacchi: confronti il diametro del perno e la larghezza o lo spazio di montaggio a entrambe le estremità.
Lunghezza chiusa e aperta: verifichi i punti di misura sul disegno tecnico e confronti l'intero campo con l'applicazione. La sola corsa non è sufficiente.
Comando e collegamenti idraulici: controlli il comando richiesto, la lunghezza dei tubi e gli innesti sulla scheda prodotto e sul trattore.
Confronti anche il collegamento e il profilo degli innesti rapidi. La stessa misura nominale non conferma da sola che due innesti siano compatibili.
Confronti le versioni
Terzi punti idraulici Cat 2 · Terzi punti idraulici Cat 2 standard · Terzi punti idraulici Cat 2 con gancio · Terzi punti idraulici Cat 2 con gancio e forcella
Cerca componenti separati? Consulti gli accessori e ricambi per terzi punti. Scelga i ricambi secondo le specifiche della propria versione.
Domande frequenti sui terzi punti idraulici
Un terzo punto idraulico è adatto a qualsiasi marca di trattore?
La compatibilità dipende dall'attacco a tre punti, dalle quote di fissaggio, dalla lunghezza necessaria e dai collegamenti idraulici. Scelga quindi in base alla configurazione e al disegno tecnico, non solo alla marca del trattore.
Come misuro la lunghezza necessaria del terzo punto?
Confronti le lunghezze chiusa e aperta necessarie con il disegno del prodotto scelto. Utilizzi gli stessi punti di misura indicati nel disegno. Consideri anche lo spazio intorno agli attacchi: confrontare solo la lunghezza esterna totale o la corsa non basta.
I tubi e gli innesti rapidi sono inclusi?
Dipende dal prodotto scelto. Controlli il contenuto della fornitura, la lunghezza dei tubi e il tipo di innesti nella scheda prodotto. Potrà così vedere quali componenti sono inclusi e cosa potrebbe servire a parte.
Serve aiuto per scegliere il terzo punto idraulico?
Ha dubbi sulla versione? Ci invii tramite WhatsApp il modello del trattore, le foto dei punti di fissaggio e le misure del terzo punto attuale. Indichi anche l'attrezzo che intende utilizzare, così potremo aiutarla in modo mirato.
