Ganci rapidi per bracci inferiori Cat. 1 senza saldatura – kit Easy Change – SPH430525

Caratteristiche e vantaggi principali

• Senza saldare né tagliare: Si monta direttamente sui bracci inferiori compatibili del trattore con i componenti di fissaggio imbullonati forniti.
• Cambio rapido delle attrezzature: Rende più agevole l'aggancio di aratri, coltivatori, erpici, seminatrici e altre attrezzature compatibili di categoria 1.
• Ganci con chiusura a molla: Il meccanismo di bloccaggio a molla aiuta a trattenere il perno dell'attrezzatura all'interno del gancio.
• Bloccaggio in posizione aperta: La chiusura può essere mantenuta aperta quando necessario durante l'aggancio o lo sgancio dell'attrezzatura.

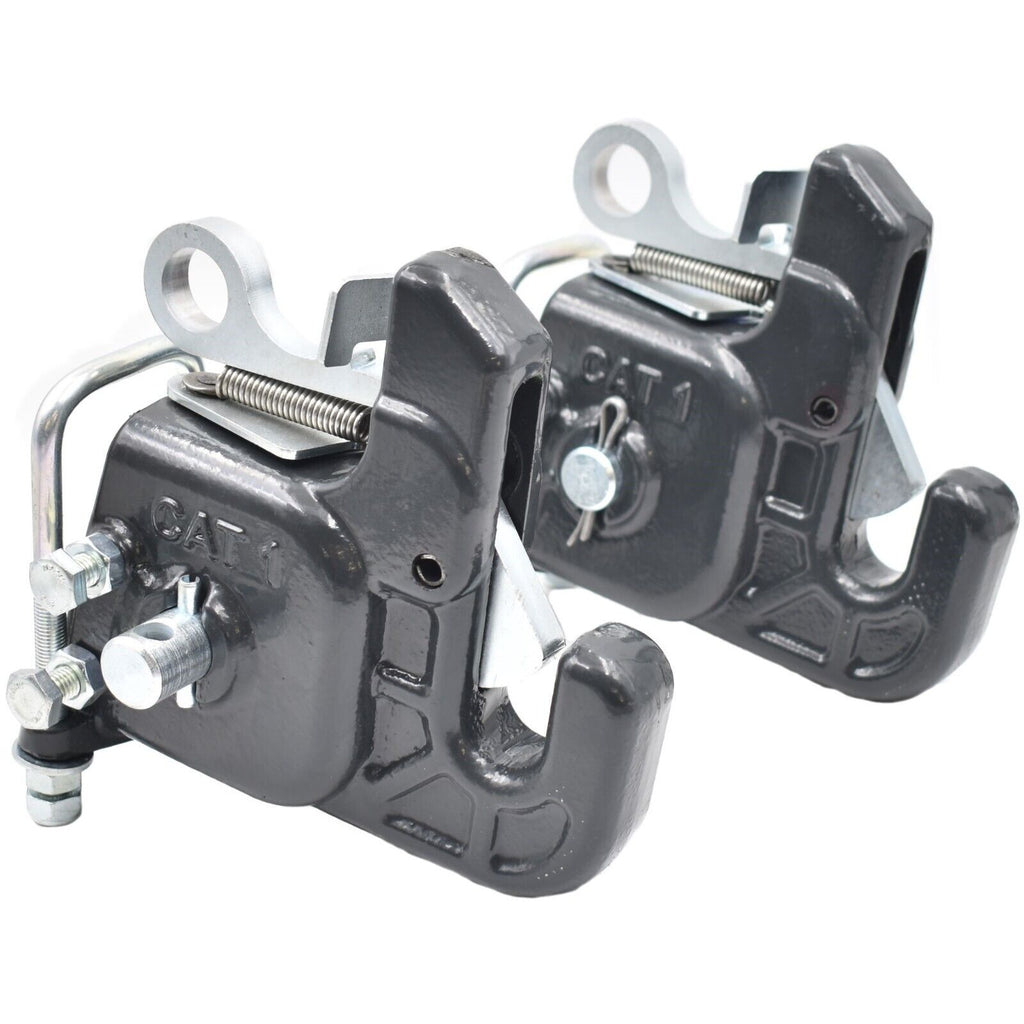

• Componenti di montaggio premontati: I due corpi dei ganci sono forniti con bulloni, dadi, perni e staffe a U necessari già installati.

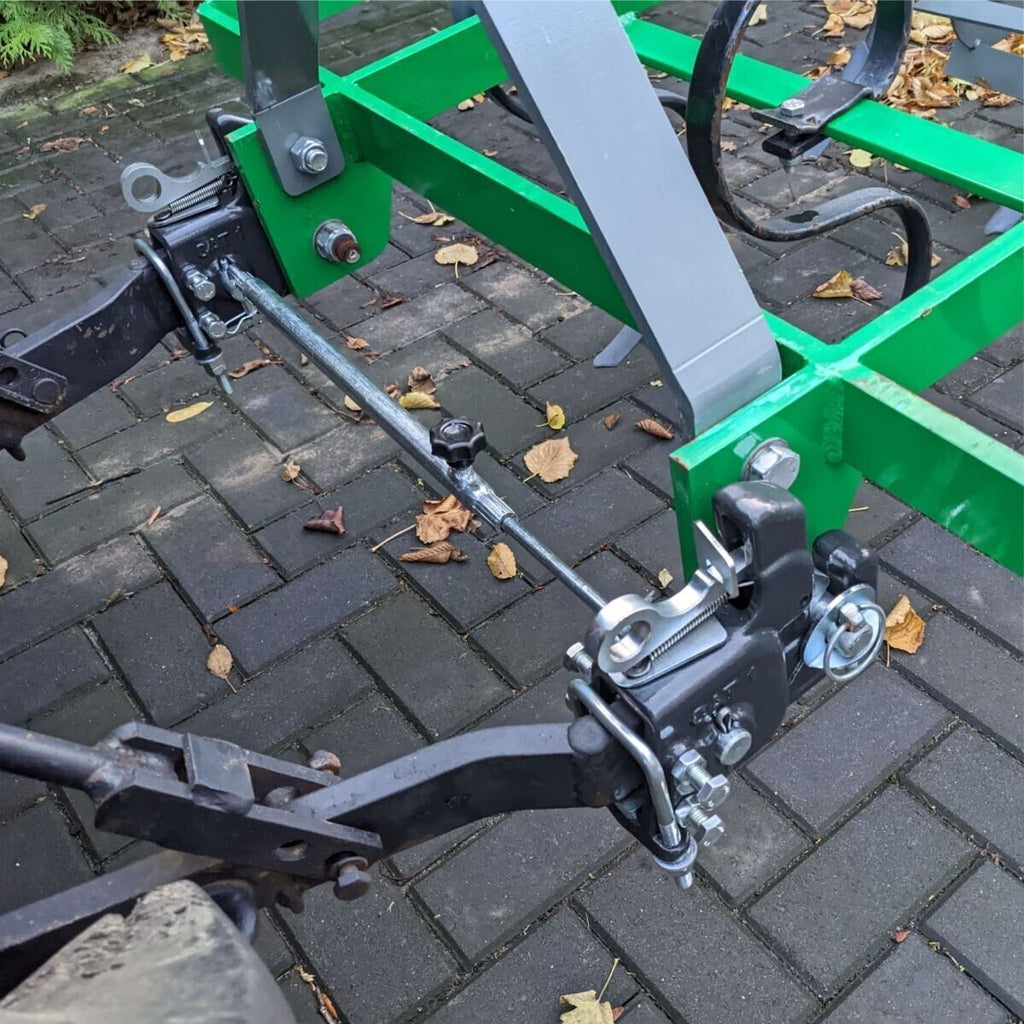

• Barra stabilizzatrice regolabile: Collega i due gruppi di ganci e contribuisce a mantenere la giusta distanza tra i bracci inferiori quando ci si avvicina all'attrezzatura.
• Spessori di allineamento inclusi: Le piastre di regolazione fornite permettono di allineare i gruppi di ganci parallelamente ai bracci inferiori del trattore.
• Smontabile e riutilizzabile: La struttura imbullonata consente di rimuovere i ganci e installarli su un altro trattore compatibile.

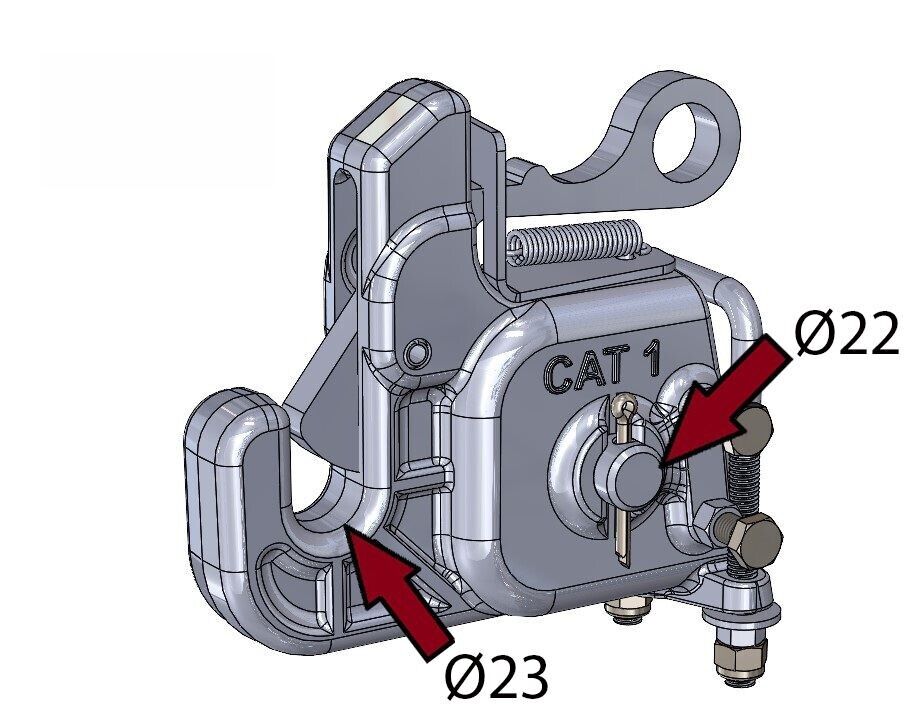

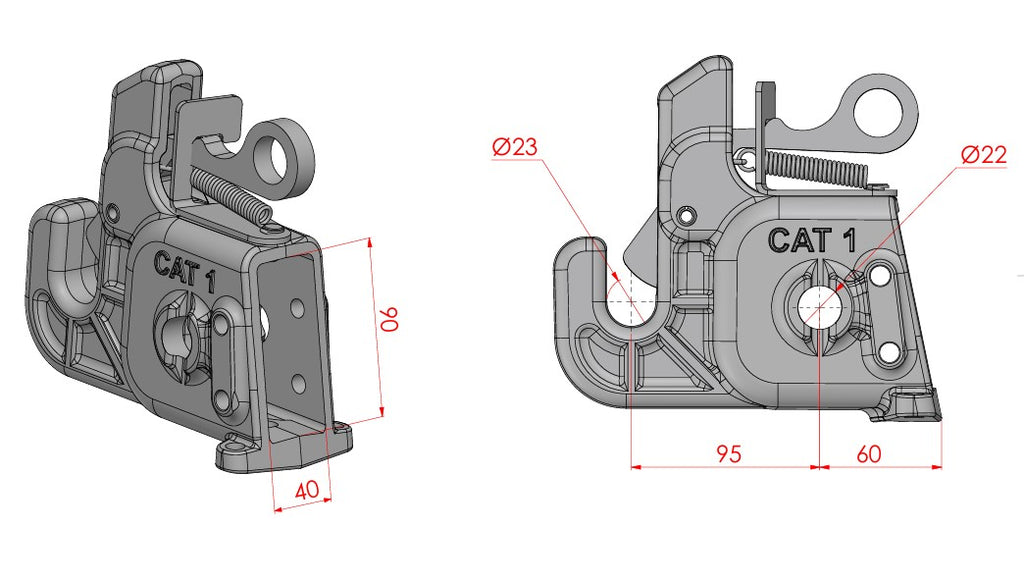

Dimensioni importanti – verificare prima dell'ordine

Per un montaggio corretto, controllare sia l'altezza sia lo spessore dei bracci inferiori del trattore. Il corpo del gancio deve adattarsi al braccio lasciando spazio sufficiente per i componenti di fissaggio e regolazione.

Come funziona il sistema di attacco rapido?

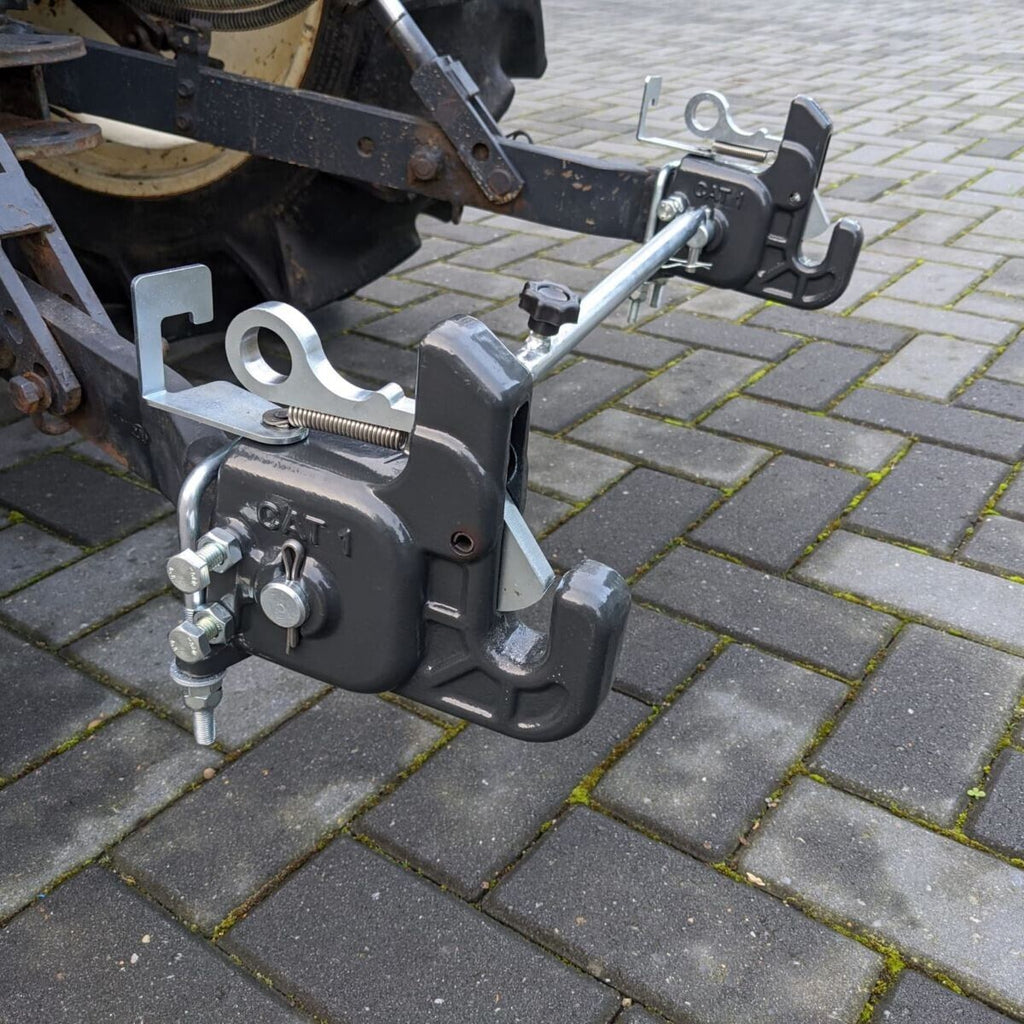

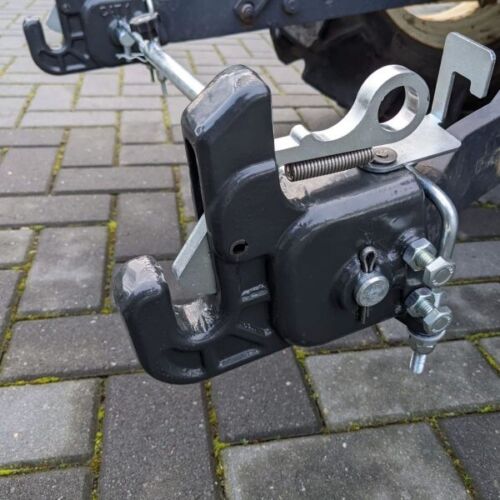

Il kit SPH430525 sostituisce il tradizionale sistema di collegamento dei bracci inferiori con due punti di aggancio a gancio fissati direttamente ai bracci esistenti del trattore.

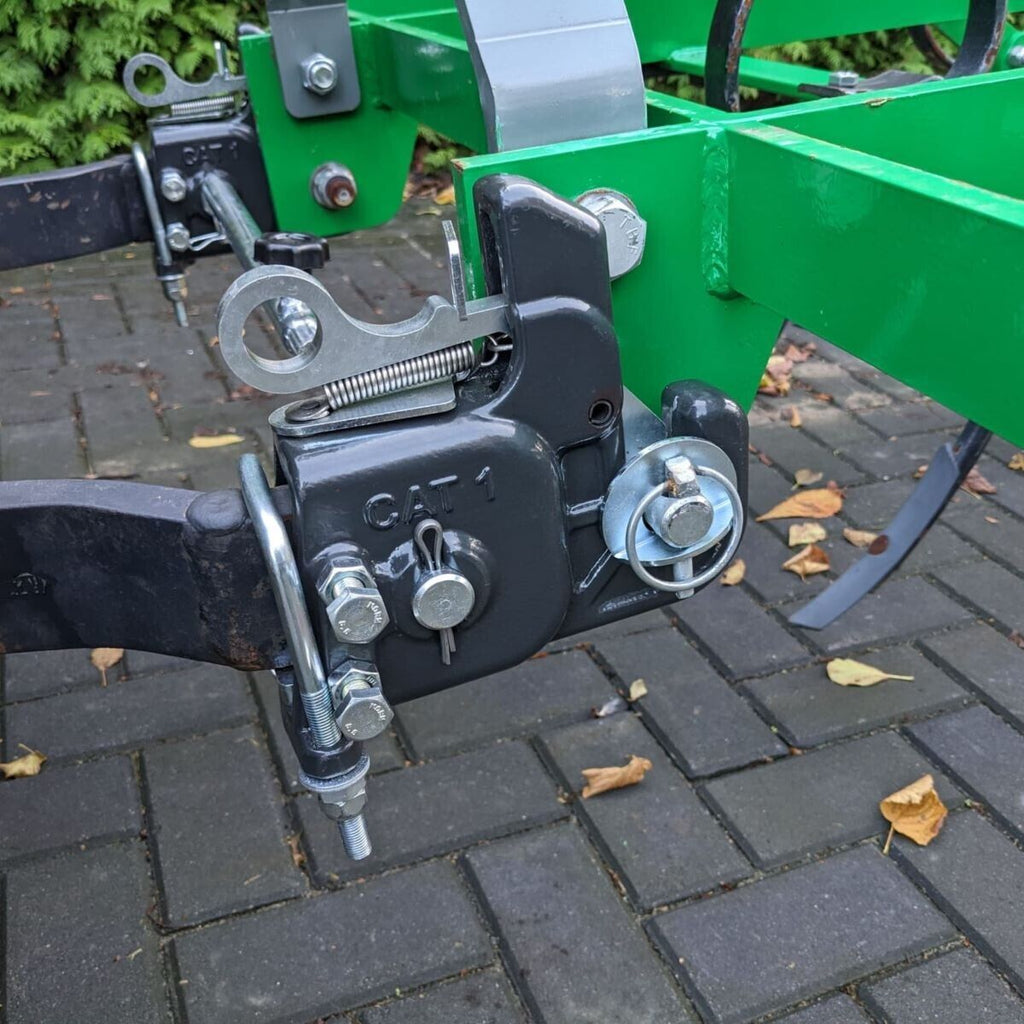

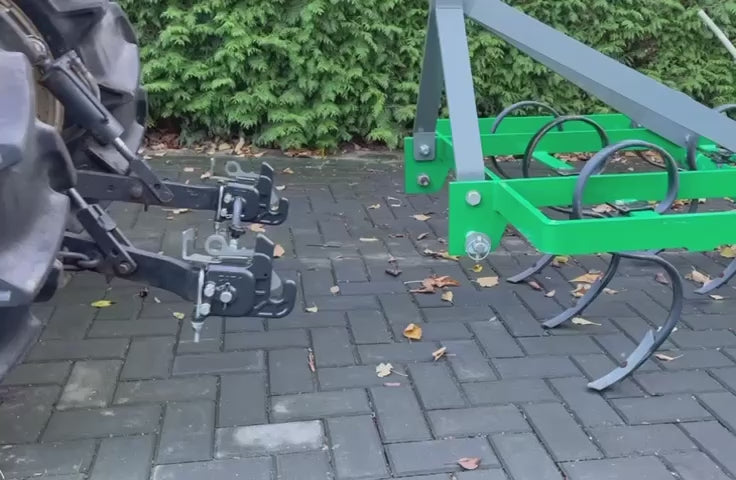

Avvicinare con cautela il trattore in retromarcia all'attrezzatura, posizionare i ganci sotto i perni inferiori compatibili e sollevare lentamente l'attacco a tre punti.

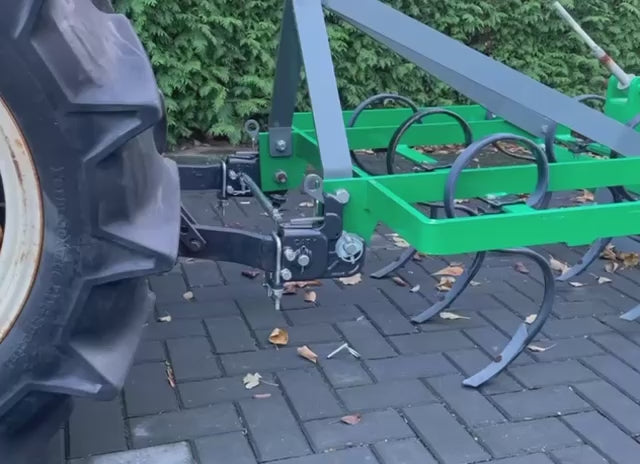

Quando i perni sono correttamente inseriti nei ganci, verificare che entrambe le chiusure a molla siano saldamente bloccate prima di utilizzare l'attrezzatura.

Il terzo punto superiore e l'eventuale albero della presa di forza devono essere collegati separatamente.

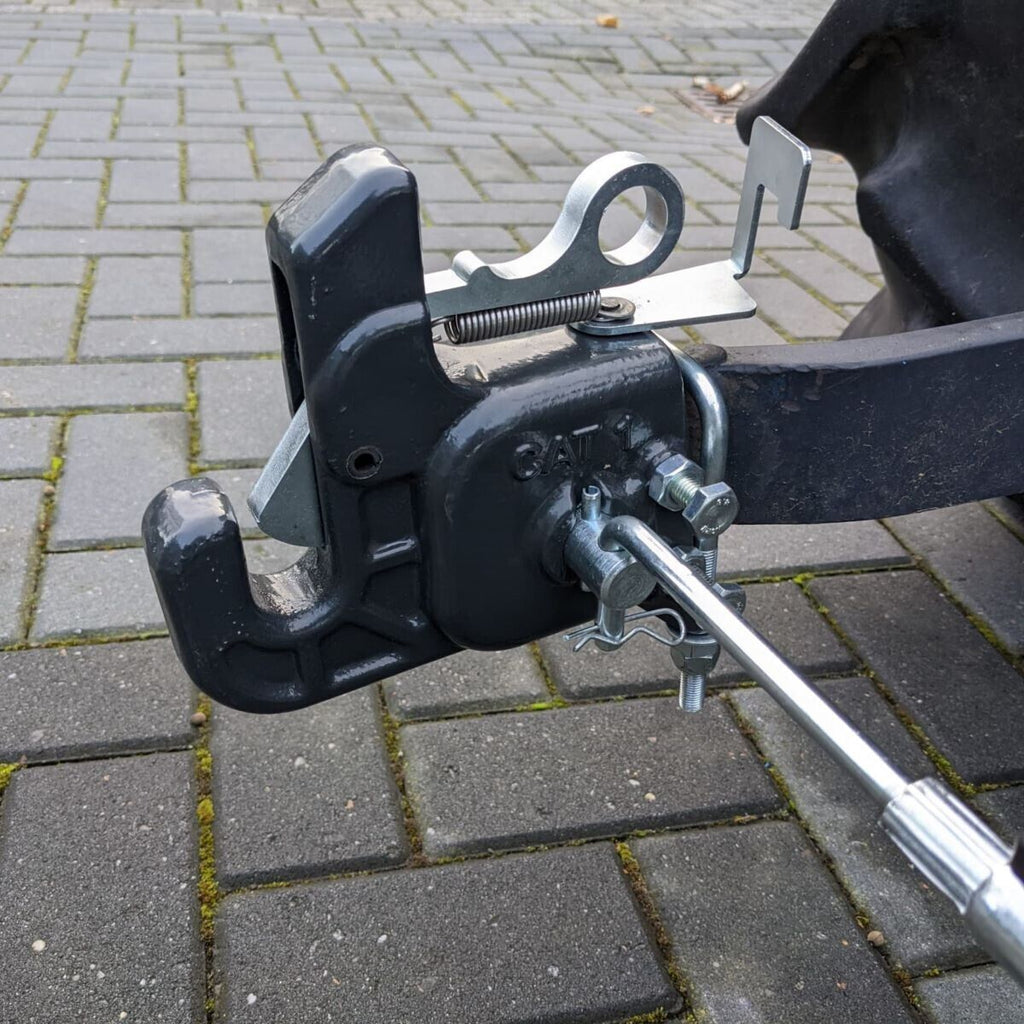

Montaggio facile senza saldatura

1. Preparare i ganci: Rimuovere i perni di fissaggio principali e allentare le viti di regolazione e i controdadi.
2. Posizionare i gruppi: Far scorrere ogni corpo del gancio sul braccio inferiore corrispondente del trattore.
3. Controllare l'allineamento: Stabilire se servono piastre di regolazione da 6 mm o 10 mm per mantenere il gancio parallelo al braccio.
4. Fissare le piastre: Bloccare le piastre selezionate con i perni di fissaggio Ø10 mm e posizionarle all'interno del corpo del gancio.
5. Installare il fissaggio principale: Montare e assicurare i perni principali e le staffe a U secondo le istruzioni fornite.
6. Regolazione finale: Allineare i due gruppi di ganci, quindi serrare saldamente le viti di regolazione, i controdadi e i dadi delle staffe a U.

Seguire sempre le istruzioni di montaggio fornite e controllare tutti i fissaggi, i perni di sicurezza e le chiusure prima dell'uso.

Cosa contiene la confezione?

SPH430525 viene fornito come kit di conversione completo con due ganci e componenti di montaggio già premontati sui corpi dei ganci.

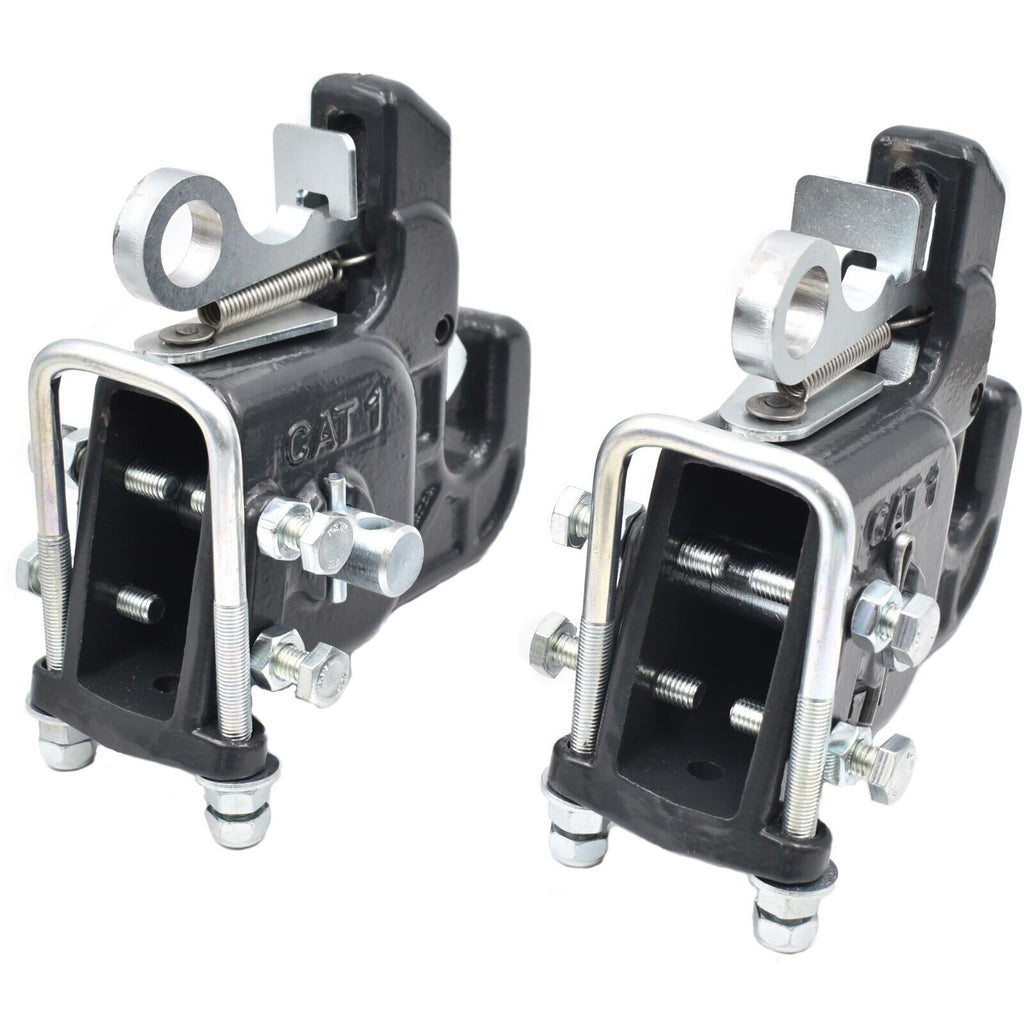

• 2 × gruppi di ganci Cat. 1 – con bulloni, dadi, perni di montaggio e staffe a U già installati.

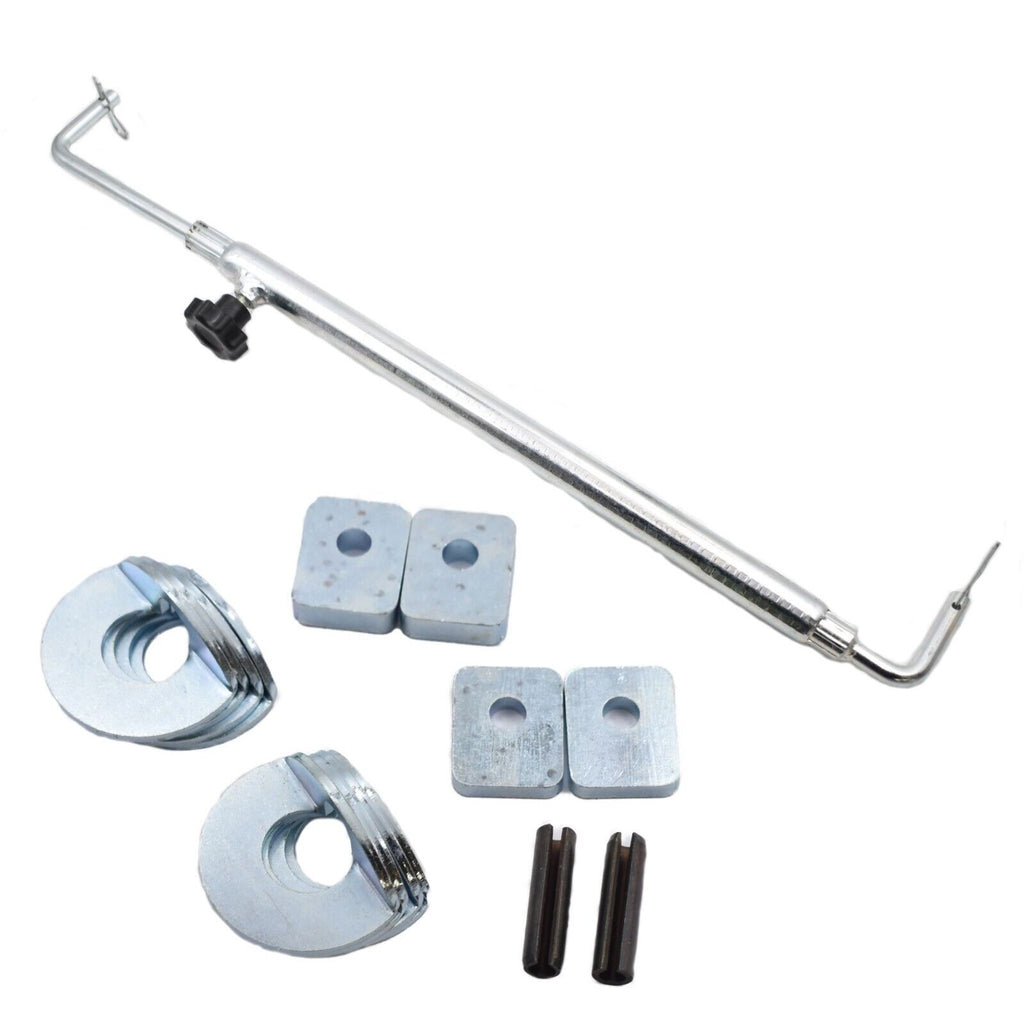

• 1 × barra stabilizzatrice regolabile – per collegare i due gruppi di ganci.
• 2 × piastre di regolazione da 10 mm
• 2 × piastre di regolazione da 6 mm
• Perni di fissaggio Ø10 mm – per il fissaggio delle piastre di regolazione.
• 8 × rondelle di montaggio
• 1 × foglio di istruzioni per il montaggio
