Terzi punti idraulici
Un terzo punto idraulico consente di regolare la lunghezza del collegamento superiore dell'attacco a tre punti tramite l'impianto idraulico del trattore. Può così modificare l'inclinazione dell'attrezzo dal posto di guida. Spare Parts Holland propone terzi punti idraulici per trattori di Cat 1, Cat 2 e Cat 3, con diverse lunghezze e tipologie di attacco.
CONTROLLARE PRIMA DI SCEGLIERE
Scelga in base a categoria, quote degli attacchi, lunghezza chiusa e aperta, alesaggio del cilindro e diametro dello stelo. Controlli entrambe le estremità e confronti il disegno tecnico con il trattore e l'attrezzo. La categoria o la marca del trattore da sole non determinano la compatibilità.
Scelga il terzo punto idraulico per categoria
Conosce già la categoria necessaria? Apra la pagina della categoria o passi direttamente alla versione desiderata. Confronti poi le misure nella scheda prodotto.
Attenzione: l'attacco lato trattore può essere diverso da quello lato attrezzo. Controlli la configurazione completa e le quote sul disegno del prodotto scelto.
Quali misure deve confrontare?
Il terzo punto idraulico deve corrispondere ai punti di fissaggio e al campo di regolazione necessario. Prima dell'ordine, controlli:
- Categoria e quote degli attacchi: confronti il diametro del perno e la larghezza o lo spazio di montaggio a entrambe le estremità.
- Lunghezza chiusa e aperta: verifichi i punti di misura sul disegno tecnico e confronti l'intero campo con l'applicazione. La sola corsa non è sufficiente.
- Alesaggio del cilindro e diametro dello stelo: controlli anche la combinazione di misure, ad esempio 50/30. Indica un alesaggio di 50 mm e uno stelo di 30 mm. Sono misure diverse dal diametro esterno del cilindro o dal perno di fissaggio.
- Tipo di attacco: scelga una versione standard, con gancio o con gancio e forcella adatta ai punti di fissaggio.
- Comando e collegamenti idraulici: controlli il comando richiesto, la lunghezza dei tubi e gli innesti sulla scheda prodotto e sul trattore.
Standard, gancio o forcella?

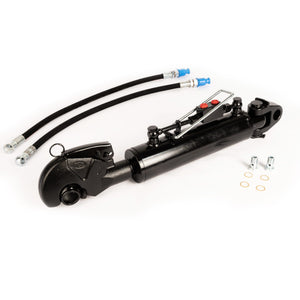

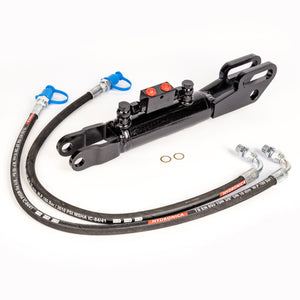

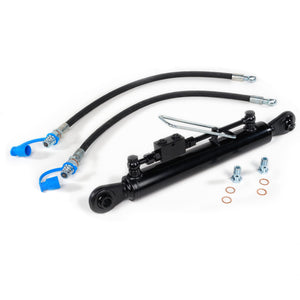

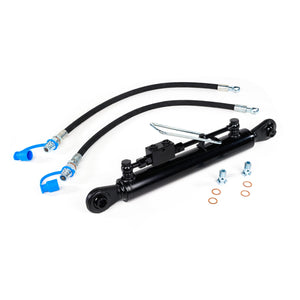

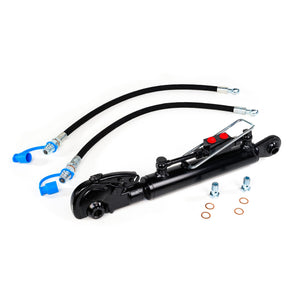

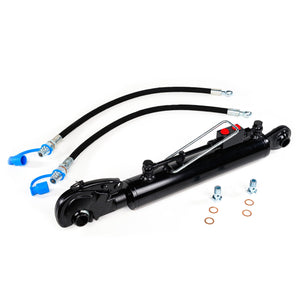

La differenza riguarda gli attacchi del terzo punto. Una versione standard ha attacchi a occhiello; una versione con gancio utilizza un gancio a un'estremità. Nella versione con gancio e forcella, gli attacchi alle due estremità sono diversi.
Confronti forma, dimensioni e spazio disponibile con il fissaggio esistente. La stessa categoria non significa che tutte le versioni siano direttamente intercambiabili.
Terzo punto con blocco di bloccaggio e tubi
La gamma comprende versioni con blocco di bloccaggio e tubi idraulici. Un blocco azionato idraulicamente aiuta a mantenere il cilindro nella posizione impostata. Verifichi per ogni prodotto la versione e i componenti forniti.
Confronti anche il collegamento e il profilo degli innesti rapidi. La stessa misura nominale non conferma da sola che due innesti siano compatibili.

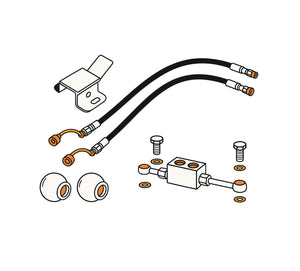

Kit tubi, accessori e tiranti di sollevamento idraulici
Cerca componenti separati? Consulti gli accessori e ricambi per terzi punti. Scelga i ricambi secondo le specifiche della propria versione.
- Kit tubi con innesti rapidi da 1/4″, 3/8″ o 1/2″ a scelta – selezioni il tipo di innesto adatto al collegamento.
- Kit tubi con innesti rapidi da 1/2″ e lunghezze a scelta – selezioni la lunghezza necessaria.
- Tiranti di sollevamento idraulici – la gamma separata per regolare il braccio di sollevamento, oltre al collegamento superiore del terzo punto.
Domande frequenti sui terzi punti idraulici
Un terzo punto idraulico è adatto a qualsiasi marca di trattore?
La compatibilità dipende dall'attacco a tre punti, dalle quote di fissaggio, dalla lunghezza necessaria e dai collegamenti idraulici. Scelga quindi in base alla configurazione e al disegno tecnico, non solo alla marca del trattore.
Come misuro la lunghezza necessaria del terzo punto?
Confronti le lunghezze chiusa e aperta necessarie con il disegno del prodotto scelto. Utilizzi gli stessi punti di misura indicati nel disegno. Consideri anche lo spazio intorno agli attacchi: confrontare solo la lunghezza esterna totale o la corsa non basta.
I tubi e gli innesti rapidi sono inclusi?
Dipende dal prodotto scelto. Controlli il contenuto della fornitura, la lunghezza dei tubi e il tipo di innesti nella scheda prodotto. Potrà così vedere quali componenti sono inclusi e cosa potrebbe servire a parte.
Quale comando idraulico deve avere il trattore?
Verifichi il comando idraulico richiesto dal terzo punto scelto e se il trattore ne è dotato. Confronti anche i collegamenti e i dati di esercizio indicati. In caso di dubbio, faccia verificare il collegamento prima dell'ordine.
Serve aiuto per scegliere il terzo punto idraulico?
Ha dubbi sulla versione? Ci invii tramite WhatsApp il modello del trattore, le foto dei punti di fissaggio e le misure del terzo punto attuale. Indichi anche l'attrezzo che intende utilizzare, così potremo aiutarla in modo mirato.
