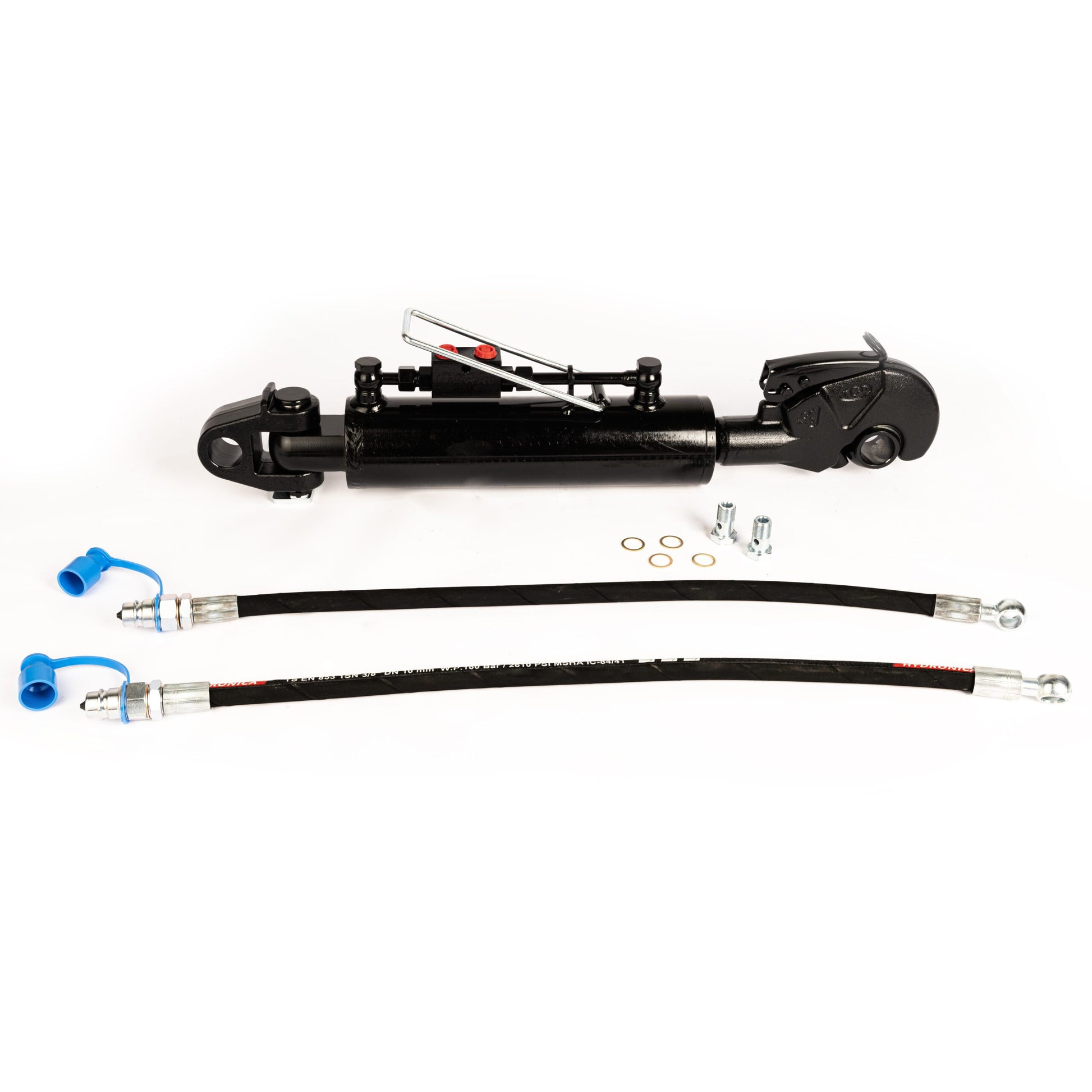

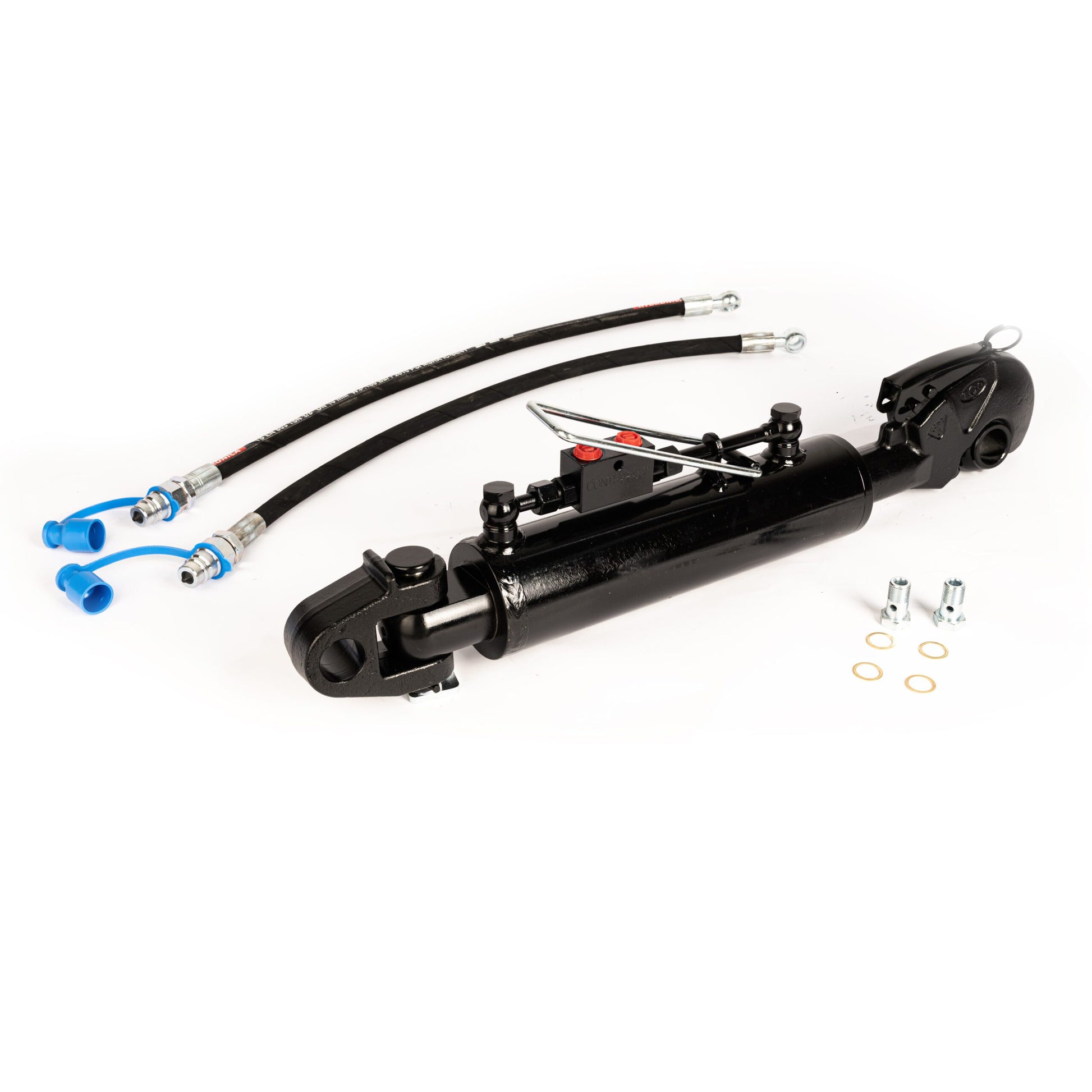

Terzi punti idraulici Cat 2 con gancio e forcella

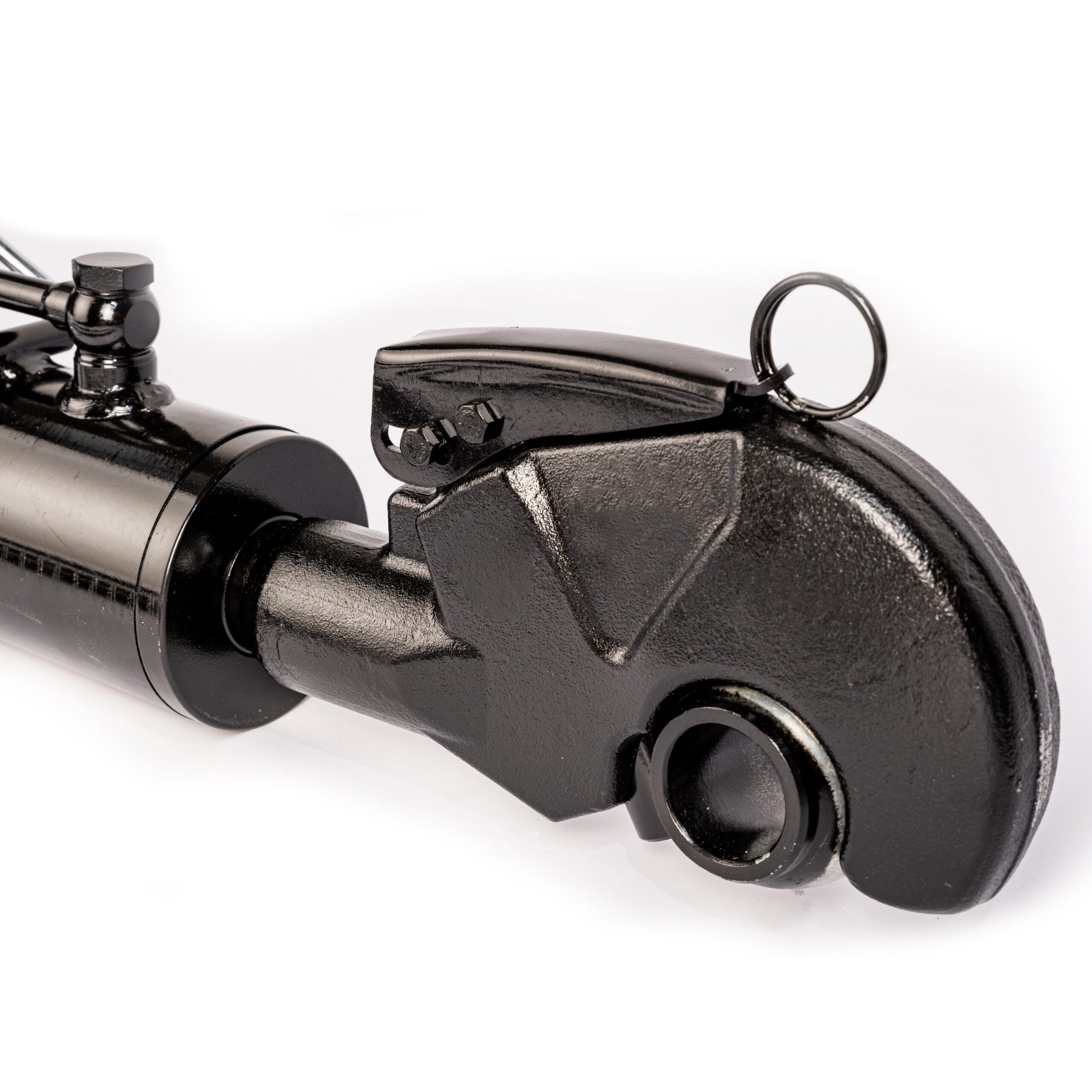

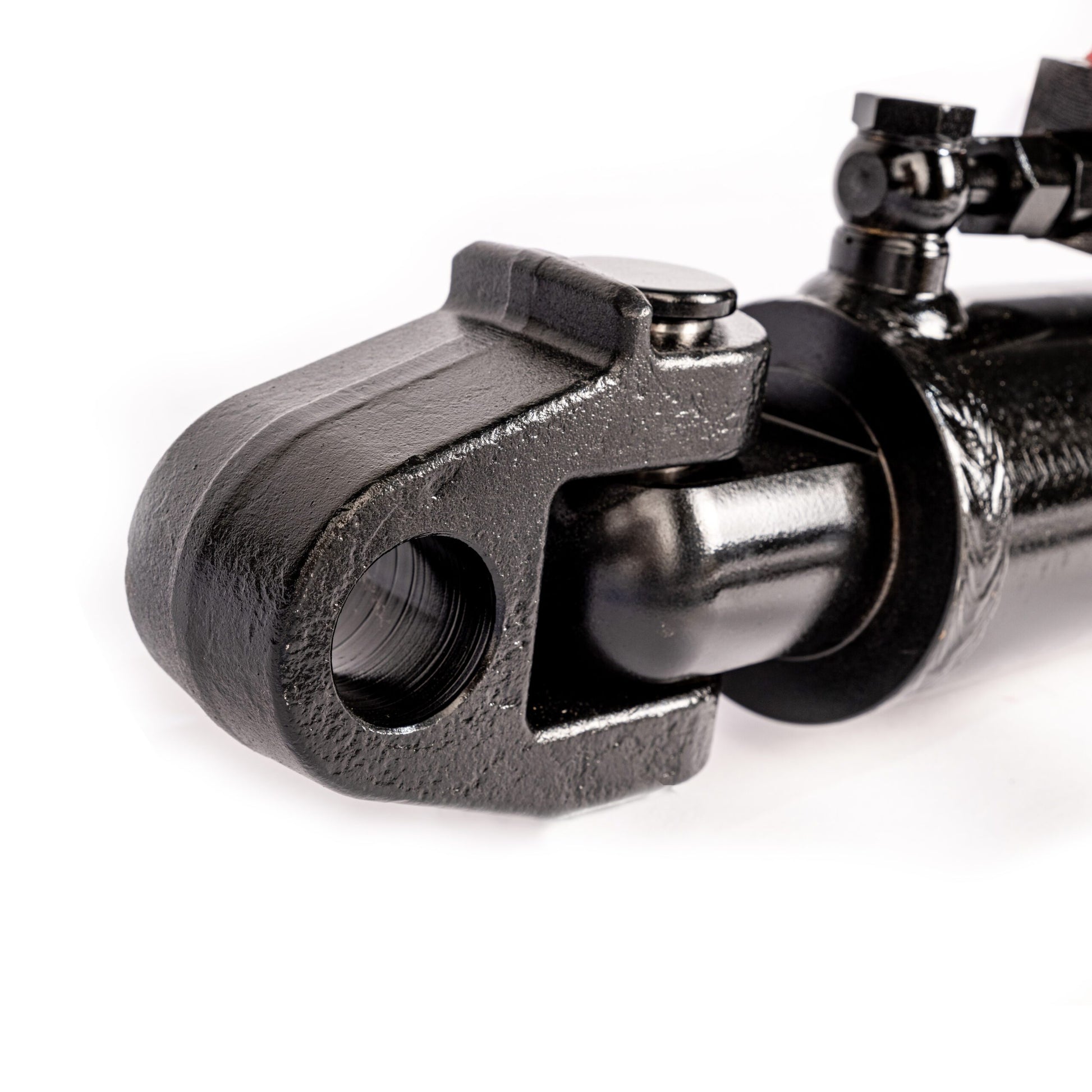

Questi terzi punti idraulici Cat 2 combinano un gancio con un attacco a forcella. Entrambe le versioni hanno alesaggio di 63 mm e stelo di 35 mm. Confronti l’intervallo di lunghezza e i due attacchi.
CONTROLLARE PRIMA DI SCEGLIERE
Scelga in base a categoria, quote degli attacchi, lunghezza chiusa e aperta, alesaggio del cilindro e diametro dello stelo. Controlli entrambe le estremità e confronti il disegno tecnico con il trattore e l'attrezzo. La categoria o la marca del trattore da sole non determinano la compatibilità.
Confronti lunghezza e corsa
| Prodotto · alesaggio/stelo | Lunghezza¹ | Corsa |
|---|---|---|

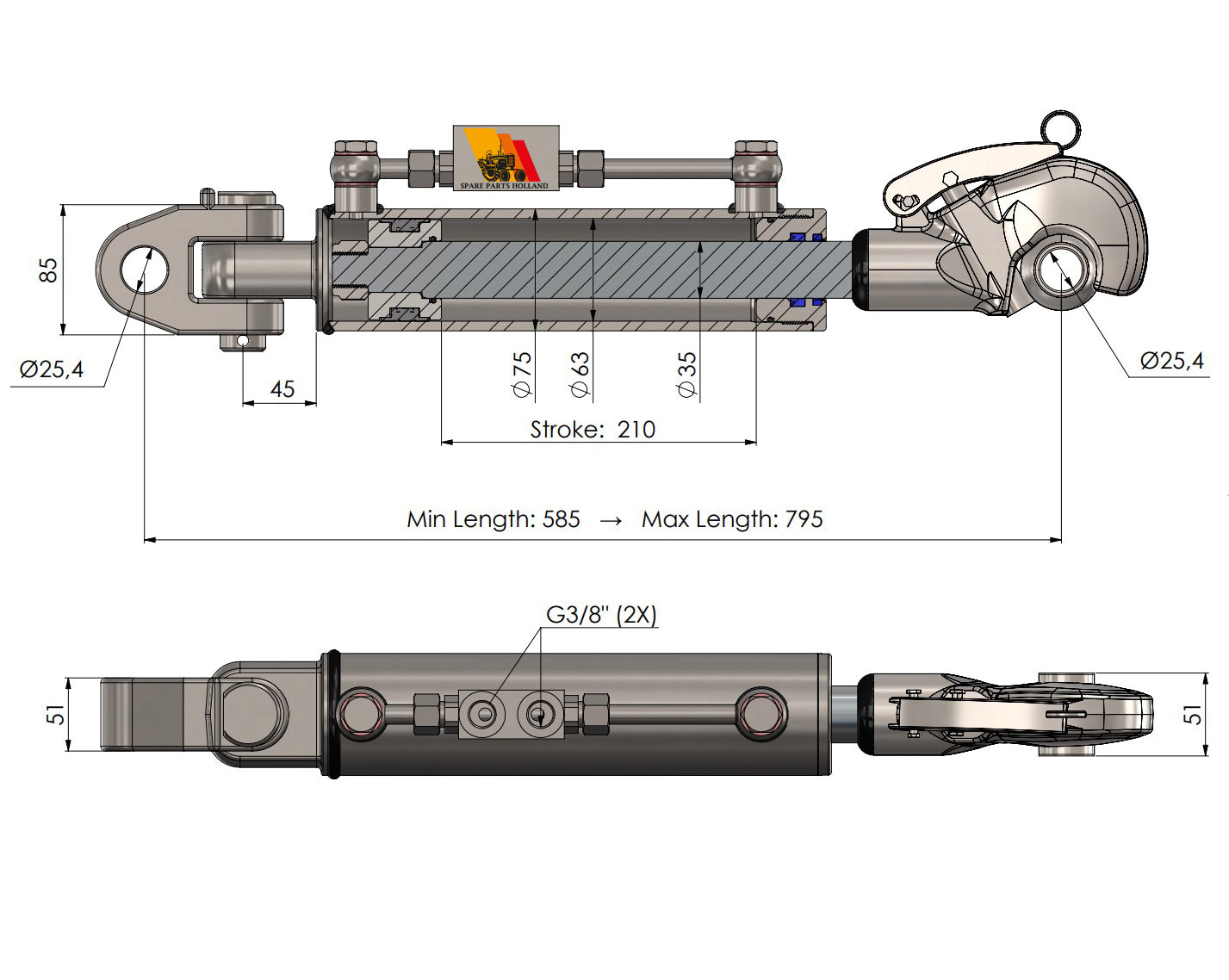

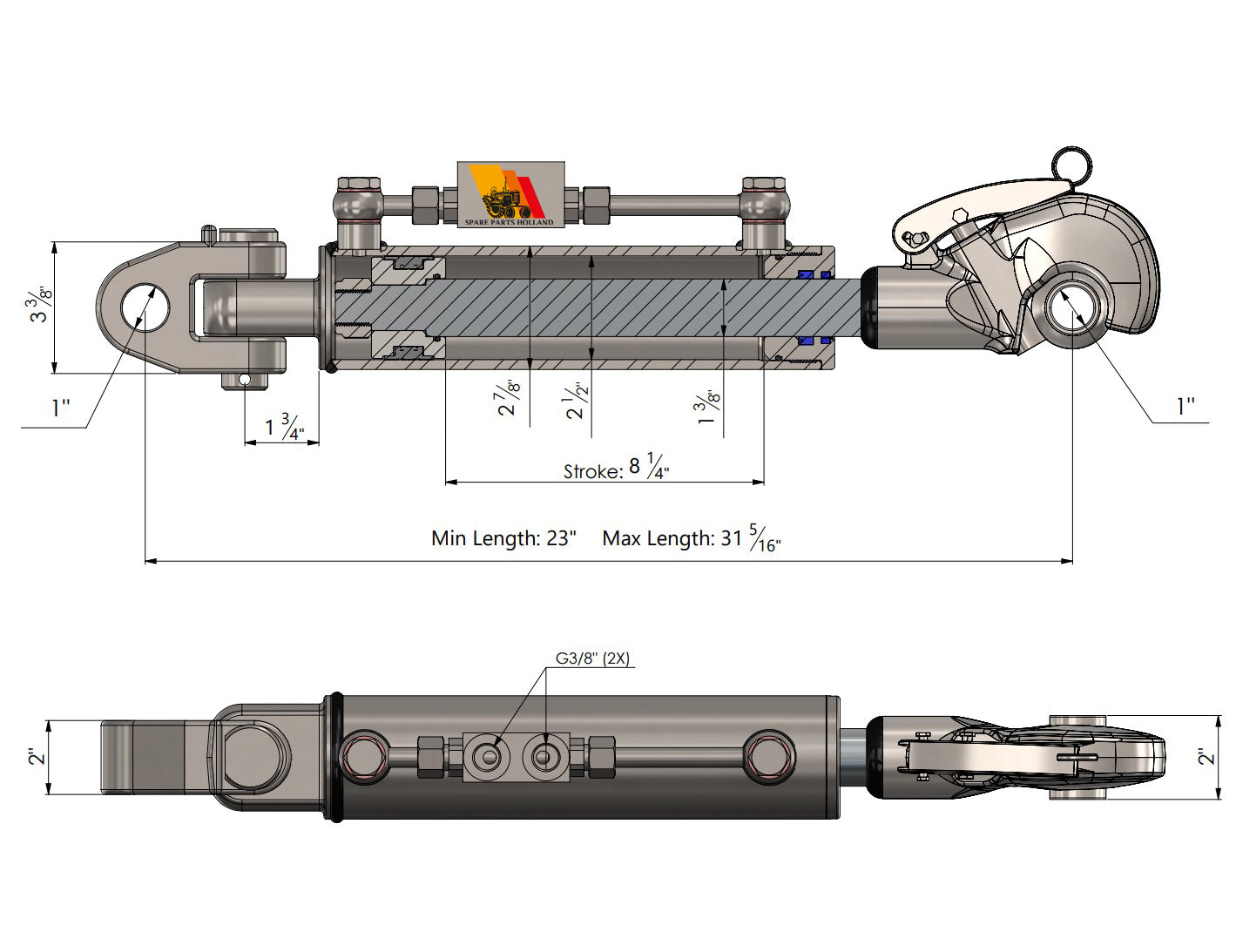

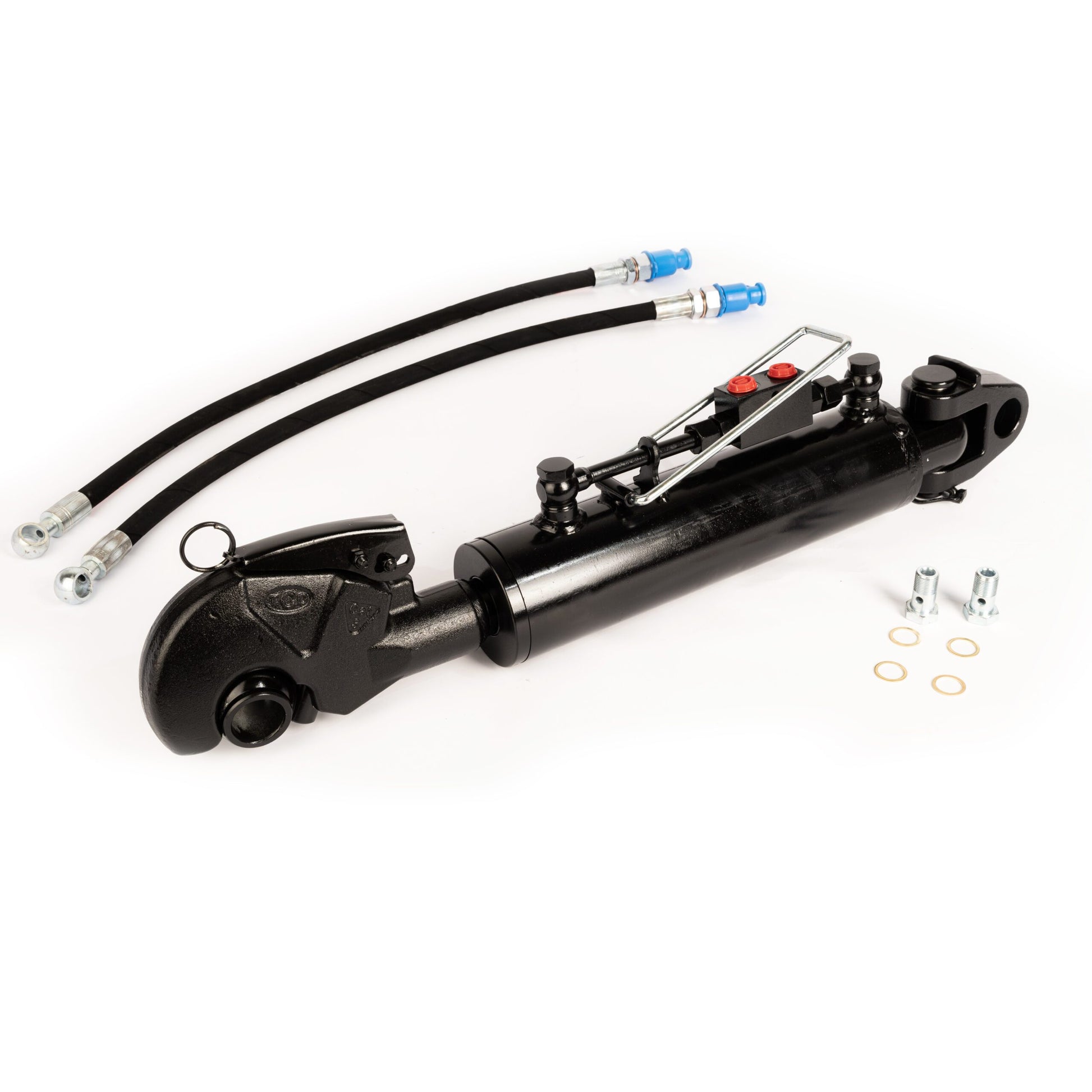

| SPH320059 63/35 mm | 585–795 mm | 210 mm |

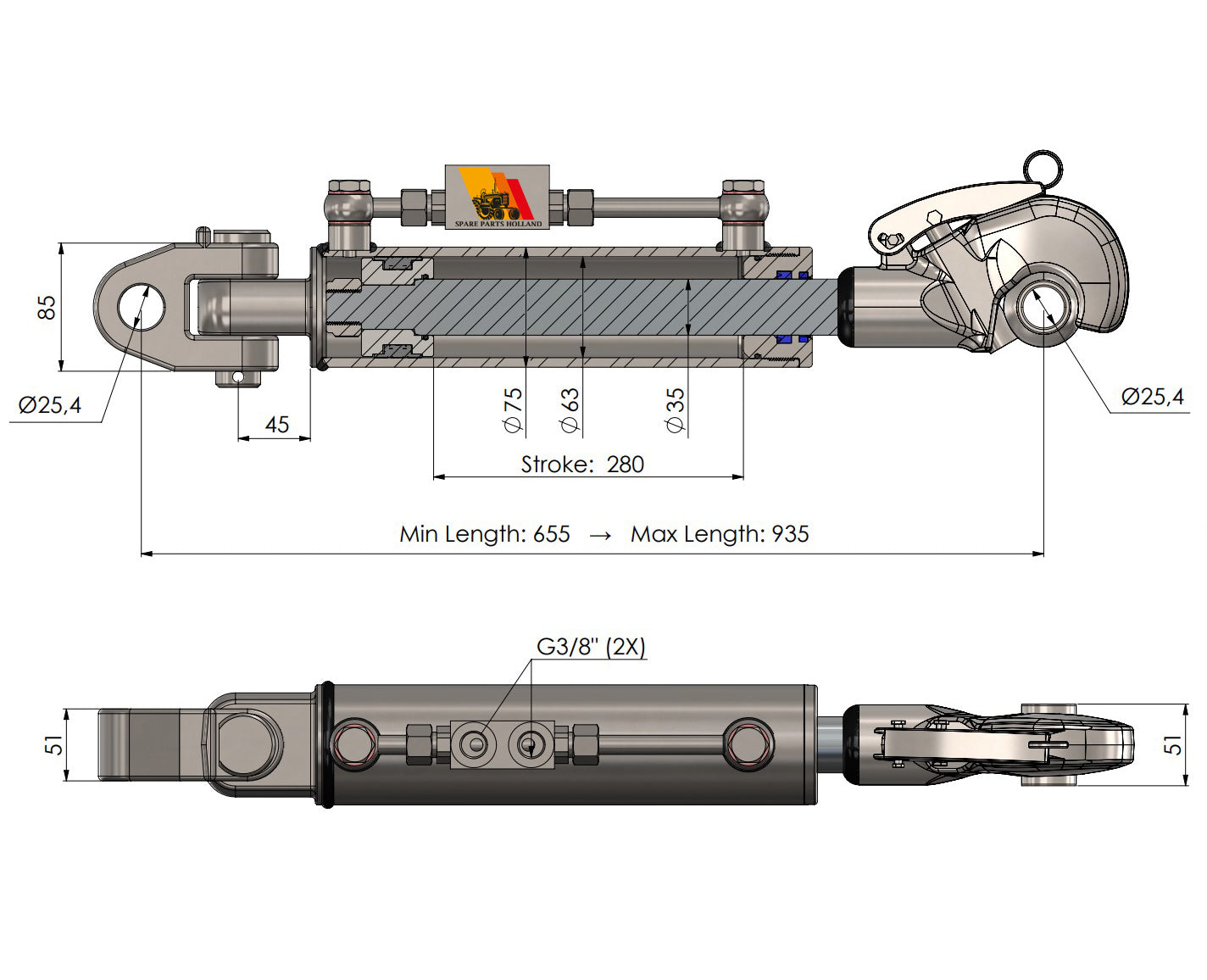

| SPH320060 63/35 mm | 655–935 mm | 280 mm |
¹ Lunghezza rientrata–estesa secondo il disegno metrico. Esempi della gamma; apra il prodotto per tutte le quote e il contenuto della fornitura.

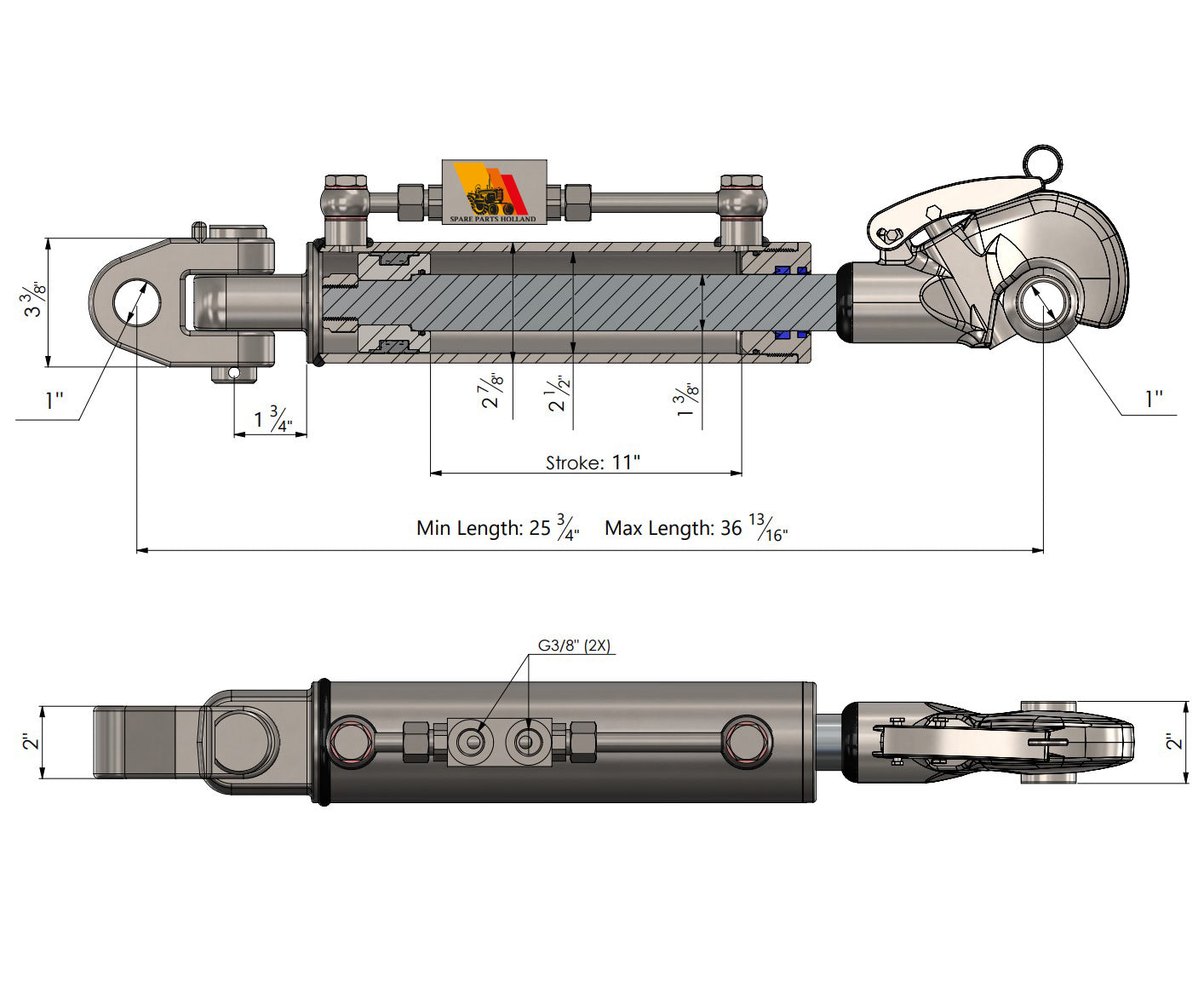

Entrambi i disegni indicano Ø25,4 mm agli attacchi. Verifichi anche larghezza della forcella, posizione e spazio libero. Una forcella non è automaticamente intercambiabile con uno snodo sferico.
Quali misure deve confrontare?
Il terzo punto idraulico deve corrispondere ai punti di fissaggio e al campo di regolazione necessario. Prima dell'ordine, controlli:
Categoria e quote degli attacchi: confronti il diametro del perno e la larghezza o lo spazio di montaggio a entrambe le estremità.
Lunghezza chiusa e aperta: verifichi i punti di misura sul disegno tecnico e confronti l'intero campo con l'applicazione. La sola corsa non è sufficiente.
Comando e collegamenti idraulici: controlli il comando richiesto, la lunghezza dei tubi e gli innesti sulla scheda prodotto e sul trattore.
Confronti anche il collegamento e il profilo degli innesti rapidi. La stessa misura nominale non conferma da sola che due innesti siano compatibili.
Confronti le versioni
Terzi punti idraulici Cat 2 · Terzi punti idraulici Cat 2 standard · Terzi punti idraulici Cat 2 con gancio · Terzi punti idraulici Cat 2 con gancio e forcella
Cerca componenti separati? Consulti gli accessori e ricambi per terzi punti. Scelga i ricambi secondo le specifiche della propria versione.
Domande frequenti sui terzi punti idraulici
Un terzo punto idraulico è adatto a qualsiasi marca di trattore?
La compatibilità dipende dall'attacco a tre punti, dalle quote di fissaggio, dalla lunghezza necessaria e dai collegamenti idraulici. Scelga quindi in base alla configurazione e al disegno tecnico, non solo alla marca del trattore.
Come misuro la lunghezza necessaria del terzo punto?
Confronti le lunghezze chiusa e aperta necessarie con il disegno del prodotto scelto. Utilizzi gli stessi punti di misura indicati nel disegno. Consideri anche lo spazio intorno agli attacchi: confrontare solo la lunghezza esterna totale o la corsa non basta.
I tubi e gli innesti rapidi sono inclusi?
Dipende dal prodotto scelto. Controlli il contenuto della fornitura, la lunghezza dei tubi e il tipo di innesti nella scheda prodotto. Potrà così vedere quali componenti sono inclusi e cosa potrebbe servire a parte.
Serve aiuto per scegliere il terzo punto idraulico?
Ha dubbi sulla versione? Ci invii tramite WhatsApp il modello del trattore, le foto dei punti di fissaggio e le misure del terzo punto attuale. Indichi anche l'attrezzo che intende utilizzare, così potremo aiutarla in modo mirato.
Invii le foto tramite WhatsApp
