Cilindri idraulici a doppio effetto
Un cilindro idraulico a doppio effetto usa la pressione idraulica per estendere e retrarre lo stelo, sviluppando forza in entrambe le direzioni. Scegli prima il fissaggio, poi confronta corsa, lunghezza di montaggio e attacchi idraulici.
Scegli il cilindro in base al fissaggio
Parti dai punti di fissaggio della macchina. Il nome aiuta a individuare la famiglia; confronta disegno tecnico e specifiche con i requisiti della macchina.

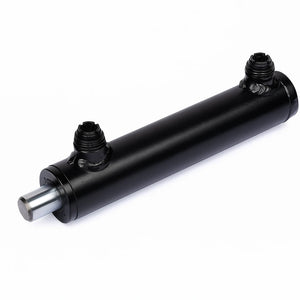

Standard
Verifica sul disegno la costruzione e i componenti di montaggio necessari.

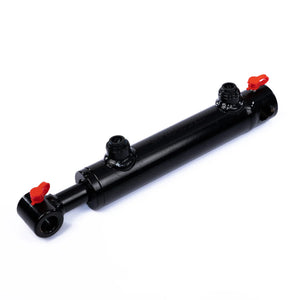

Con occhielli
Controlla i fori di fissaggio, il diametro dei perni e lo spazio disponibile.

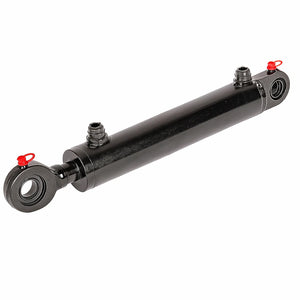

Con snodi sferici
Confronta le dimensioni degli snodi e la lunghezza di montaggio.
Con forcella e occhio
Verifica larghezza della forcella, occhio e perni alle due estremità.

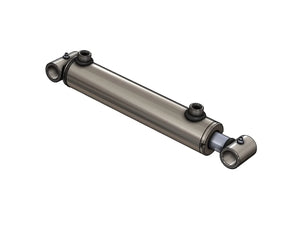

Con boccole saldate
Confronta larghezza e diametro interno delle boccole.

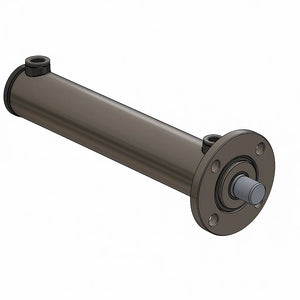

Con flangia anteriore
Controlla interassi dei fori, dimensioni della flangia e ingombri.
Con occhio sullo stelo e raccordi filettati
Confronta entrambi i fissaggi e le dimensioni dei perni sul disegno.
Quale cilindro idraulico a doppio effetto ti serve?
- Fissaggi e perni: verifica entrambe le estremità, diametri dei fori, larghezze e spazio libero durante il movimento.
- Corsa: confronta lo spostamento necessario con la corsa della variante scelta.
- Lunghezza di montaggio: controlla le misure a stelo retratto ed esteso usando i riferimenti del disegno. La lunghezza totale è diversa dall’interasse dei perni.
- Alesaggio e diametro dello stelo: l’alesaggio è il diametro interno della canna. Queste misure e la pressione idraulica determinano le forze teoriche di spinta e trazione. Verifica anche la forza richiesta.
- Attacchi e pressione di esercizio: confronta filettatura, misura e posizione delle bocche. Diametri simili non garantiscono la stessa filettatura. Controlla la pressione ammessa nella documentazione.
Seleziona la variante corretta prima di consultare il relativo disegno e le specifiche. Fai chiarire quote mancanti o dettagli incerti prima dell’ordine.
Aiuto nella scelta del ricambio
Annota il codice articolo, se noto, corsa, lunghezza di montaggio, alesaggio, diametro dello stelo, fissaggi e attacchi. Prepara foto o un disegno del cilindro esistente e invia la tua richiesta tramite WhatsApp.
Per una costruzione diversa, consulta i cilindri idraulici su misura. Sono disponibili anche le categorie ricambi per cilindri, tubi flessibili idraulici e raccordi idraulici.
Domande frequenti sui cilindri a doppio effetto
Qual è la differenza tra semplice e doppio effetto?
Un cilindro a doppio effetto è azionato idraulicamente in entrambe le direzioni. Uno a semplice effetto lo è in una sola direzione; il ritorno può avvenire tramite un carico esterno o una molla. La scelta dipende dalla macchina e dal circuito. Vedi anche i cilindri a semplice effetto.
I cilindri con la stessa corsa sono intercambiabili?
No. Devono corrispondere anche lunghezza di montaggio, fissaggi, perni, alesaggio, stelo, attacchi e pressione ammessa. Controlla il disegno e la variante prima dell’ordine.
Cosa verificare nel fissaggio con occhielli?
Controlla sul disegno la posizione e il diametro dei fori trasversali. Anche altri fissaggi usano perni: il solo diametro del perno non basta a stabilire la compatibilità.
Spinta e trazione hanno la stessa forza?
In un cilindro con stelo su un solo lato, la trazione teorica è inferiore alla spinta a parità di pressione: sul lato stelo la superficie utile del pistone è minore. Verifica le forze richieste in entrambe le direzioni e le condizioni effettive di esercizio.
Per confrontare altre costruzioni, consulta tutti i cilindri idraulici.
