Tamaño 40/30
Diámetro interior: 40 mm.
Diámetro del vástago: 30 mm.
Carrera: 200, 250, 300, 350, 400, 500 mm.

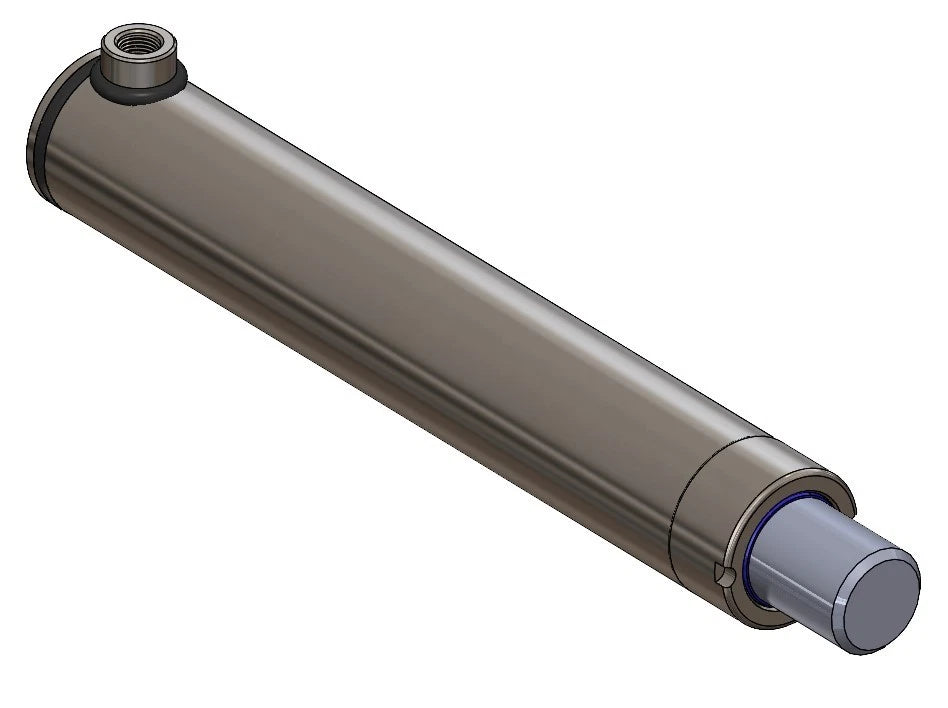

Cilindros hidráulicos de simple efecto estándar
Cilindros hidráulicos de simple efecto estándar. Sin orificios de fijación pretaladrados en la base ni en el vástago. Compruebe cómo se montará en su estructura y compare las dimensiones exteriores con el plano. Compare 3 tamaños y 15 variantes de carrera con enlaces directos a las referencias SPH.
Compruebe primero el movimiento de retorno
La presión del aceite extiende estos cilindros. El retorno depende de la carga, la gravedad u otra fuerza externa de la máquina. La instalación debe permitir ese movimiento. Si necesita fuerza hidráulica en ambas direcciones, compare los cilindros de doble efecto.
¿Qué tamaño y carrera necesita?
El código 40/30 indica un diámetro interior de 40 mm y un vástago de 30 mm de diámetro. No indica el diámetro del orificio de fijación. La carrera es el recorrido de extensión. Compruebe también el espacio de montaje y la carga. Todas las medidas siguientes están en milímetros.

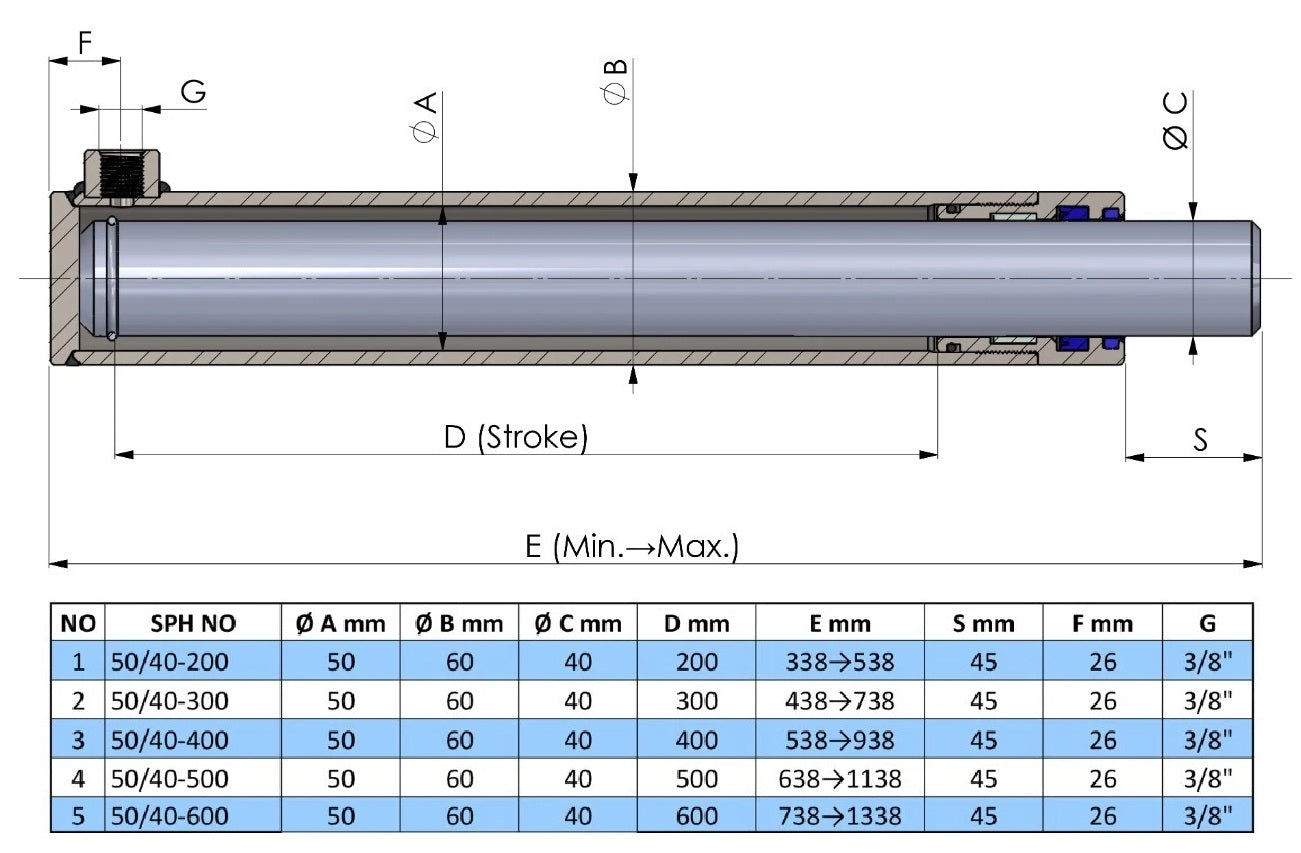

Tamaño 50/40
Diámetro interior: 50 mm.
Diámetro del vástago: 40 mm.
Carrera: 200, 300, 400, 500, 600 mm.

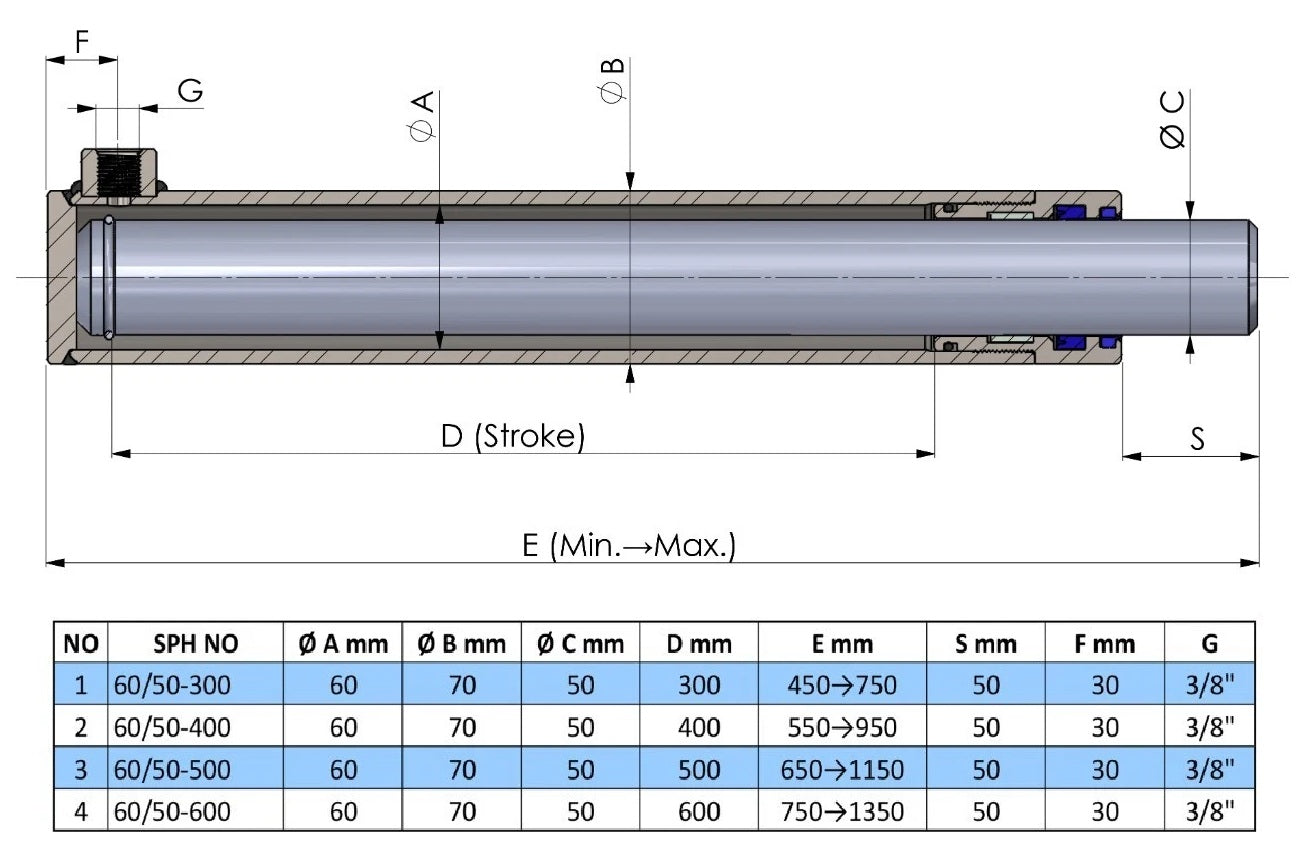

Tamaño 60/50
Diámetro interior: 60 mm.
Diámetro del vástago: 50 mm.
Carrera: 300, 400, 500, 600 mm.
Elegir directamente por código SPH
Una vez determinados el tamaño y la carrera, abra la versión y pulse el código SPH. En pantallas estrechas puede desplazar las tablas horizontalmente.
Tamaño 40/30 — 6 variantes
Tamaño 50/40 — 5 variantes
Longitud de montaje: use los puntos de medición correctos
En la versión con ojos fijos, la longitud del plano se mide entre los centros de los orificios de fijación. En la estándar, es la longitud exterior desde la cara posterior de la base hasta el extremo del vástago. Son medidas distintas. Use los puntos del plano y compruebe las posiciones retraída y extendida.
Con ojos fijos — Cilindros hidráulicos de simple efecto
Presión de trabajo y carga
La presión de trabajo recomendada de estos grupos es de 180 bar; la presión máxima es de 250 bar. Compruebe también la carrera, la fijación, la alineación y la carga de la aplicación. La presión máxima por sí sola no determina la idoneidad para su máquina.
Elija la versión adecuada
Sin orificios de fijación pretaladrados en la base ni en el vástago. Compruebe cómo se montará en su estructura y compare las dimensiones exteriores con el plano.
Compare primero tamaño, fijación, longitud de montaje, espacio, presión del sistema y conexión hidráulica. Compruebe que la máquina siga permitiendo el retorno.
Cilindros hidráulicos de simple efecto · Todos los cilindros hidráulicos
Preguntas frecuentes
¿Cómo se retrae un cilindro de simple efecto?
Estos cilindros no se retraen hidráulicamente a través de una segunda conexión de aceite. La carga, la gravedad u otra fuerza externa de la máquina debe proporcionar el retorno.
¿Qué diferencia hay entre estándar y con ojos fijos?
La versión con ojos fijos tiene orificios de fijación mecánica en ambos extremos. La estándar no tiene esos orificios pretaladrados. También cambian los puntos de medición de la longitud; consulte el plano.
¿Puedo sustituir un cilindro por otro de la misma carrera?
Compare primero tamaño, fijación, longitud de montaje, espacio, presión del sistema y conexión hidráulica. Compruebe que la máquina siga permitiendo el retorno.
¿Necesita ayuda para elegir?
Envíenos por WhatsApp la carrera necesaria, el espacio de montaje disponible y fotos del cilindro y de su fijación en la máquina. Indique también el diámetro interior y el del vástago, si los conoce.
