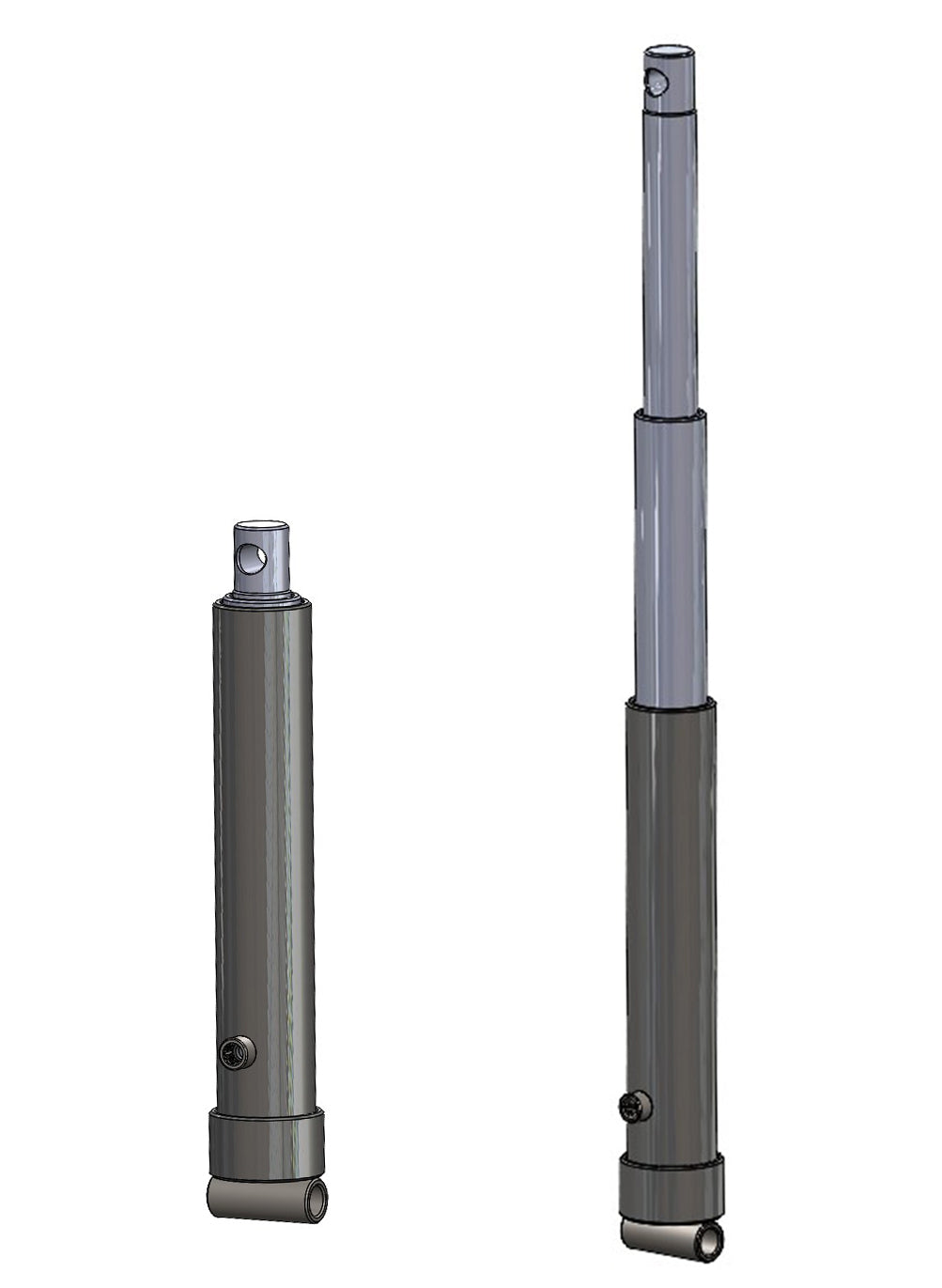

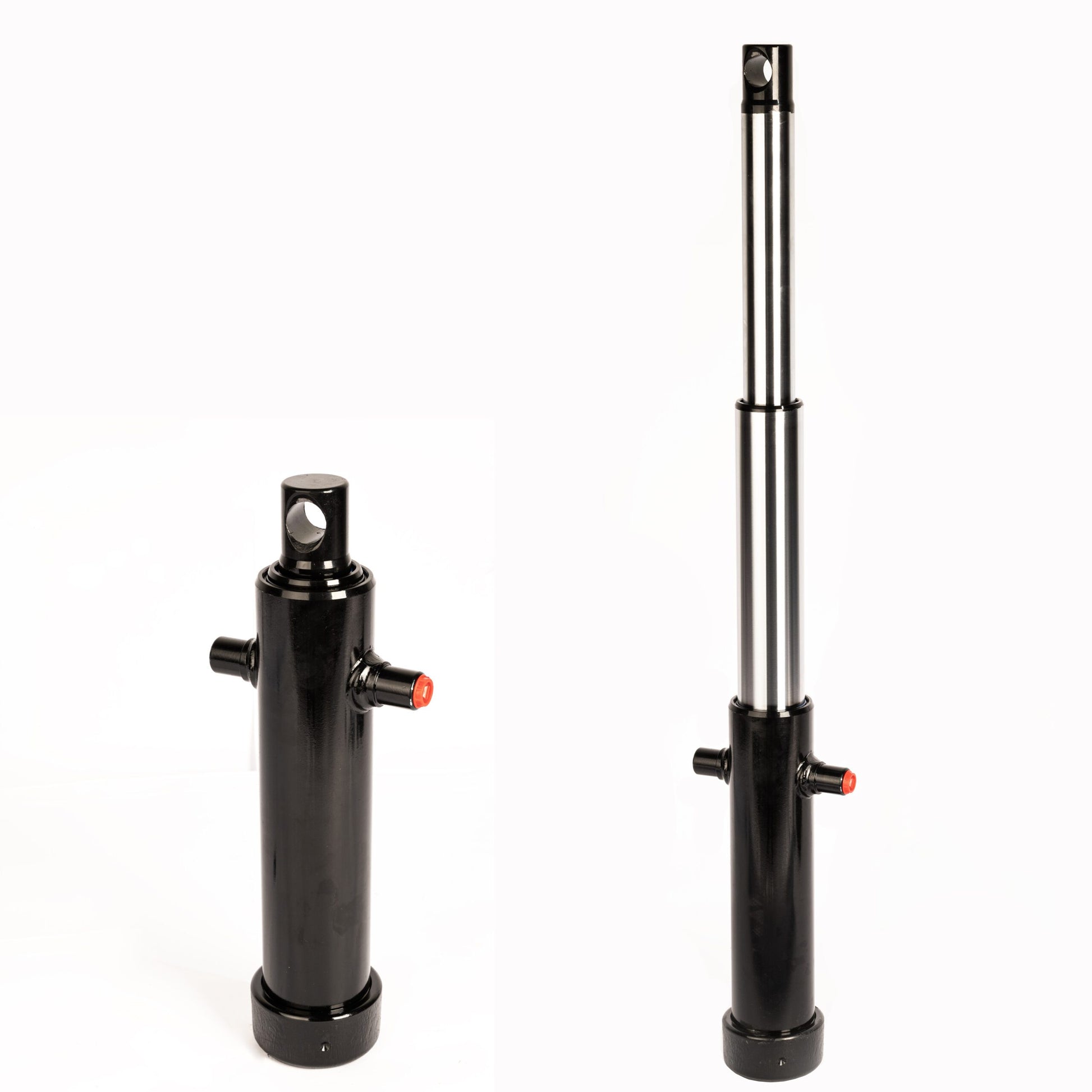

Cilindros telescópicos de 2 etapas
Cuatro modelos con carreras de 500, 620, 700 y 820 mm. El modelo de 700 mm tiene fijaciones diferentes a las de los otros tres; compare los planos.
Ver modelos de 2 etapasCilindros hidráulicos telescópicos
Un cilindro hidráulico telescópico tiene varias etapas extensibles. Así combina una carrera larga con una longitud retraída relativamente compacta. Compare los modelos de 2, 3 y 4 etapas para su mecanismo de basculación o elevación según carrera, espacio de montaje y fijación.
Empiece por la estructura y las fijaciones
El número de etapas o la carrera no basta para determinar qué cilindro encaja. Compare las fijaciones a la máquina y a la parte móvil, la longitud retraída y el espacio libre durante todo el movimiento. Después compruebe los datos de presión y carga específicos del modelo.
Elija el número de etapas
Cilindros telescópicos de 3 etapas
Cuatro modelos con carreras de 570, 730, 912 y 1030 mm. Además de la carrera, compruebe la fijación lateral y la unión a la parte móvil.
Ver modelos de 3 etapasCilindros telescópicos de 4 etapas
Tres modelos con carreras de 726, 945 y 1190 mm. Compare el espacio de montaje y las fijaciones. Más etapas no implican automáticamente una mayor carga admisible.
Ver modelos de 4 etapasCompare carrera y código SPH
La carrera es el recorrido de extensión, no la longitud total. Pulse el código SPH para ver el producto y el plano técnico. Las fijaciones varían según el modelo. Abra el grupo correspondiente para consultar los códigos y las carreras.
Fijaciones: compare el diseño, no solo la carrera

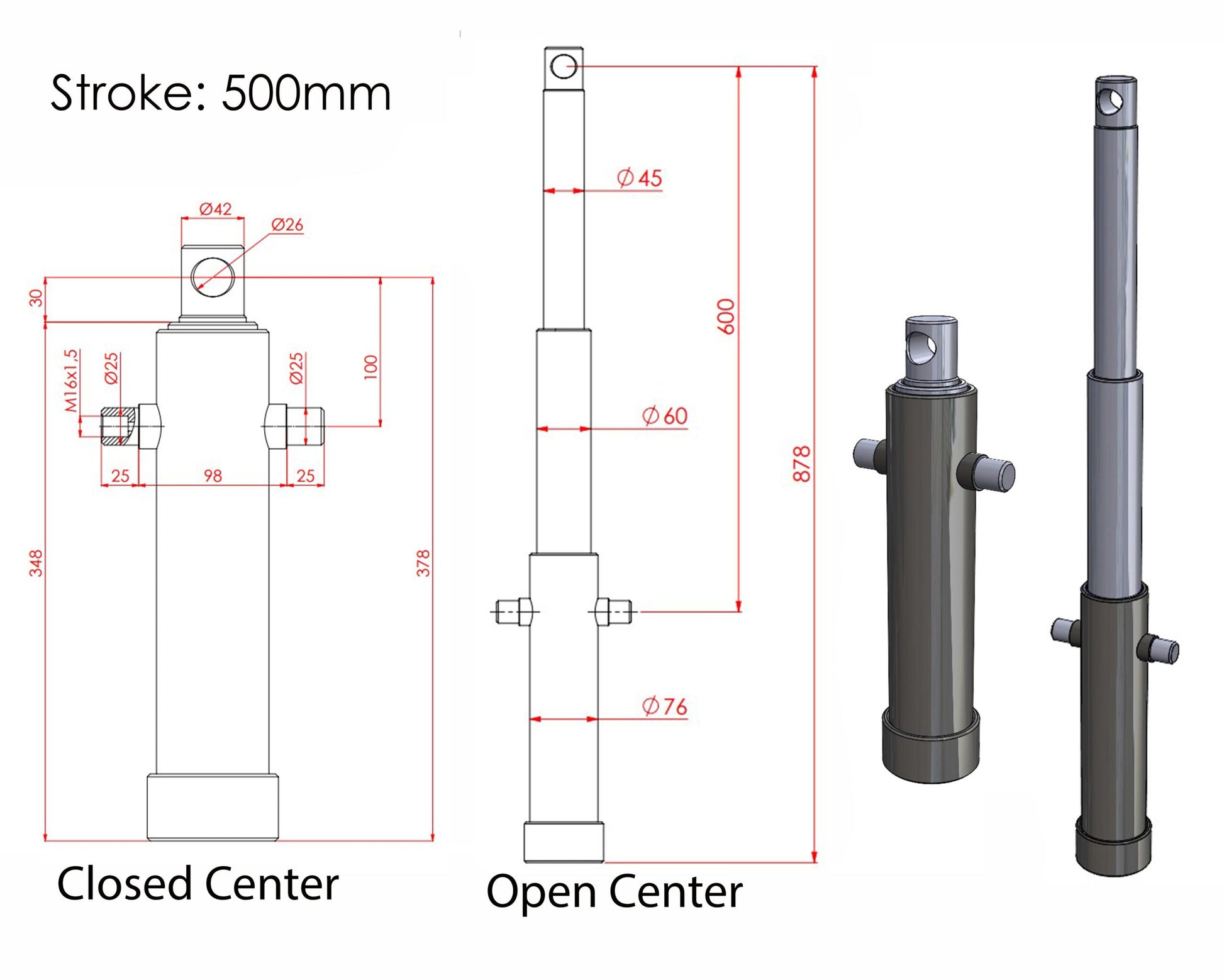

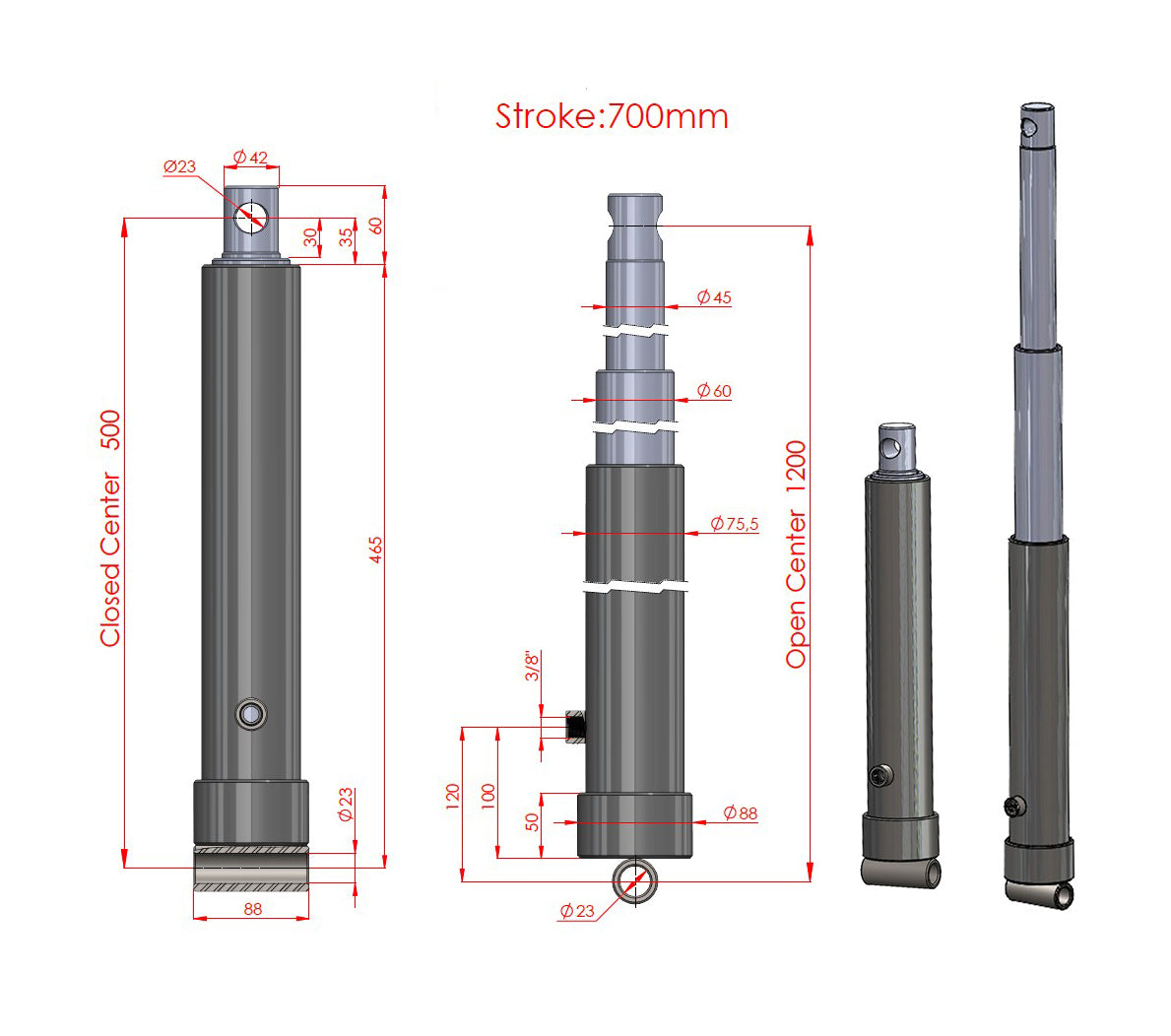

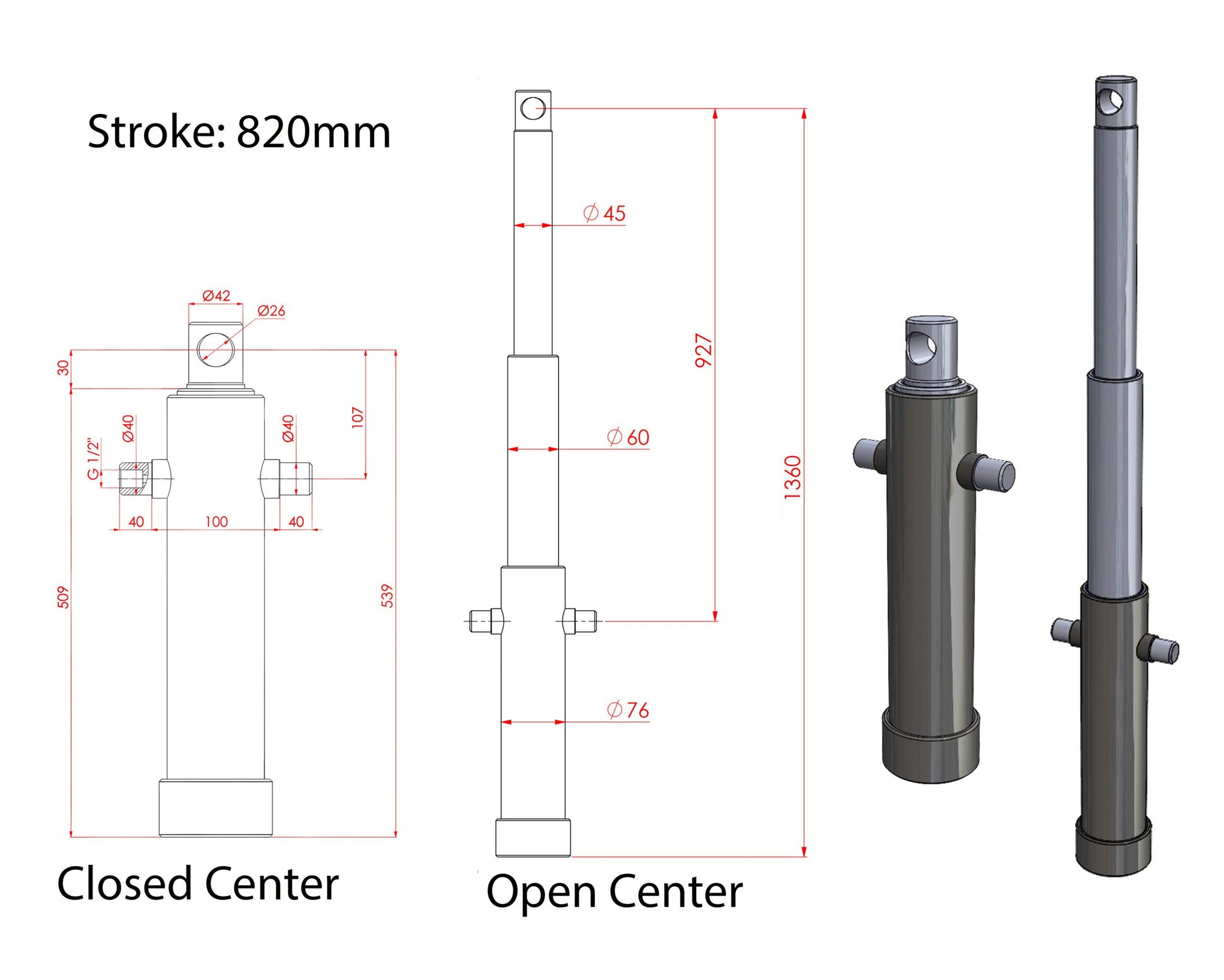

Los modelos de 2 etapas con carreras de 500, 620 y 820 mm tienen puntos de fijación laterales en el cilindro y un orificio en el extremo extensible. El modelo de 700 mm tiene orificios de fijación en ambos extremos. Los planos de los modelos de 3 y 4 etapas muestran una fijación lateral y una unión móvil con placa de montaje en el extremo extensible.
Mida las fijaciones de su estructura y compare las dimensiones y los puntos de medición con el plano del producto. Una carrera diferente también puede implicar otras dimensiones de montaje.
Compruebe la longitud de montaje y el movimiento
Compruebe el espacio con el cilindro totalmente retraído y extendido utilizando los mismos puntos de medición que en el plano. Tenga en cuenta el movimiento de la caja basculante o del elemento que se eleva: la carrera necesaria no equivale automáticamente a la altura de elevación vertical.
Carga, presión y conexiones hidráulicas
Adapte el cilindro a toda la estructura y al sistema hidráulico. La posición de las fijaciones y la distribución de la carga ayudan a determinar el cilindro necesario. Utilice los datos del modelo elegido; no suponga un único valor de presión o capacidad para toda esta colección.
La bomba debe ser adecuada para el cilindro y el sistema. Consulte la bomba hidráulica basculante accionada por taladro SPH390255 y compruebe la presión, el volumen de aceite necesario y las conexiones antes de elegir una combinación.
¿No necesita un modelo telescópico? Compare Cilindros hidráulicos de simple efecto o Cilindros hidráulicos de doble efecto. Volver a Todos los cilindros hidráulicos.
Preguntas frecuentes
¿Qué significa 2, 3 o 4 etapas?
El número de etapas indica cuántas secciones se extienden telescópicamente. Compare también la carrera total, las dimensiones retraídas y las fijaciones.
¿Puedo elegir solo por la carrera?
No. Compruebe también los puntos de fijación, el espacio disponible y los datos de presión y carga específicos del modelo. La carrera describe únicamente el recorrido de extensión.
¿Todas las fijaciones son iguales?
No. Incluso dentro del grupo de 2 etapas hay fijaciones diferentes. Compare el plano técnico con la estructura existente.
¿El tonelaje del cilindro equivale a la carga útil de mi remolque?
No sin evaluar toda la estructura. Los datos del cilindro no determinan automáticamente la carga útil admisible del remolque. Las fijaciones, la distribución de la carga y la estructura deben evaluarse conjuntamente.
¿Necesita ayuda para elegir?
Envíe por WhatsApp fotos del cilindro y las fijaciones, la carrera deseada y el espacio de montaje disponible. Indique la aplicación y, si los conoce, la presión hidráulica y el número SPH.
