Terceros puntos hidráulicos Cat 2 estándar

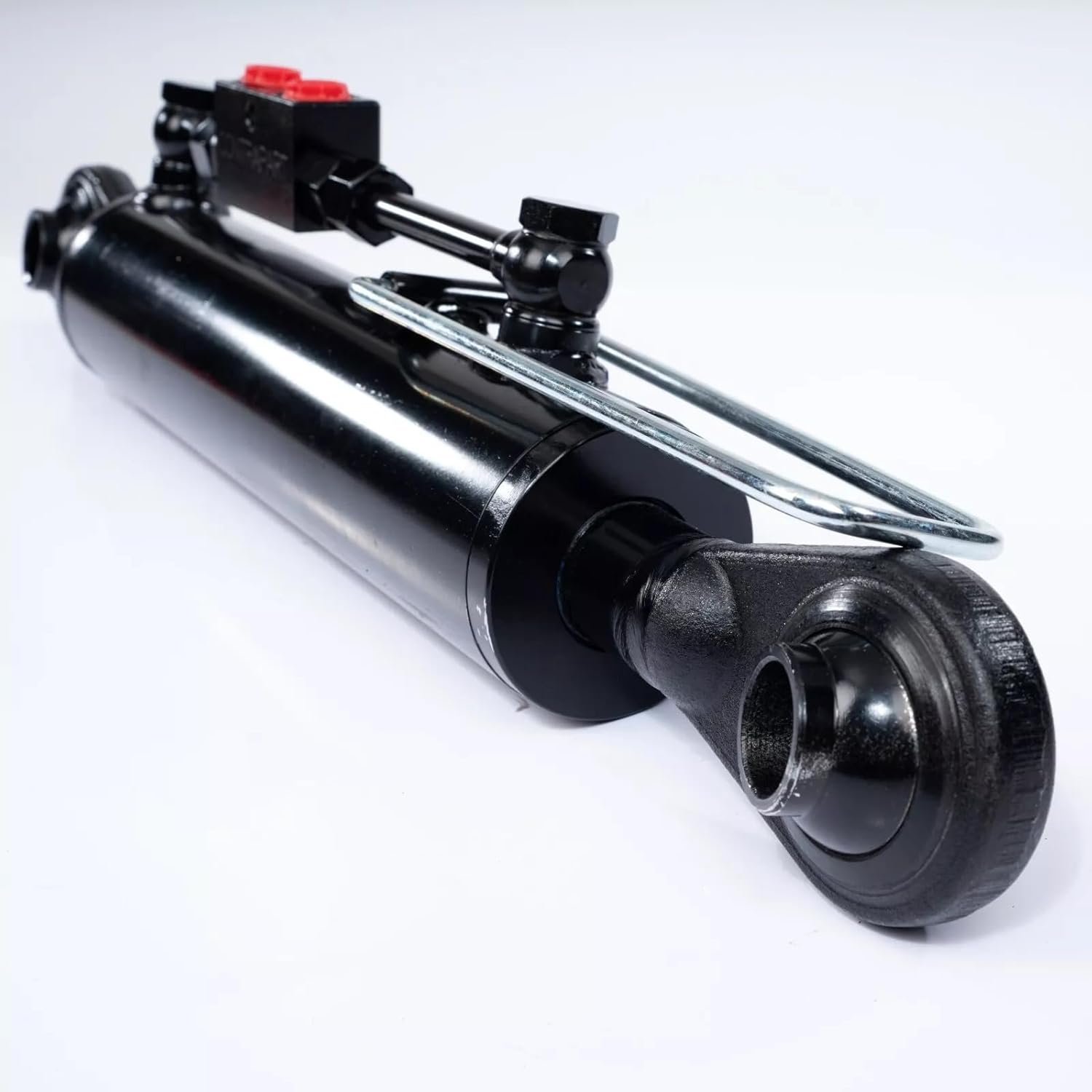

Elija un tercer punto hidráulico Cat 2 estándar con rótulas en ambos extremos. Compare las versiones 50/30, 60/40 y 63/35 mm según su intervalo de longitud y las medidas de fijación.
COMPRUEBE ANTES DE ELEGIR
Elija según la categoría, las medidas de fijación, las longitudes retraída y extendida, el diámetro interior del cilindro y el diámetro del vástago. Compruebe ambos extremos y compare el plano técnico con su tractor y apero. La categoría o la marca del tractor por sí solas no determinan la compatibilidad.
Compare longitud y carrera
| Producto · cilindro/vástago | Longitud¹ | Carrera |
|---|---|---|
| SPH320035 50/30 mm | 430–590 mm | 160 mm |
| SPH320043 63/35 mm | 450–610 mm | 160 mm |
| SPH320095 60/40 mm | 500–690 mm | 190 mm |
¹ Longitud retraída–extendida según el plano métrico. Ejemplos de la gama; consulte el producto para todas las medidas y los componentes incluidos.

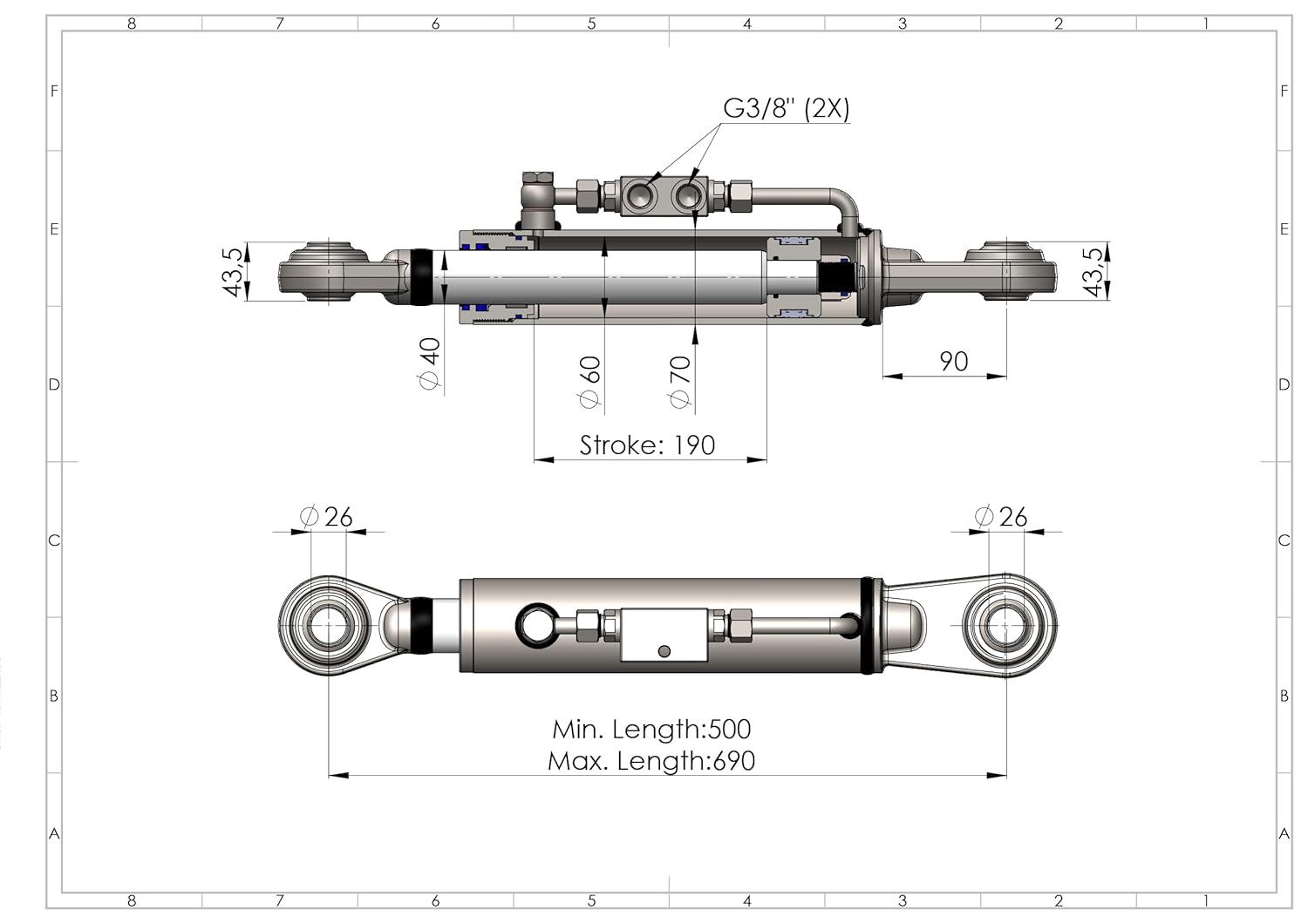

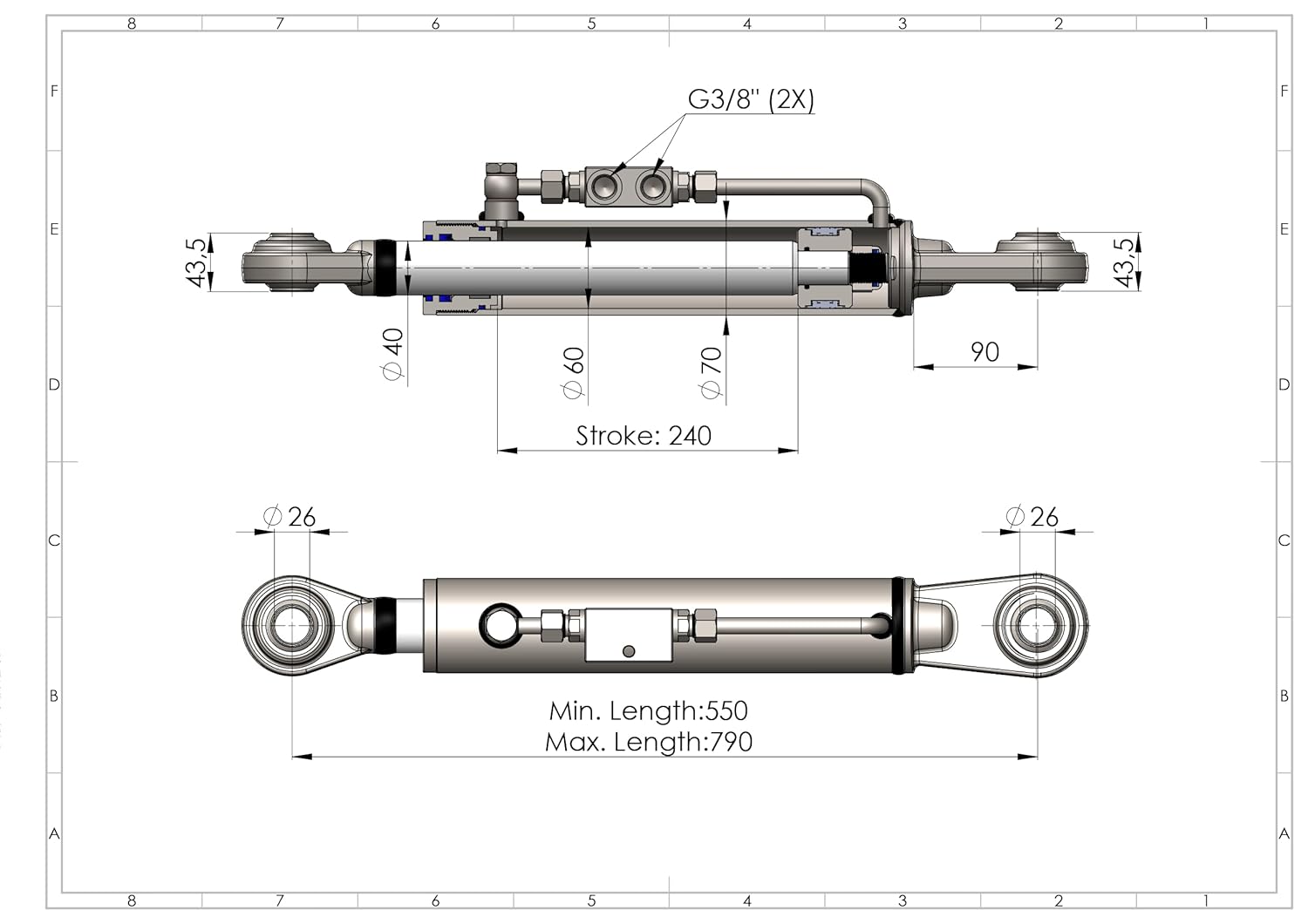

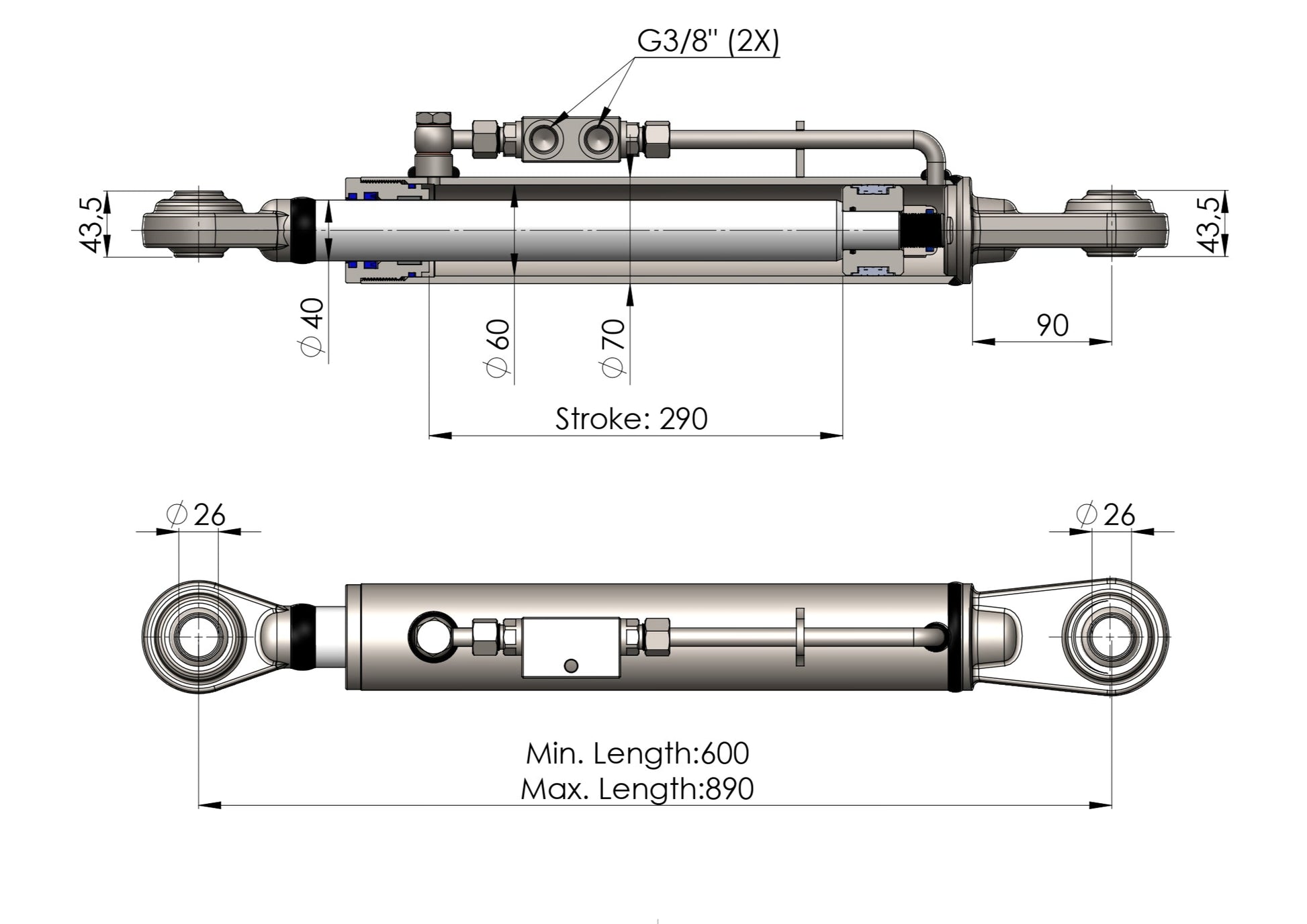

SPH320035 y SPH320043 tienen 160 mm de carrera, pero distintos intervalos de longitud. Sus planos indican orificios de Ø25,4 mm y una anchura de fijación de 51 mm. SPH320095 indica Ø26 mm y 43,5 mm. Compruebe cada plano: el diámetro del orificio no equivale automáticamente al diámetro nominal del pasador.
Diámetro interior del cilindro y vástago
50/30, 60/40 y 63/35 mm indican el diámetro interior del cilindro y el diámetro del vástago, respectivamente. No son el diámetro exterior del cilindro ni el del pasador. Un cilindro mayor no confirma por sí solo una carga admisible superior para su aplicación.
¿Qué medidas debe comparar?
El tercer punto hidráulico debe encajar en los puntos de fijación y ofrecer el rango de regulación necesario. Antes de pedirlo, compruebe:
Categoría y medidas de fijación: compare el diámetro del bulón y la anchura o el espacio disponible en ambos extremos.
Longitudes retraída y extendida: compruebe los puntos de medición del plano técnico y compare todo el rango con su aplicación. La carrera por sí sola no basta.

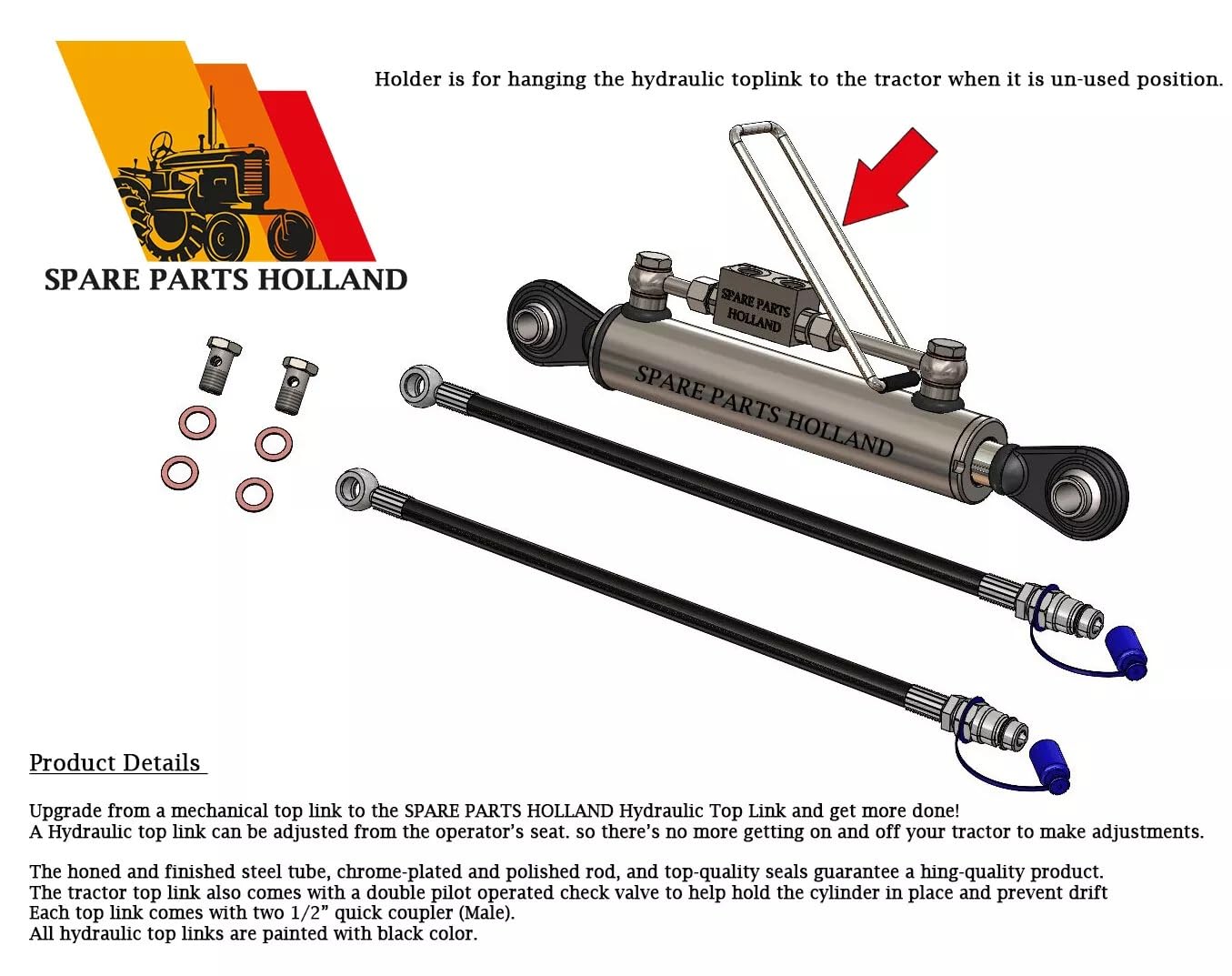

Mando y conexiones hidráulicas: compruebe el mando necesario, la longitud de los latiguillos y los enchufes rápidos en la ficha del producto y en su tractor.
Compare también la conexión y el perfil de los enchufes rápidos. La misma medida nominal no confirma por sí sola que dos acoplamientos encajen.
Compare versiones
Terceros puntos hidráulicos Cat 2 · Terceros puntos hidráulicos Cat 2 estándar · Terceros puntos hidráulicos Cat 2 con gancho · Terceros puntos hidráulicos Cat 2 con gancho y horquilla
¿Busca piezas sueltas? Consulte los accesorios y recambios para terceros puntos. Elija los recambios según las especificaciones de su versión.
Preguntas frecuentes sobre terceros puntos hidráulicos
¿Un tercer punto hidráulico sirve para cualquier marca de tractor?
La compatibilidad depende del enganche de tres puntos, las medidas de fijación, la longitud necesaria y las conexiones hidráulicas. Elija según la versión y el plano técnico, no solo según la marca del tractor.
¿Cómo mido la longitud de tercer punto que necesito?
Compare las longitudes retraída y extendida necesarias con el plano del producto elegido. Utilice los mismos puntos de medición del plano. Tenga en cuenta el espacio alrededor de las fijaciones; comparar solo la longitud exterior total o la carrera no basta.

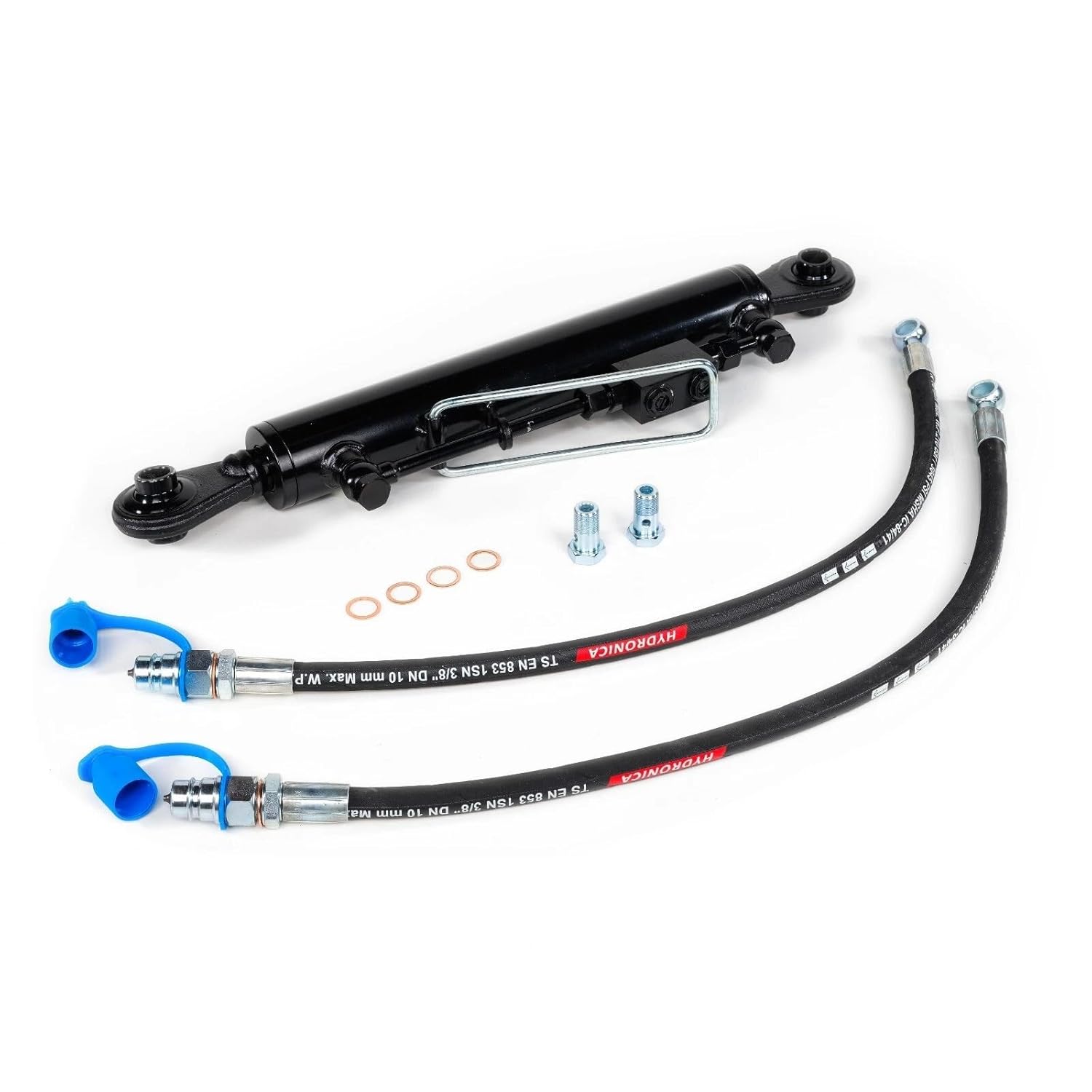

¿Se incluyen los latiguillos y los enchufes rápidos?

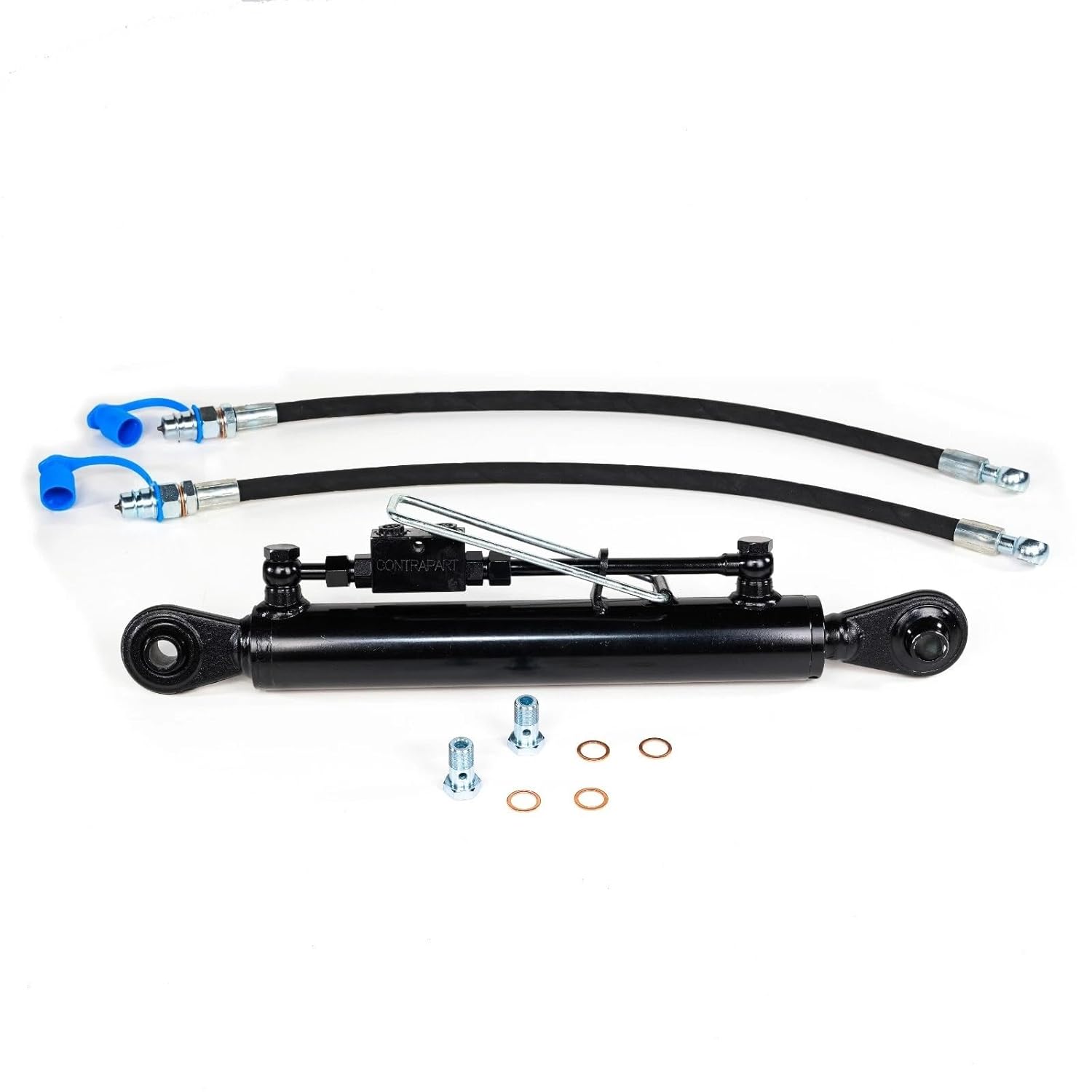

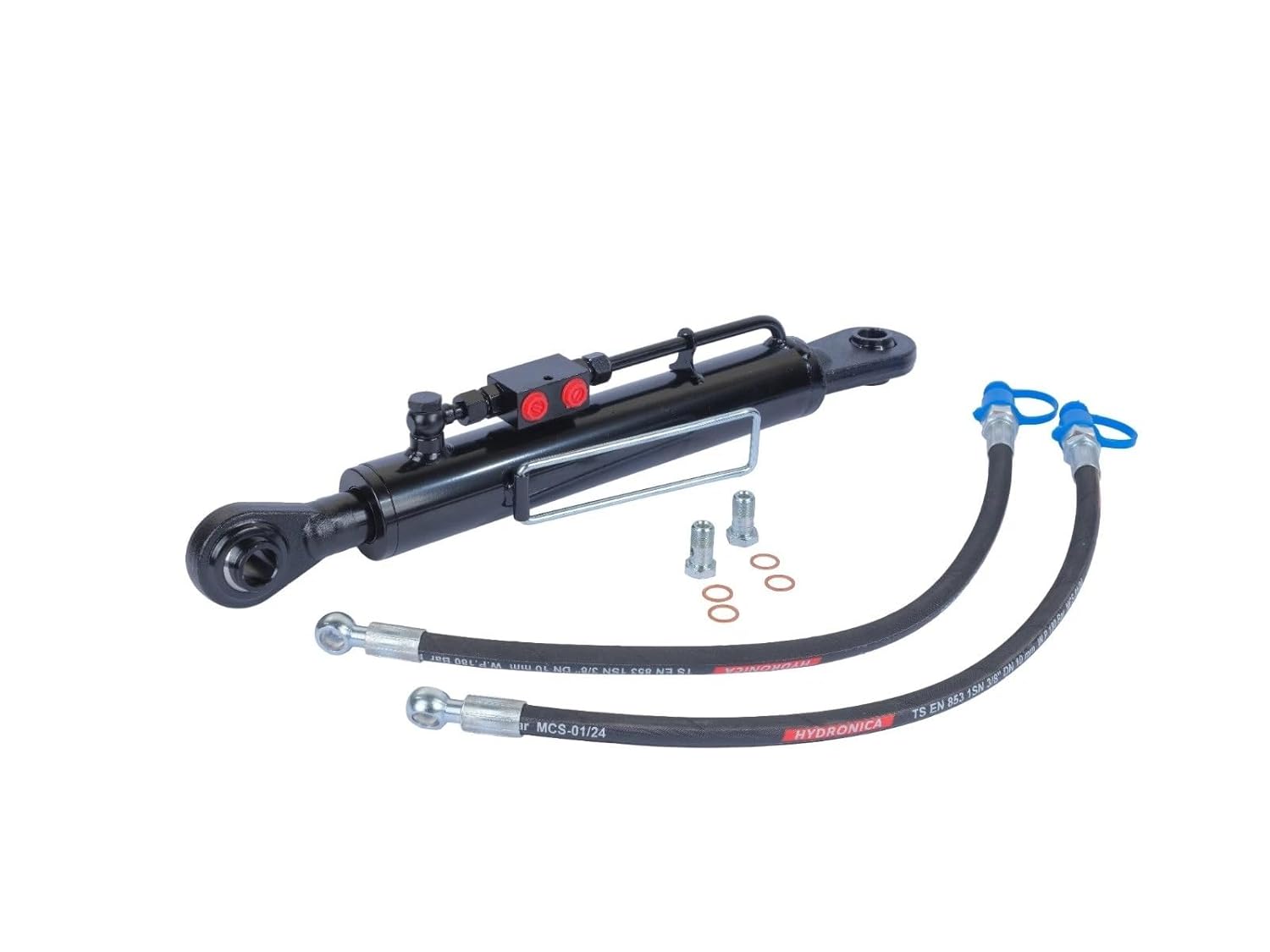

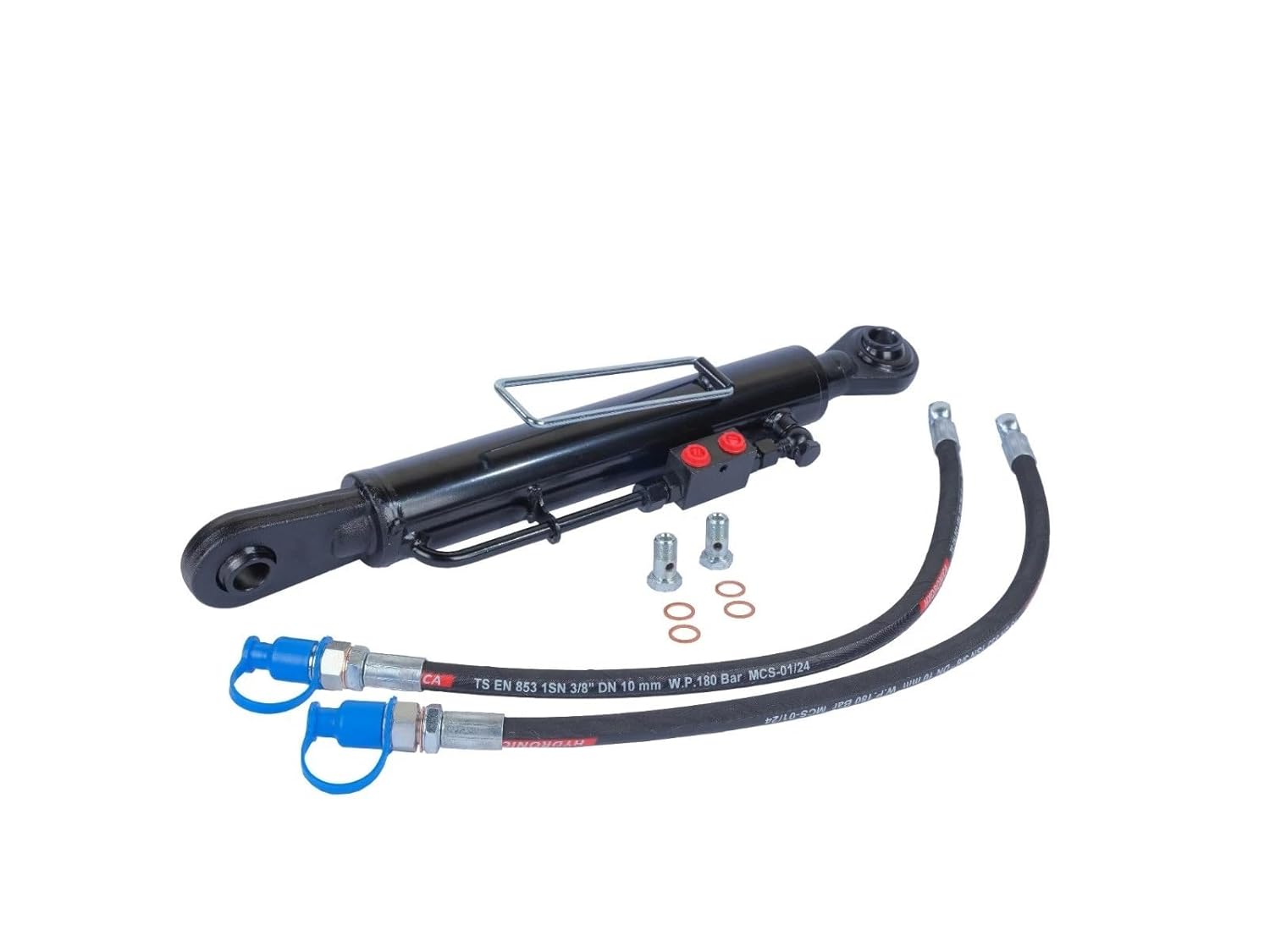

Depende del producto elegido. Compruebe el contenido del suministro, la longitud de los latiguillos y el tipo de acoplamiento en la ficha del producto. Así sabrá qué se incluye y qué puede necesitar aparte.
¿Necesita ayuda para elegir su tercer punto hidráulico?
Si tiene dudas sobre la versión, envíenos por WhatsApp el modelo del tractor, fotos de los puntos de fijación y las medidas de su tercer punto actual. Indique también qué apero quiere utilizar para que podamos orientarle.
