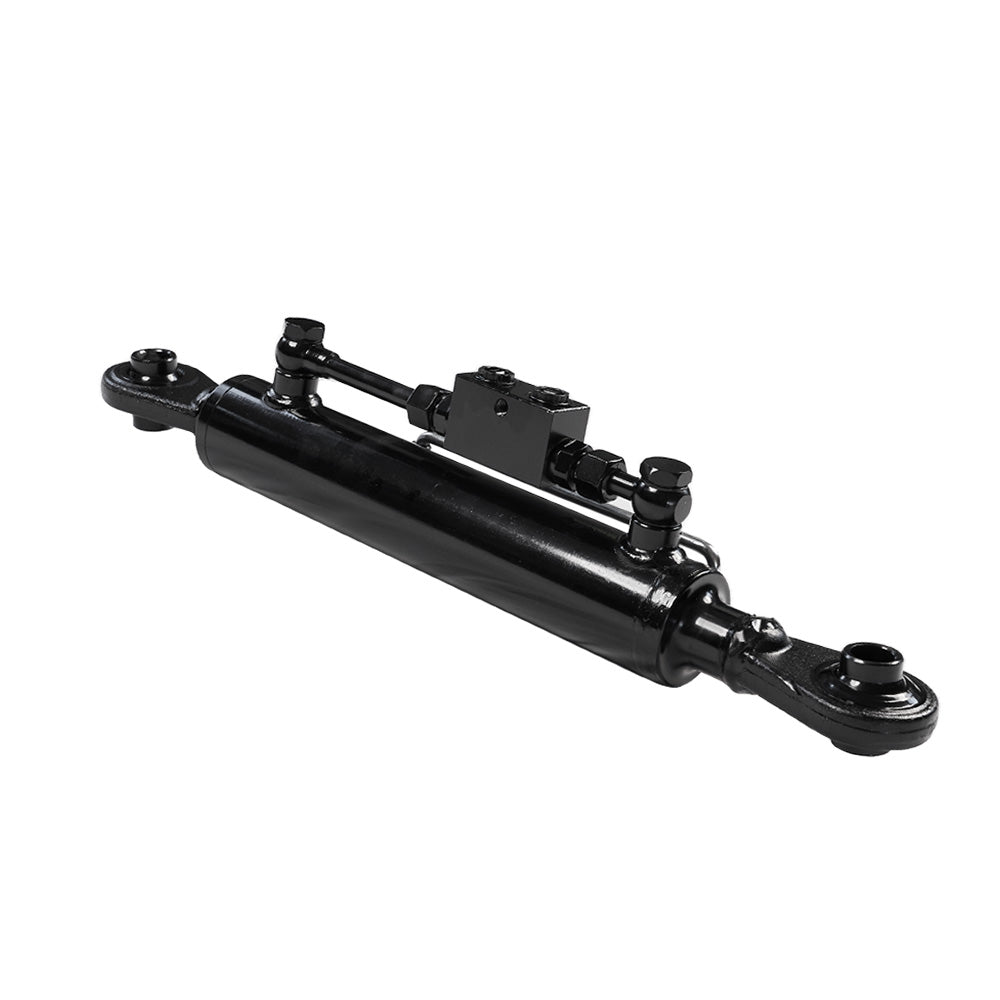

Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi
Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi
Terzo punto idraulico allungato Cat 1-1 (490–700 mm), 2 tubi inclusi – SPH320132

Terzo punto idraulico allungato Cat 1-1 (490–700 mm), 2 tubi inclusi – SPH320132

SKU :  SPH320132
€144,00
€119,01 IVA escl.
Disponibile
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

Questo terzo punto idraulico Cat 1 sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 490–700 mm, una corsa di 210 mm e un alesaggio/diametro stelo di 50/30 mm. Sono inclusi 2 tubi con innesti rapidi, 2 viti cave per raccordi banjo e 4 rondelle di tenuta.

Versione allungata · CAT 1-1 · 490–700 MM · 50/30 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø19,2 mm; larghezze: 44 mm e 44 mm.

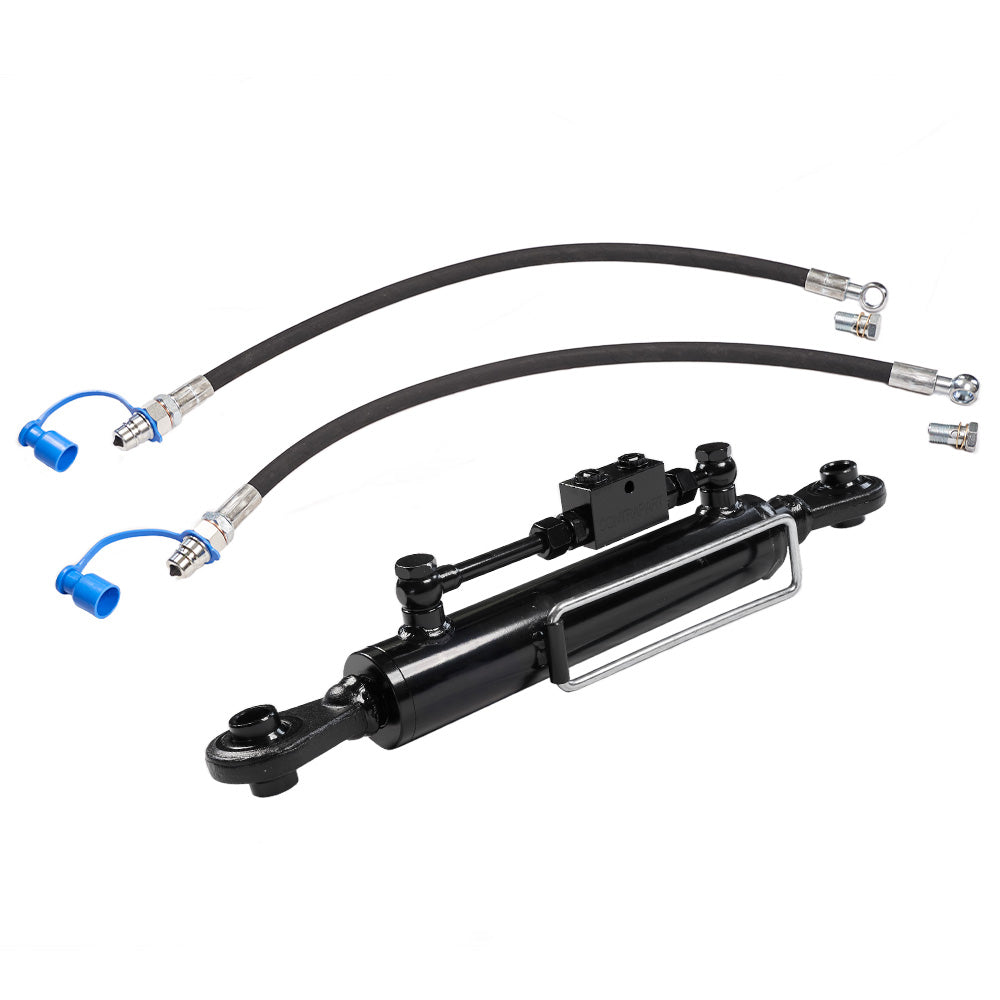

Contenuto della fornitura

  • 1 × terzo punto idraulico con blocco valvole

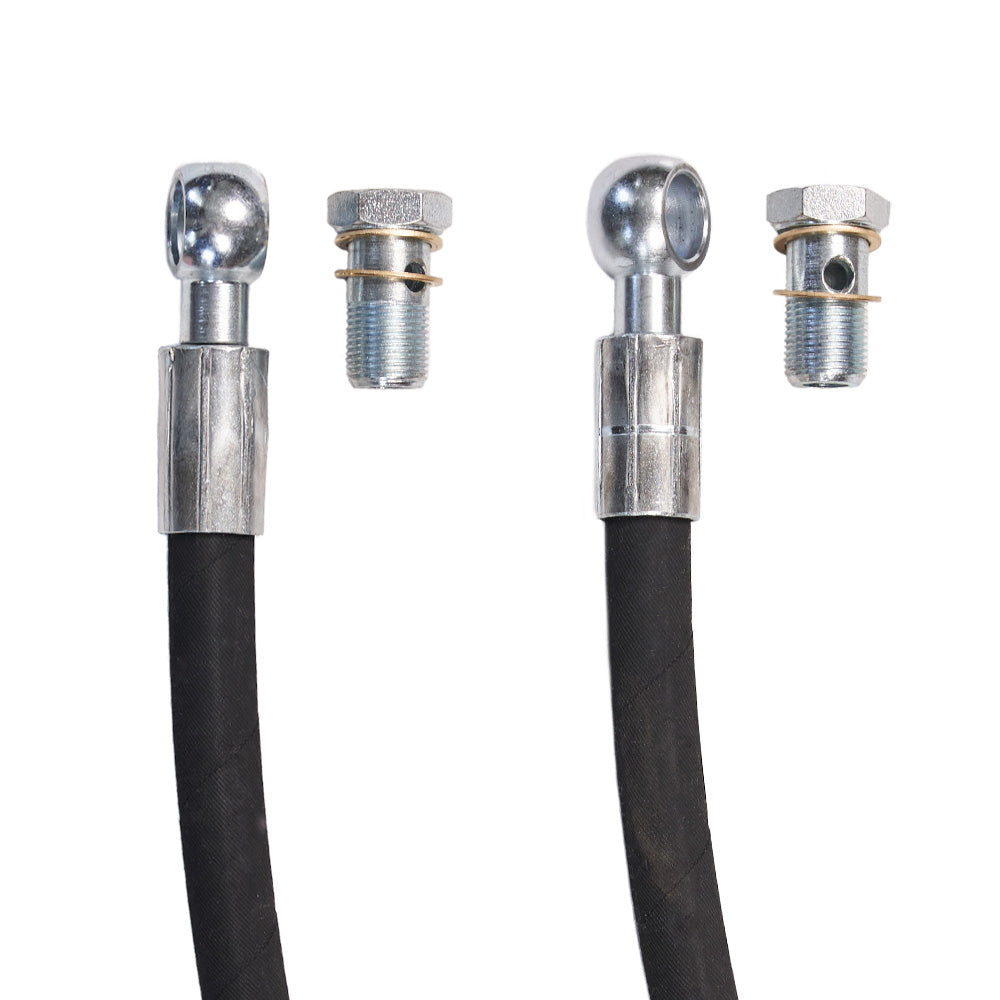

  • 2 × tubi idraulici con innesti rapidi
  • 2 × viti cave per raccordi banjo
  • 4 × rondelle di tenuta per i raccordi banjo

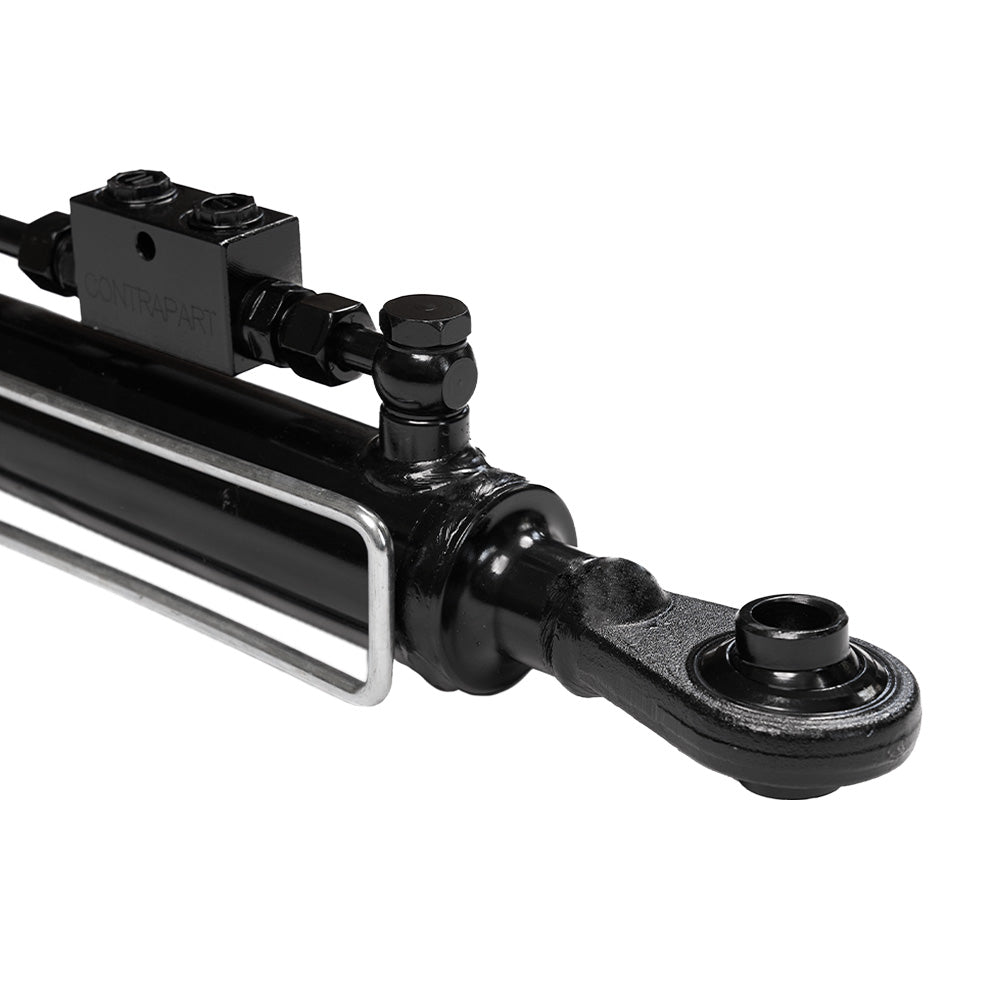

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

Entrambe le estremità sono dotate di snodi sferici per un attacco a tre punti Cat 1 compatibile. Per estendere e ritrarre il cilindro occorre un collegamento idraulico a doppio effetto. 50/30 indica l’alesaggio di 50 mm e lo stelo di 30 mm, non il diametro dei fori di fissaggio.

Dati tecnici

Codice articoloSPH320132
Categoria degli attacchiCat 1-1
EstremitàSnodi sferici a entrambe le estremità
Lunghezza chiusa¹490 mm
Lunghezza aperta¹700 mm
Corsa210 mm
Alesaggio / stelo50 / 30 mm
Foro di ogni snodoØ19,2 mm
Larghezza lato cilindro44 mm
Larghezza lato stelo44 mm
Porte del cilindro secondo il disegnoG3/8″ (2×)

¹ Lunghezza tra i centri dei fori di fissaggio, come indicato nel disegno metrico. Il diametro del foro non coincide automaticamente con il diametro nominale del perno.

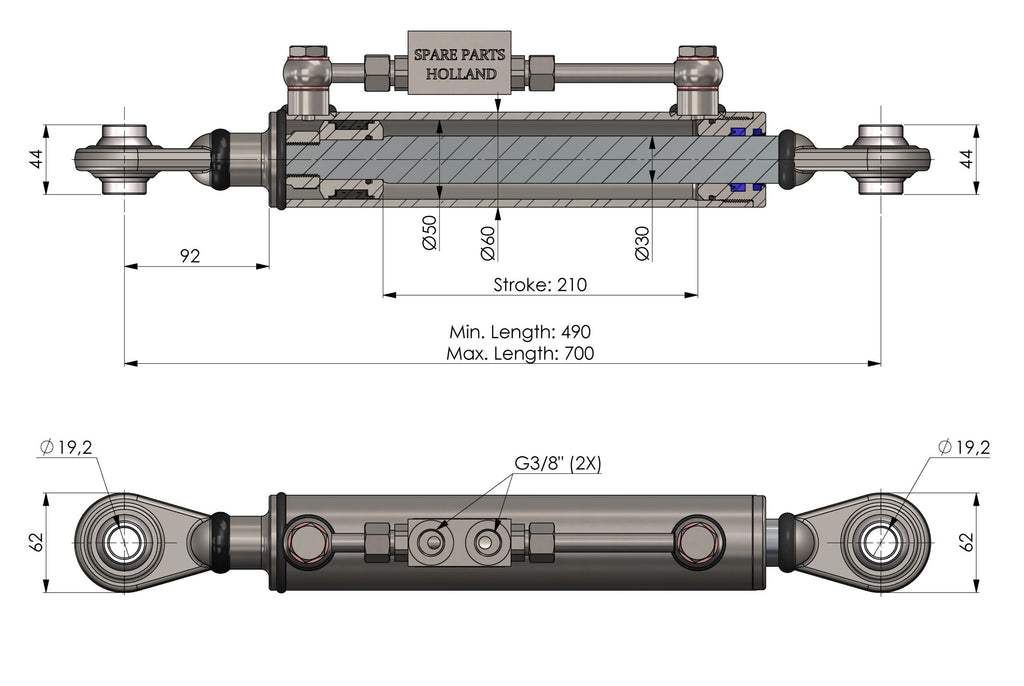

Aprire il disegno tecnico metrico

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 490–700 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Serve un’altra lunghezza o un gancio?

Confronti anche le altre versioni 50/30: 440–600 mm · 160 mm corsa; 560–840 mm · 280 mm corsa.

Confrontare i terzi punti idraulici Cat 1 standard oppure i terzi punti idraulici Cat 1 con gancio. Controllare separatamente le misure degli attacchi di ogni versione.

Domande frequenti

È adatto a qualsiasi trattore Cat 1?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misurare tra i centri dei due fori di fissaggio. Verificare le lunghezze minima e massima necessarie per trattore e attrezzo e confrontarle con 490–700 mm. Non misurare soltanto il corpo del cilindro.

La corsa di 210 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 490 mm e quella aperta di 700 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
