Terzo punto idraulico Cat 2 con gancio e due tubi idraulici — SPH320068
Terzo punto idraulico Cat 2 con gancio e due tubi idraulici — SPH320068

Terzo punto idraulico Cat 2 con gancio rapido (620–920 mm), 2 tubi inclusi – SPH320068

SKU :  SPH320068
$244.00
Disponibile
Prezzi per quantità
QuantitàPrezzo unitario
1 pezzo $244.00
Da 10 pezzi $234.98
Da 20 pezzi $225.95

I terzi punti idraulici completi si sommano. Lo sconto è visibile nel carrello e al pagamento.

Le spese di spedizione vengono calcolate al momento del pagamento.
Nessun dazio d’importazione o costo doganale alla consegna Per gli ordini spediti negli Stati Uniti, Spare Parts Holland copre i dazi d’importazione e i costi doganali. Non dovrai pagare questi costi alla consegna.
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Stati Uniti Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Stati Uniti Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni

Descrizione

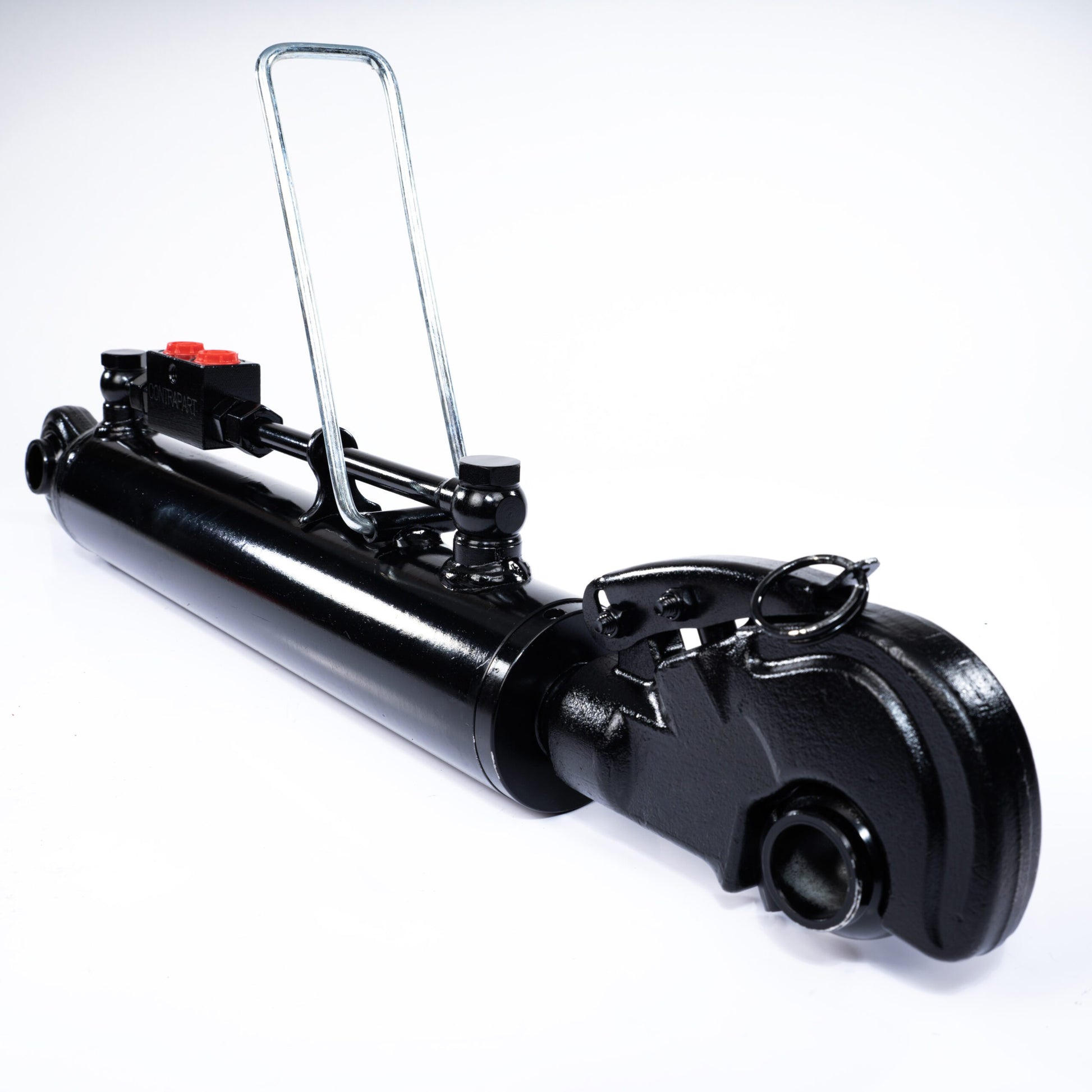

Questo terzo punto idraulico Cat 2 con gancio rapido sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 620–920 mm, una corsa di 300 mm e un alesaggio/diametro stelo di 63/35 mm. Sono inclusi due tubi con innesti rapidi e il materiale di raccordo.

CAT 2-2 · 620–920 MM · 63/35 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø25,4 mm; larghezze: 51 mm e 51 mm.

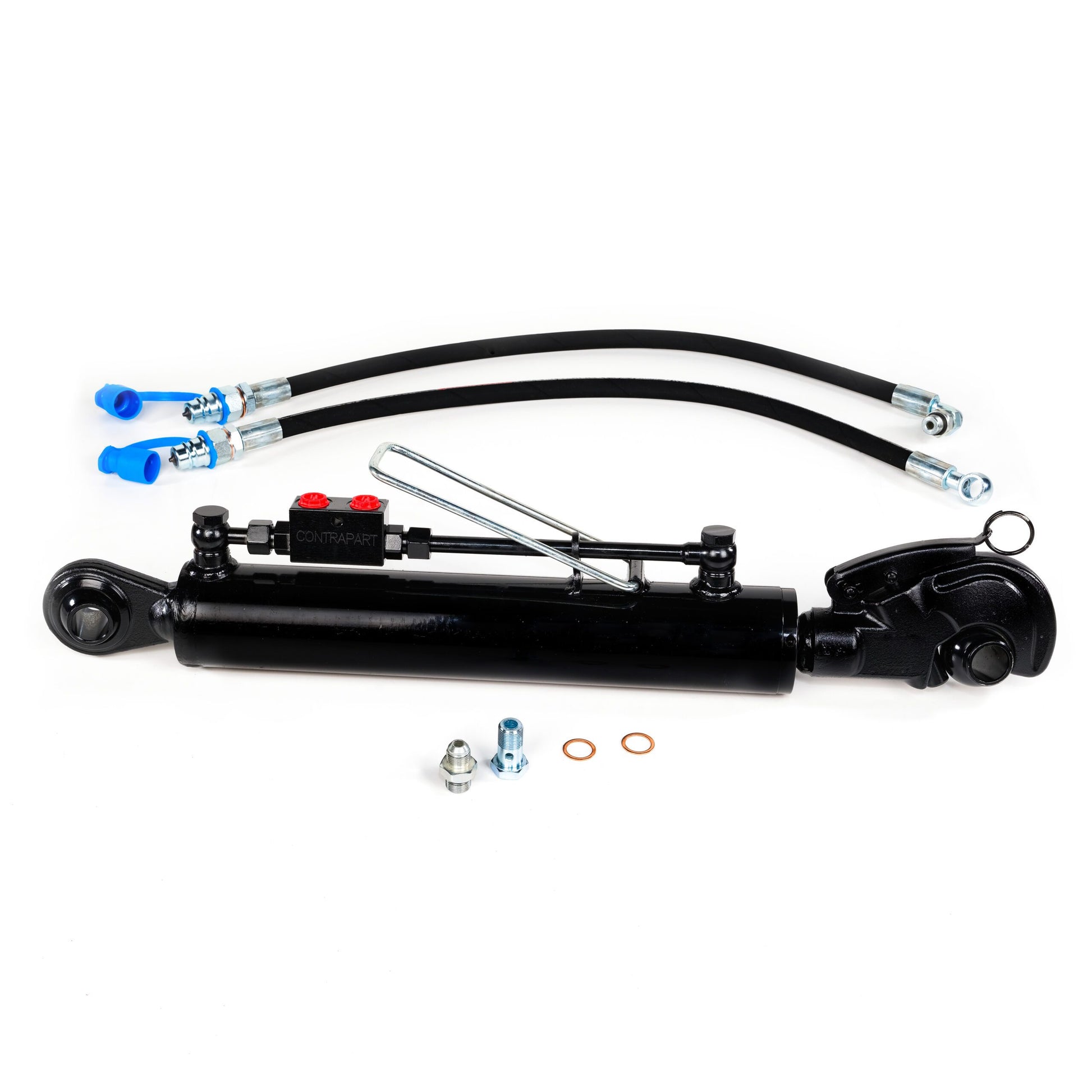

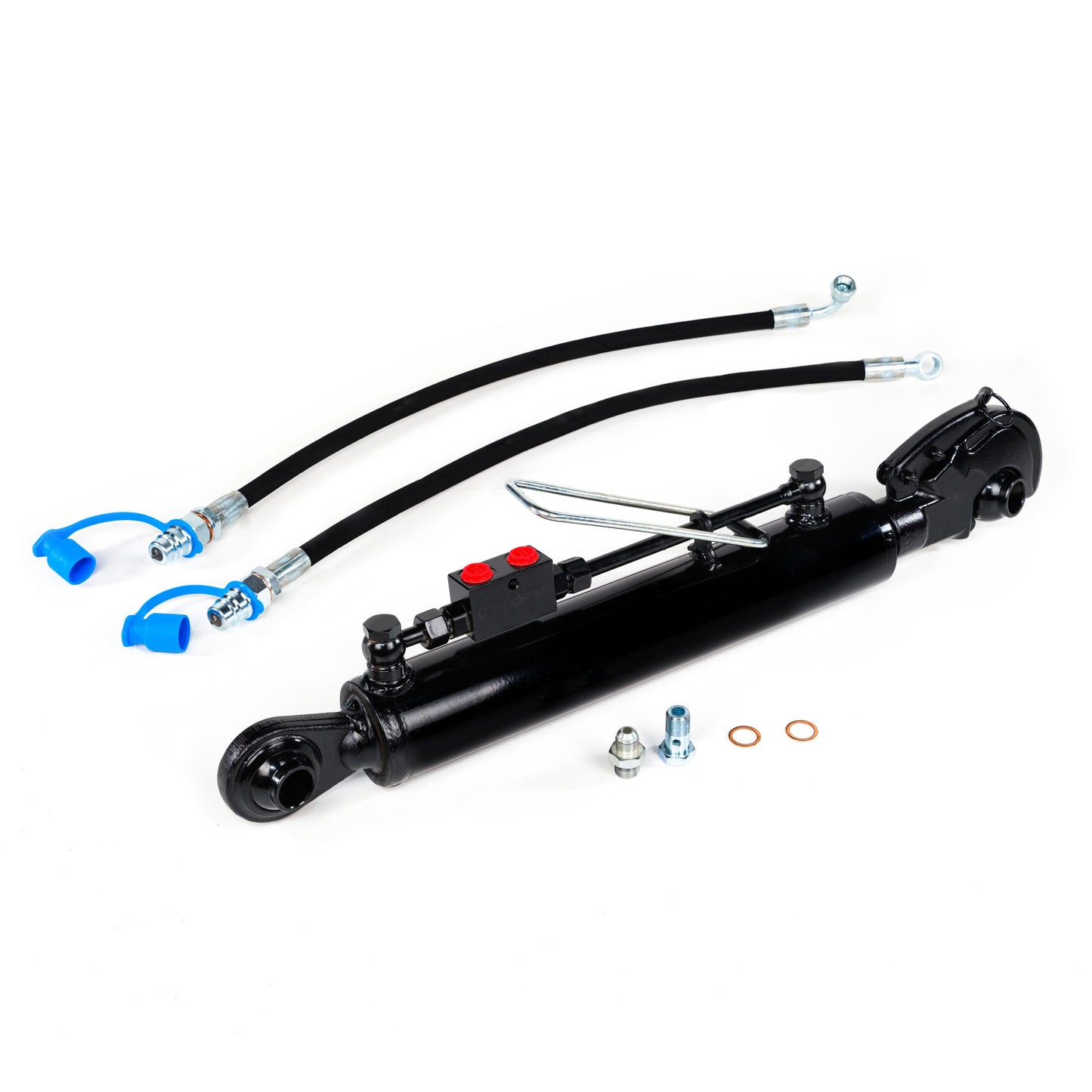

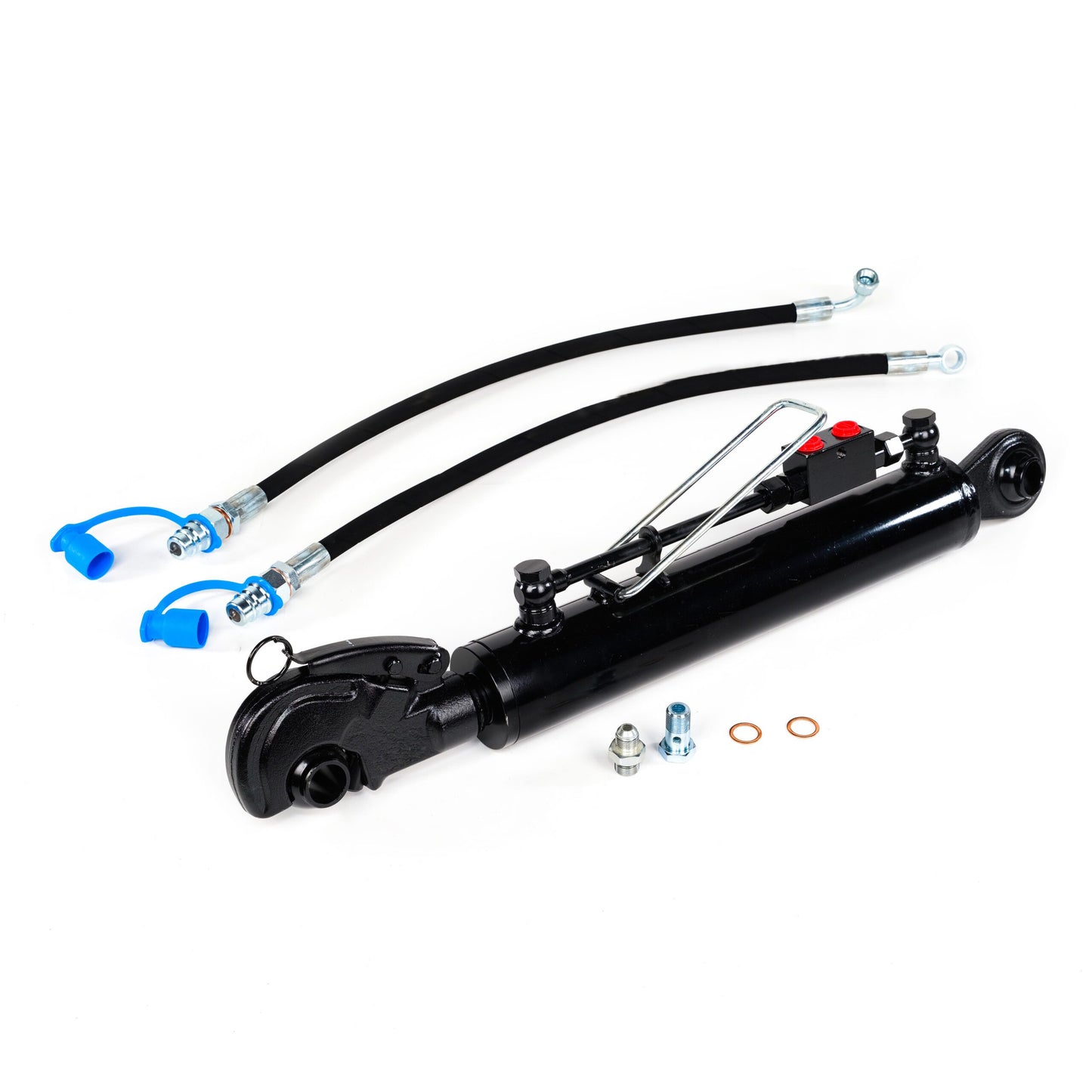

Contenuto della fornitura

  • 1 × terzo punto idraulico
  • 2 × tubi idraulici — DN10 / 3/8″ SAE 100 R1AT; 75 cm; Innesti rapidi maschio da 1/2″ con valvola a fungo; cappucci antipolvere
  • Materiale di raccordo — Vite banjo, adattatore e rondelle di tenuta

Il set di tubi ha un raccordo banjo diritto e un raccordo a 90° sul lato del terzo punto. Verificare lo spazio disponibile e il percorso dei tubi sul trattore e sull’attrezzo.

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

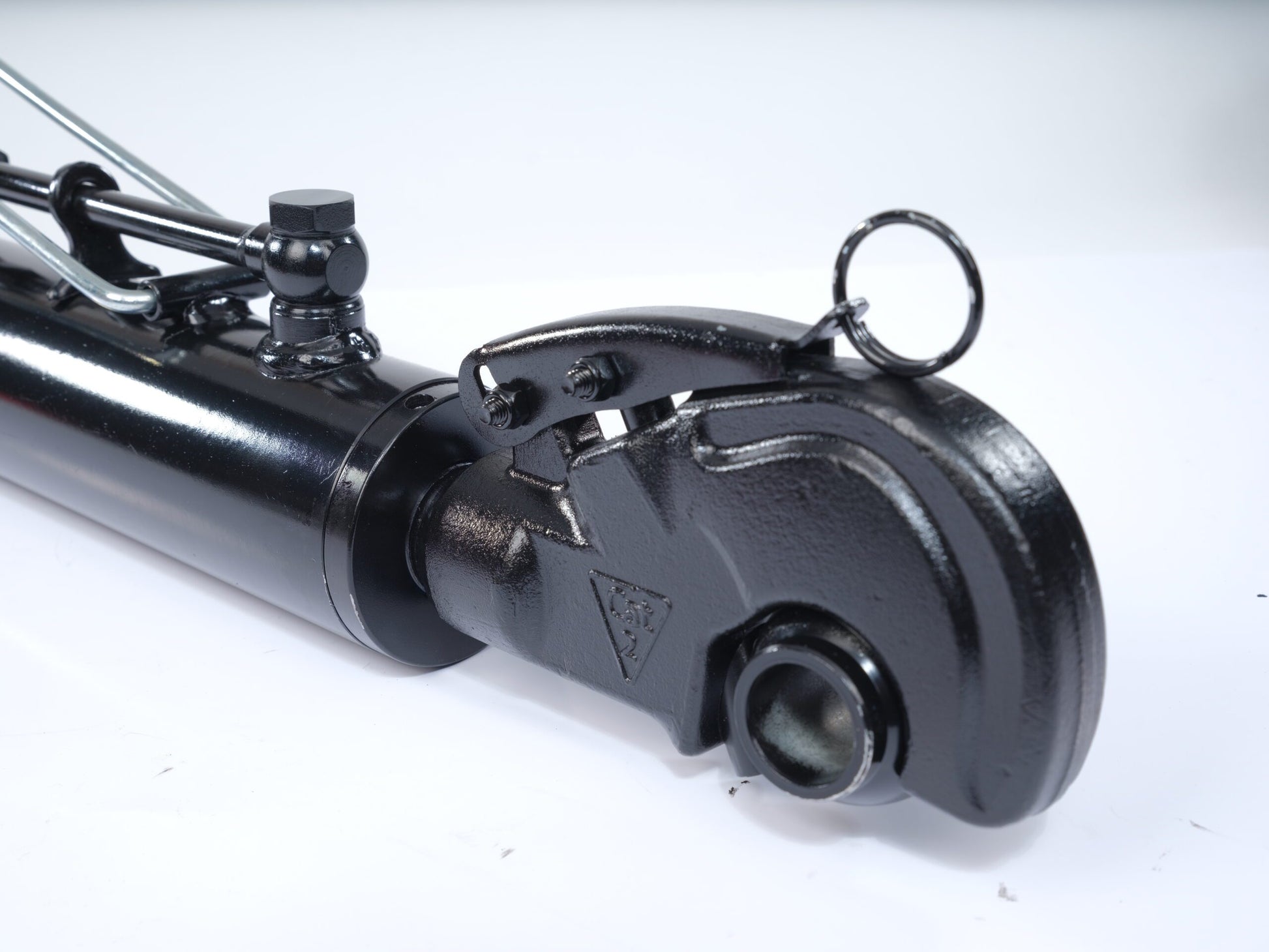

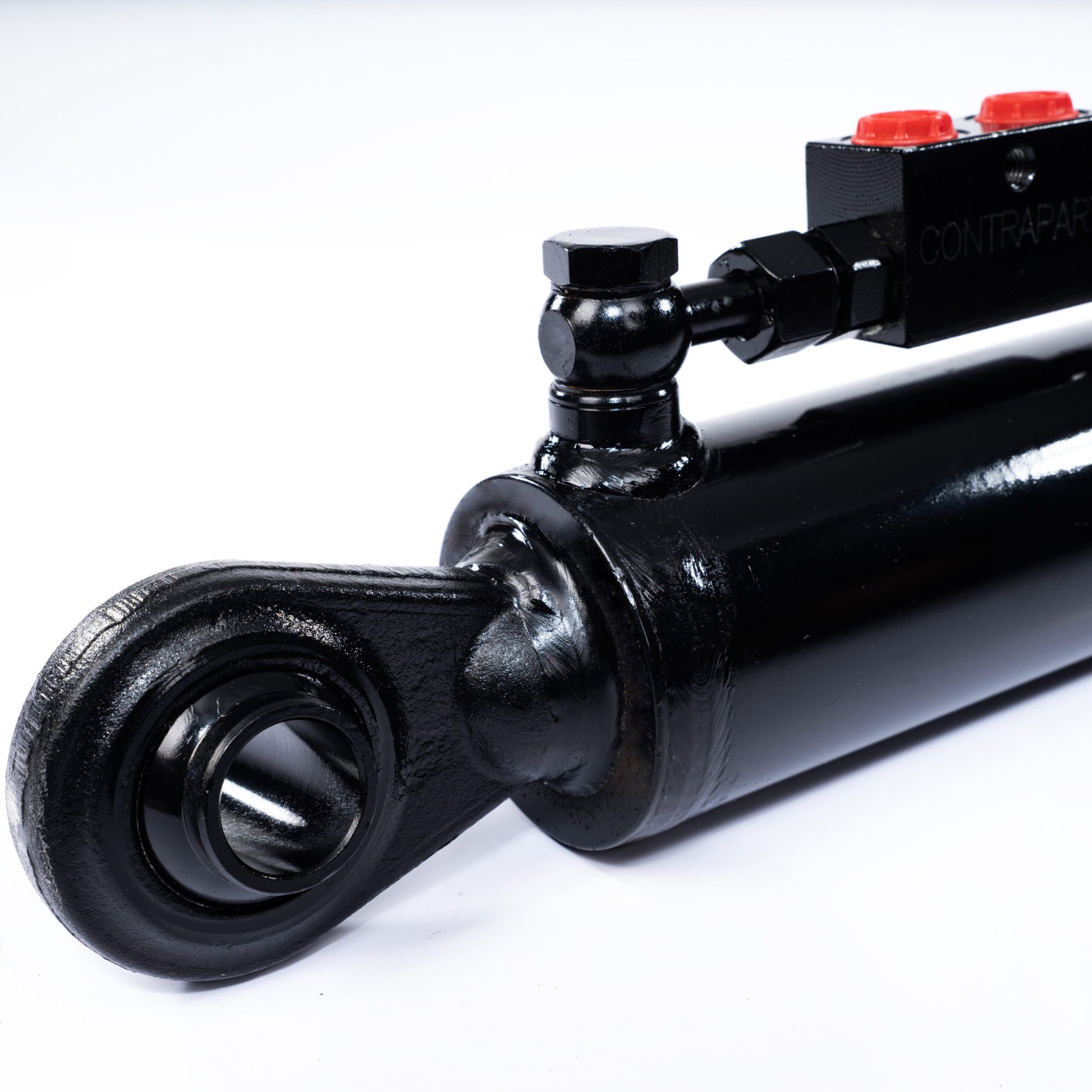

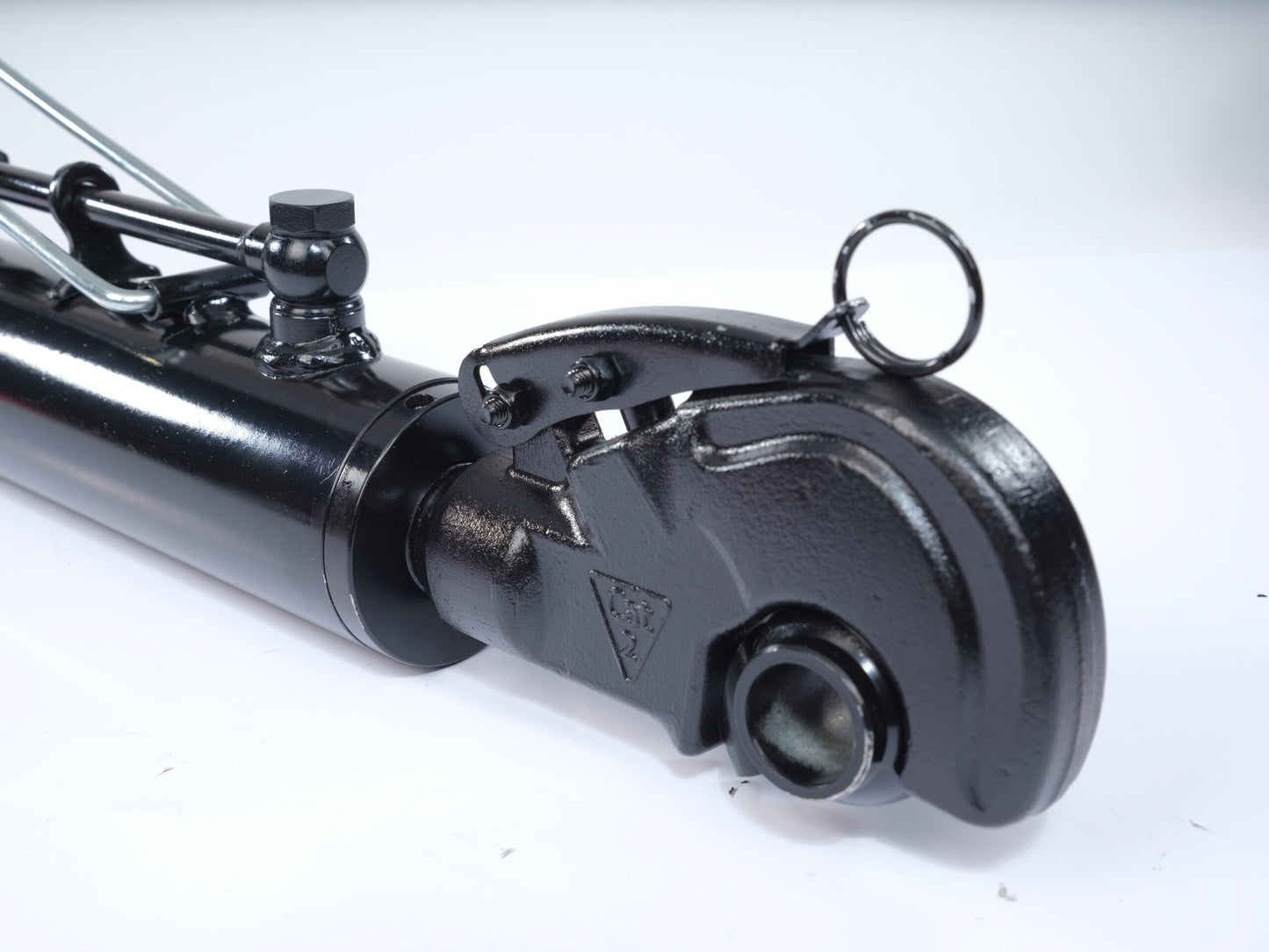

Lo snodo sferico si trova lato cilindro e il gancio rapido lato stelo. Verifichi insieme il gancio, la sfera adatta e il perno. Il gancio deve essere chiuso e bloccato prima dell’uso. Occorre un collegamento idraulico a doppio effetto. 63/35 indica un alesaggio di 63 mm e uno stelo di 35 mm.

Il terzo punto in acciaio ha un rivestimento nero protettivo e uno stelo orientabile. Il blocco idraulico integrato con valvola di ritegno aiuta a mantenere la lunghezza impostata quando si rilascia il comando.

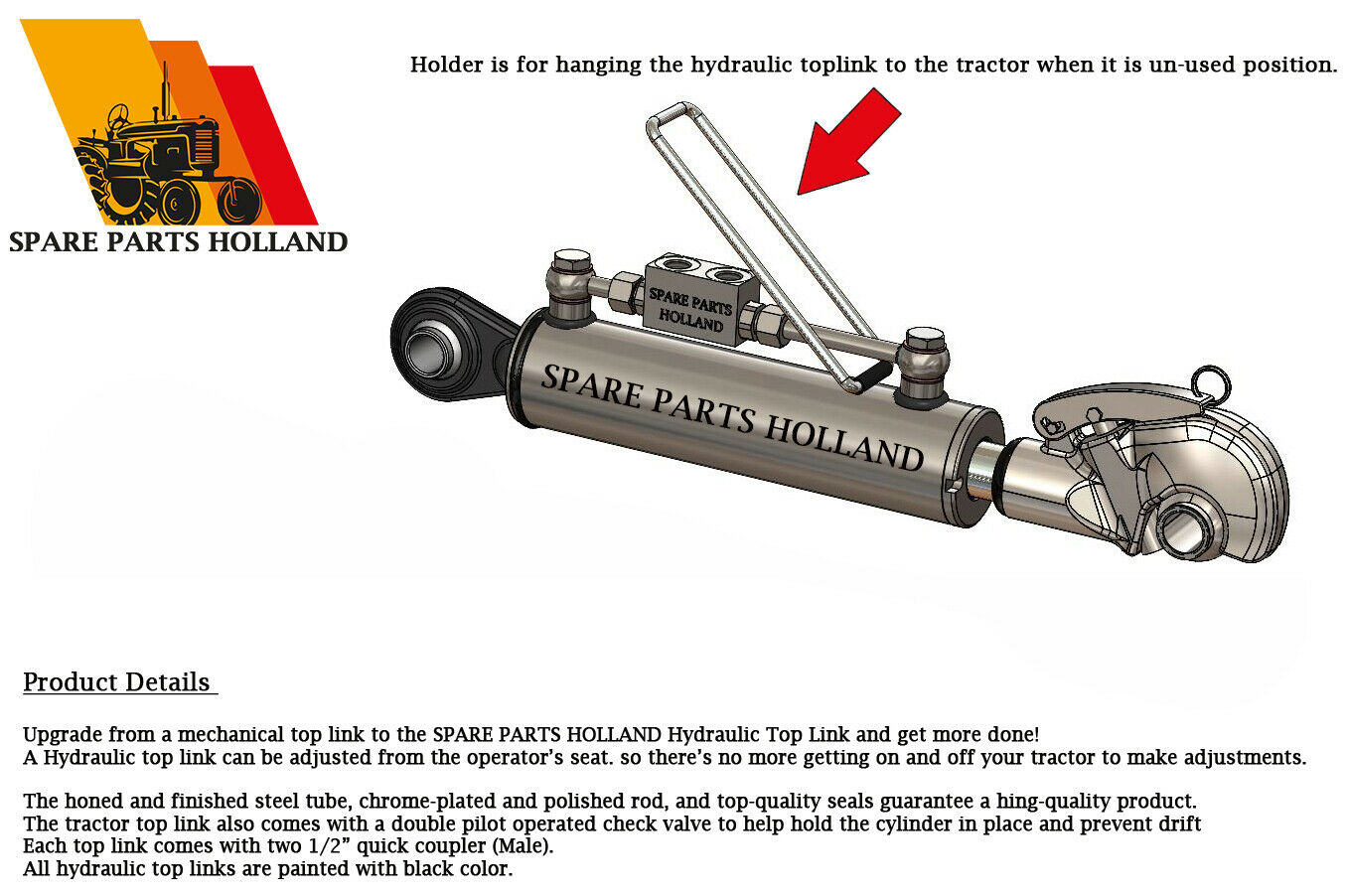

Il supporto integrato permette di appendere il terzo punto quando non viene utilizzato.

Dati tecnici

Codice articoloSPH320068
Categoria degli attacchiCat 2-2
EstremitàSnodo sferico e gancio rapido
Lunghezza chiusa¹620 mm
Lunghezza aperta¹920 mm
Corsa300 mm
Alesaggio / stelo63 / 35 mm
Diametro del foro dello snodoØ25,4 mm
Diametro del foro della sfera nel gancioØ25,4 mm
Larghezza lato cilindro51 mm
Larghezza attacco lato gancio51 mm
Porte del cilindroG3/8″ (2×)
Pressione di esercizio180 bar
Pressione massima250 bar
Intervallo di pressione di esercizio160–200 bar
Forza di spinta5 710 kgf a 180 bar
Forza di trazione3 950 kgf a 180 bar
Potenza indicativa del trattore²40–120 CV
Comando idraulicoRichiede un distributore idraulico a doppio effetto
Tubi idrauliciDN10 / 3/8″ SAE 100 R1AT; 75 cm
Attacchi sul lato del terzo puntoUn raccordo banjo diritto e un raccordo a 90°
Innesti rapidiInnesti rapidi maschio da 1/2″ con valvola a fungo; cappucci antipolvere
Materiale di raccordoVite banjo, adattatore e rondelle di tenuta

¹ Misuri dal centro dello snodo sferico al centro della sfera alloggiata nel gancio. Il diametro del foro non coincide automaticamente con il diametro nominale del perno; 51 mm non indica l’apertura del gancio.

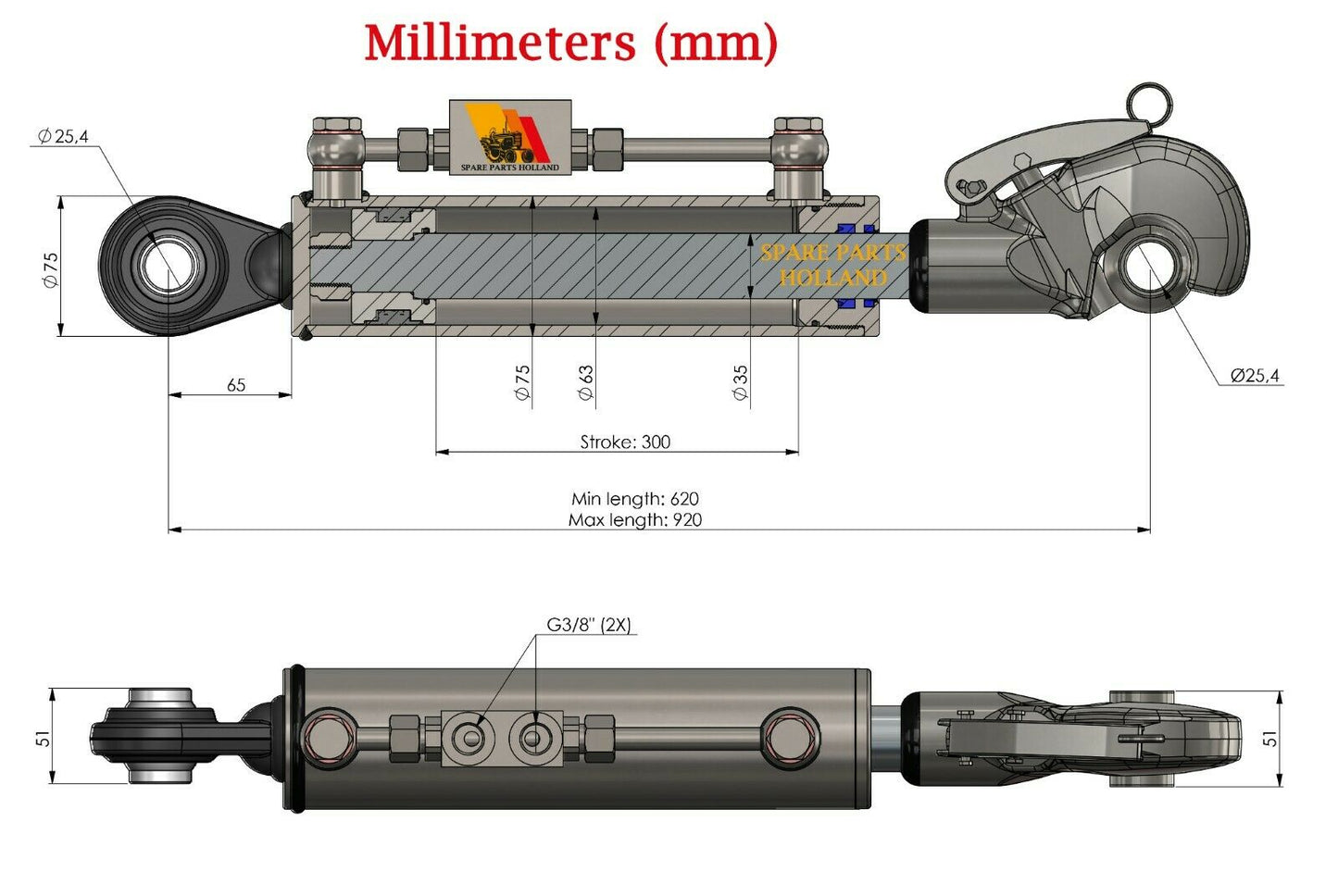

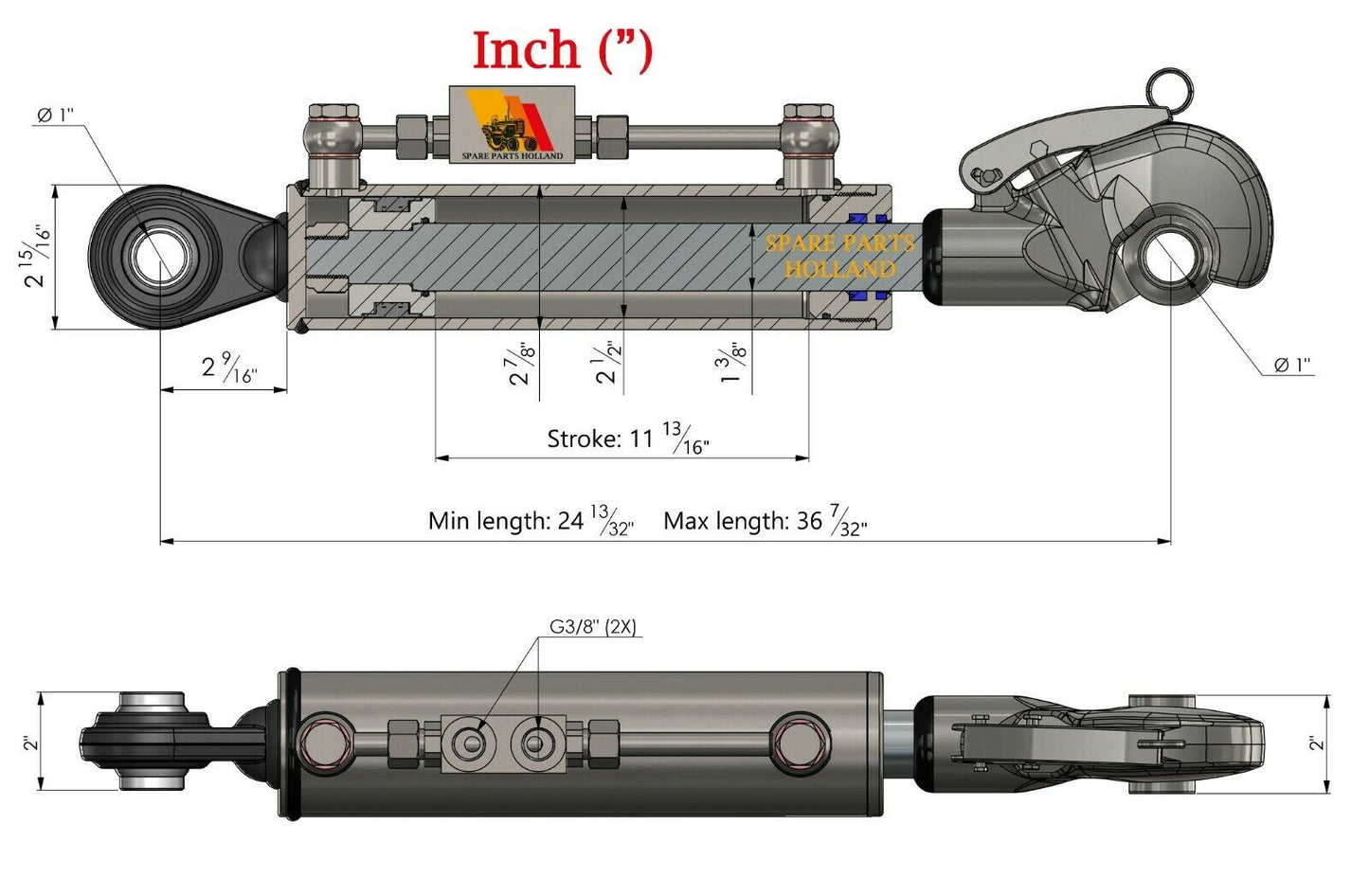

Aprire il disegno tecnico metrico

² La potenza del trattore è indicativa. Verificare attacchi, intervallo di lunghezza e applicazione.

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 620–920 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Confrontare altri intervalli di lunghezza

570–790 mm · 600–880 mm · 665–1005 mm.

Terzi punti idraulici Cat 2 con gancio

Domande frequenti

È adatto a qualsiasi trattore Cat 2?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misuri dal centro dello snodo sferico al centro della sfera alloggiata nel gancio. Confronti le lunghezze minima e massima necessarie con 620–920 mm. Non misuri fino al bordo esterno del gancio. La quota di 51 mm non indica l’apertura del gancio.

La corsa di 300 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 620 mm e quella aperta di 920 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.
