Tercer punto hidráulico Cat 2-2 (615–955 mm) con 2 latiguillos – SPH320090

Este tercer punto hidráulico Cat 2 ajusta la conexión entre el tractor y el apero. El rango de longitud es de 615–955 mm y la carrera es de 340 mm. El diámetro interior del cilindro y el diámetro del vástago son de 50/30 mm. Incluye 2 latiguillos hidráulicos con acoplamientos rápidos, 2 tornillos banjo y 4 arandelas de sellado.

¿Qué incluye?

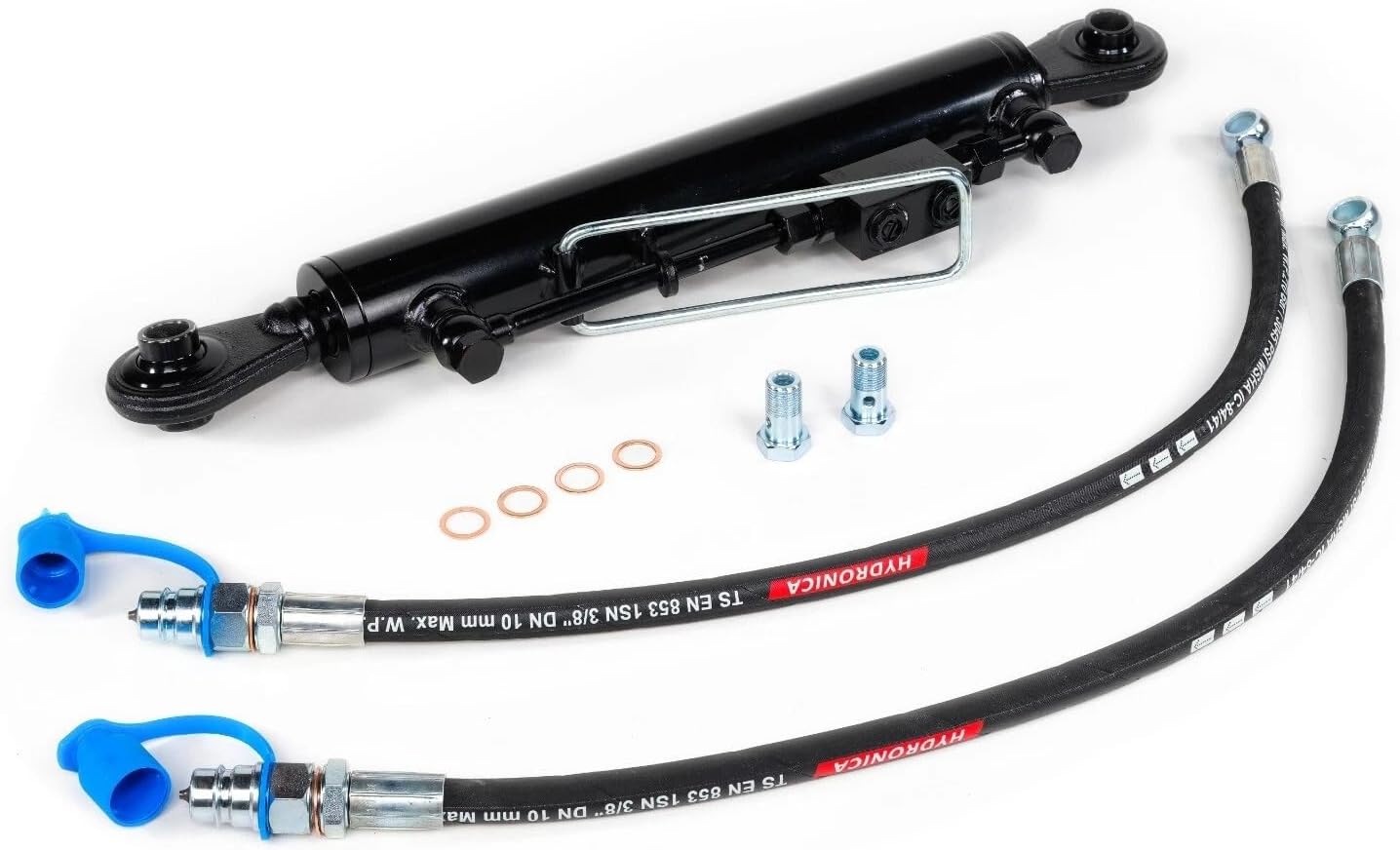

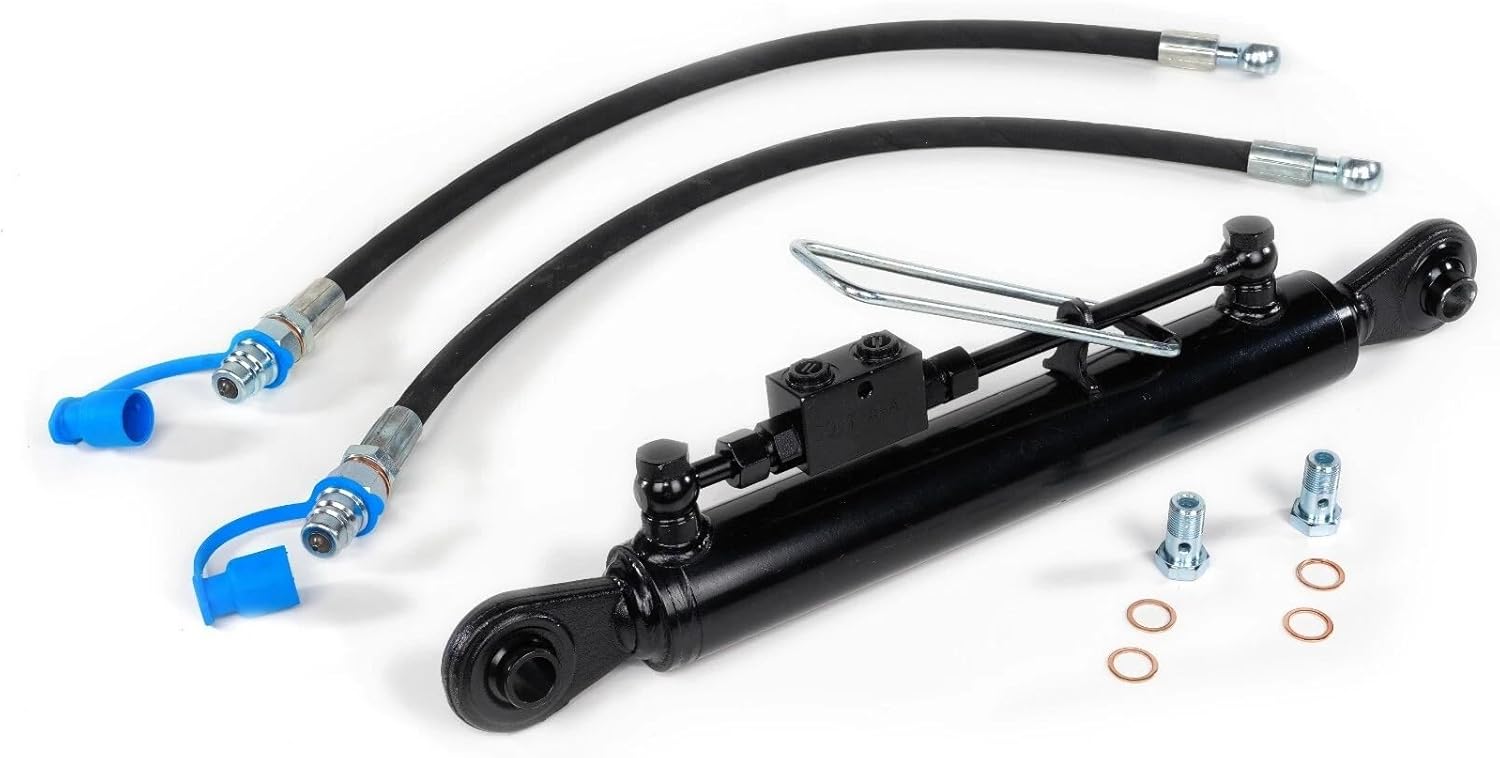

Recibirá el tercer punto con bloque de bloqueo y:

• 2 latiguillos hidráulicos con acoplamientos rápidos
• 2 tornillos banjo
• 4 arandelas de sellado

¿Es compatible esta versión con su tractor y apero?

Esta versión tiene rótulas Cat 2-2 en ambos extremos. Compruebe que el rango de 615–955 mm se adapta a las posiciones necesarias de su tractor y apero. Compare también el diámetro del orificio y la anchura de conexión con los puntos de montaje.

La medida 50/30 mm indica el diámetro interior del cilindro y el diámetro del vástago; no es el diámetro del orificio de la rótula. Los orificios de montaje tienen un diámetro de Ø25,4 mm y la anchura de conexión es de 51 mm en ambos extremos.

Datos técnicos

¹ Longitud medida entre los centros de los orificios de montaje. El diámetro del orificio no equivale necesariamente al diámetro nominal del pasador. G3/8″ se refiere a los puertos del cilindro; compruebe por separado los acoplamientos rápidos con las conexiones del tractor.

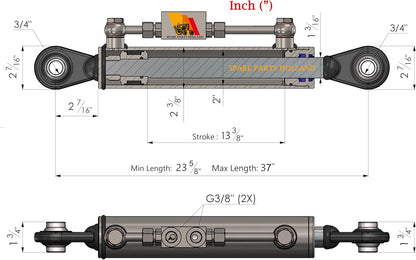

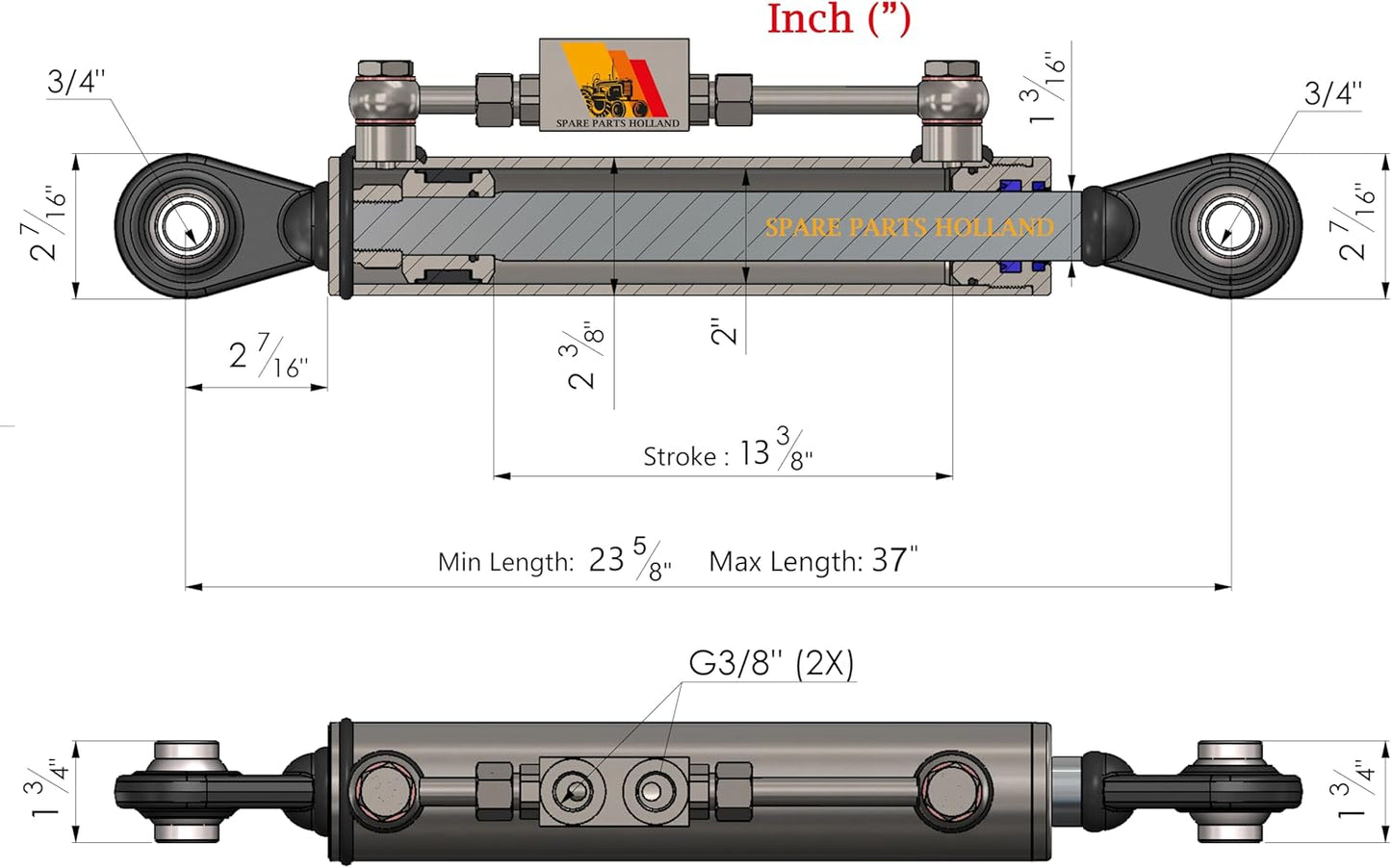

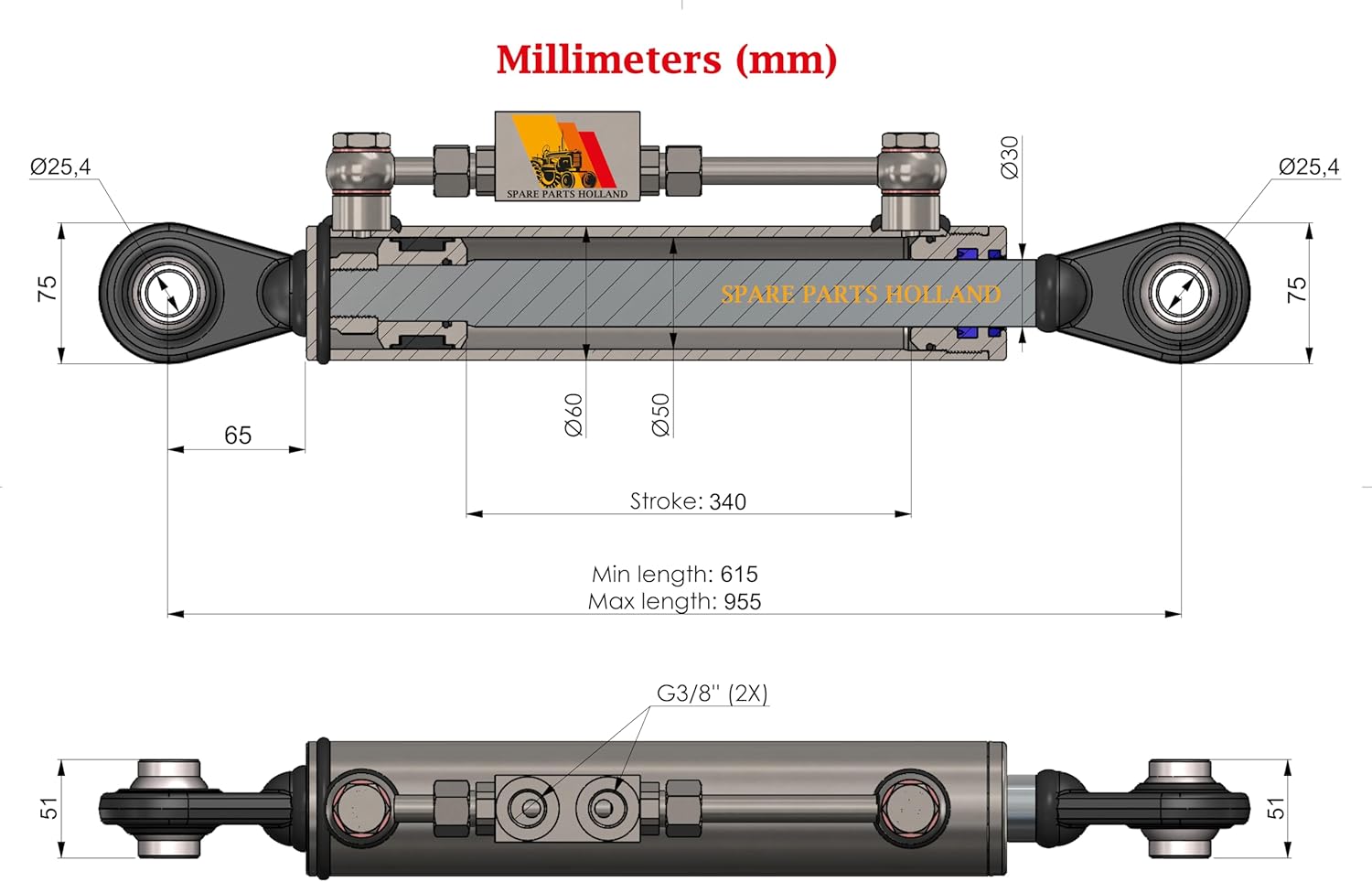

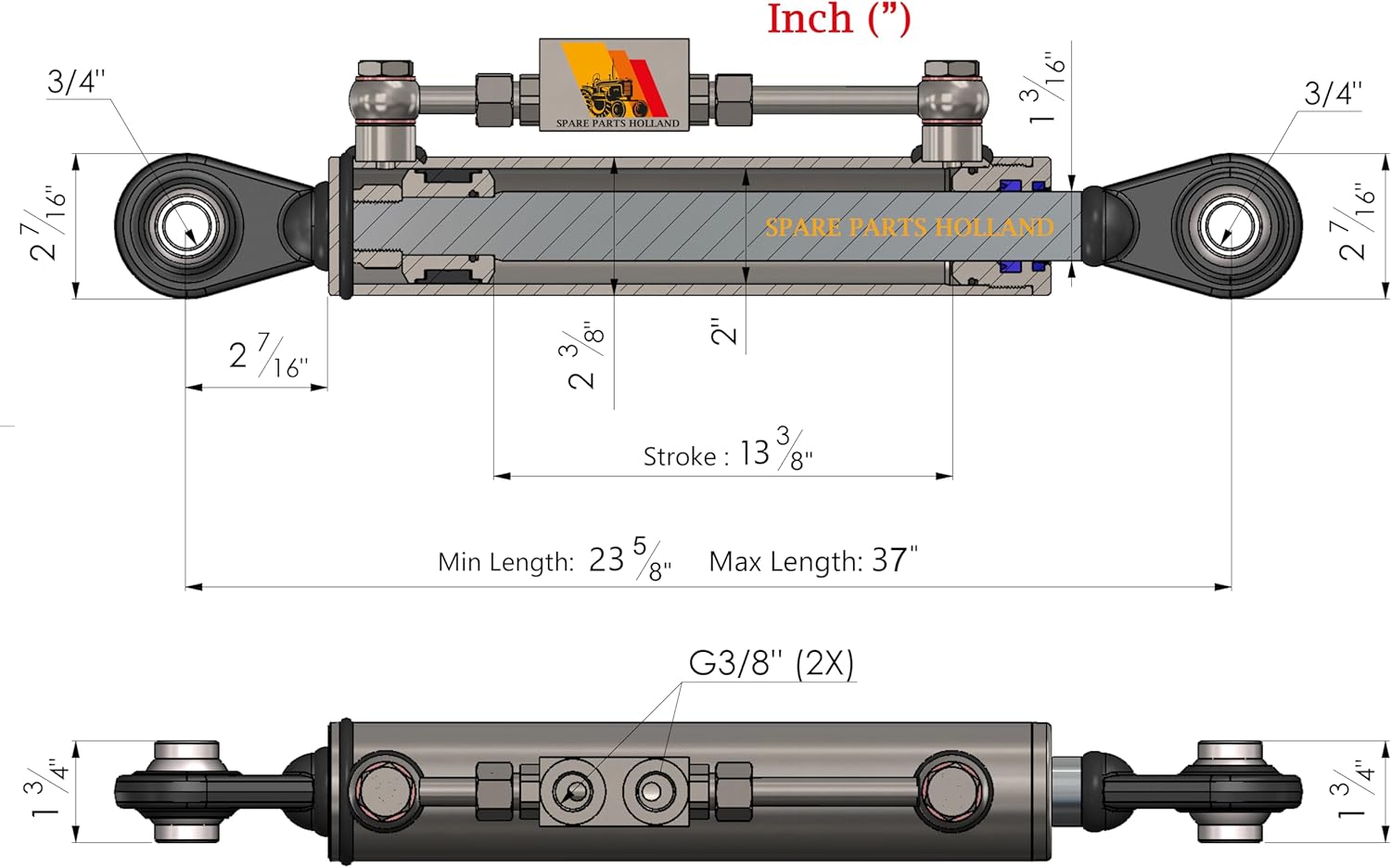

Ver el plano técnico métrico.

Compruebe antes del montaje

1. Compruebe que el rango de 615–955 mm cubre las posiciones necesarias del apero.
2. Mida ambos puntos de montaje: diámetro del orificio, anchura de conexión y espacio disponible.
3. Compare los acoplamientos rápidos suministrados con las conexiones hidráulicas del tractor. G3/8″ es el tamaño de los puertos del cilindro.
4. Compruebe el recorrido de los latiguillos en todas las posiciones; evite dobleces, tensión y contacto con piezas móviles.

¿Necesita otro rango de longitud?

Compare otros terceros puntos Cat 2-2 con distintos rangos de longitud: 430–590 mm · 480–690 mm · 550–830 mm · 670–1070 mm

Terceros puntos hidráulicos Cat 2 estándar · Todos los terceros puntos hidráulicos
