Tercer punto hidráulico con bloque hidráulico y dos mangueras con acoplamientos rápidos
Tercer punto hidráulico con bloque hidráulico y dos mangueras con acoplamientos rápidos
Tercer punto hidráulico Cat 1-1 (600–940 mm), incluye 2 mangueras – SPH320089

Tercer punto hidráulico Cat 1-1 (600–940 mm), incluye 2 mangueras – SPH320089

SKU :  SPH320089
€152,00
€125,62 sin IVA
En existencias
2 años de garantía Información sobre la garantía
Envío a Países Bajos Ver información de envío
Excelente en Trustpilot Leer nuestras opiniones
2 años de garantía Ver Envío a Países Bajos Ver Excelente en Trustpilot Reseñas

Descripción

Este tercer punto hidráulico Cat 1 sustituye al tercer punto mecánico del tractor. Ajuste su longitud con el sistema hidráulico para modificar el ángulo de trabajo del apero desde el asiento. Tiene una longitud de 600–940 mm, una carrera de 340 mm y un diámetro interior de cilindro/vástago de 50/30 mm. Incluye 2 mangueras con acoplamientos rápidos, 2 tornillos banjo y 4 arandelas de sellado.

CAT 1-1 · 600–940 MM · 50/30 MM

Compruebe las medidas antes de pedir. Compare la longitud necesaria, ambos puntos de fijación y el espacio disponible con el plano técnico. La categoría o la marca del tractor no bastan para confirmar que encaje.

Orificios de fijación: Ø19,2 mm; anchuras: 44 mm y 44 mm.

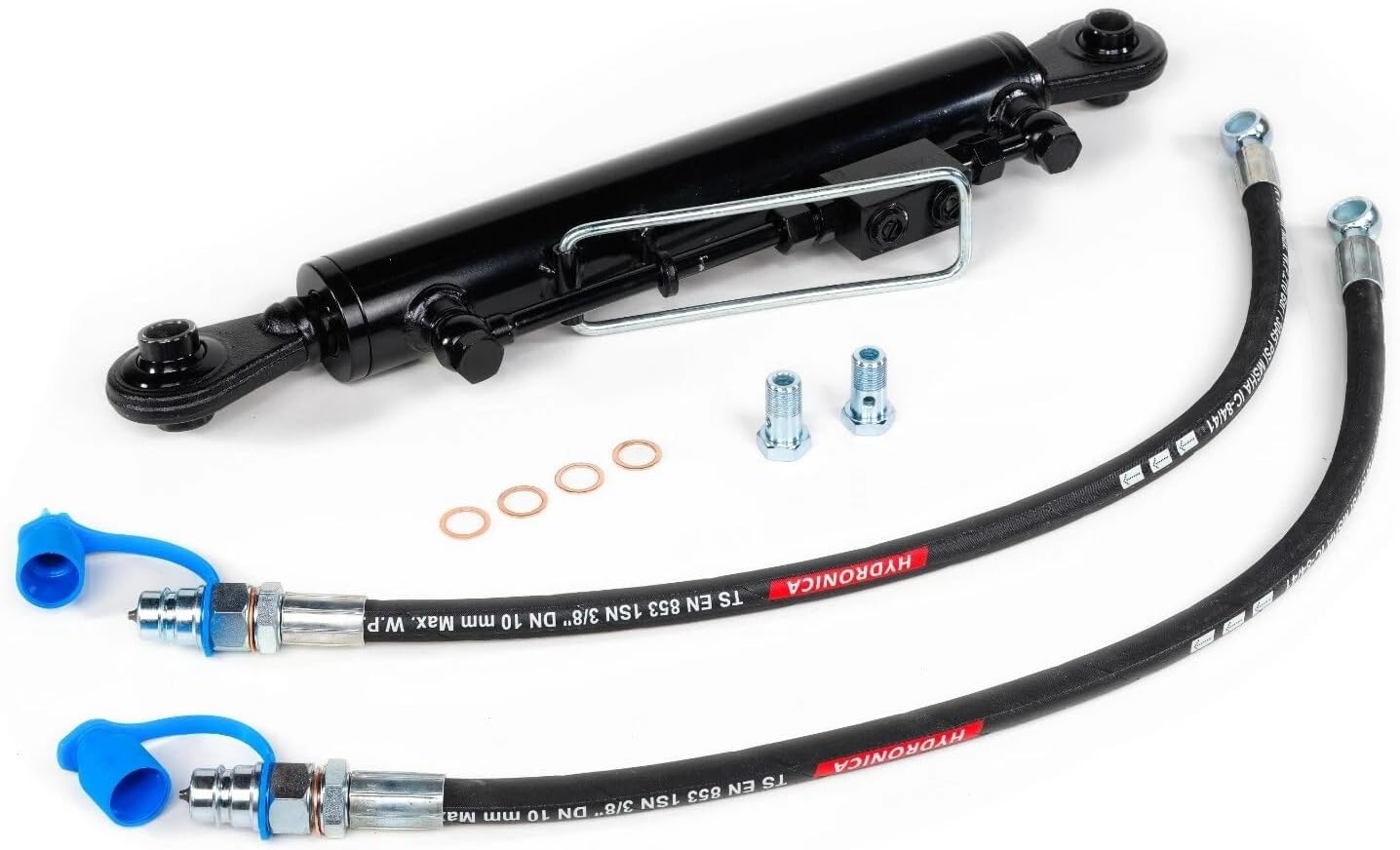

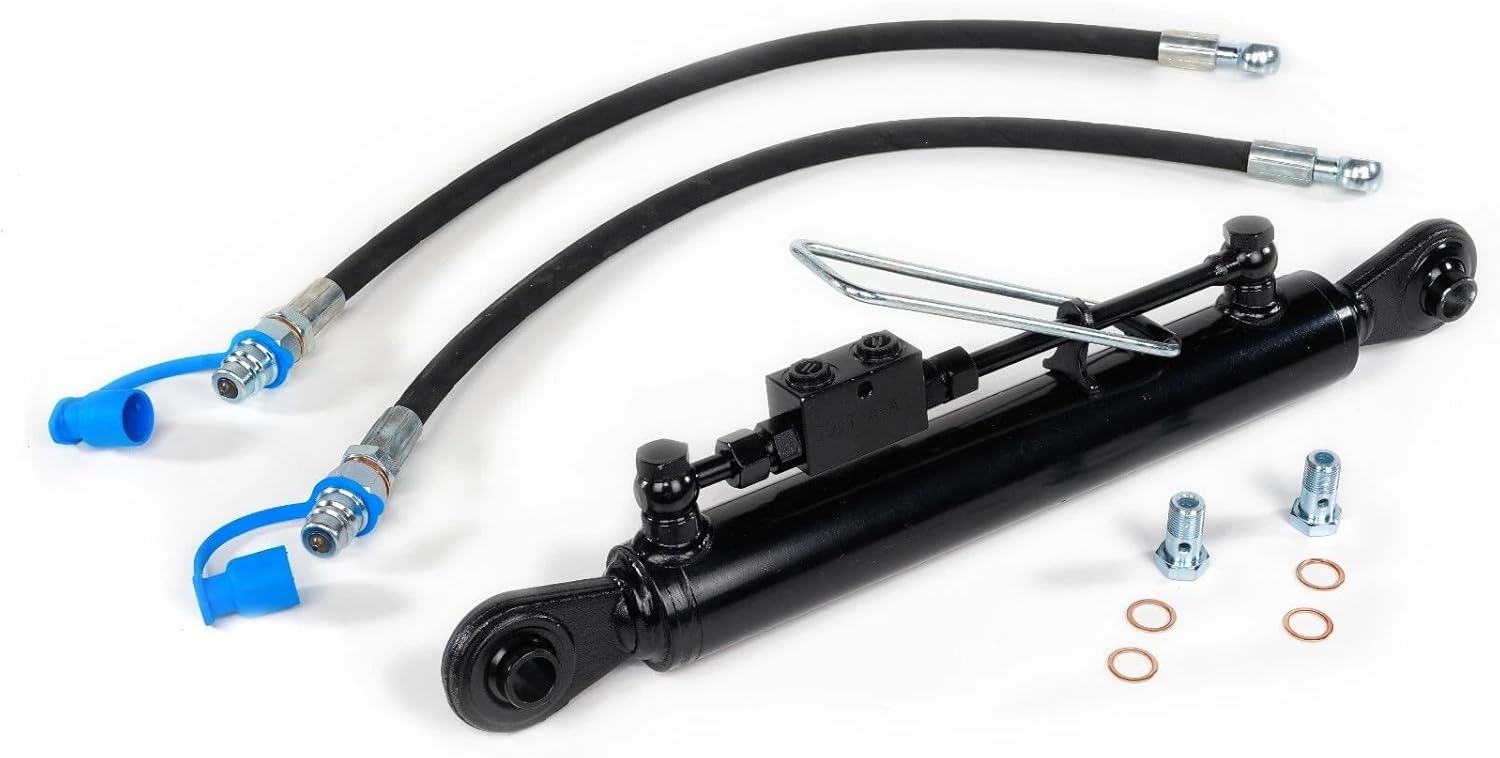

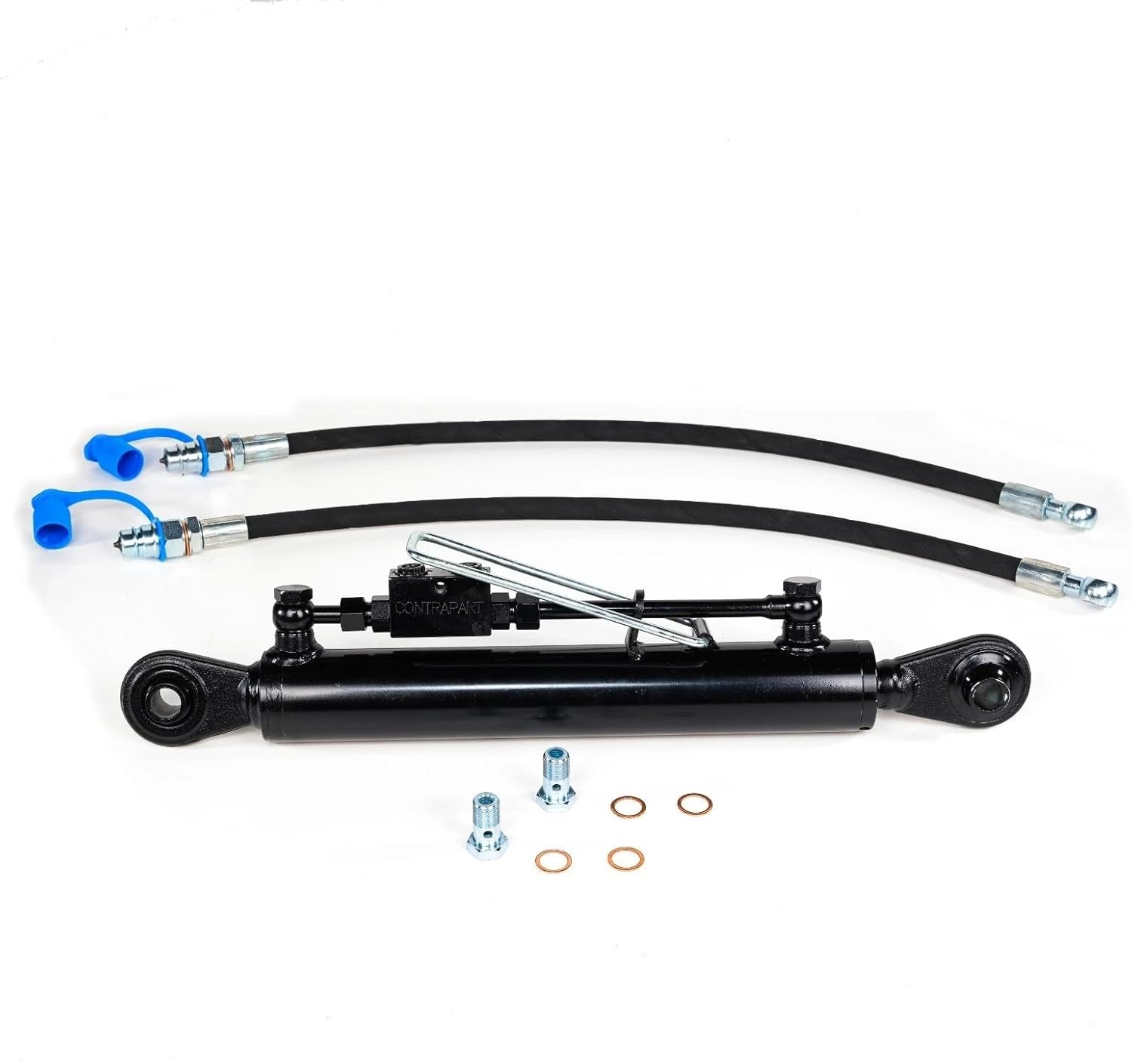

Contenido del suministro

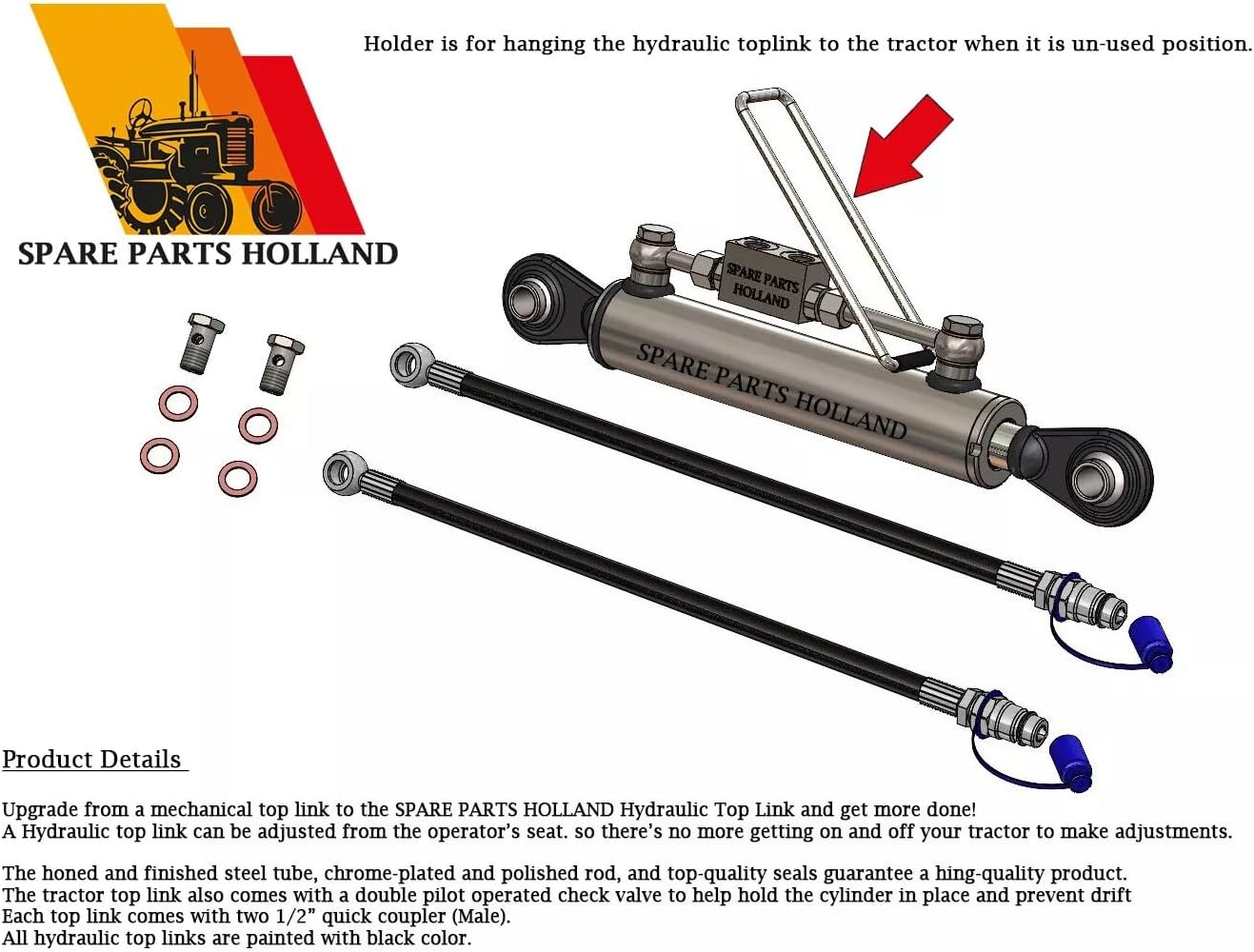

  • 1 × tercer punto hidráulico con bloque hidráulico
  • 2 × mangueras hidráulicas con acoplamientos rápidos
  • 2 × tornillos banjo
  • 4 × arandelas de sellado para las conexiones banjo

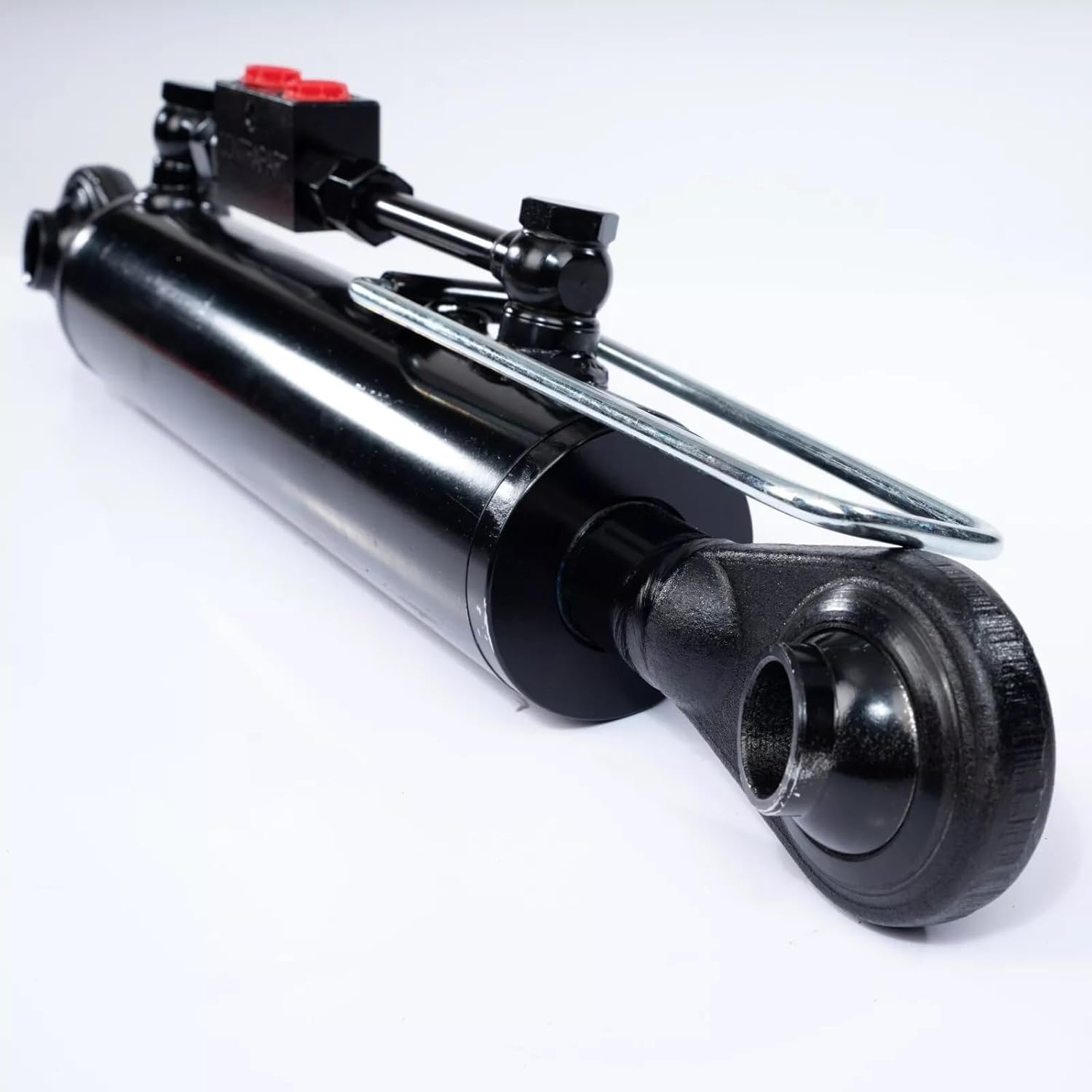

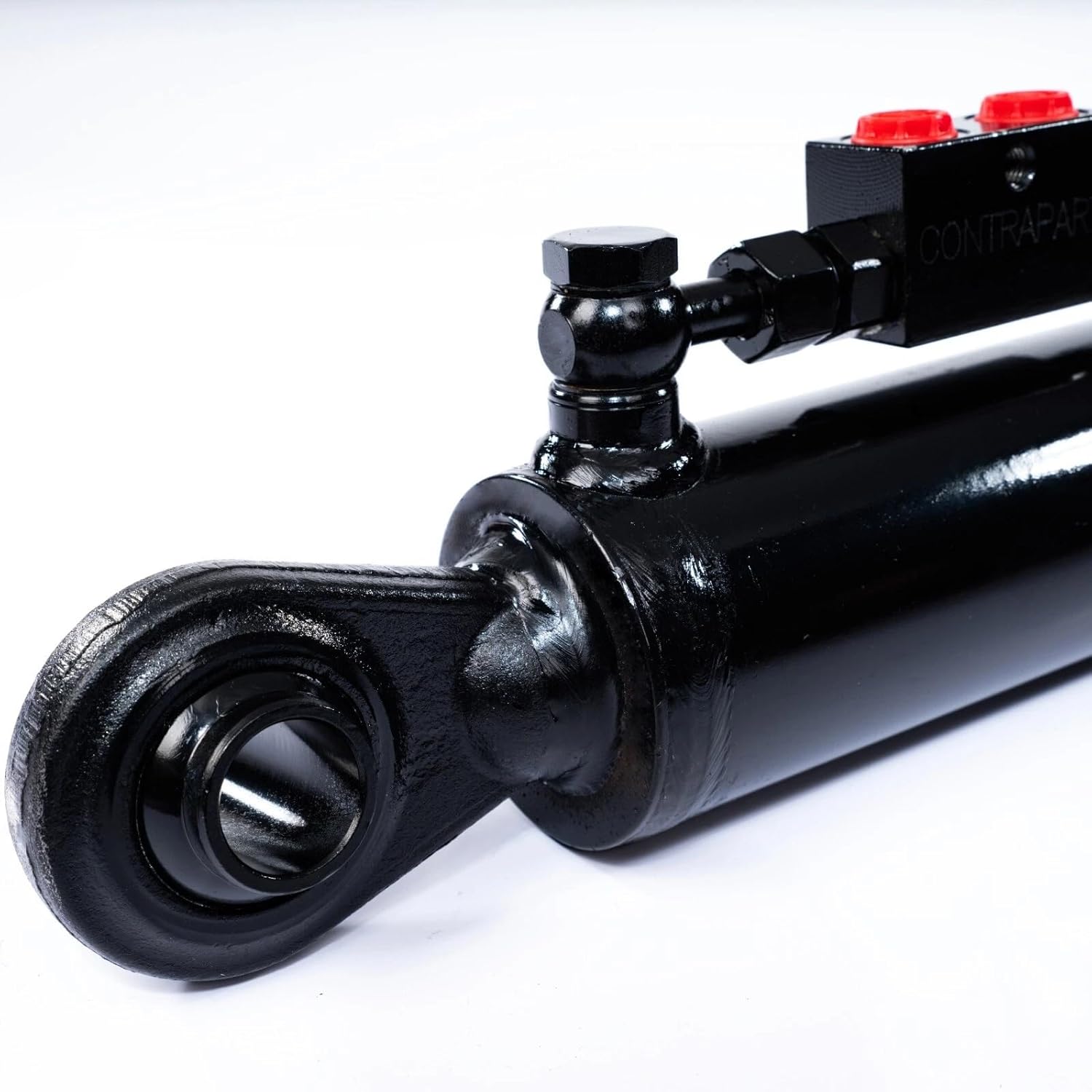

El bloque hidráulico se encuentra sobre el cilindro. Compruebe que los acoplamientos rápidos coincidan con los del tractor y que las mangueras dispongan de espacio en todas las posiciones.

¿Es la versión adecuada para su tractor?

Dispone de rótulas en ambos extremos para un enganche de tres puntos Cat 1 adecuado. Se necesita una conexión hidráulica de doble efecto para extender y retraer el cilindro. 50/30 indica el diámetro interior del cilindro de 50 mm y el vástago de 30 mm, no los orificios de fijación.

Datos técnicos

ReferenciaSPH320089
Categoría de las conexionesCat 1-1
ExtremosRótulas en ambos extremos
Longitud retraída¹600 mm
Longitud extendida¹940 mm
Carrera340 mm
Diámetro interior / vástago50 / 30 mm
Orificio de cada rótulaØ19,2 mm
Anchura del lado del cilindro44 mm
Anchura del lado del vástago44 mm
Puertos del cilindroG3/8″ (2×)

¹ Longitud entre los centros de los orificios de fijación. El diámetro del orificio no equivale automáticamente al diámetro nominal del pasador.

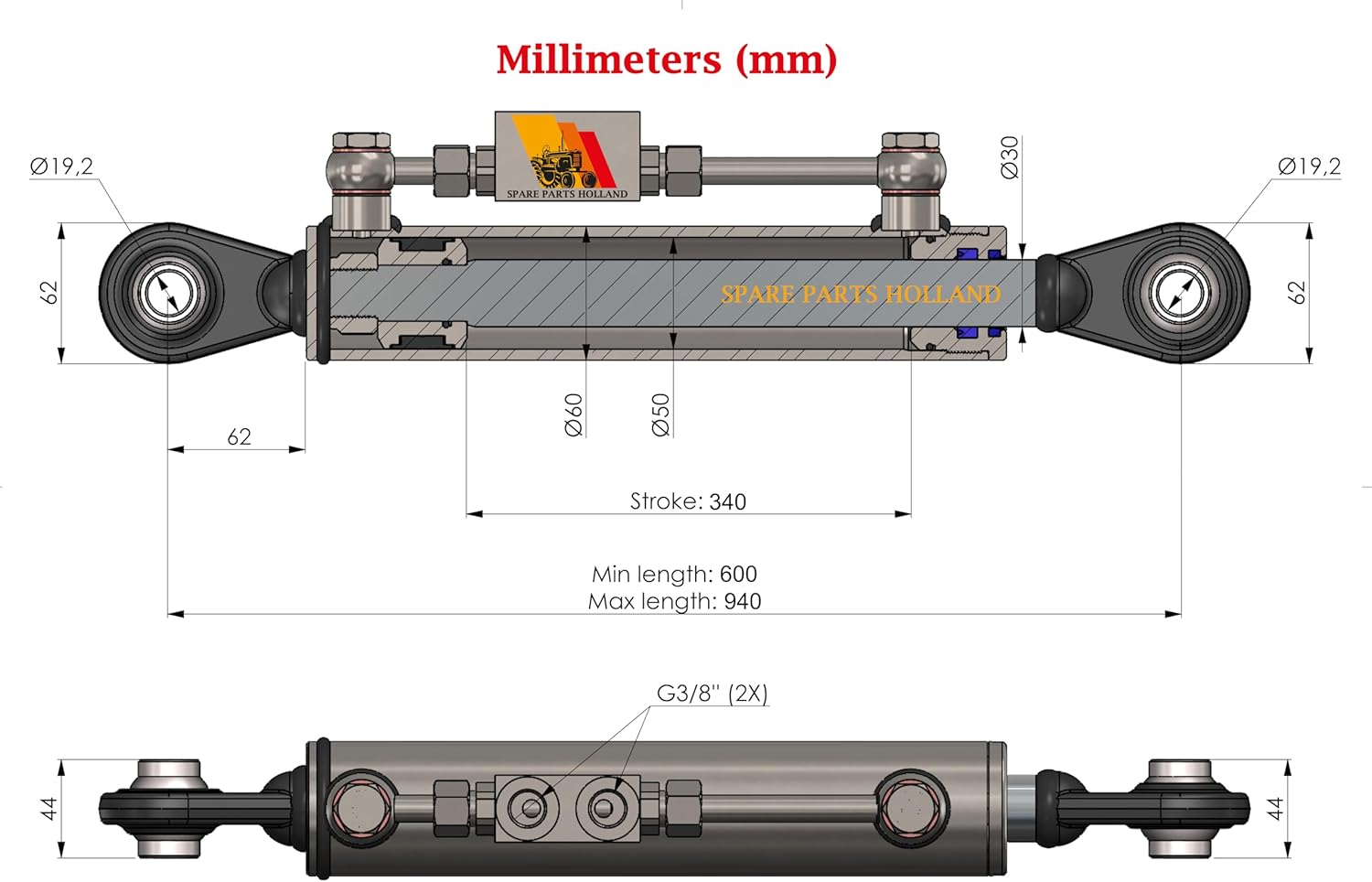

Ver el plano técnico métrico

Comprobaciones antes del montaje

  1. Compare las longitudes mínima y máxima necesarias con 600–940 mm.
  2. Compruebe los pasadores, orificios, anchuras de las dos fijaciones y espacio libre.
  3. Compruebe el mando de doble efecto y los acoplamientos rápidos. G3/8″ corresponde a los puertos del cilindro, no al acoplamiento del tractor.
  4. Coloque las mangueras sin pliegues, tensión ni contacto con piezas móviles.

¿Necesita otra longitud o un gancho?

Compare también la otra versión 50/30: 650–1050 mm · 400 mm carrera.

Compare los terceros puntos hidráulicos Cat 1 estándar o los terceros puntos hidráulicos Cat 1 con gancho. Compruebe por separado las medidas de fijación de cada versión.

Preguntas frecuentes

¿Sirve para cualquier tractor Cat 1?

No. Compruebe el rango de longitud, ambas fijaciones, el espacio libre y las conexiones hidráulicas.

¿Cómo mido la longitud necesaria del tercer punto?

Mida entre los centros de ambos orificios de fijación. Determine las longitudes mínima y máxima necesarias para el tractor y el apero y compárelas con 600–940 mm. No mida solo el cuerpo del cilindro.

¿La carrera de 340 mm es la longitud total?

No. La carrera es el recorrido del cilindro. La longitud retraída es de 600 mm y la extendida de 940 mm, entre los puntos de fijación indicados.

¿Necesita ayuda para elegir?

Envíenos por WhatsApp el modelo del tractor, fotos de ambas fijaciones y las medidas del tercer punto actual. Indique también el apero utilizado. La referencia ya aparece en el mensaje.

Pedir asesoramiento por WhatsApp
