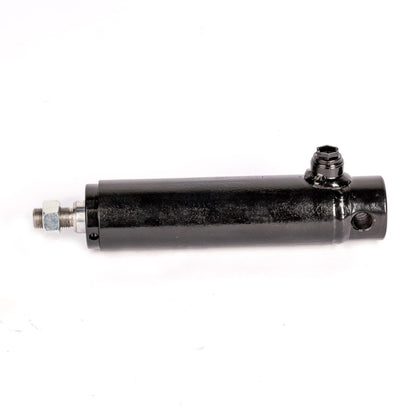

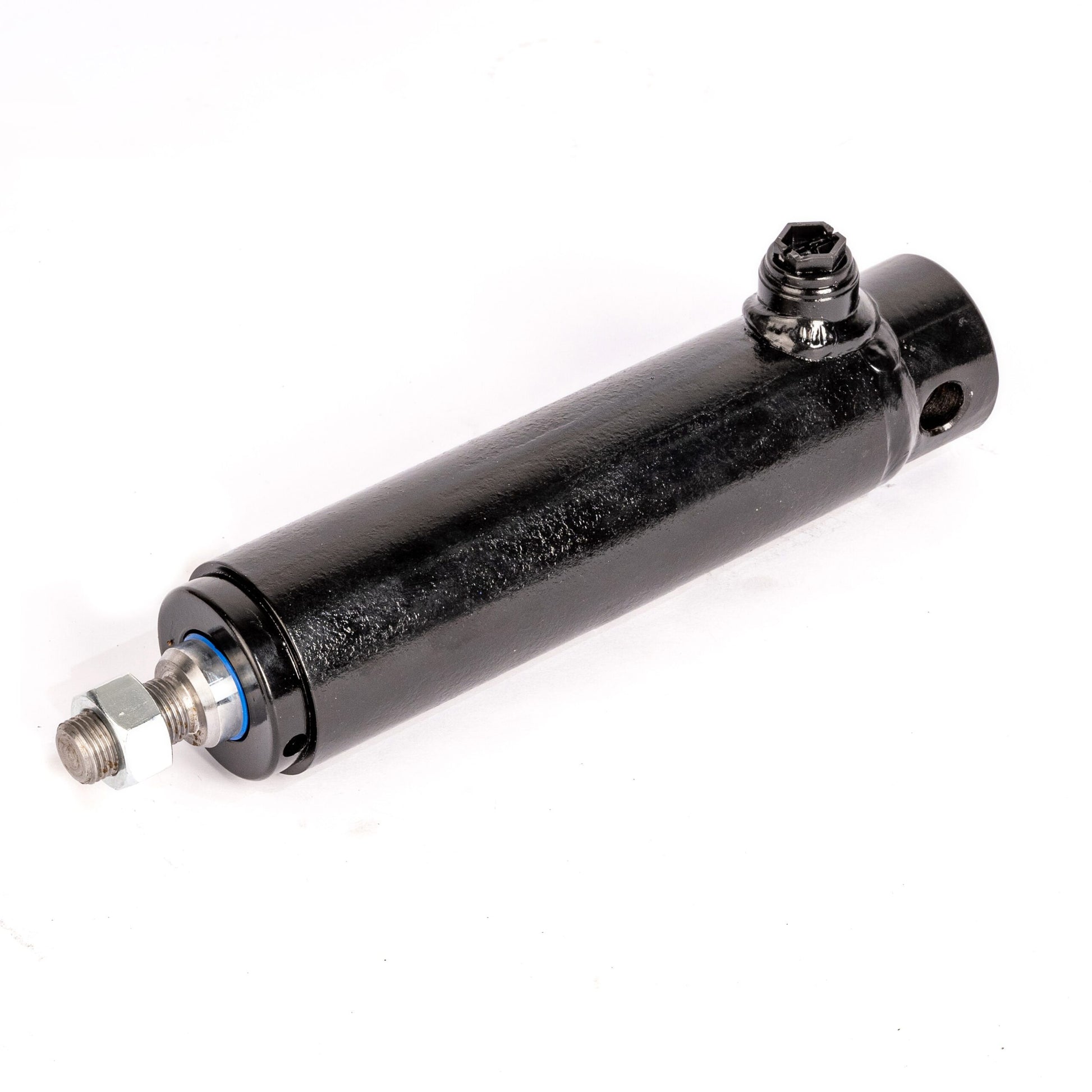

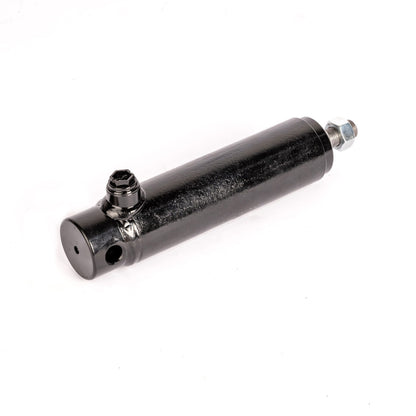

Cilindro de freno hidráulico para remolque – Rosca exterior M16×1,5 (carrera 70 mm) – SPH340368

Características y beneficios clave

• Operación hidráulica de simple efecto: Utiliza presión hidráulica para accionar varillajes de freno mecánicos compatibles del remolque.
• muelle de retorno interno: Ayuda a retraer el vástago del pistón cuando se libera la presión hidráulica.
• vástago roscado M16×1,5: Acepta extremos de horquilla roscados compatibles u otros componentes de varillaje mecánico adecuados.
• Recorrido de 70 mm (2,76″): Adecuado para mecanismos de freno que requieran este recorrido de trabajo.
• conexión hidráulica G 3/8 BSP: Para conexión a circuitos de freno hidráulico compatibles.
• Actuador de freno de repuesto: Adecuado para reparaciones donde las dimensiones y características de funcionamiento del cilindro original coincidan.

vástago roscado M16×1,5: opciones de conexión flexibles

El SPH340368 dispone de un vástago con rosca exterior M16×1,5 para montar una horquilla con rosca interior compatible u otro elemento adecuado del varillaje.

Dependiendo del varillaje de freno del remolque, se pueden usar diferentes diseños de horquilla para lograr la disposición de conexión requerida.

Horquilla larga ajustable

Un ejemplo de conexión de horquilla ajustable para varillajes de freno de remolque compatibles.

Conector de horquilla corto

Un ejemplo de conexión de horquilla compacta para sistemas de palanca de freno mecánico adecuados.

Principales Especificaciones Técnicas

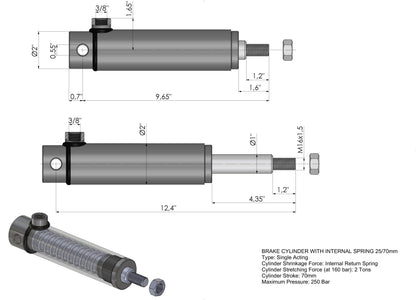

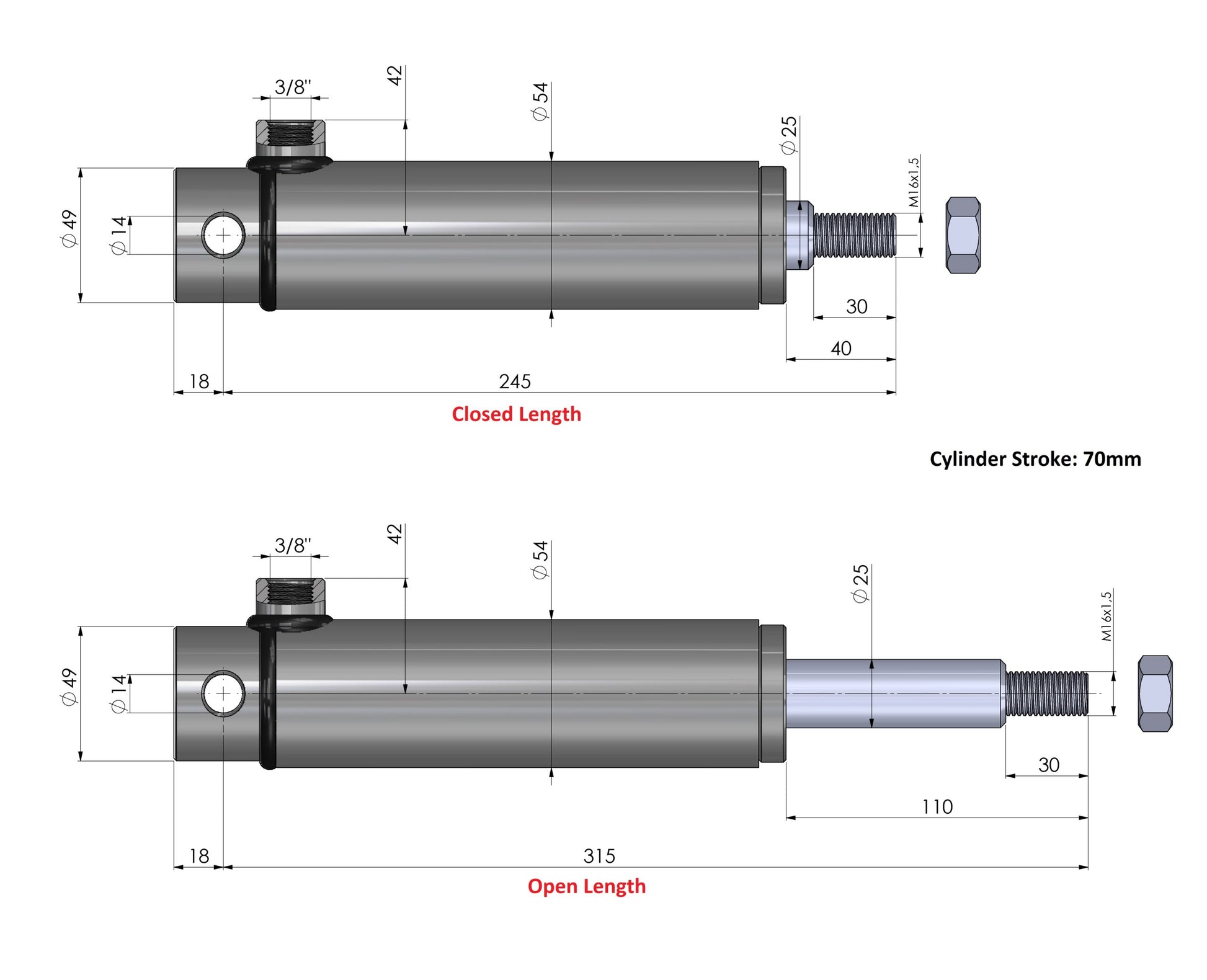

Las principales especificaciones del producto se enumeran a continuación. Para conocer las medidas de montaje detalladas, consulte los dibujos técnicos en la galería de productos.

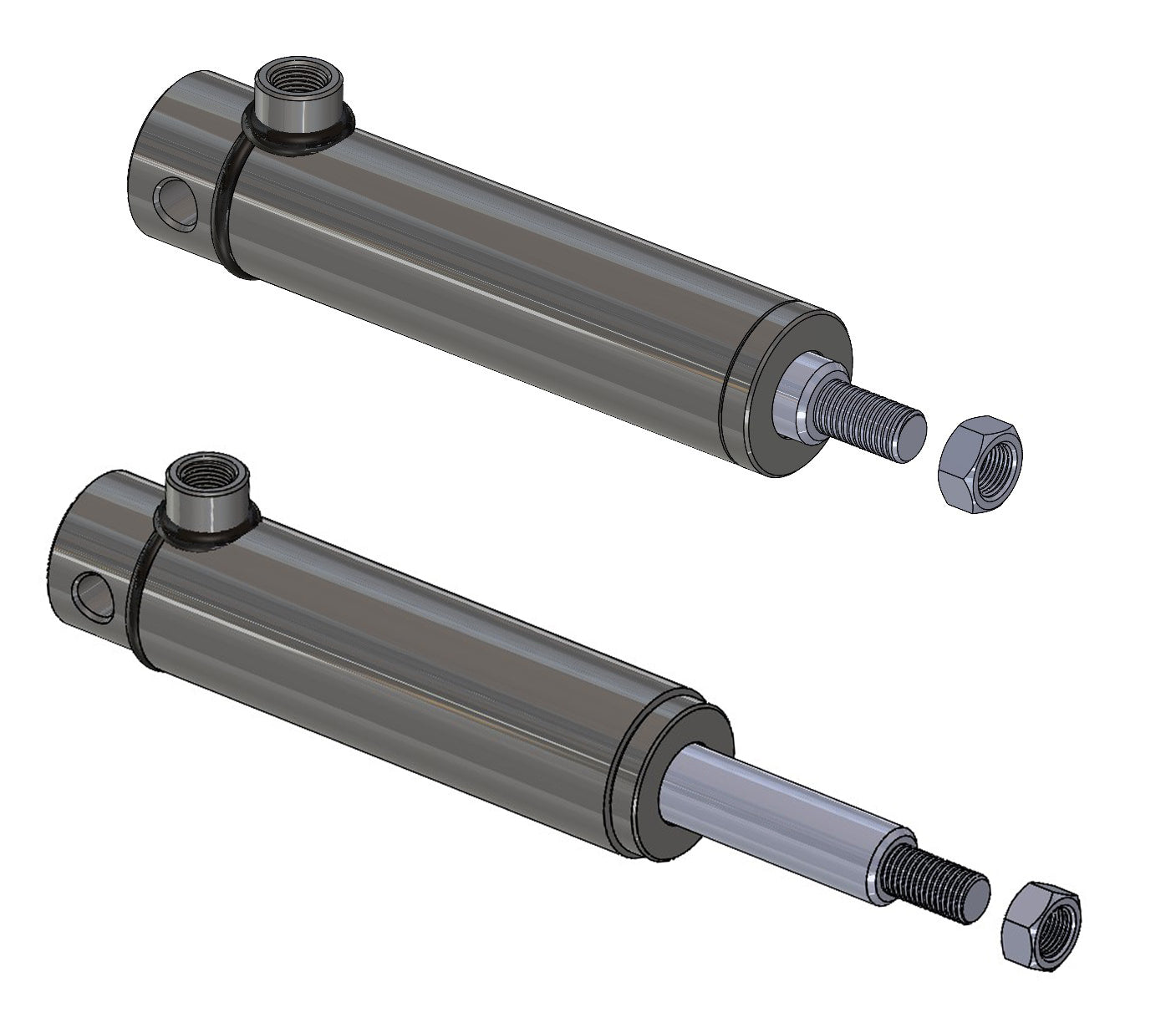

¿Cómo funciona el cilindro de freno con retorno por resorte?

Actuación hidráulica: Cuando se suministra presión hidráulica, el vástago del pistón se mueve y transfiere fuerza al mecanismo de freno del remolque conectado.

Retorno asistido por resorte: Cuando se libera la presión hidráulica, el muelle de retorno interno ayuda a retraer el vástago del pistón hacia su posición inicial.

El resorte interno del cilindro proporciona su propia función de retorno. Cualquier mecanismo de retorno adicional requerido por el sistema de frenos completo debe permanecer en su lugar.

Aplicaciones: sistemas de frenos de remolques agrícolas

Este cilindro de freno hidráulico de simple efecto se puede utilizar en aplicaciones compatibles que incluyen:

• Remolques agrícolas y remolcados por tractores.
• Remolques de transporte agrícola con sistemas de frenado hidráulico.
• Cisternas de purín y esparcidores de estiércol adecuados.
• Mecanismos de freno de maquinaria agrícola compatibles.
• Sustitución de cilindros de freno hidráulicos de vástago roscado existentes.

La compatibilidad depende del sistema de frenos completo y de sus requisitos de montaje y funcionamiento.

Instalación y seguridad

Instale el cilindro de freno hidráulico y cualquier accesorio de varillaje roscado de acuerdo con los requisitos del sistema de freno. Verificar la alineación, seguridad de montaje y recorrido completo del mecanismo.

Después de la instalación, purgue correctamente el sistema hidráulico y verifique si hay fugas, el correcto accionamiento de los frenos y el movimiento de retorno confiable.
