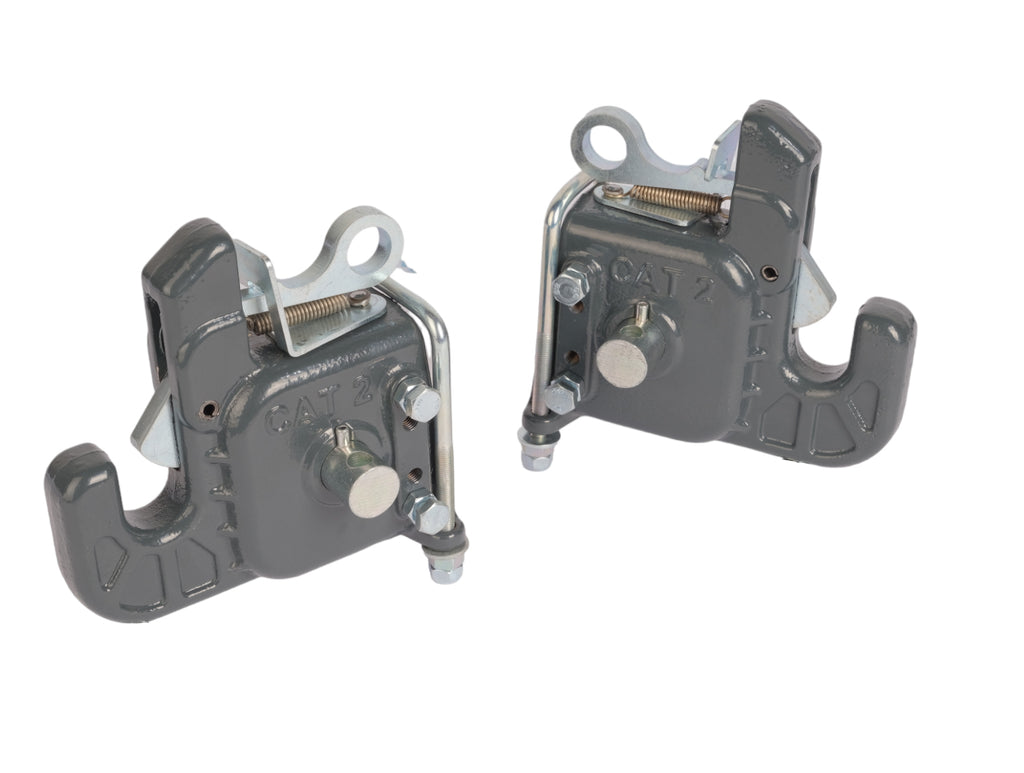

Ganci rapidi per bracci inferiori Cat. 2 senza saldatura – SPH430530

✓ Nessuna saldatura o taglio necessario
I gruppi gancio si fissano ai bracci inferiori esistenti compatibili tramite componenti di montaggio imbullonati. Non occorrono modifiche permanenti mediante saldatura.

✓ Cambio attrezzatura più rapido
Semplifica l’aggancio di aratri, coltivatori, erpici, seminatrici, spandiconcime e altre attrezzature a tre punti Cat. 2 compatibili.

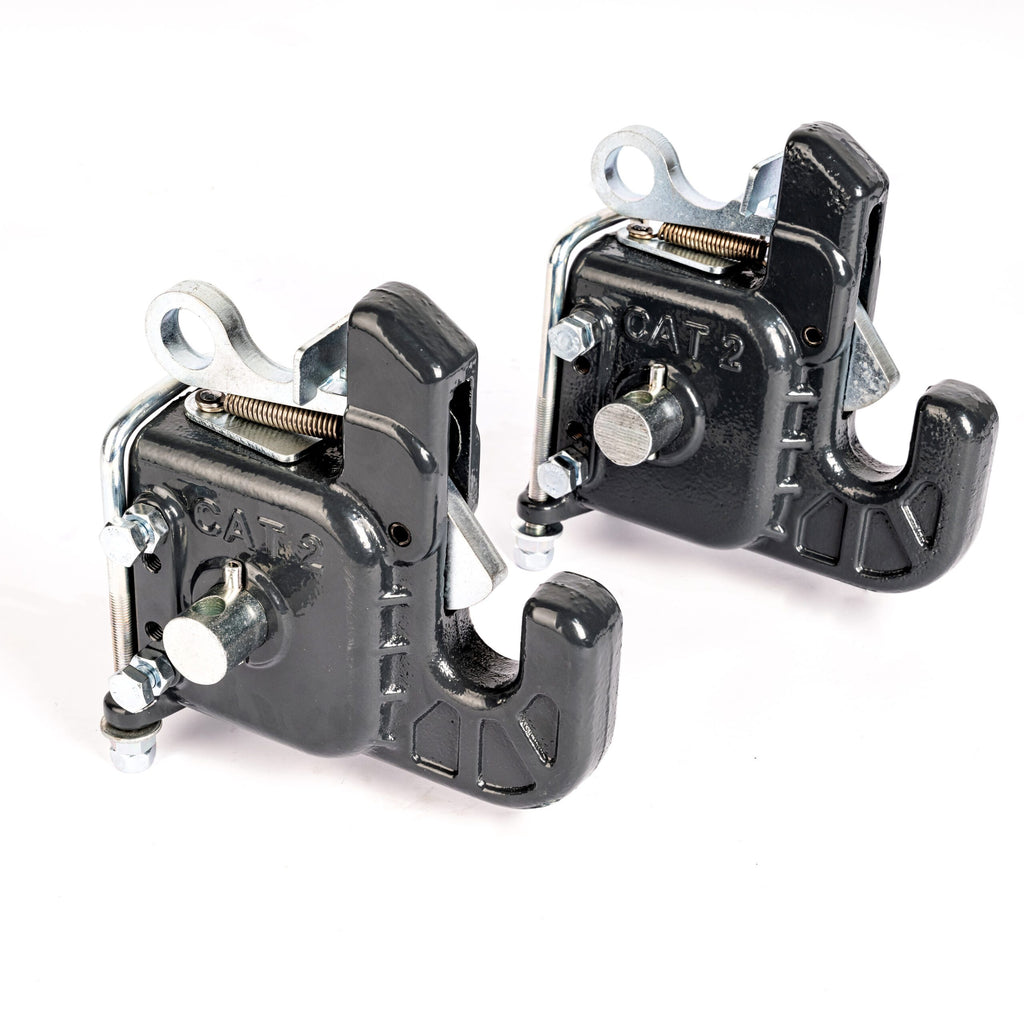

✓ Fermi di bloccaggio a molla
Il meccanismo integrato a molla aiuta a trattenere nei ganci i perni di collegamento dell’attrezzatura. Se necessario, i fermi possono essere mantenuti anche in posizione aperta.

✓ Smontabile e riutilizzabile
La struttura imbullonata consente di rimuovere i gruppi e installarli su un altro trattore compatibile.

✓ Distanza regolabile tra i bracci inferiori
La barra stabilizzatrice collega i gruppi destro e sinistro e aiuta a mantenere la distanza desiderata tra i bracci durante l’aggancio.

✓ Due sistemi di regolazione indipendenti
Gli spessori di allineamento posizionano i ganci paralleli ai bracci del trattore, mentre rondelle distanziali separate riducono il gioco laterale eccessivo intorno ai perni di fissaggio principali.

Controllate i bracci inferiori del trattore

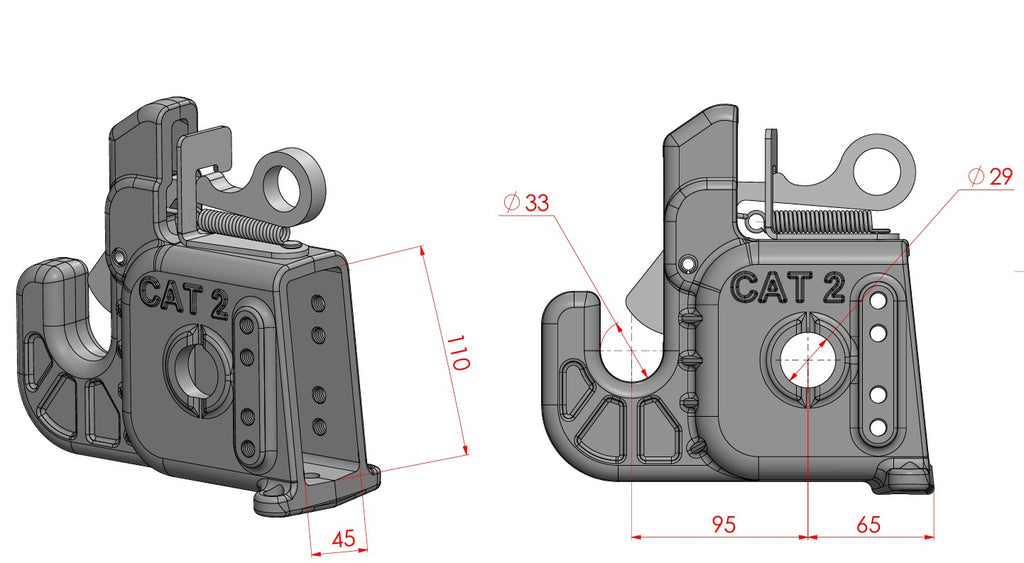

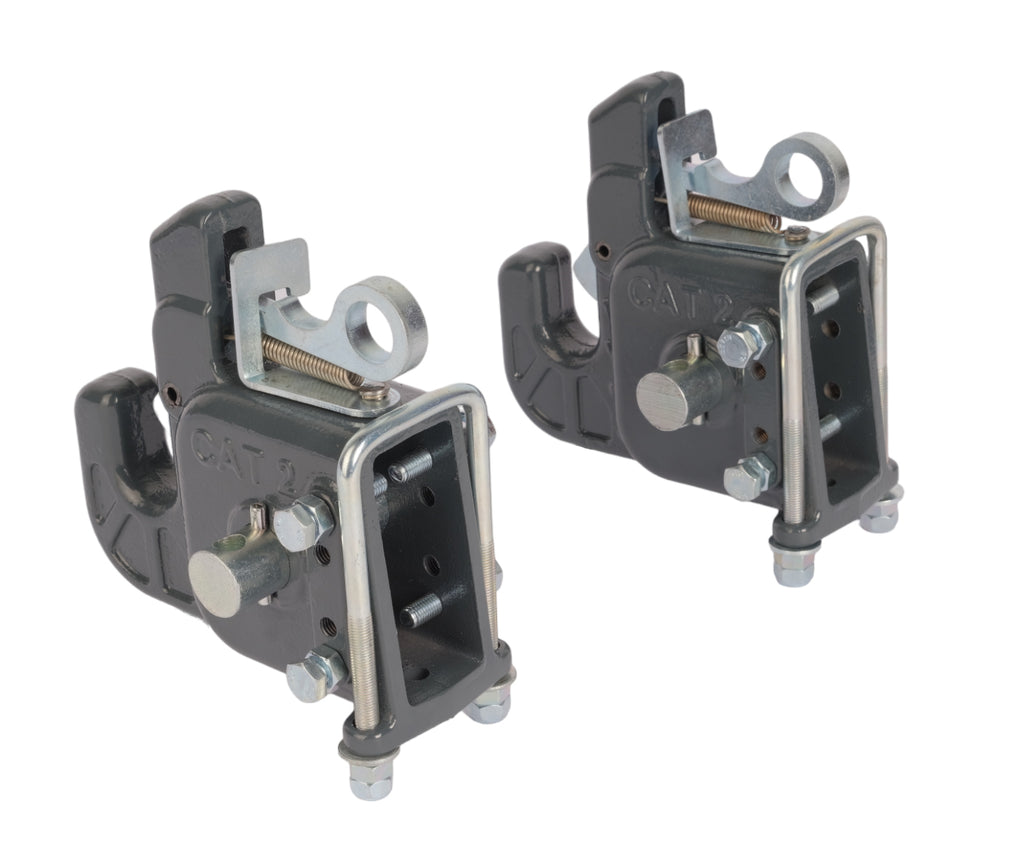

Lo spazio interno di montaggio del corpo del gancio Cat. 2 misura 110 × 45 mm (4.33 × 1.77"). Il braccio deve entrare in questo spazio con un gioco sufficiente per un montaggio sicuro.

• Verificate che il trattore disponga di un attacco a tre punti Cat. 2 compatibile.
• Misurate l’altezza e lo spessore del braccio inferiore.
• Verificate che il braccio entri nello spazio di montaggio del gancio.
• Controllate che il foro della rotula esistente accolga il perno principale da Ø28.5 mm (1.12").
• Verificate che i componenti di montaggio possano essere posizionati e fissati correttamente.
• Controllate la compatibilità dei perni inferiori dell’attrezzatura con i ganci Cat. 2.

Serve aiuto per la compatibilità? Prima dell’ordine, inviate a Spare Parts Holland foto e misure dei bracci inferiori del trattore.

1. Spessori di allineamento – 6 mm & 10 mm

Gli spessori si montano all’interno della parte inferiore posteriore di ciascun corpo gancio per allineare l’aggancio rapido parallelamente al braccio.

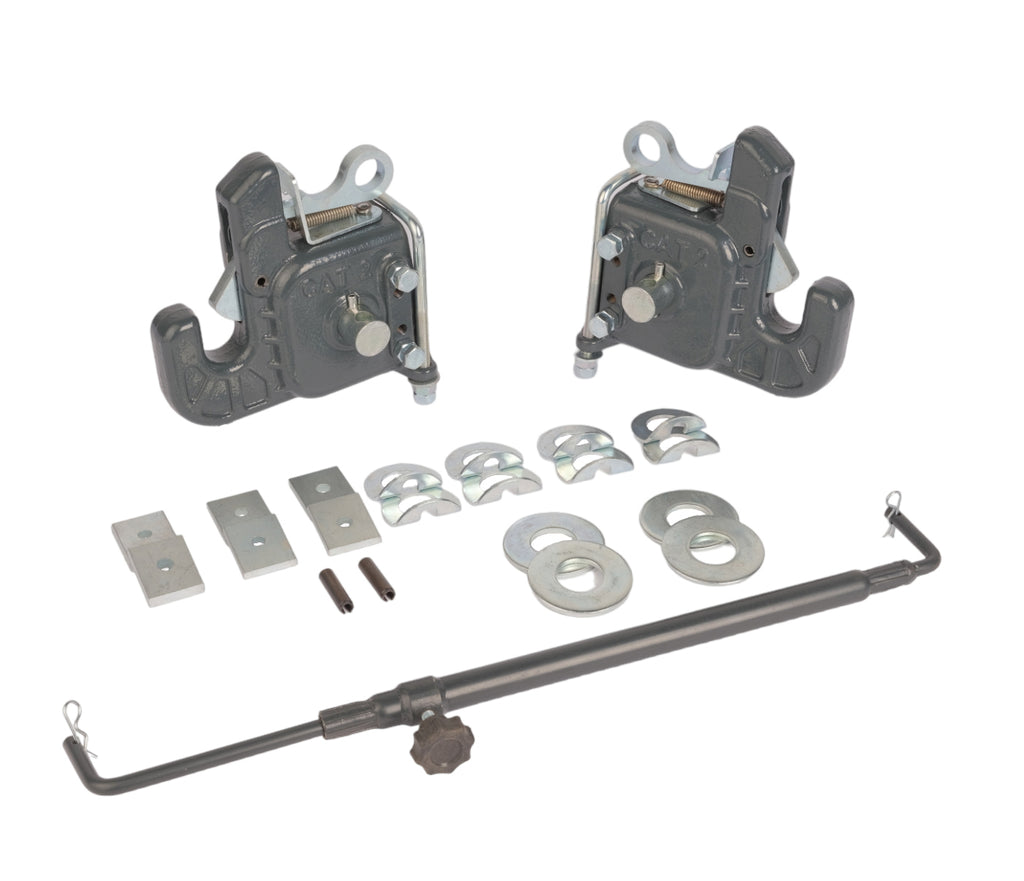

Per ogni gruppo gancio: Sono forniti uno spessore da 10 mm (0.39") e due da 6 mm (0.24"). Scegliete la combinazione necessaria per un allineamento corretto e fissatela con i componenti di ritenuta forniti.

2. Rondelle distanziali – 3 mm & 5 mm

Le estremità dei bracci inferiori Cat. 2 possono avere larghezze diverse. Le rondelle fornite si montano intorno al perno principale da Ø28.5 mm (1.12"), sui lati opportuni della rotula esistente.

Queste rondelle riducono il gioco laterale eccessivo nel corpo gancio. Sceglietele e posizionatele in base alla larghezza dell’estremità del braccio esistente.

Gli spessori di allineamento e le rondelle distanziali svolgono funzioni diverse. Gli spessori regolano l’angolo del gancio rispetto al braccio; le rondelle riducono il gioco laterale intorno al perno principale.

Fase 1 – Preparare i gruppi gancio
Rimuovete i perni principali e le coppiglie di ritenuta. Allentate le viti di regolazione laterali e i controdadi.

Fase 2 – Posizionare i ganci
Inserite ogni corpo di aggancio rapido Cat. 2 sul rispettivo braccio inferiore.

Fase 3 – Regolare l’allineamento
Verificate che il gancio sia parallelo al braccio. Scegliete gli spessori da 6 mm (0.24") o 10 mm (0.39") necessari e fissateli nel corpo con i componenti di ritenuta.

Fase 4 – Regolare il gioco laterale
Posizionate le rondelle da 3 mm (0.12") o 5 mm (0.20") necessarie intorno al perno principale, accanto alla rotula esistente, per ridurre il gioco laterale eccessivo.

Fase 5 – Fissare il perno principale e il cavallotto a U
Inserite il perno principale da Ø28.5 mm (1.12") attraverso il gruppo gancio e la rotula esistente. Fissate il perno di ritenuta e montate i componenti del cavallotto a U.

Fase 6 – Allineare e serrare entrambi i ganci
Allineate i gruppi destro e sinistro con le viti laterali. Serrate viti di regolazione, controdadi e dadi dei cavallotti a U. Controllate il fissaggio di tutti i componenti di montaggio e ritenuta.

Con attrezzature azionate dalla presa di forza, controllate la posizione della barra stabilizzatrice ed evitate interferenze con l’albero cardanico o altre parti mobili. Seguite le istruzioni di montaggio fornite.

Informazioni sul collegamento: Il perno principale attraversa la rotula esistente nel braccio inferiore del trattore. Il kit non richiede rotule separate per l’attrezzatura e non vengono fornite rotule separate.

Aggiornate i bracci inferiori Cat. 2 del trattore

Semplificate l’aggancio delle attrezzature compatibili con il kit di conversione SPH430530 Cat. 2 senza saldatura.
