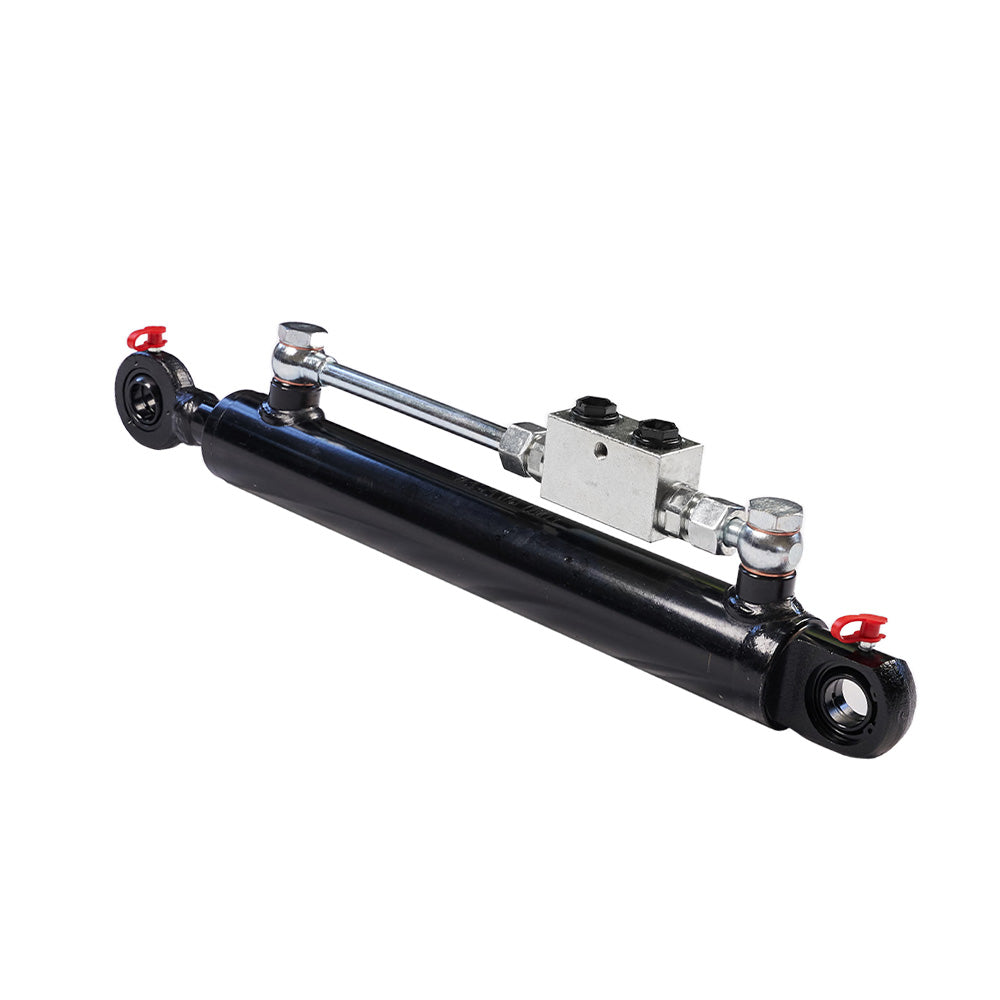

Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi – SPH320082
Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi – SPH320082
Terzo punto idraulico Cat 1-1 (460–710 mm), 2 tubi inclusi – SPH320082

Terzo punto idraulico Cat 1-1 (460–710 mm), 2 tubi inclusi – SPH320082

SKU :  SPH320082
€123,00
€101,65 IVA escl.
Spese di spedizione calcolate al check-out.
Disponibile
Prezzi per quantità
Quantità Prezzo unitario (IVA incl.)
1 pezzo €123,00
Da 10 pezzi €118,45
Da 20 pezzi €113,90

I terzi punti idraulici completi si sommano. Lo sconto è visibile nel carrello e al pagamento.
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

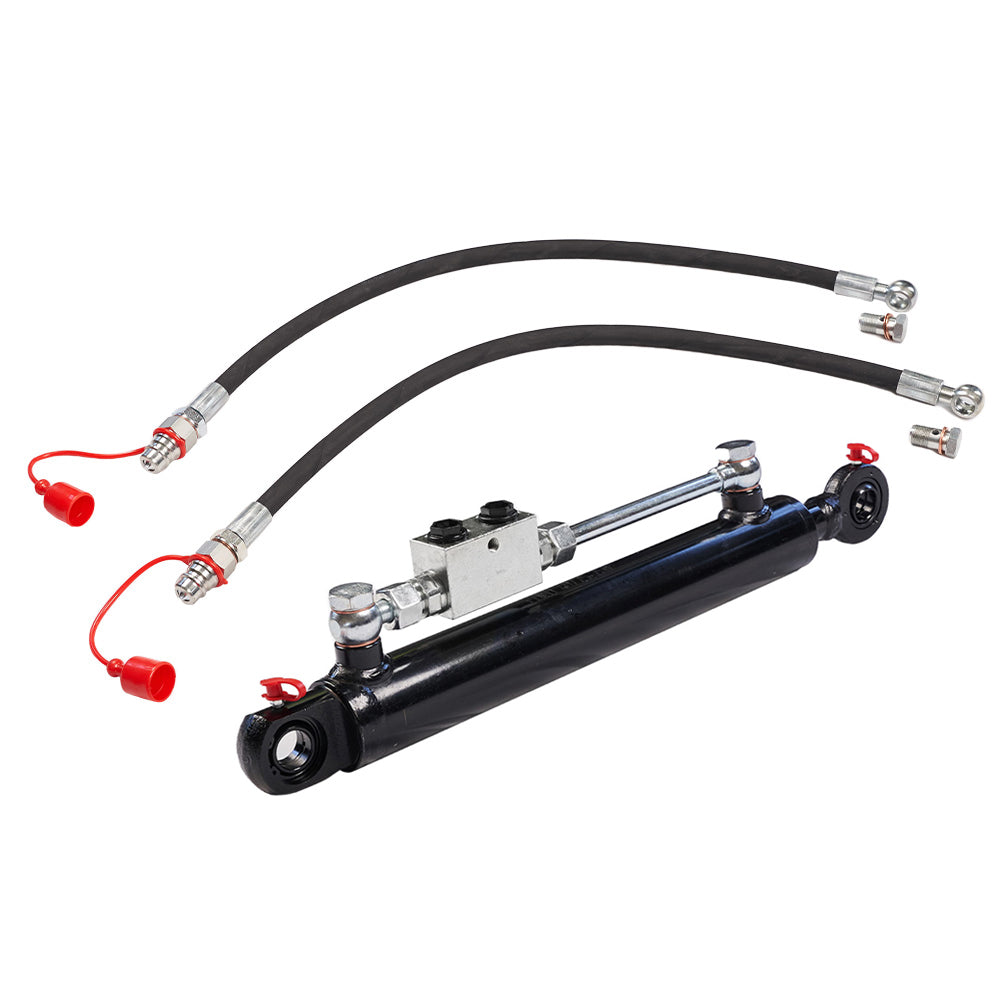

Questo terzo punto idraulico Cat 1 sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 460–710 mm, una corsa di 250 mm e un alesaggio/diametro stelo di 40/25 mm. Sono inclusi 2 tubi con innesti rapidi, 2 viti cave per raccordi banjo e 4 rondelle di tenuta.

CAT 1-1 · 460–710 MM · 40/25 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø20 mm; larghezze: 22 mm (N) e 16 mm (K).

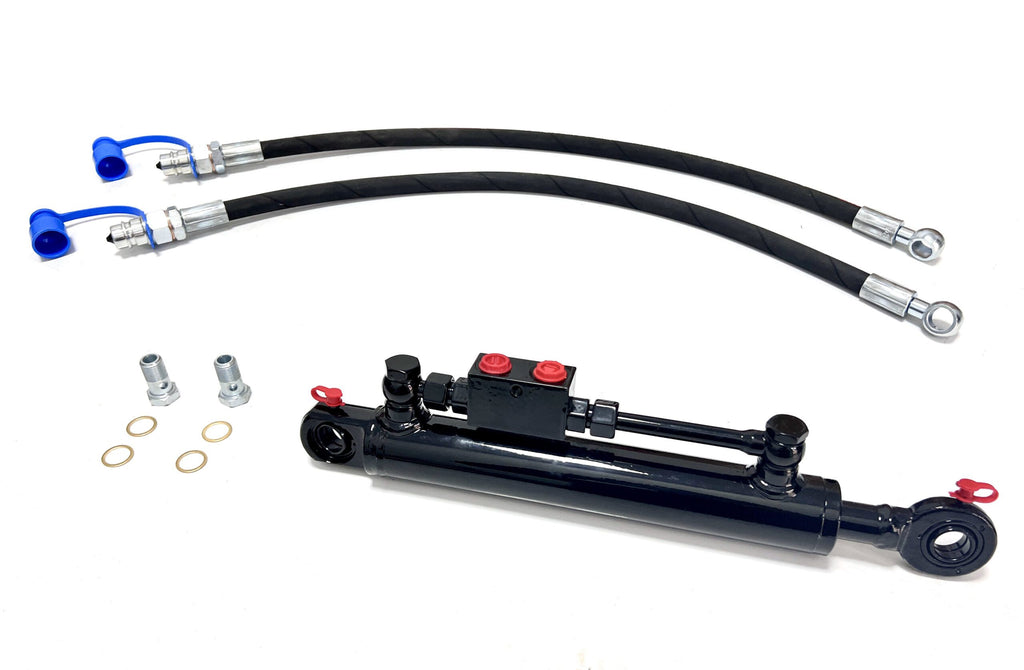

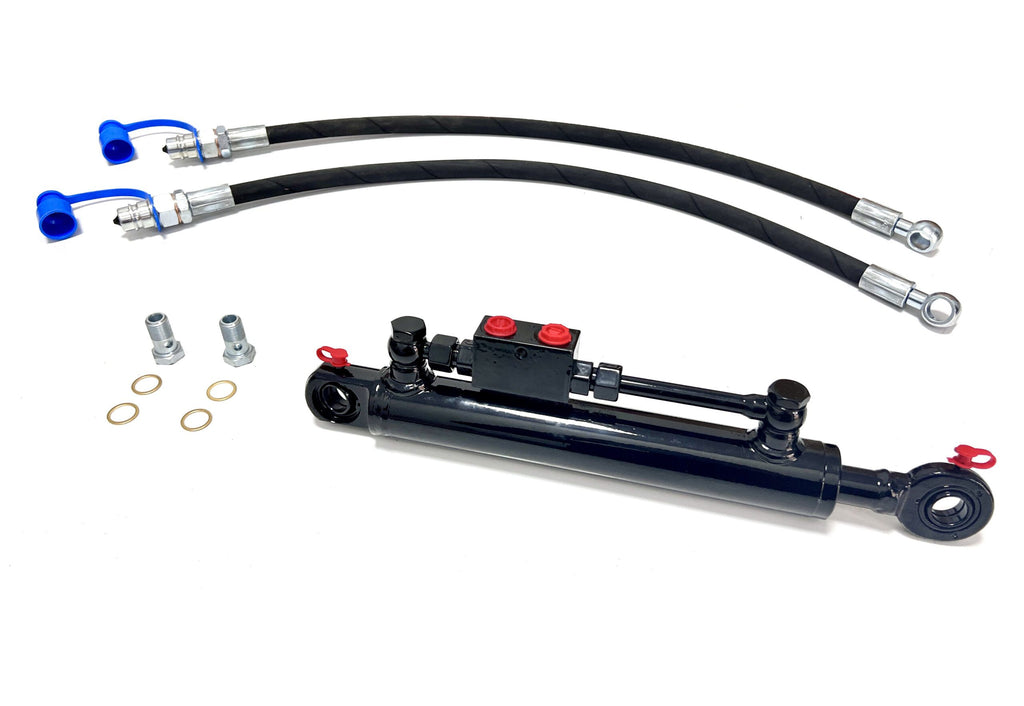

Contenuto della fornitura

  • 1 × terzo punto idraulico

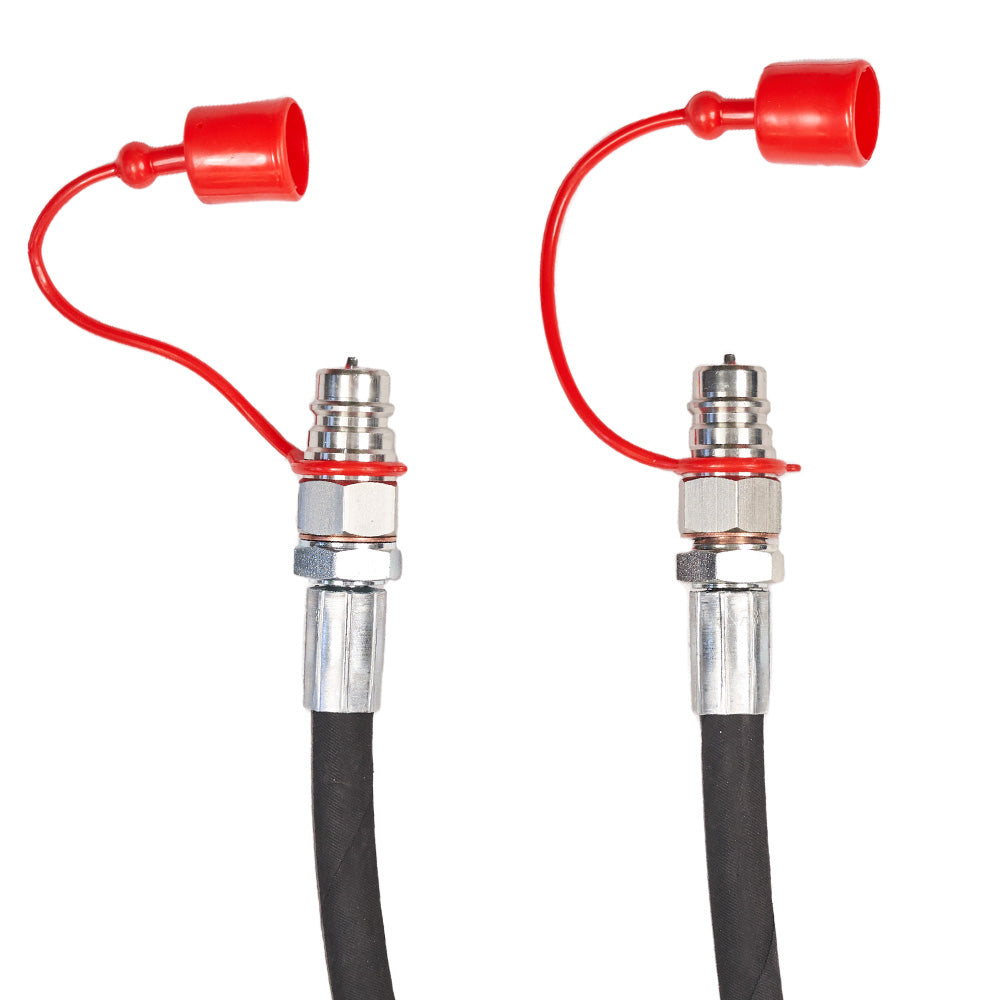

  • 2 × tubi idraulici — DN10 / 3/8″ SAE 100 R1AT; 75 cm; Innesti rapidi maschio da 1/2″ con valvola a fungo
  • 2 × viti banjo — 3/8″ BSP
  • 4 × rondelle di tenuta

La lunghezza di 75 cm comprende l’innesto rapido ed è misurata dal centro dell’occhiello banjo alla punta dell’innesto.

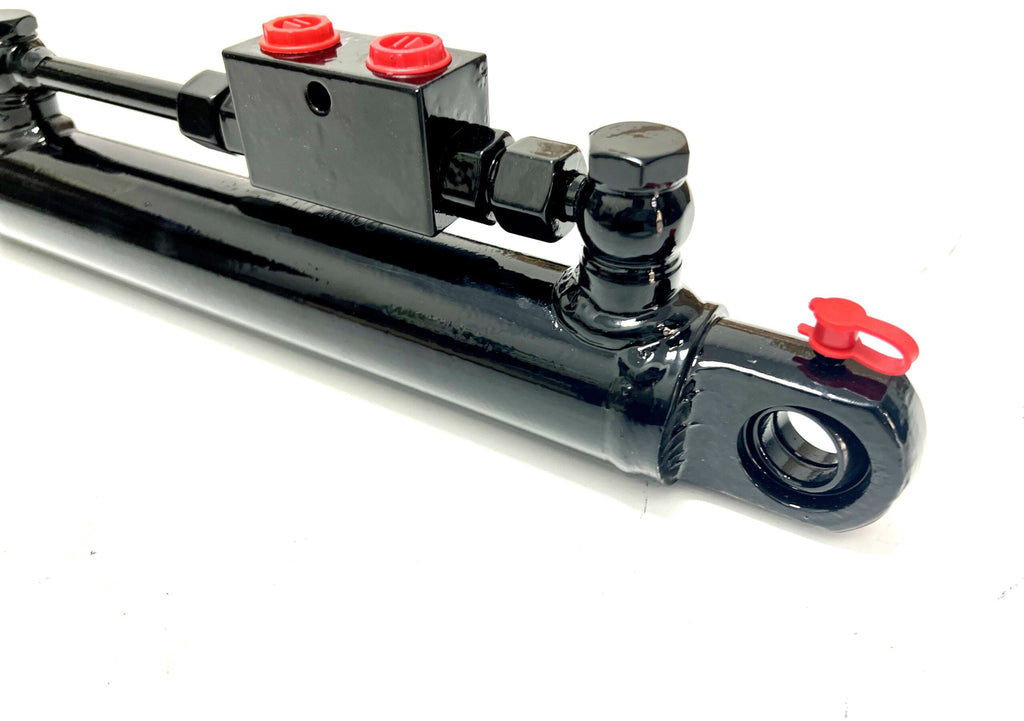

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

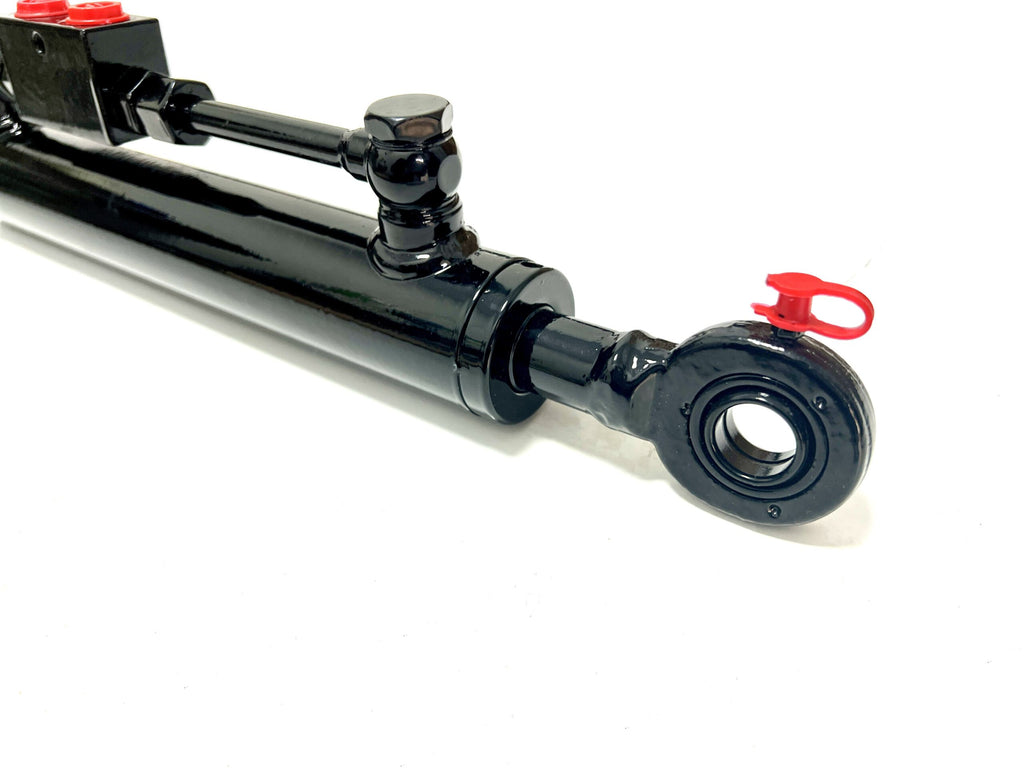

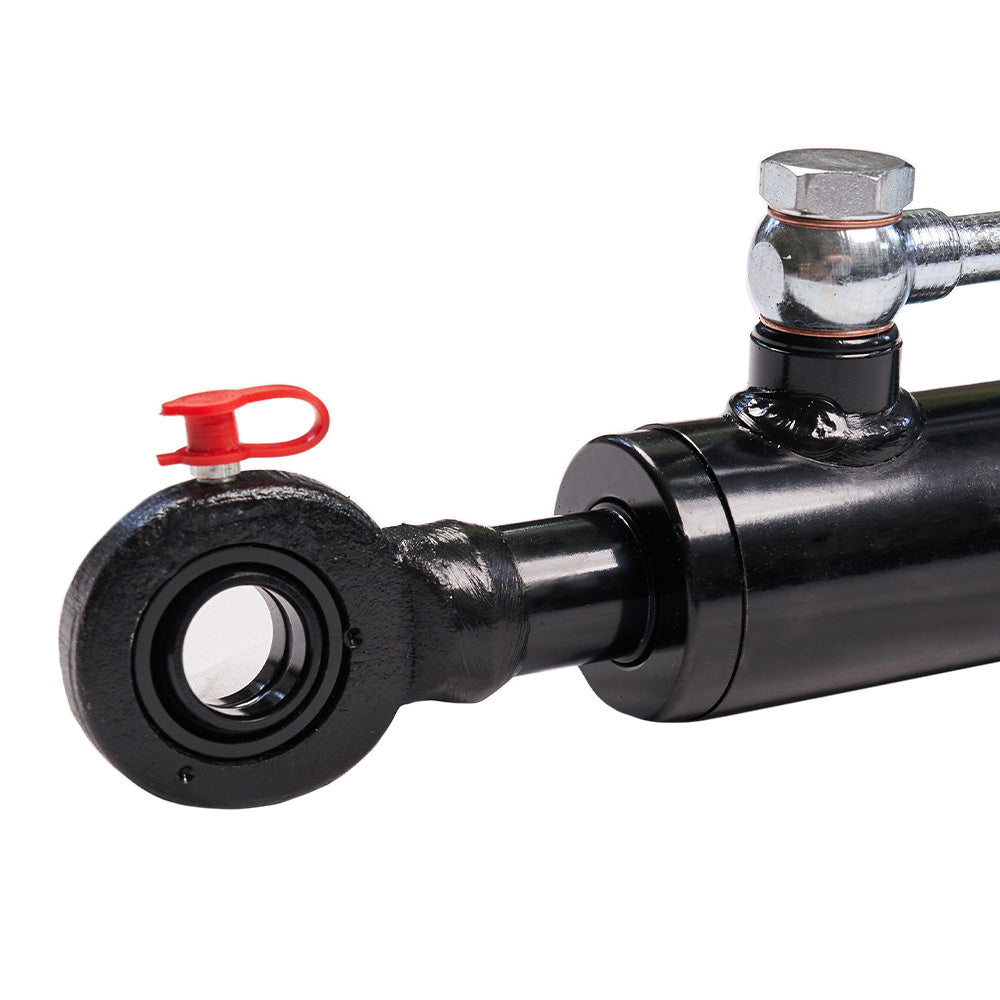

Entrambe le estremità sono dotate di snodi sferici per un attacco a tre punti Cat 1 compatibile. Per estendere e ritrarre il cilindro occorre un collegamento idraulico a doppio effetto. 40/25 indica l’alesaggio di 40 mm e lo stelo di 25 mm, non il diametro dei fori di fissaggio.

Dati tecnici

Codice articoloSPH320082
Categoria degli attacchiCat 1-1
EstremitàSnodi sferici a entrambe le estremità
Lunghezza chiusa¹460 mm
Lunghezza aperta¹710 mm
Corsa250 mm
Alesaggio / stelo40 / 25 mm
Foro di ogni snodoØ20 mm
Larghezza lato cilindro (N)22 mm
Larghezza lato stelo (K)16 mm
Porte del cilindroG3/8″ (2×)
Tubi idrauliciDN10 / 3/8″ SAE 100 R1AT; 75 cm
Innesti rapidiInnesti rapidi maschio da 1/2″ con valvola a fungo
Forza di spinta≈ 2300 kgf (180 bar)
Forza di trazione≈ 1400 kgf (180 bar)

¹ Lunghezza tra i centri dei fori di fissaggio. Il diametro del foro non coincide automaticamente con il diametro nominale del perno.

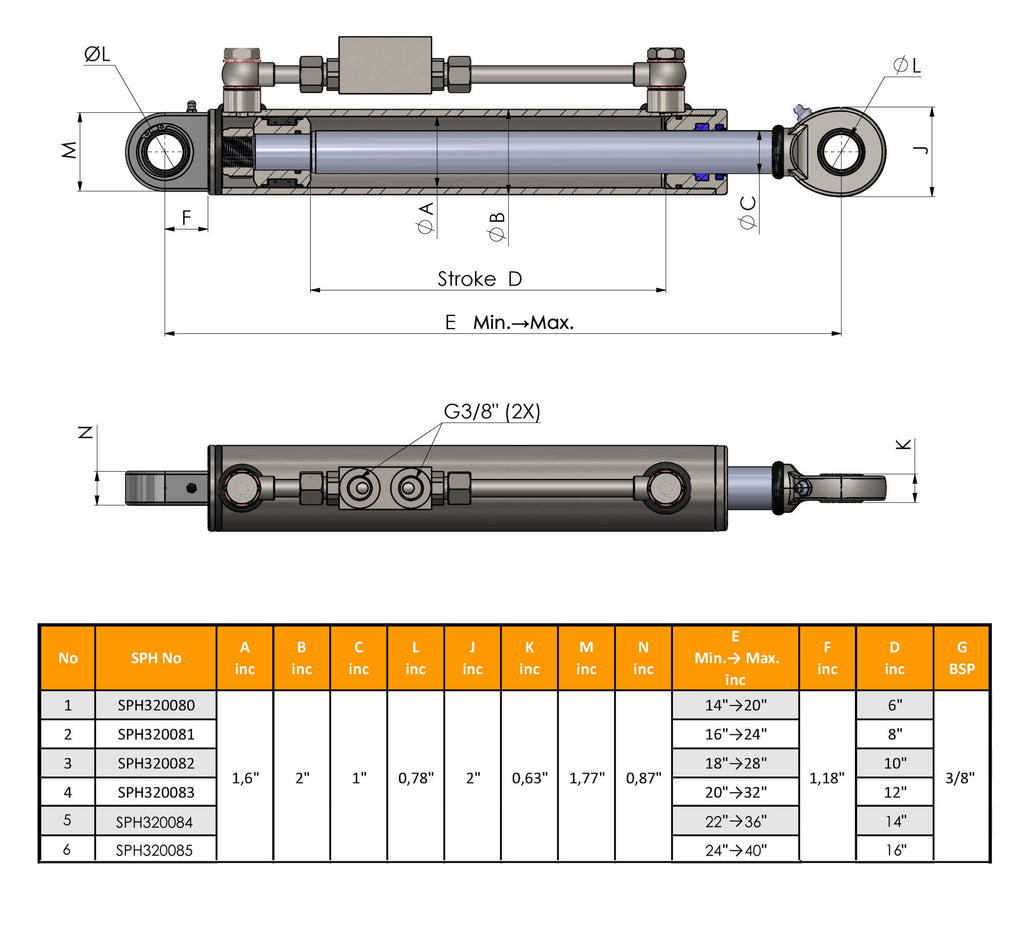

Aprire il disegno tecnico metrico

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 460–710 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Serve un’altra lunghezza o un gancio?

Nella serie 40/25, confrontate anche: 410–610 mm · 200 mm corsa; 510–810 mm · 300 mm corsa.

Confrontare i terzi punti idraulici Cat 1 standard oppure i terzi punti idraulici Cat 1 con gancio. Controllare separatamente le misure degli attacchi di ogni versione.

Domande frequenti

È adatto a qualsiasi trattore Cat 1?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misurare tra i centri dei due fori di fissaggio. Verificare le lunghezze minima e massima necessarie per trattore e attrezzo e confrontarle con 460–710 mm. Non misurare soltanto il corpo del cilindro.

La corsa di 250 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 460 mm e quella aperta di 710 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
