Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi – SPH320083
Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi – SPH320083
Terzo punto idraulico Cat 1-1 (510–810 mm), 2 tubi inclusi – SPH320083

Terzo punto idraulico Cat 1-1 (510–810 mm), 2 tubi inclusi – SPH320083

SKU :  SPH320083
€127,00
€104,96 IVA escl.
Disponibile
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

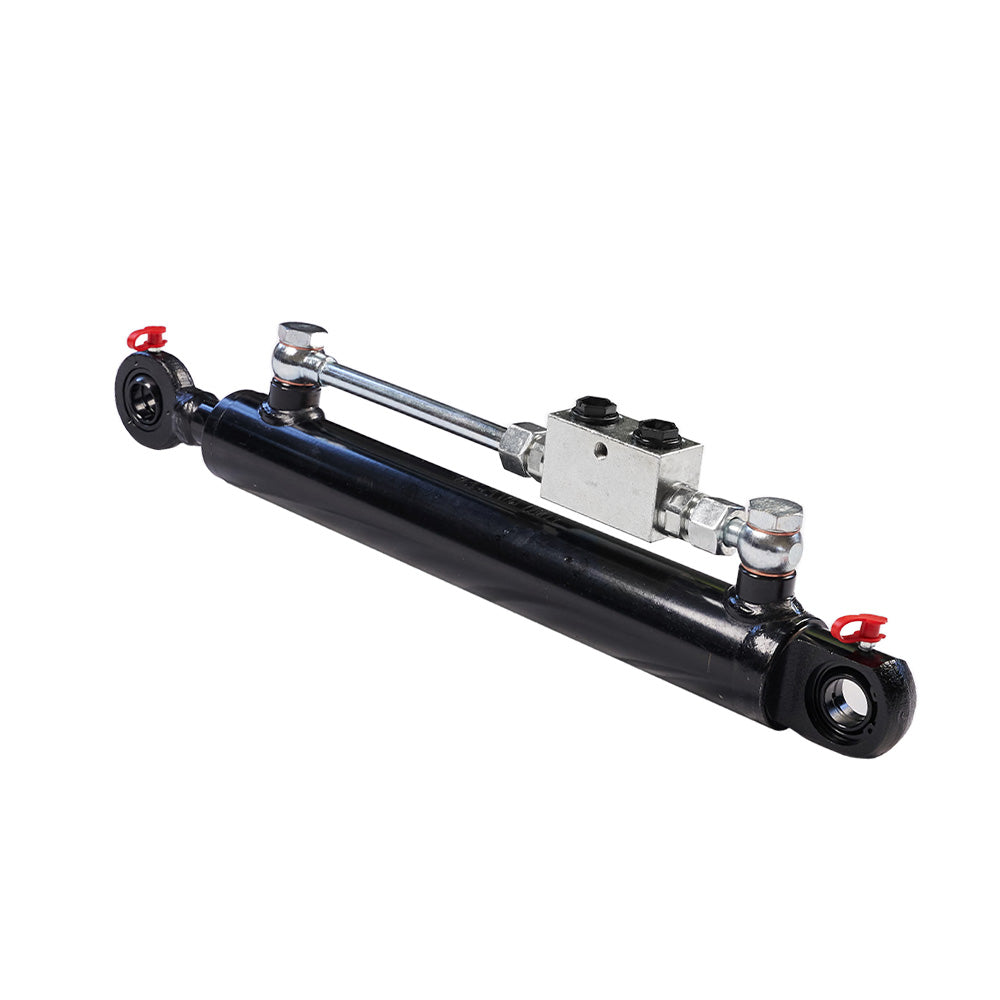

Questo terzo punto idraulico Cat 1 sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 510–810 mm, una corsa di 300 mm e un alesaggio/diametro stelo di 40/25 mm. Sono inclusi 2 tubi con innesti rapidi, 2 viti cave per raccordi banjo e 4 rondelle di tenuta.

CAT 1-1 · 510–810 MM · 40/25 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø20 mm; larghezze: 22 mm (N) e 16 mm (K).

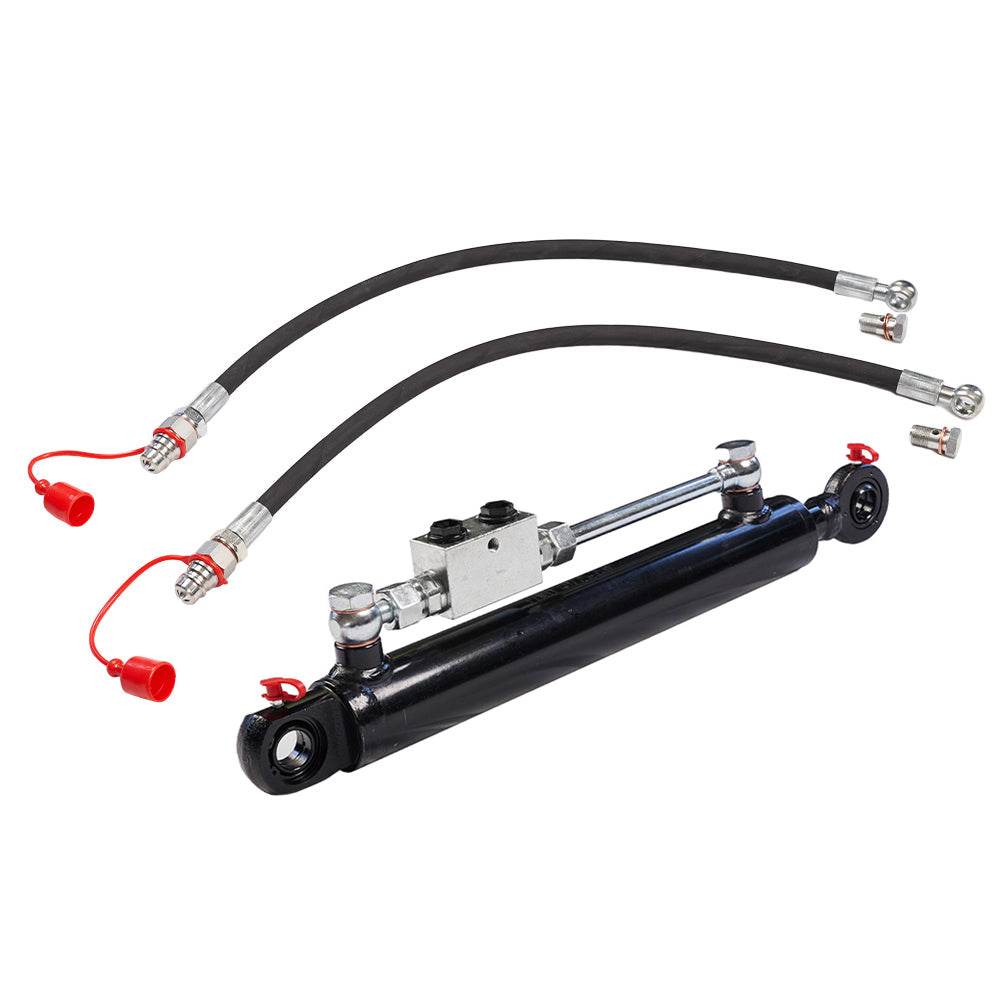

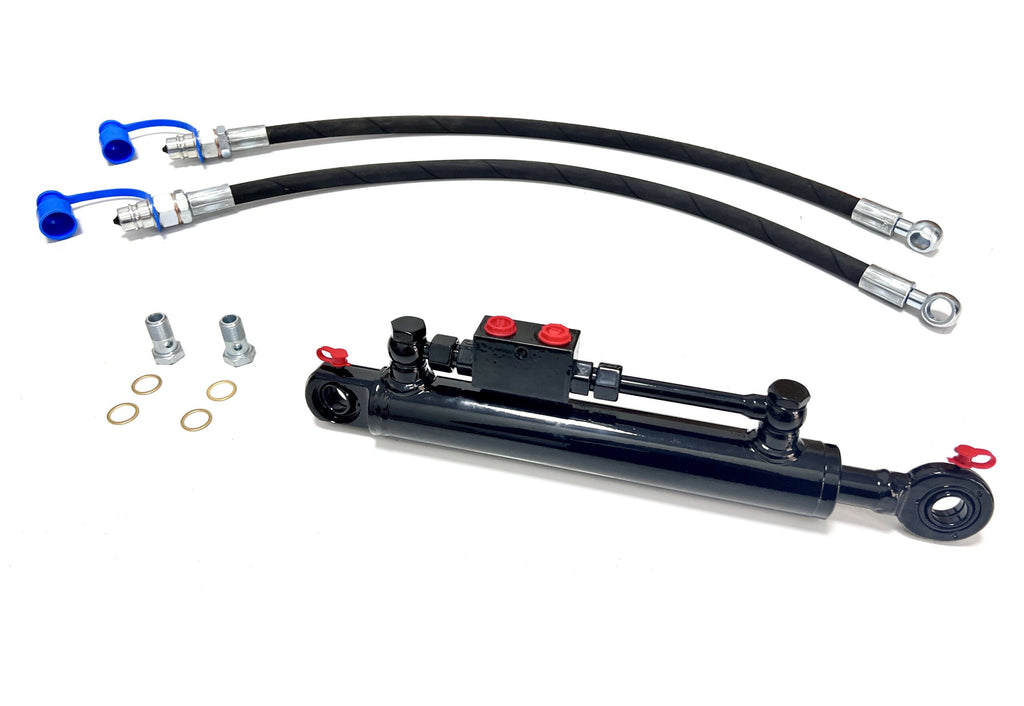

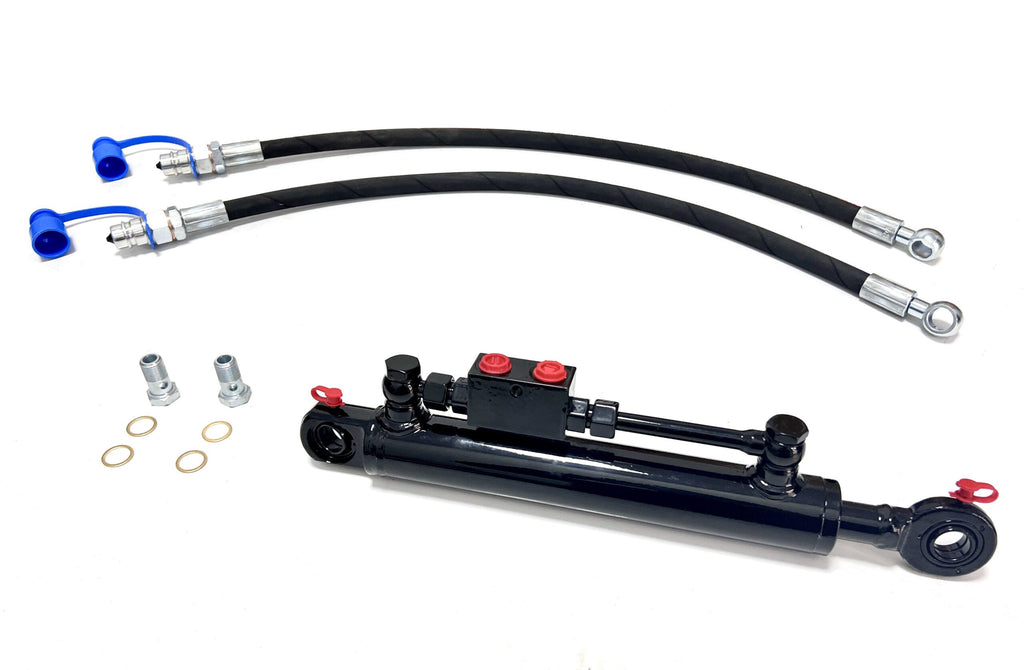

Contenuto della fornitura

  • 1 × terzo punto idraulico con blocco valvole

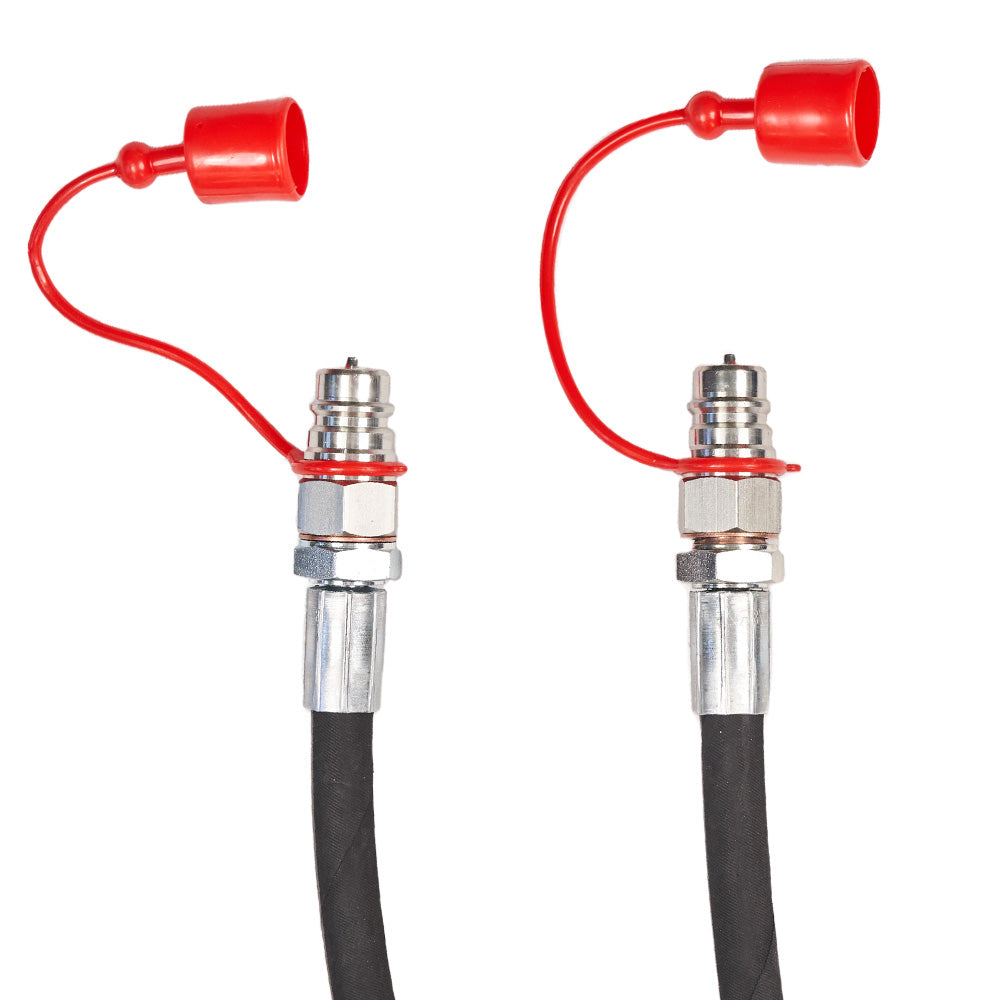

  • 2 × tubi idraulici con innesti rapidi

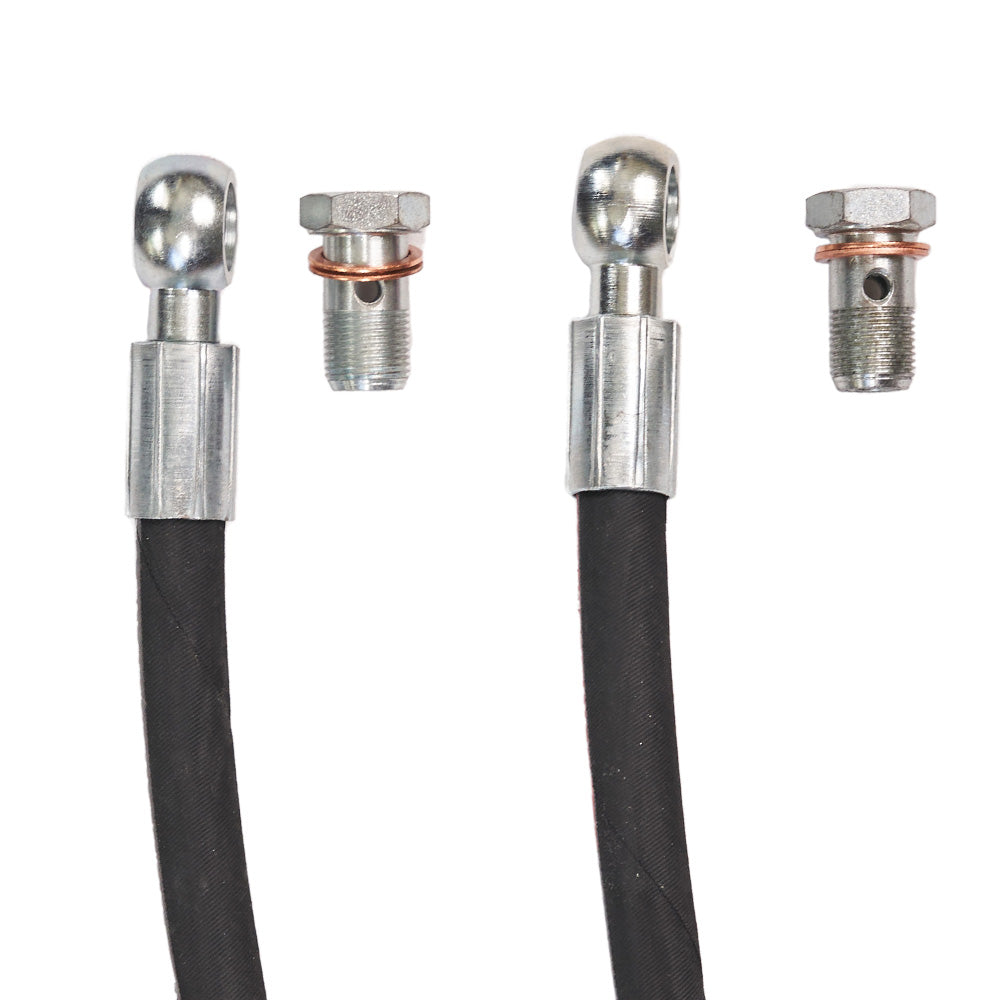

  • 2 × viti cave per raccordi banjo
  • 4 × rondelle di tenuta per i raccordi banjo

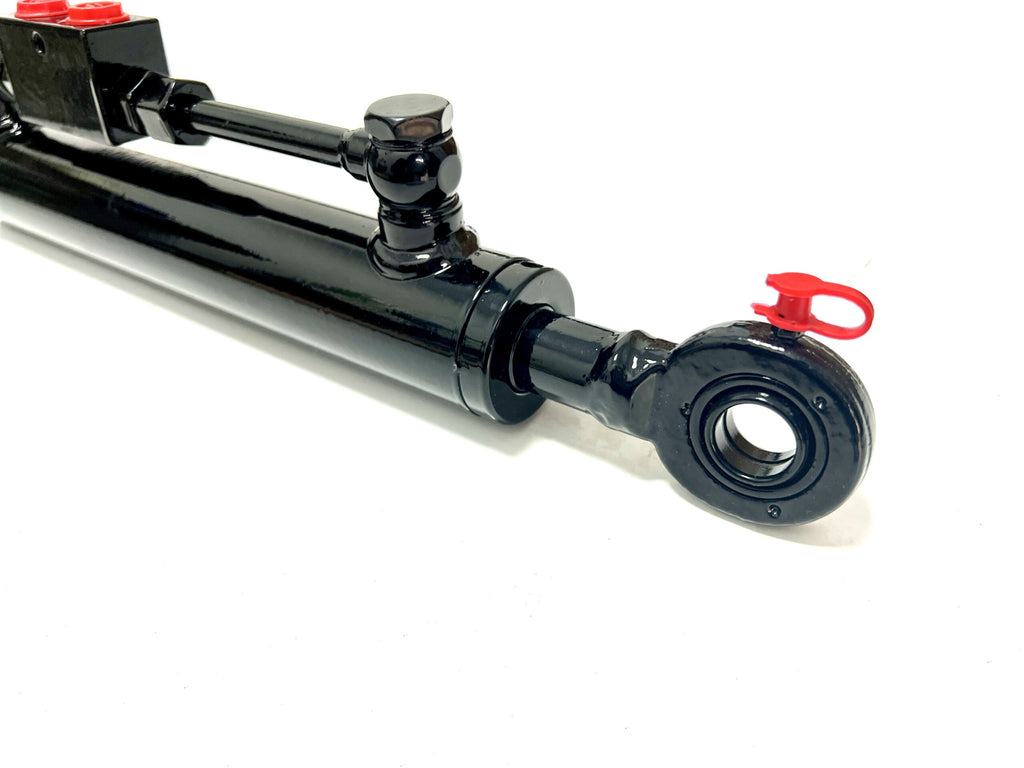

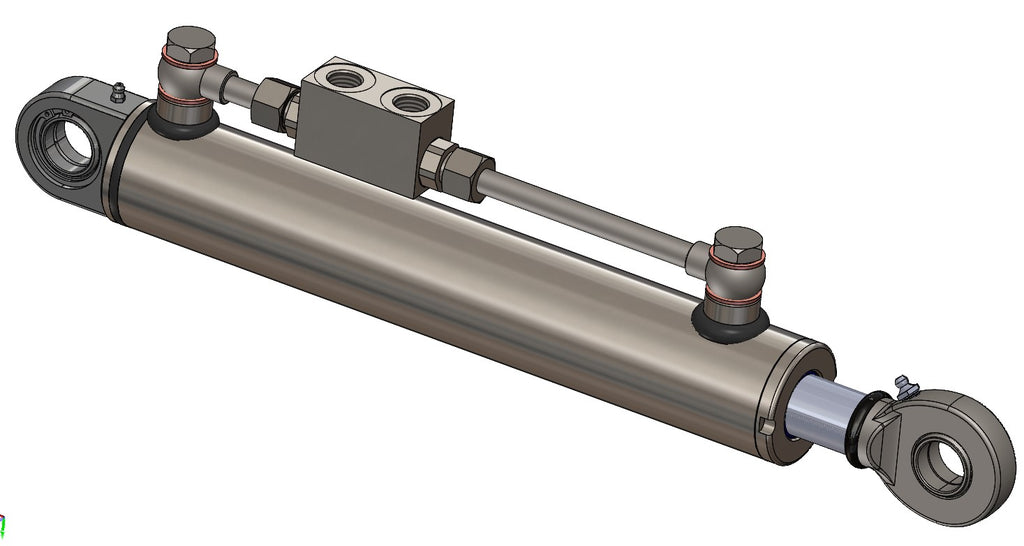

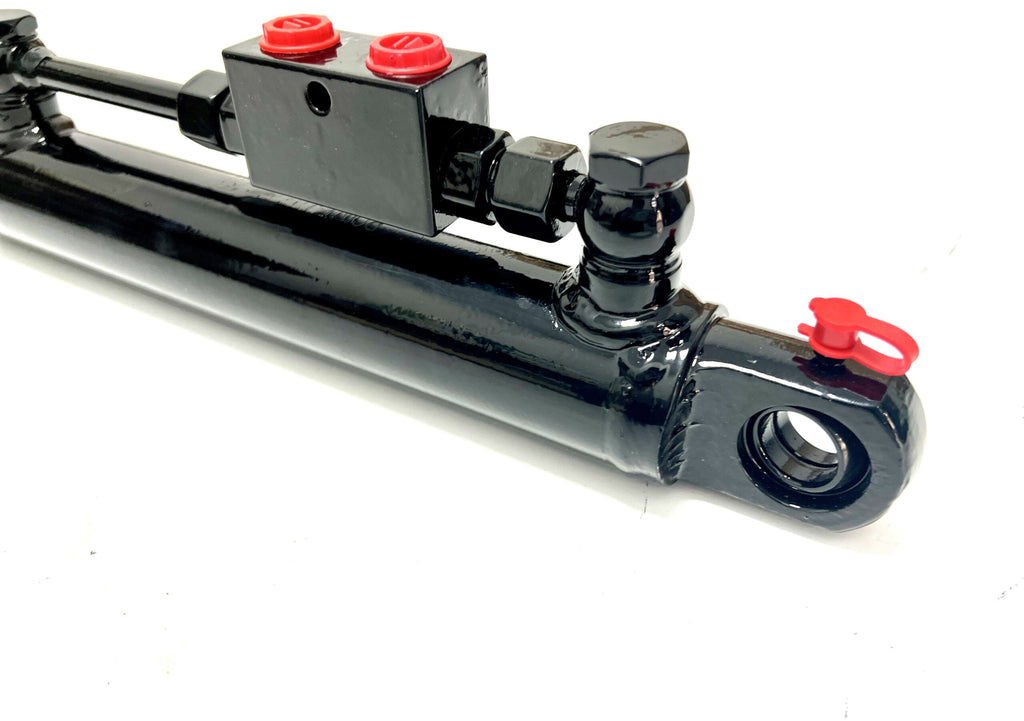

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

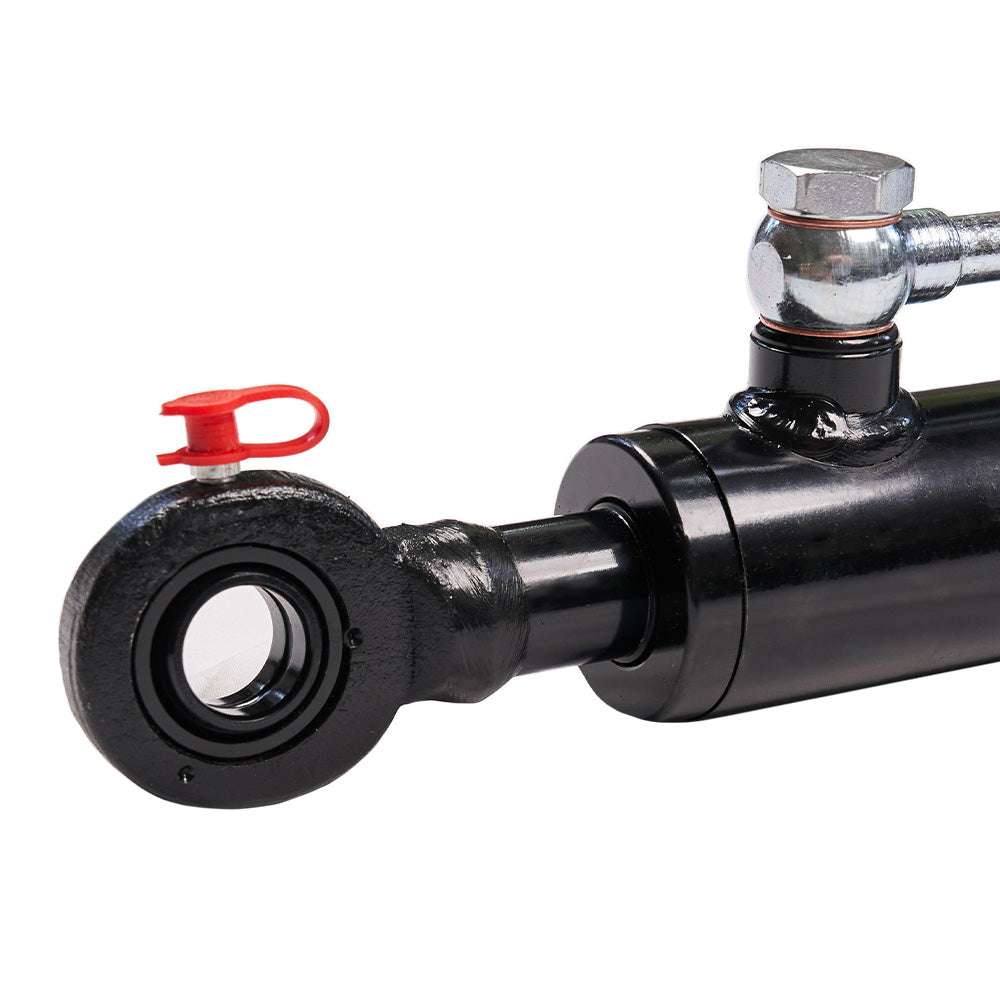

Entrambe le estremità sono dotate di snodi sferici per un attacco a tre punti Cat 1 compatibile. Per estendere e ritrarre il cilindro occorre un collegamento idraulico a doppio effetto. 40/25 indica l’alesaggio di 40 mm e lo stelo di 25 mm, non il diametro dei fori di fissaggio.

Dati tecnici

Codice articoloSPH320083
Categoria degli attacchiCat 1-1
EstremitàSnodi sferici a entrambe le estremità
Lunghezza chiusa¹510 mm
Lunghezza aperta¹810 mm
Corsa300 mm
Alesaggio / stelo40 / 25 mm
Foro di ogni snodoØ20 mm
Larghezza lato cilindro (N)22 mm
Larghezza lato stelo (K)16 mm
Porte del cilindroG3/8″ (2×)

¹ Lunghezza tra i centri dei fori di fissaggio. Il diametro del foro non coincide automaticamente con il diametro nominale del perno.

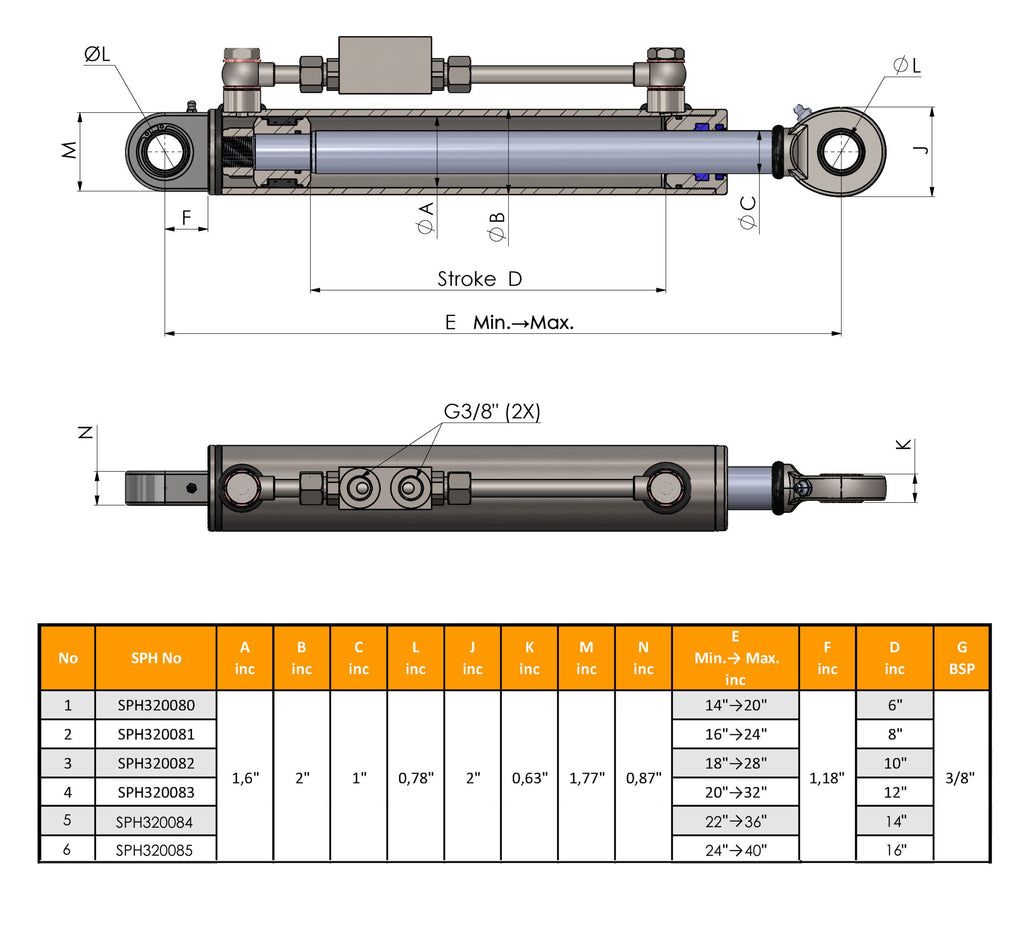

Aprire il disegno tecnico metrico

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 510–810 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Serve un’altra lunghezza o un gancio?

Nella serie 40/25, confrontate anche: 460–710 mm · 250 mm corsa; 556–906 mm · 350 mm corsa.

Confrontare i terzi punti idraulici Cat 1 standard oppure i terzi punti idraulici Cat 1 con gancio. Controllare separatamente le misure degli attacchi di ogni versione.

Domande frequenti

È adatto a qualsiasi trattore Cat 1?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misurare tra i centri dei due fori di fissaggio. Verificare le lunghezze minima e massima necessarie per trattore e attrezzo e confrontarle con 510–810 mm. Non misurare soltanto il corpo del cilindro.

La corsa di 300 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 510 mm e quella aperta di 810 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
