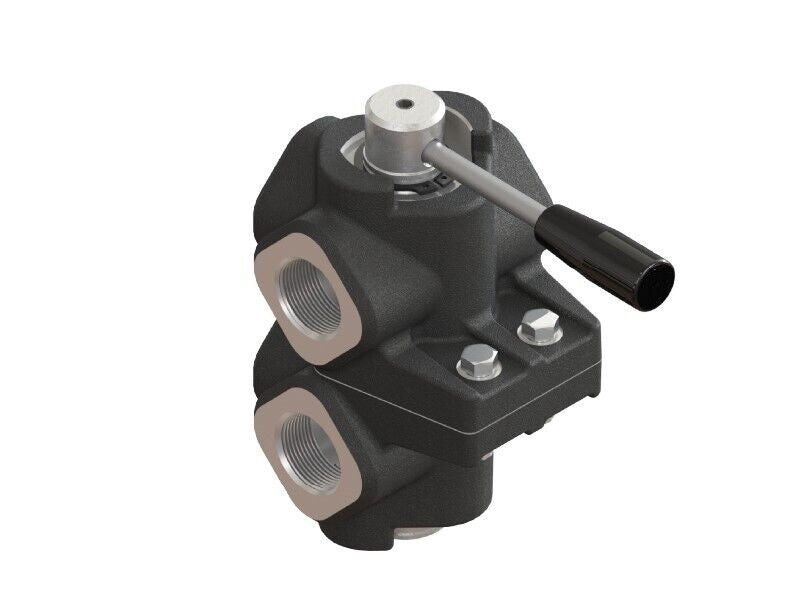

Deviatore idraulico manuale a 6 vie – 3/8″ e 1/2″ BSP

Scegliere attacchi e portata

Prima di scegliere una versione, verificate i collegamenti in ogni posizione della leva, la portata, la pressione e lo spazio di montaggio in base allo schema idraulico della macchina.

Il disegno indica le portate 60+60 e 90+90. Questi valori si riferiscono ai due passaggi accoppiati, non a 120 o 180 l/min attraverso un singolo passaggio.

Funzionamento del deviatore a 6 vie

La leva stabilisce quale coppia di attacchi viene collegata alle due linee comuni. In questo modo si seleziona uno di due attuatori idraulici, ad esempio due cilindri a doppio effetto. Le funzioni vengono utilizzate alternativamente; il deviatore non ripartisce la portata contemporaneamente fra entrambi gli attuatori.

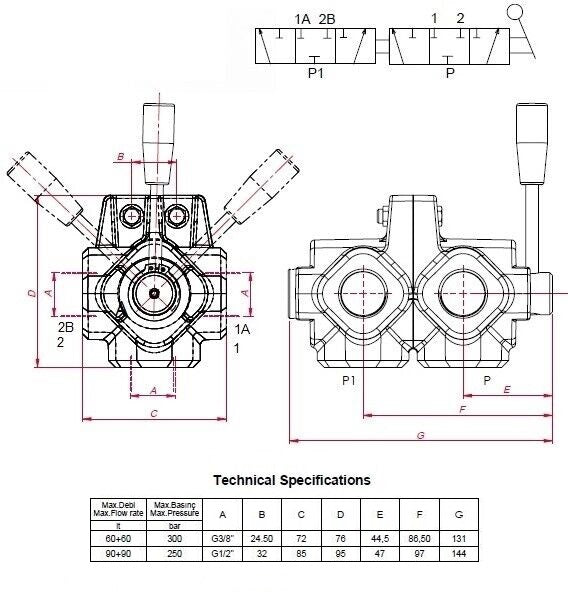

Dimensioni secondo i disegni tecnici

Tutte le dimensioni riportate sotto sono in millimetri. Le lettere corrispondono alle quote sul disegno della versione scelta.

Collegamento e scelta del circuito

Le applicazioni comprendono macchine agricole, circuiti oleodinamici per gru e attrezzature di sollevamento. Verificate lo schema idraulico dell’impianto prima di scegliere e collegare il deviatore.

Prima di scegliere una versione, verificate i collegamenti in ogni posizione della leva, la portata, la pressione e lo spazio di montaggio in base allo schema idraulico della macchina.

Montate il deviatore con l’impianto depressurizzato e collegate le linee secondo lo schema idraulico appropriato. Per il collegamento sono disponibili anche tubi flessibili idraulici e raccordi idraulici.

Domande frequenti

Qual è la differenza tra SPH390168 e SPH390169?

SPH390168 ha attacchi G3/8″ BSP, portata massima di 60 l/min per passaggio e pressione massima di 300 bar. SPH390169 ha attacchi G1/2″ BSP, 90 l/min per passaggio e pressione massima di 250 bar. L’attacco più grande consente una portata superiore, ma ha un limite di pressione inferiore.

È possibile utilizzare entrambe le funzioni idrauliche contemporaneamente?

No. La leva seleziona la coppia di attacchi attiva. È un deviatore per l’utilizzo alternato di due funzioni, non un divisore di flusso per il funzionamento simultaneo.
