Tirante verticale idraulico SPH320108 – con tubi flessibili e innesti rapidi
Tirante verticale idraulico SPH320108 – con tubi flessibili e innesti rapidi
Tirante verticale idraulico con forcella (550–716 mm), inclusi 2 tubi – SPH320108

Tirante verticale idraulico con forcella (550–716 mm), inclusi 2 tubi – SPH320108

SKU :  SPH320108
€225,00
€185,95 IVA escl.
Spese di spedizione calcolate al check-out.
6 pezzi disponibili
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

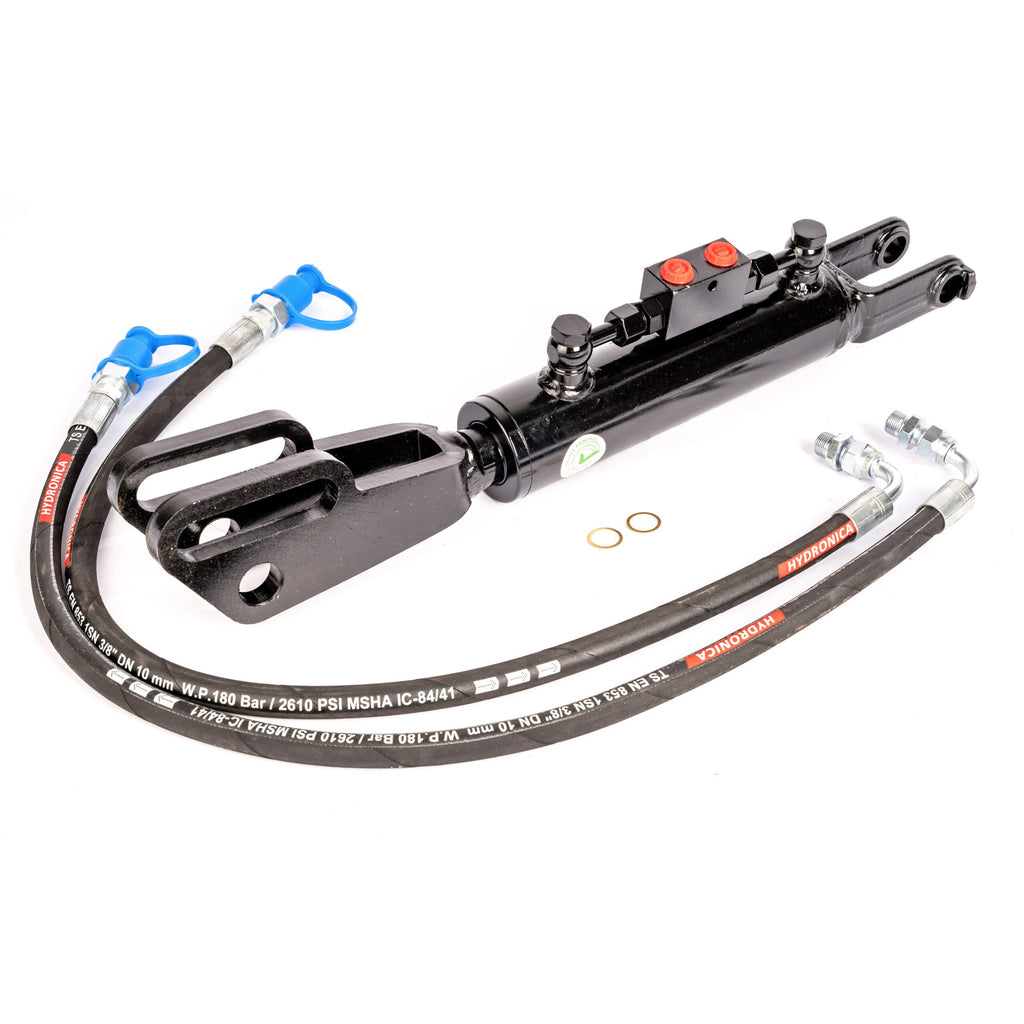

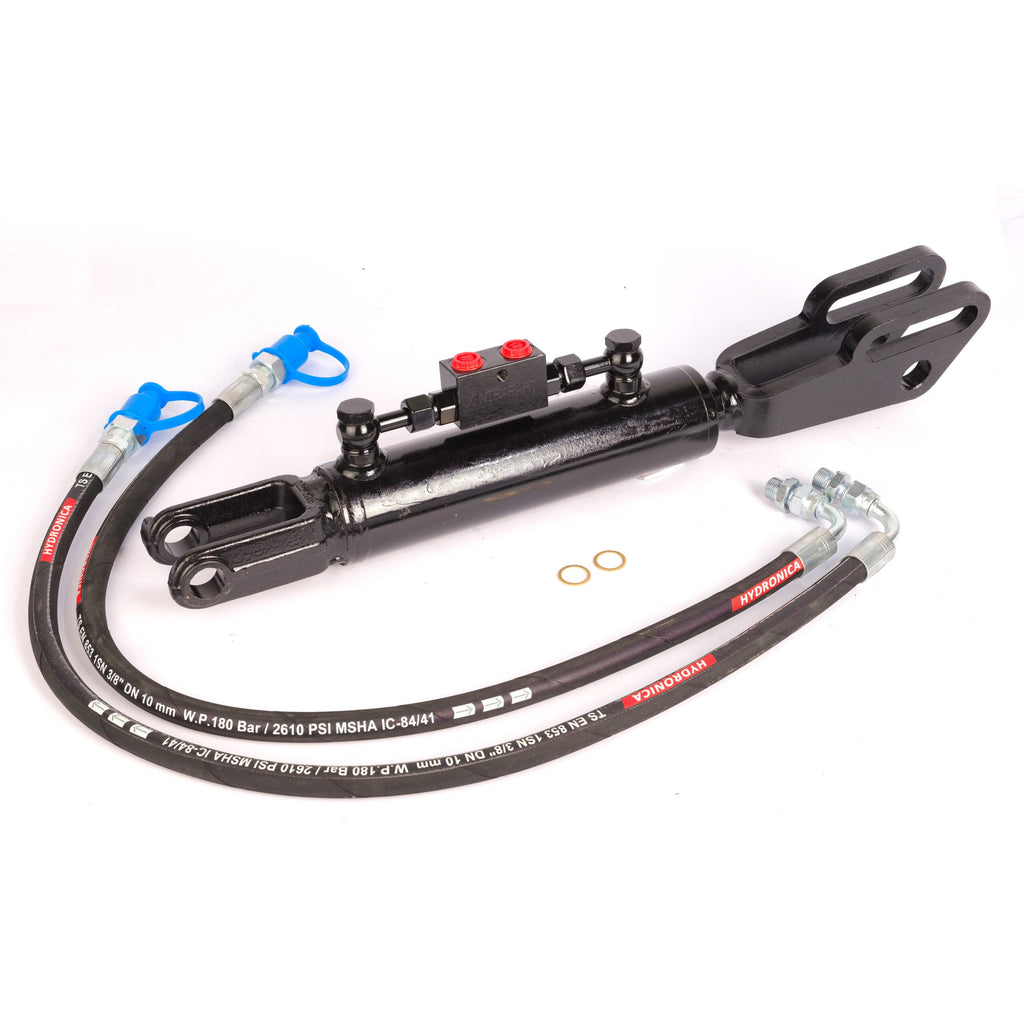

Questo tirante verticale idraulico ha una lunghezza tra i centri di 550–716 mm, una corsa di 166 mm e una forcella sul lato cilindro. Consente di regolare l’inclinazione laterale dell’attrezzo sull’attacco a tre punti tramite l’impianto idraulico del trattore. Viene fornito con due tubi da 85 cm e innesti rapidi con tappi antipolvere.

Questa versione è adatta al Suo trattore?

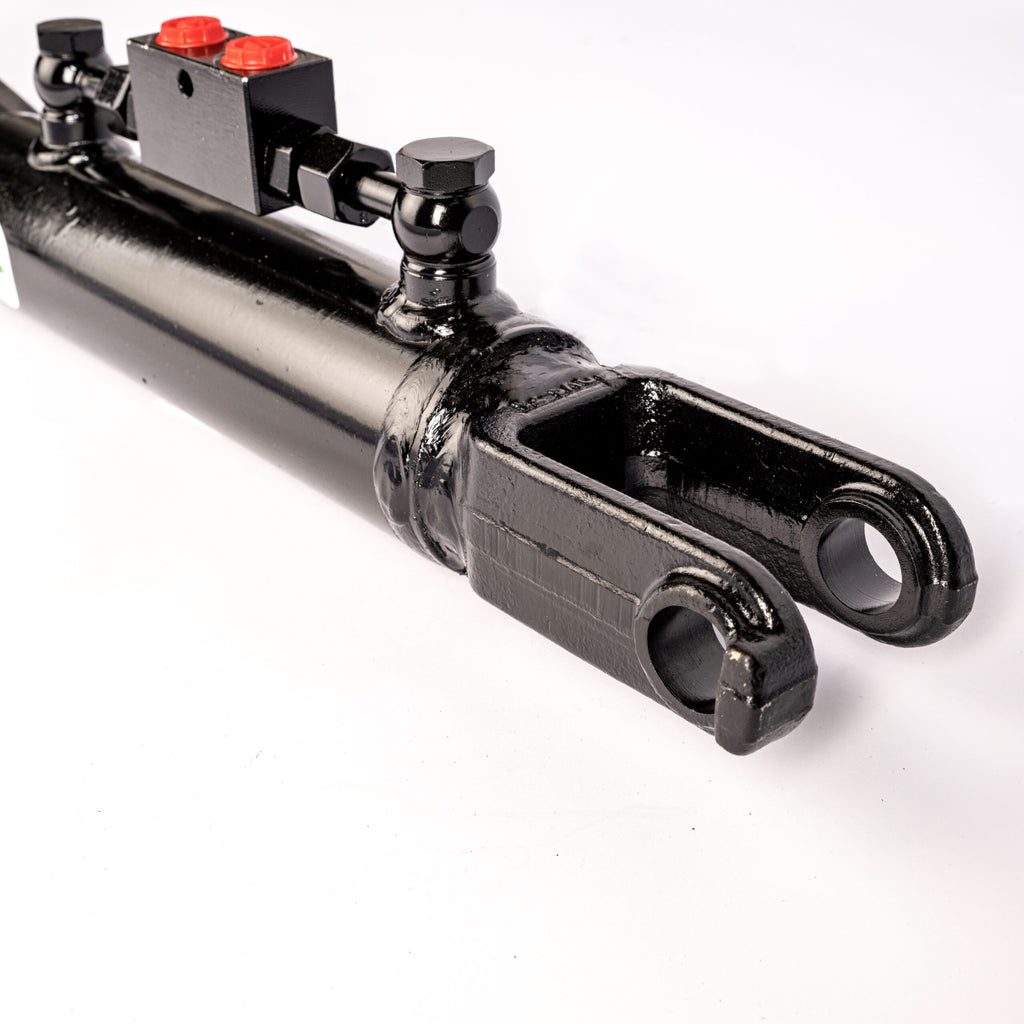

Confronti l’intervallo di lunghezza e i due punti di fissaggio con il tirante attuale. Attacco lato cilindro: forcella, foro Ø23 mm; larghezza interna della forcella 37 mm. Sul lato stelo è presente una forcella con foro tondo Ø26 mm e asola. Prima dell’ordine, ci chieda di confermare la larghezza interna della forcella lato stelo.

La sola lunghezza non conferma la compatibilità. Verifichi l’accoppiamento dei perni, le larghezze e lo spazio libero durante l’intero movimento del sollevatore. È necessario un collegamento idraulico a doppio effetto.

Cosa comprende la fornitura?

  • 1 tirante verticale idraulico con blocco valvole montato.
  • 2 tubi idraulici da 85 cm.
  • 2 innesti rapidi idraulici di tipo poppet con filettatura maschio ½″ BSP e tappi antipolvere.

Dati tecnici

Codice articoloSPH320108
Lunghezza minima tra i centri550 mm
Lunghezza massima tra i centri716 mm
Corsa166 mm
Alesaggio del cilindroØ60 mm
Diametro dello steloØ40 mm
Attacco lato cilindroforcella
Foro lato cilindroØ23 mm
Larghezza lato cilindrolarghezza interna della forcella: 37 mm
Attacco lato steloForcella con foro tondo e asola
Foro tondo lato steloØ26 mm
Porte del bloccoG3/8″ (2×)
Lunghezza dei tubi85 cm
Innesti rapidiTipo poppet, filettatura maschio ½″ BSP
SteloRuotabile

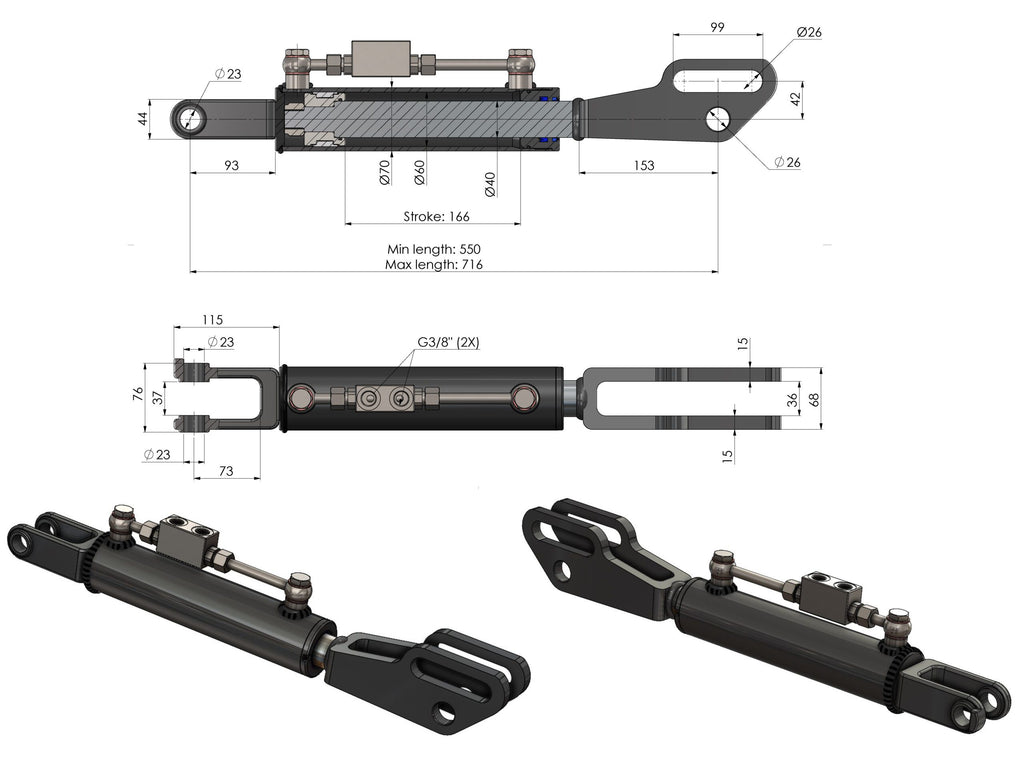

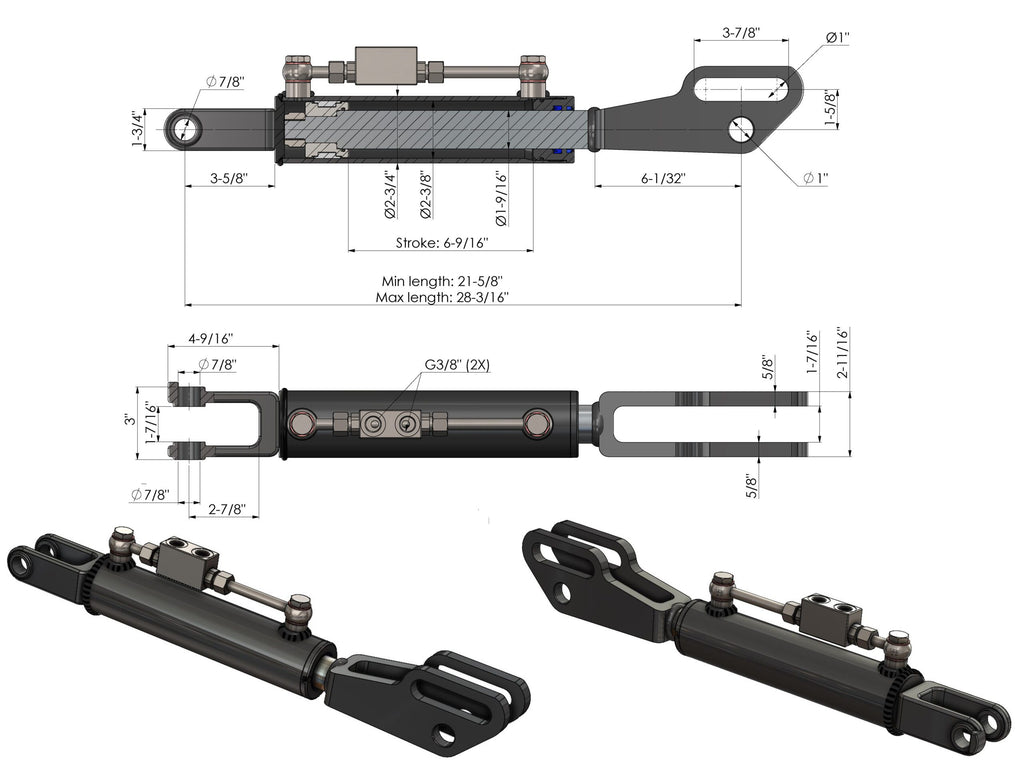

La lunghezza indicata nel disegno va dal centro del foro di fissaggio lato cilindro al centro del foro tondo lato stelo. L’asola non è il punto di riferimento. I diametri dei fori sono quote del disegno, non diametri nominali dei perni o categorie di attacco ricavati per deduzione.

Visualizzare il disegno tecnico in millimetri

Stelo ruotabile

Lo stelo può essere ruotato secondo necessità per orientare l’attacco sul lato stelo.

Controlli prima del montaggio

Confronti entrambi gli attacchi, l’intervallo di lunghezza e lo spazio disponibile. Verifichi la compatibilità di tubi e innesti con il trattore e la distanza dalle parti mobili. Confermi la pressione di esercizio ammessa per l’intero insieme usando le specifiche dei componenti e il manuale del trattore. Esegua montaggio e controllo secondo le istruzioni del trattore e dei componenti idraulici.

Confrontare tutti i tiranti verticali idraulici

Domande frequenti

È un terzo punto idraulico?

No. Questo tirante regola l’inclinazione laterale dell’attrezzo. Il terzo punto modifica l’inclinazione longitudinale.

È adatto a tutti i trattori?

No. Confronti lunghezza, dimensioni degli attacchi, spazio libero e collegamenti idraulici con il disegno e il tirante attuale.

Come si misura l’intervallo di lunghezza?

Misuri tra i centri dei fori di fissaggio indicati nel disegno. Per questa versione, il riferimento lato stelo è il foro tondo.

Serve aiuto per scegliere?

Ci invii tramite WhatsApp il modello del trattore, foto di entrambi gli attacchi e le misure del tirante attuale. Indichi anche l’attrezzo utilizzato. Il codice prodotto è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
