Terzo punto con tubi e innesti rapidi — SPH320016
Terzo punto con tubi e innesti rapidi — SPH320016
Terzo punto idraulico Cat 2 con gancio rapido (550–770 mm), 2 tubi inclusi – SPH320016

Terzo punto idraulico Cat 2 con gancio rapido (550–770 mm), 2 tubi inclusi – SPH320016

SKU :  SPH320016
€211,00
€174,38 IVA escl.
Spese di spedizione calcolate al check-out.
Disponibile
Prezzi per quantità
Quantità Prezzo unitario (IVA incl.)
1 pezzo €211,00
Da 10 pezzi €203,20
Da 20 pezzi €195,39

I terzi punti idraulici completi si sommano. Lo sconto è visibile nel carrello e al pagamento.
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

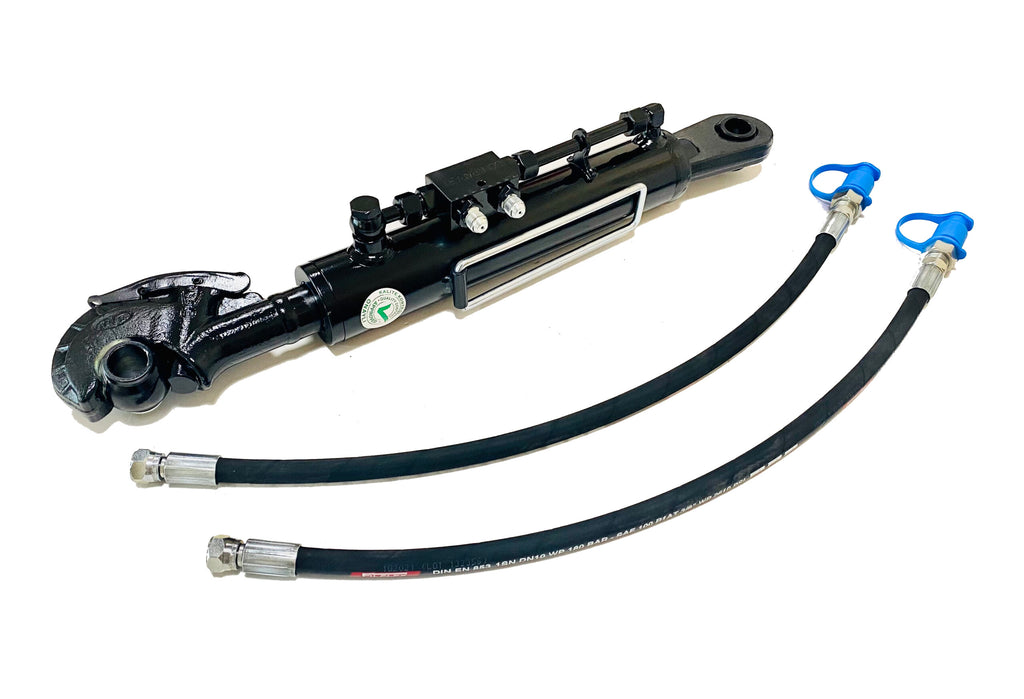

Questo terzo punto idraulico Cat 2 con gancio rapido sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 550–770 mm, una corsa di 220 mm e un alesaggio/diametro stelo di 60/40 mm. Sono inclusi 2 tubi con innesti rapidi, 2 viti cave per raccordi banjo e 4 rondelle di tenuta.

CAT 2-2 · 550–770 MM · 60/40 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø25,4 mm; larghezze: 51 mm e 51 mm.

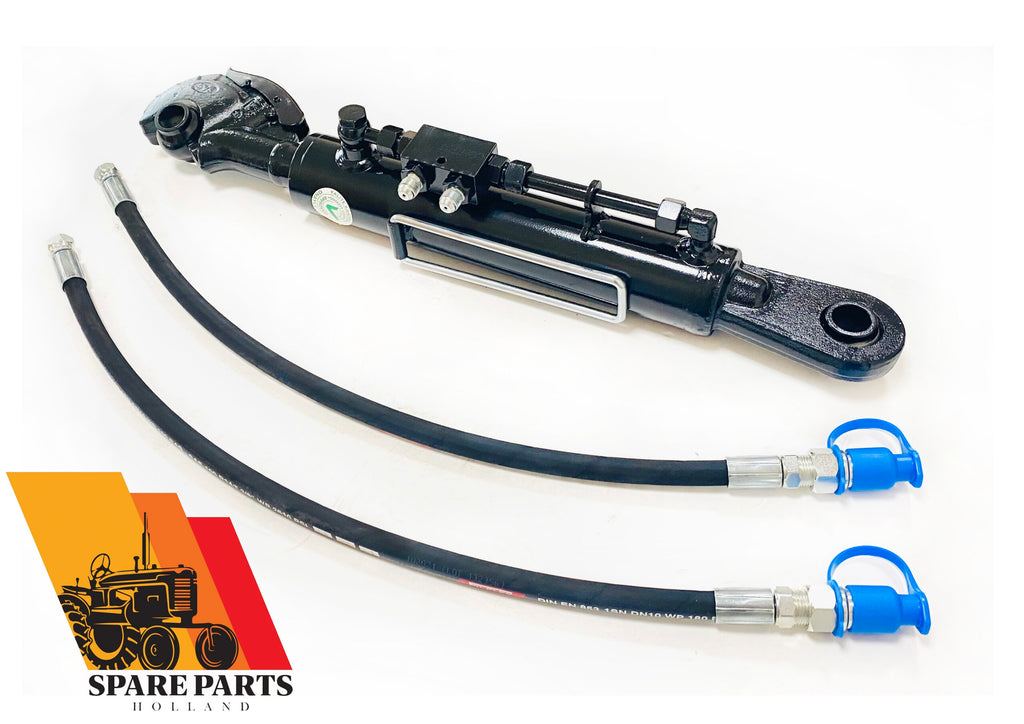

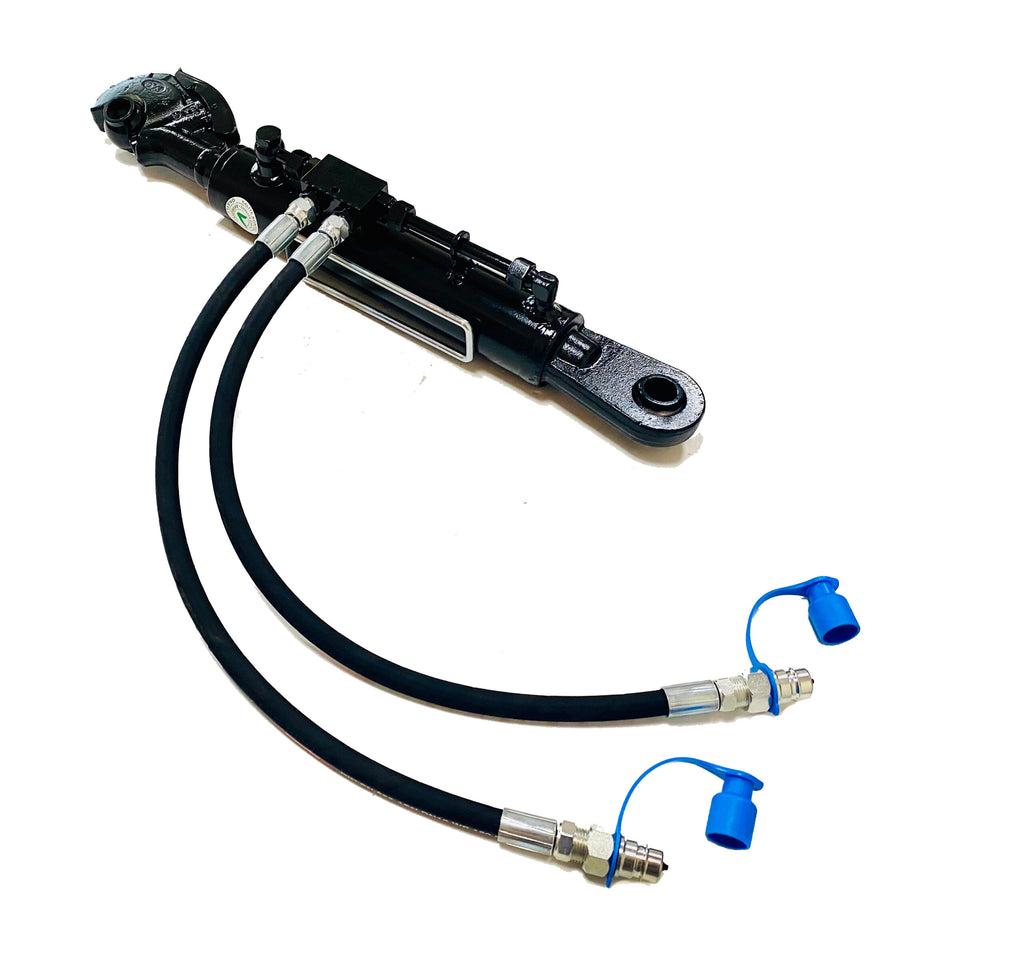

Contenuto della fornitura

  • 1 × terzo punto idraulico
  • 2 × tubi idraulici — DN10 / 3/8″ SAE 100 R1AT; 75 cm; Innesti rapidi maschio da 1/2″ con valvola a fungo; cappucci antipolvere
  • 2 × viti banjo — 3/8″ BSP
  • 4 × rondelle di tenuta

La lunghezza di 75 cm comprende l’innesto rapido ed è misurata dal centro dell’occhiello banjo alla punta dell’innesto.

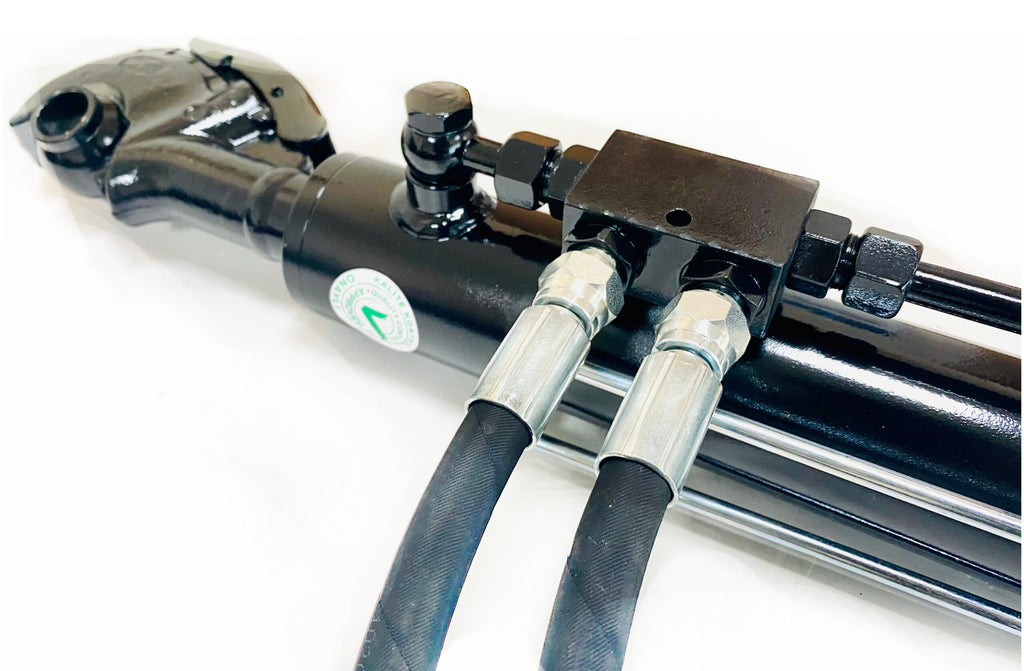

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

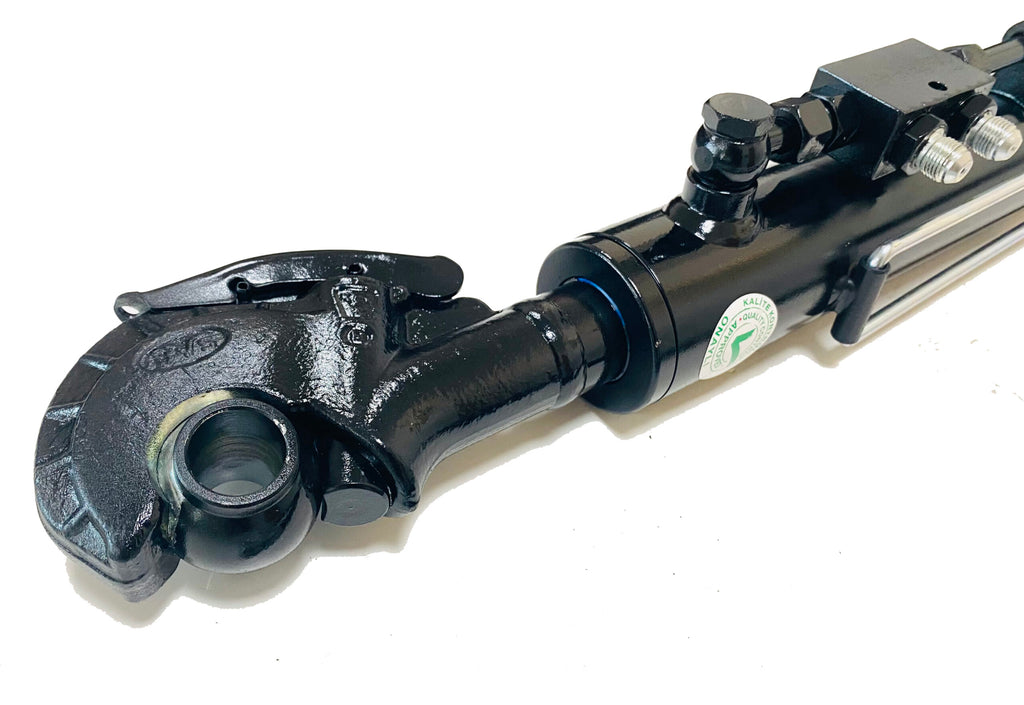

Lo snodo sferico si trova lato cilindro e il gancio rapido lato stelo. Verifichi insieme il gancio, la sfera adatta e il perno. Il gancio deve essere chiuso e bloccato prima dell’uso. Occorre un collegamento idraulico a doppio effetto. 60/40 indica un alesaggio di 60 mm e uno stelo di 40 mm.

Il terzo punto in acciaio ha un rivestimento nero protettivo e uno stelo orientabile. Il blocco idraulico integrato con valvola di ritegno aiuta a mantenere la lunghezza impostata quando si rilascia il comando.

Il supporto integrato permette di appendere il terzo punto quando non viene utilizzato.

Dati tecnici

Codice articoloSPH320016
Categoria degli attacchiCat 2-2
EstremitàSnodo sferico e gancio rapido
Lunghezza chiusa¹550 mm
Lunghezza aperta¹770 mm
Corsa220 mm
Alesaggio / stelo60 / 40 mm
Diametro del foro dello snodoØ25,4 mm
Diametro del foro della sfera nel gancioØ25,4 mm
Larghezza lato cilindro51 mm
Larghezza attacco lato gancio51 mm
Porte del cilindroG3/8″ (2×)
Pressione di esercizio180 bar
Intervallo di pressione di esercizio160–200 bar
Pressione massima250 bar
Forza di spinta5 180 kgf a 180 bar
Forza di trazione2 880 kgf a 180 bar
Potenza indicativa del trattore²40–120 CV
Comando idraulicoRichiede un distributore idraulico a doppio effetto
Tubi idrauliciDN10 / 3/8″ SAE 100 R1AT; 75 cm
Innesti rapidiInnesti rapidi maschio da 1/2″ con valvola a fungo
Viti banjo3/8″ BSP (2×)

¹ Misuri dal centro dello snodo sferico al centro della sfera alloggiata nel gancio. Il diametro del foro non coincide automaticamente con il diametro nominale del perno; 51 mm non indica l’apertura del gancio.

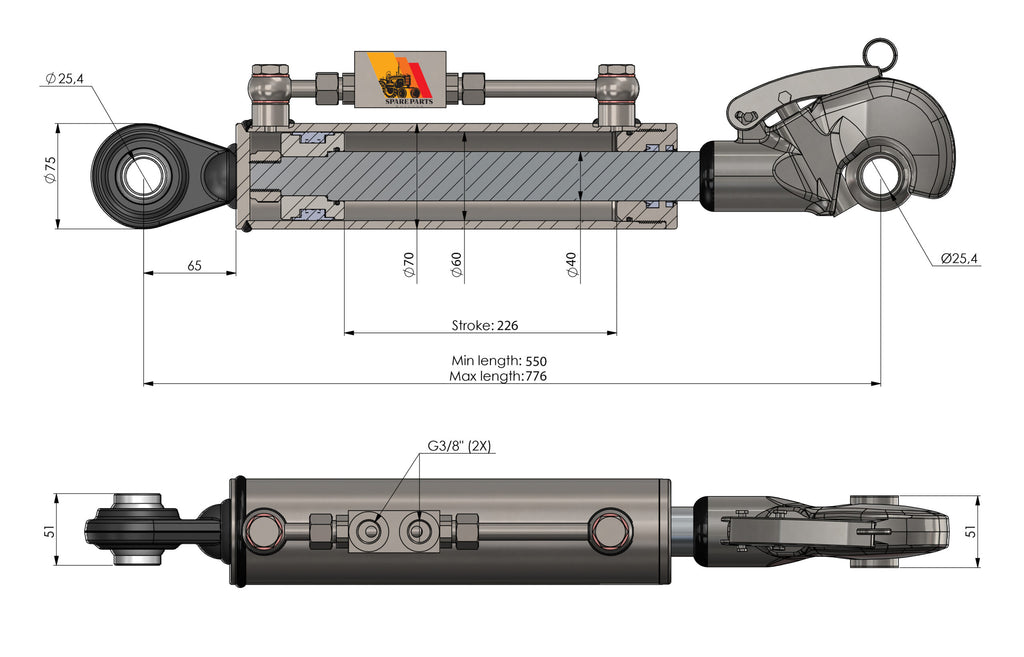

Aprire il disegno tecnico metrico

² La potenza del trattore è indicativa. Verificare attacchi, intervallo di lunghezza e applicazione.

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 550–770 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Confrontare altri intervalli di lunghezza

500–670 mm · 600–870 mm · 680–1030 mm.

Terzi punti idraulici Cat 2 con gancio

Domande frequenti

È adatto a qualsiasi trattore Cat 2?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misuri dal centro dello snodo sferico al centro della sfera alloggiata nel gancio. Confronti le lunghezze minima e massima necessarie con 550–770 mm. Non misuri fino al bordo esterno del gancio. La quota di 51 mm non indica l’apertura del gancio.

La corsa di 220 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 550 mm e quella aperta di 770 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
