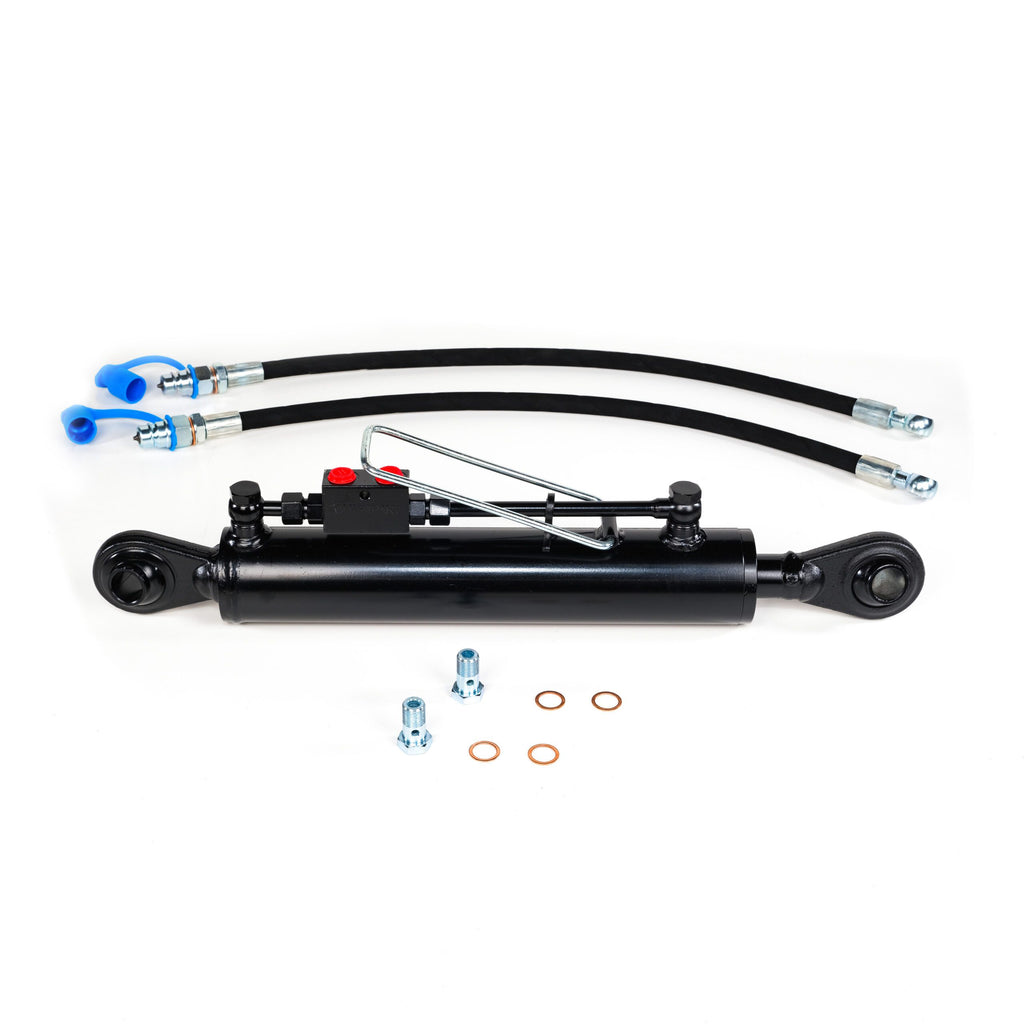

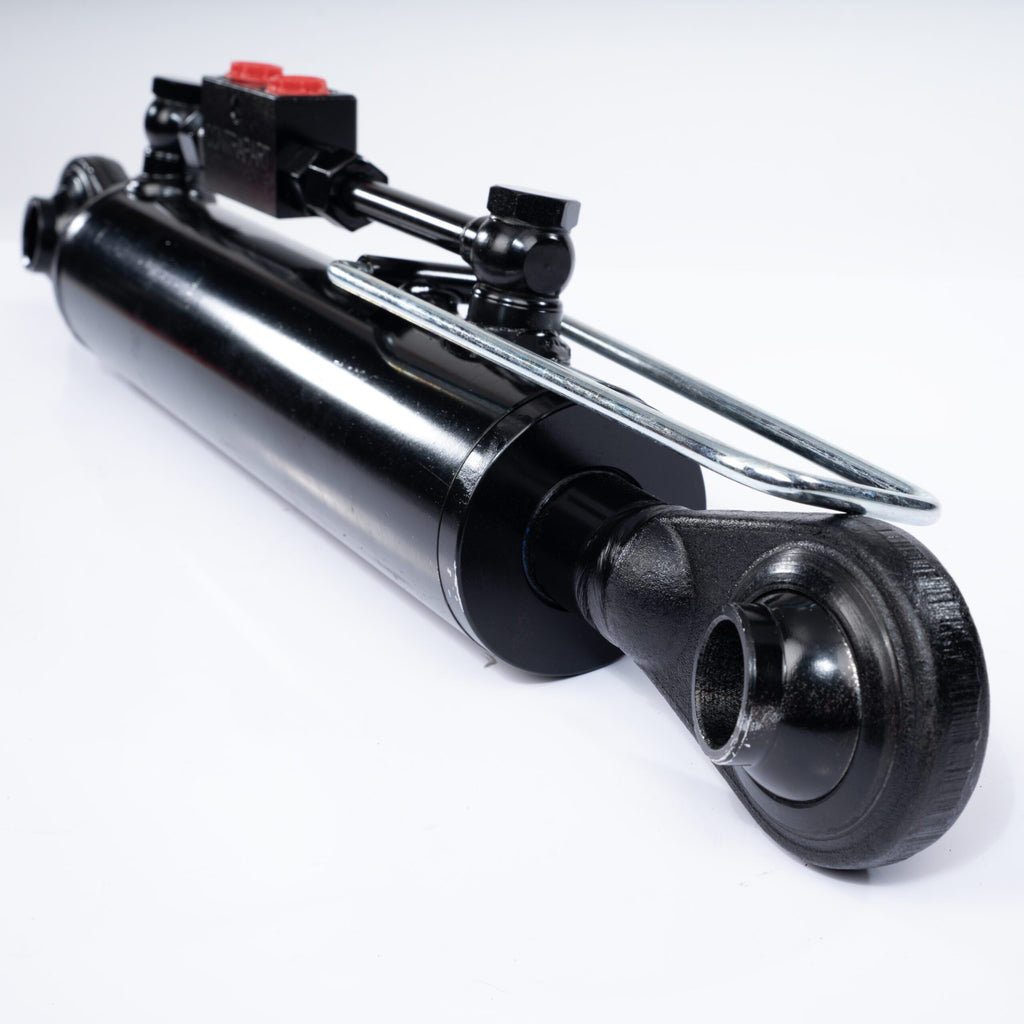

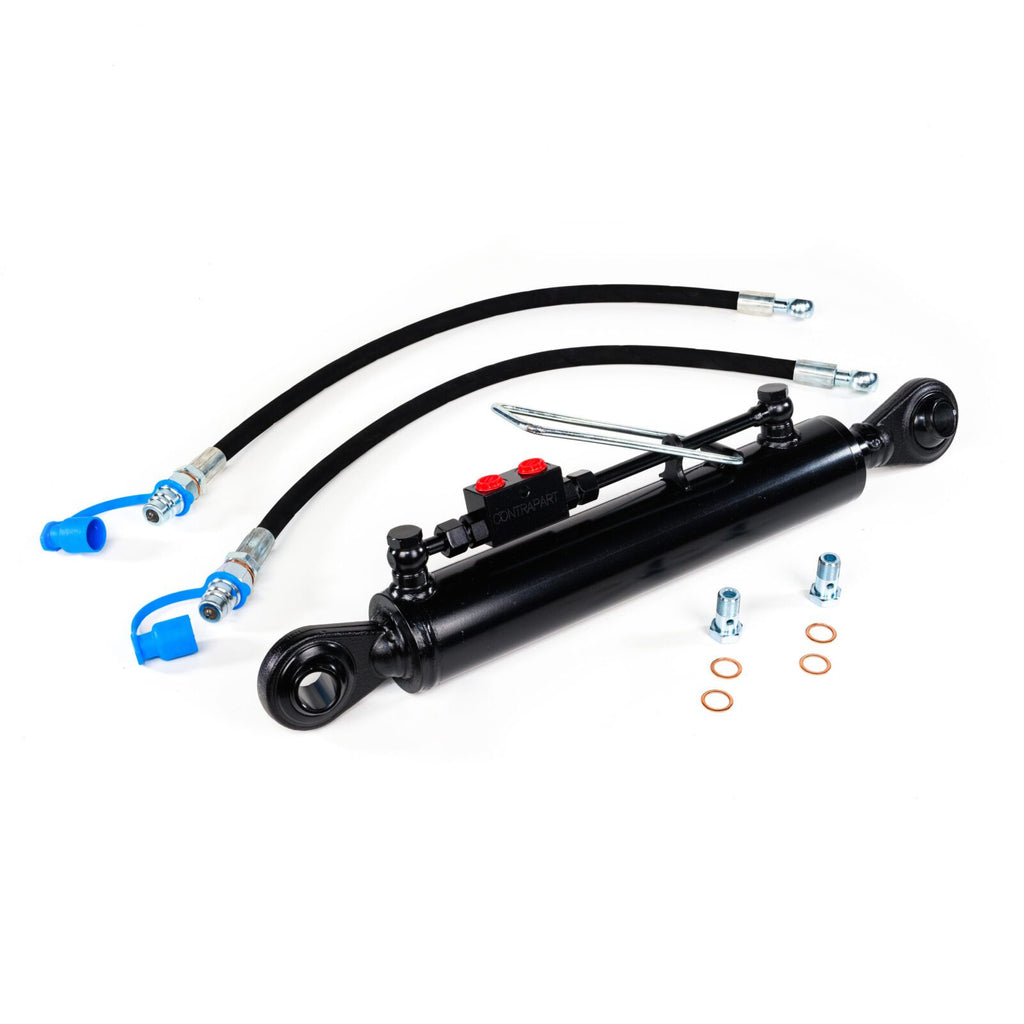

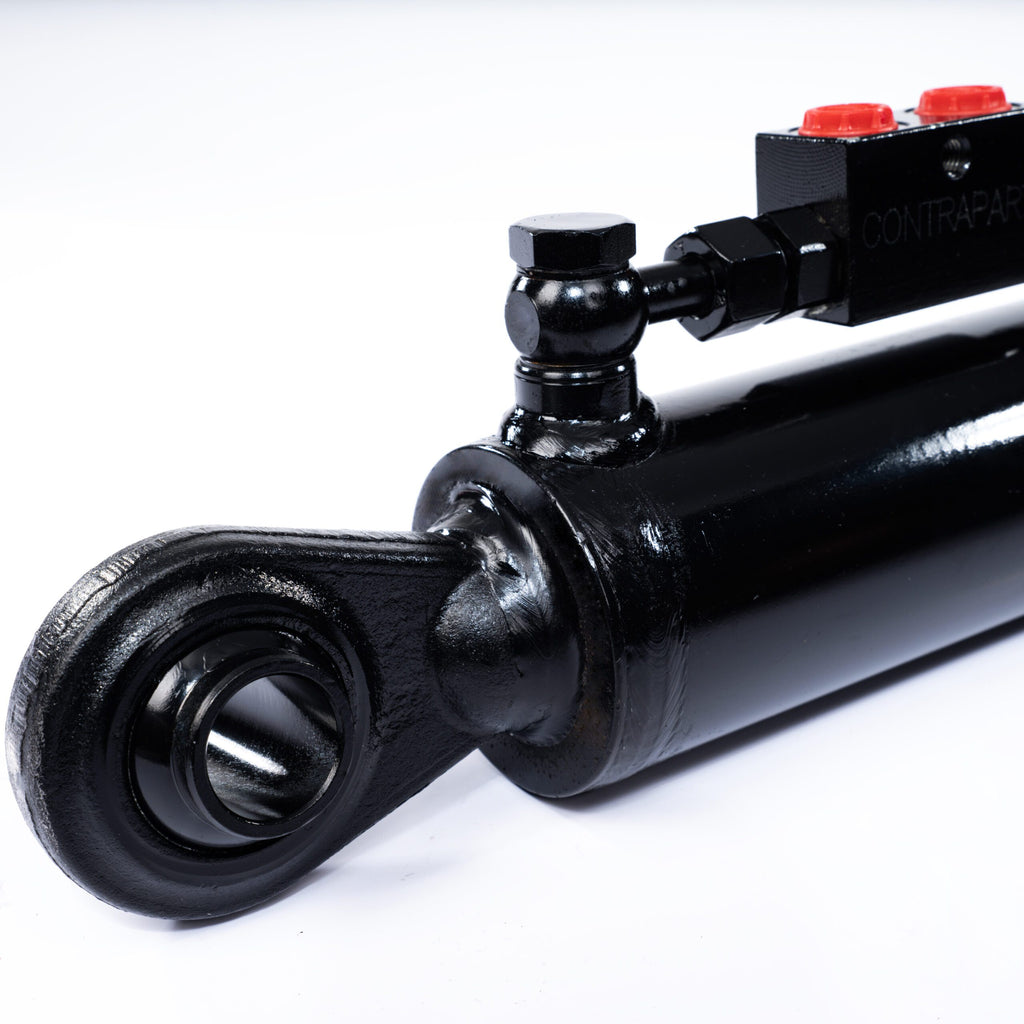

Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi
Terzo punto idraulico con blocco valvole e due tubi con innesti rapidi
Terzo punto idraulico Cat 2-2 (570–850 mm), 2 tubi inclusi – SPH320045

Terzo punto idraulico Cat 2-2 (570–850 mm), 2 tubi inclusi – SPH320045

SKU :  SPH320045
€171,00
€141,32 IVA escl.
Spese di spedizione calcolate al check-out.
Disponibile
Prezzi per quantità
Quantità Prezzo unitario (IVA incl.)
1 pezzo €171,00
Da 10 pezzi €164,68
Da 20 pezzi €158,35

I terzi punti idraulici completi si sommano. Lo sconto è visibile nel carrello e al pagamento.
Garanzia di 2 anni Informazioni sulla garanzia
Spedizione verso Paesi Bassi Visualizza le informazioni sulla spedizione
Eccellente su Trustpilot Leggi le nostre recensioni
Garanzia di 2 anni Vedi Spedizione: Paesi Bassi Vedi Eccellente su Trustpilot Recensioni

Descrizione

Questo terzo punto idraulico Cat 2 sostituisce il terzo punto meccanico del trattore. La regolazione idraulica della lunghezza permette di modificare l’angolo di lavoro dell’attrezzo dal posto di guida. Offre una lunghezza di 570–850 mm, una corsa di 280 mm e un alesaggio/diametro stelo di 63/35 mm. Sono inclusi 2 tubi con innesti rapidi, 2 viti cave per raccordi banjo e 4 rondelle di tenuta.

CAT 2-2 · 570–850 MM · 63/35 MM

Controllare le misure prima dell’ordine. Confrontare la lunghezza necessaria, entrambi i punti di fissaggio e lo spazio disponibile con il disegno tecnico. La categoria o la marca del trattore non confermano da sole la compatibilità.

Fori di fissaggio: Ø25,4 mm; larghezze: 51 mm e 51 mm.

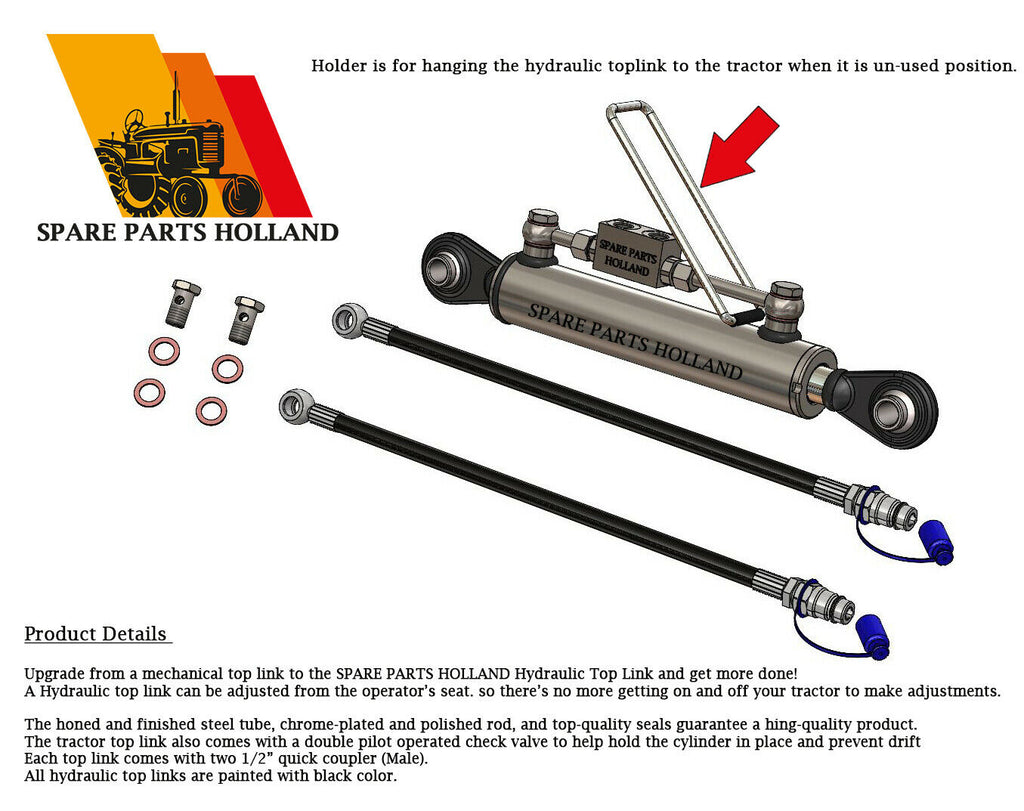

Contenuto della fornitura

  • 1 × terzo punto idraulico
  • 2 × tubi idraulici — DN10 / 3/8″ SAE 100 R1AT; 75 cm; Innesti rapidi maschio da 1/2″ con valvola a fungo
  • 2 × viti banjo — 3/8″ BSP
  • 4 × rondelle di tenuta

La lunghezza di 75 cm comprende l’innesto rapido ed è misurata dal centro dell’occhiello banjo alla punta dell’innesto.

Il blocco valvole si trova sopra il cilindro. Controllare la compatibilità degli innesti rapidi con il trattore e lo spazio per i tubi in tutte le posizioni di lavoro.

Questa versione è adatta al trattore?

Entrambe le estremità sono dotate di snodi sferici per un attacco a tre punti Cat 2 compatibile. Per estendere e ritrarre il cilindro occorre un collegamento idraulico a doppio effetto. 63/35 indica l’alesaggio di 63 mm e lo stelo di 35 mm, non il diametro dei fori di fissaggio.

Dati tecnici

Codice articoloSPH320045
Categoria degli attacchiCat 2-2
EstremitàSnodi sferici a entrambe le estremità
Lunghezza chiusa¹570 mm
Lunghezza aperta¹850 mm
Corsa280 mm
Alesaggio / stelo63 / 35 mm
Foro di ogni snodoØ25,4 mm
Larghezza lato cilindro51 mm
Larghezza lato stelo51 mm
Porte del cilindroG3/8″ (2×)
Tubi idrauliciDN10 / 3/8″ SAE 100 R1AT; 75 cm
Innesti rapidiInnesti rapidi maschio da 1/2″ con valvola a fungo
Forza di spinta5 700 kgf a 180 bar
Forza di trazione3 950 kgf a 180 bar

¹ Lunghezza tra i centri dei fori di fissaggio. Il diametro del foro non coincide automaticamente con il diametro nominale del perno.

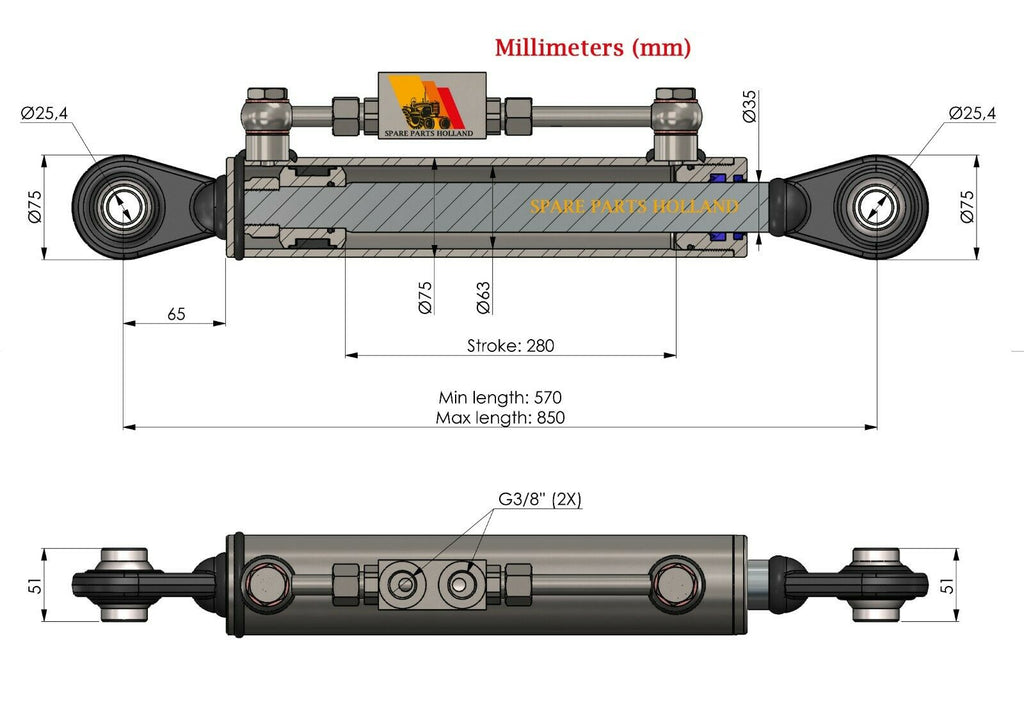

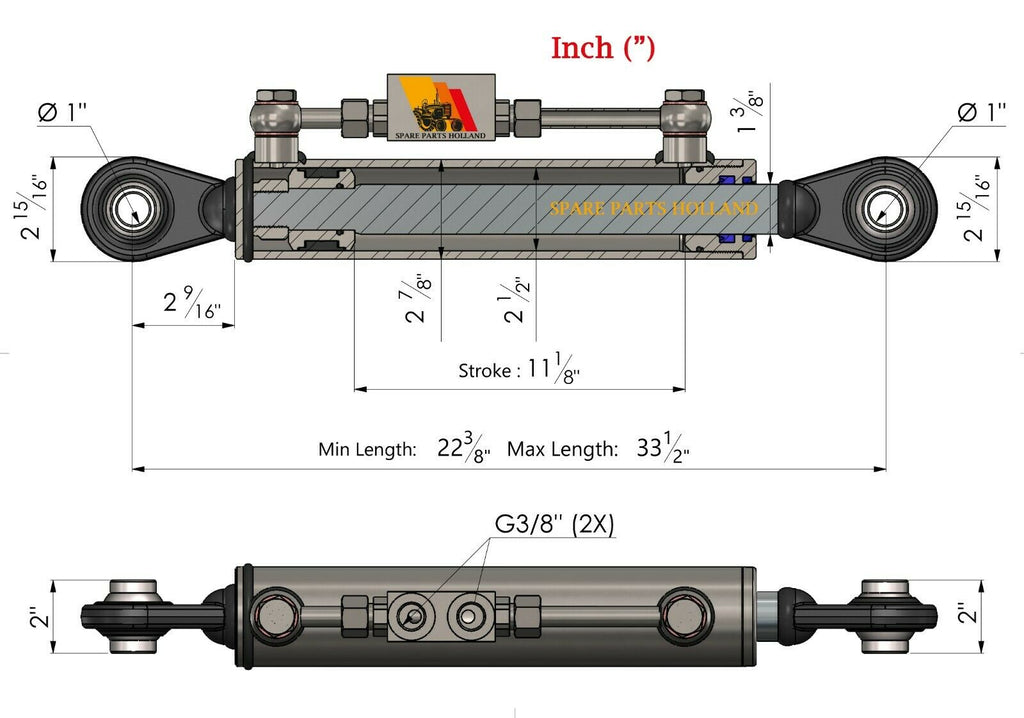

Aprire il disegno tecnico metrico

Controlli prima del montaggio

  1. Confrontare le lunghezze minima e massima necessarie con 570–850 mm.
  2. Controllare perni, fori, larghezze dei due attacchi e spazio libero.
  3. Controllare il comando a doppio effetto e gli innesti rapidi. G3/8″ indica le porte del cilindro, non il tipo di innesto del trattore.
  4. Disporre i tubi senza pieghe, tensioni o contatti con parti mobili.

Serve un’altra lunghezza o un gancio?

Confronti anche le altre versioni 63/35: 450–610 mm · 160 mm corsa; 500–710 mm · 210 mm corsa; 635–975 mm · 340 mm corsa; 690–1090 mm · 400 mm corsa.

Confrontare i terzi punti idraulici Cat 2 standard oppure i terzi punti idraulici Cat 2 con gancio. Controllare separatamente le misure degli attacchi di ogni versione.

Domande frequenti

È adatto a qualsiasi trattore Cat 2?

No. Controllare intervallo di lunghezza, entrambi gli attacchi, spazio libero e collegamenti idraulici.

Come si misura la lunghezza necessaria del terzo punto?

Misurare tra i centri dei due fori di fissaggio. Verificare le lunghezze minima e massima necessarie per trattore e attrezzo e confrontarle con 570–850 mm. Non misurare soltanto il corpo del cilindro.

La corsa di 280 mm è la lunghezza totale?

No. La corsa è lo spostamento del cilindro. La lunghezza chiusa è di 570 mm e quella aperta di 850 mm, tra i punti di fissaggio indicati.

Serve aiuto per scegliere?

Inviateci su WhatsApp modello del trattore, foto di entrambi gli attacchi e misure del terzo punto attuale. Indicate anche l’attrezzo utilizzato. Il codice articolo è già inserito nel messaggio.

Chiedere consiglio su WhatsApp
