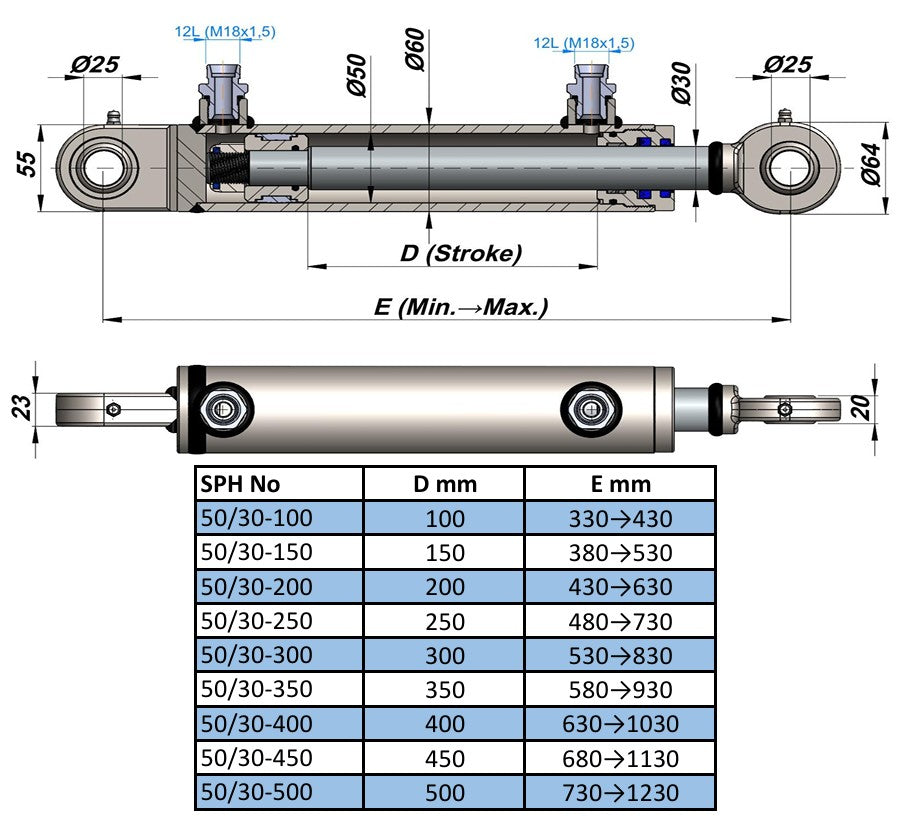

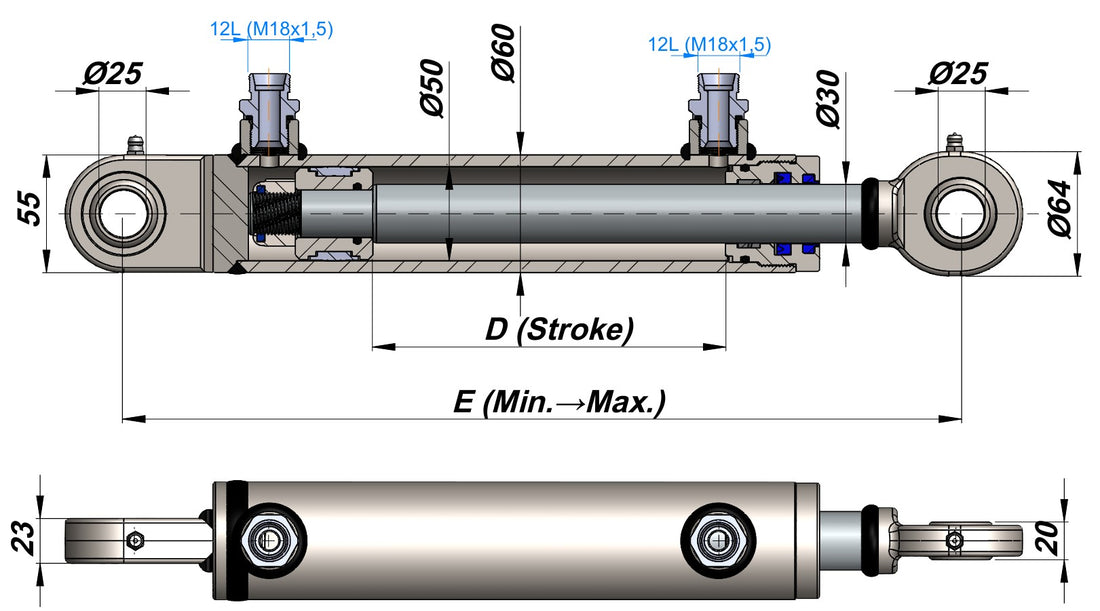

Cilindro hidráulico de doble efecto con rótulas (50/30) + niple

Este cilindro hidráulico de doble efecto con rótulas (50/30) está diseñado para aplicaciones exigentes en agricultura, construcción e industria. Las rótulas integradas permiten movimiento angular y compensan desalineaciones, reduciendo la carga sobre el cilindro y los puntos de montaje.

Este diseño hace que el cilindro sea ideal para aplicaciones dinámicas donde una fijación rígida provocaría un desgaste excesivo. La construcción flexible mejora el rendimiento, prolonga la vida útil y garantiza un funcionamiento más suave bajo carga.

El cilindro se suministra completamente montado y listo para su instalación inmediata. Incorpora un pistón de precisión con anillo de bloqueo, lo que garantiza un funcionamiento seguro y fiable incluso en condiciones de trabajo intensivas.

El cilindro se suministra con un niple hidráulico recto roscado (12L M18x1,5), lo que facilita la instalación y asegura una conexión fiable y sin fugas al sistema hidráulico.

Características principales

• Rótulas industriales
• Totalmente montado – listo para instalar
• Construcción robusta de acero
• Vástago cromado duro para reducir el desgaste y la corrosión
• Diseño innovador del pistón con anillo de bloqueo
• Incluye niple hidráulico recto roscado (12L M18x1,5)

Ventajas

• Compensa desalineaciones y movimientos angulares
• Reduce la carga mecánica y las fuerzas laterales
• Larga vida útil en entornos exigentes
• Alta seguridad y fiabilidad operativa

Especificaciones técnicas

• Tipo: Cilindro hidráulico de doble efecto con rótulas
• Diámetro / vástago: 50 mm / 30 mm
• Presión de trabajo: hasta 180 bar
• Presión máxima: hasta 250 bar
• Fluido: Aceite mineral (HLP ISO VG 32–46)
• Limpieza del aceite: ISO 4406 22/20/17 o NAS 9
• Carga radial máxima: 10% de la fuerza axial
• Intercambiable con muchas marcas comunes

Datos de rendimiento a 180 bar

• 25 / 16 mm: Empuje 0,90 t / Tracción 0,50 t
• 32 / 20 mm: Empuje 1,45 t / Tracción 0,85 t
• 40 / 25 mm: Empuje 2,30 t / Tracción 1,40 t
• 50 / 30 mm: Empuje 3,60 t / Tracción 2,30 t
• 60 / 30 mm: Empuje 5,10 t / Tracción 3,80 t
• 60 / 40 mm: Empuje 5,10 t / Tracción 2,80 t
• 63 / 35 mm: Empuje 5,70 t / Tracción 3,90 t
• 70 / 40 mm: Empuje 7,00 t / Tracción 4,70 t

Nota: Los valores son aproximados y pueden variar según la presión del sistema, el tipo de aceite y las condiciones de funcionamiento.

Notas importantes

• Todos los cilindros están pintados en negro para protección contra la corrosión durante el almacenamiento y transporte
• Pueden presentarse pequeños arañazos y no se consideran defectos
• Proteja el cilindro de salpicaduras de soldadura durante la instalación

Aplicaciones

Adecuado para tractores, implementos agrícolas, maquinaria de construcción y sistemas hidráulicos industriales que requieren montaje flexible y fuerza fiable de empuje y tracción.

¿Por qué elegir cilindros con rótulas?

• Mayor tolerancia a la desalineación que montajes rígidos
• Ideal para aplicaciones dinámicas con movimiento
• Menor desgaste y mayor vida útil
